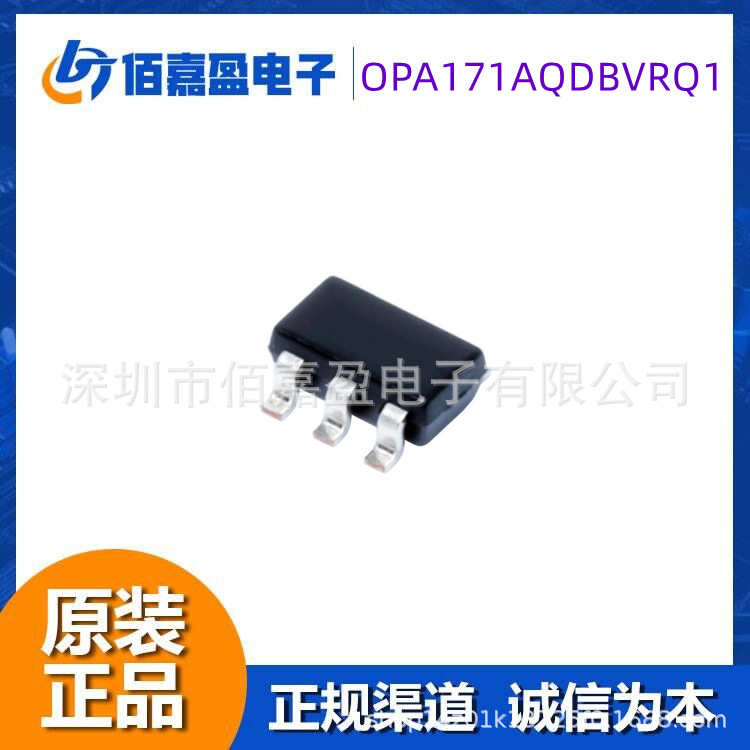

1功能 符合汽车应用要求 AEC-Q100测试指南,结果如下: –温度等级1: –40°C至+125°C环境工作温度 温度 –设备HBM ESD分类等级: OPA171-Q1的3A级 OPA4171的2级-Q1 –设备CDM ESD分类级别 OPA171-Q1 TLV171-Q1的C4A级 OPA2171-Q1的C6液位 OPA4171-Q1的C6液位 供应范围: –单电源:2.7 V至36 V –双电源1.35 V至18 V 低噪声:1 kHz时为14 nV/√Hz 低失调漂移:0.3V/℃(典型值) 输入范围包括负电源 输入范围工作于正电源电压下 性能下降 轨到轨输出 增益带宽:3 MHz 低静态电流:每个放大器475 A 高共模抑制:120 dB(典型值) 低输入偏置电流:10 pA 行业标准封装: –5引脚小型晶体管SOT-23 (DBV) 包裹 1000 800 600 400 200 0 -200 -400 -600 -800 -1000 虚拟操作系统 -20 -15 -10 -5 0 5 10 15 20 伏特厘米 V = -18.1伏厘米 显示了10个典型单元 失调电压与共模电压的关系: VSUPPLY = 18 V 2项应用 功率模块中的跟踪放大器 商用电源 传感器放大器 桥式放大器 温度测量 应变仪放大器 精密积分器 电池供电的仪器 测试设备 3描述 OPA171-Q1系列器件是一款36V、单电源、低噪声运算放大器,内置 能够采用2.7 V电源供电 (1.35 V)至36 V ( 18 V)。该系列有以下版本 多种封装,提供低失调、漂移和低 静态电流。单通道、双通道和四通道版本 所有产品都具有相同的规格,以实现最佳设计 灵活性。 与大多数运算放大器不同,它们的额定电压只有一个 OPAx171-Q1系列器件的电源电压为 额定电压范围为2.7 V至36 V,输入信号超过 供电轨不会引起反相。 OPAx171-Q1系列器件稳定支持 最高300 pF的容性负载。输入可以操作 比负供电轨低100 mV,在的2 V范围内 正常操作期间的顶部导轨。该设备可以 满轨到轨输入比高100 mV 顶轨,但在2 V范围内性能下降 顶部栏杆。 OPAx171-Q1运算放大器系列的额定温度范围为- 40℃至+125℃
感谢您选择我们深圳市佰嘉盈电子有限公司
我们的宗旨就是:只做原装,不冒假货,诚信为本,百家共赢
让我们有机会为您服务
注:本产品图片、价格、库存数量、产品属性等仅供参考,电子IC产品有波动,具体请您详细咨询客服,以双方沟通核对为准哦,不建议您在此链接下直接下单,欢迎旺旺咨询后下单
