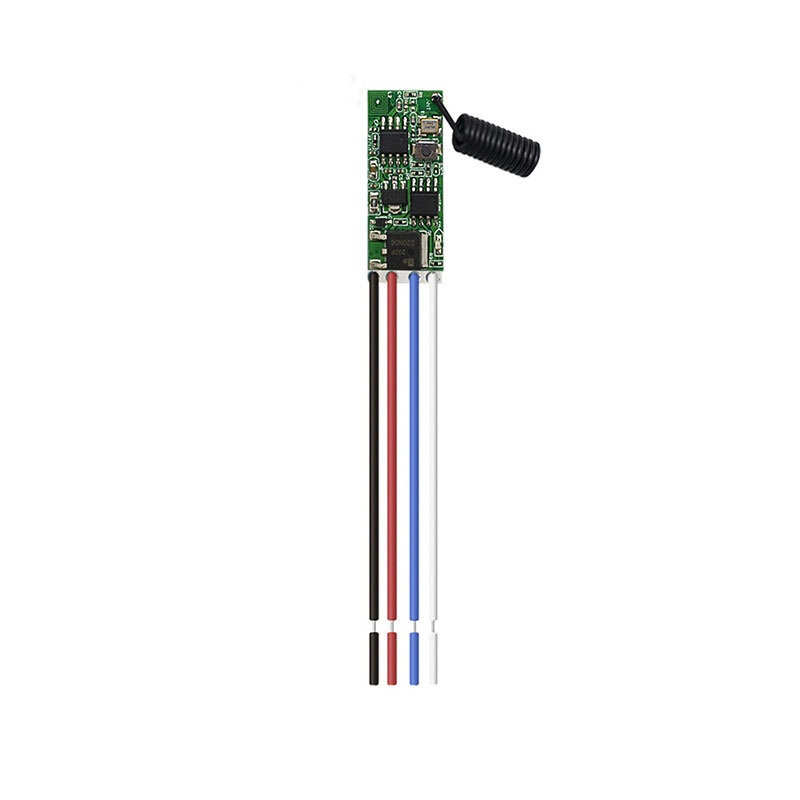

3.3v5v12v24v微型迷你遥控开关电池电源led灯小开关模块通断电无线遥控器

LED灯具。Wi-Fi设备。无线监控设备。电池开关。电控锁。按下电源开关。

小型电动机、电机、蜂鸣器、电磁铁、激光、橱柜灯、点火器电子线路板的供电设备等

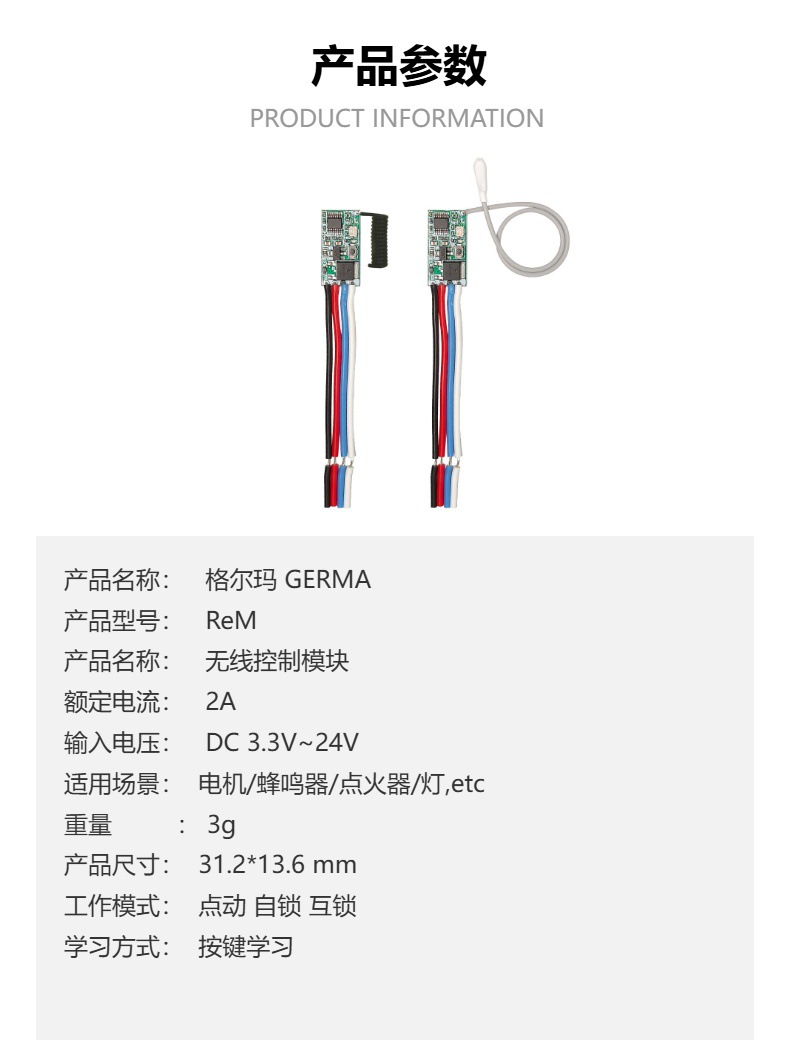

工作电压：DC 3.3V~24V

最大负载：3A(长时间工作2A)

静态电流：3.3mA ~ 5.5mA(6.08mA)

工作频率：433.99MHz（315MHz可批量定制4K起）

接收灵敏度：≥-107dBm (-90dBm)

输出电压：输入DC3.3V~DC24V输出DC3.3V~DC24V

调制模式：ASK（超外差）

外观尺寸：31.2 mm x 13.6mm（长×宽×高）迷你尺寸

支持编码格式：1527学习码

输入电压=输入电压（通过MOS管控制负极）

存储遥控器数量：以功能模式为存储单位，一个模块最多只能存储5个（对）功能，比如：模块能记住5个“点动键”，或者记住5对“互锁键”，或记住5个“自锁键”，也可以是混合的5个功能，比如记住两个点动键，两个自锁键，一对互锁键。

工作模式：点动，自锁，互锁

学习方式：按键学习

工作温度：-20~80度

注意示例：

接收模块在空旷地区一般可达到30至50米左右(具体可根据搭配不同的遥控)

遥控距离还跟周围障碍物墙壁铁皮箱有关，因此如果发现模块遥控距离变短，

不用过分担心可以尝试换个地点测试下

用电设备需要多少电压，控制模块则接入对应的电压

比如输入3.3V，遥控开就输出3.3V的电

遥控灯键按一秒，模块就输出供电

遥控关键按一秒，模块输出就断电

应用范围:

        LED灯，LED灯串，圣诞树灯串，舞台灯光控制开关

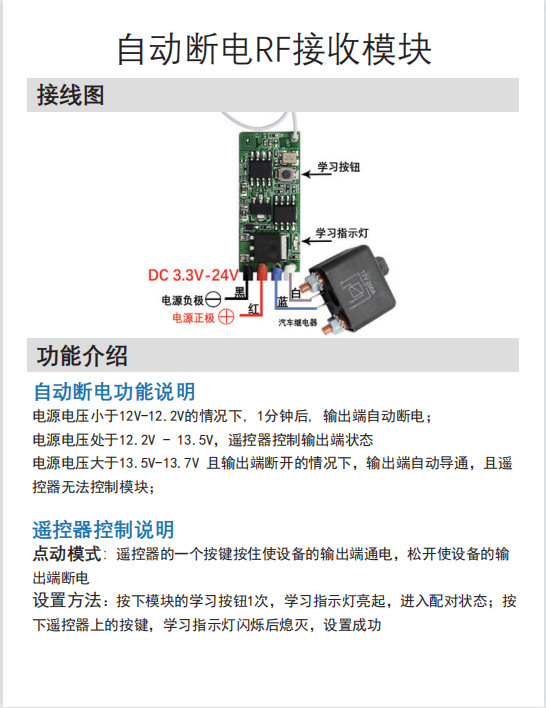

注意接线方式前看清楚，以免短路。

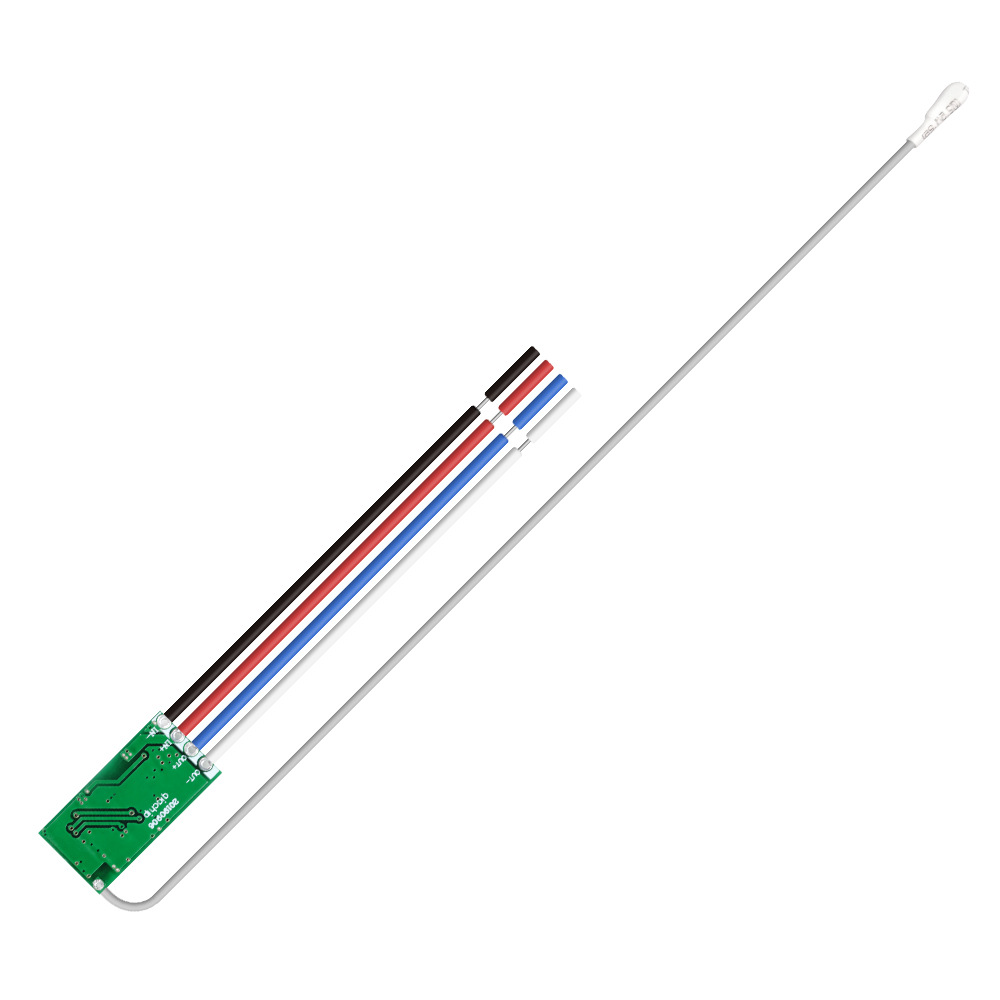

黑（-负极）红（+正极）【电源输入端】

白（-负极）黄（+正极）【负载输出端】

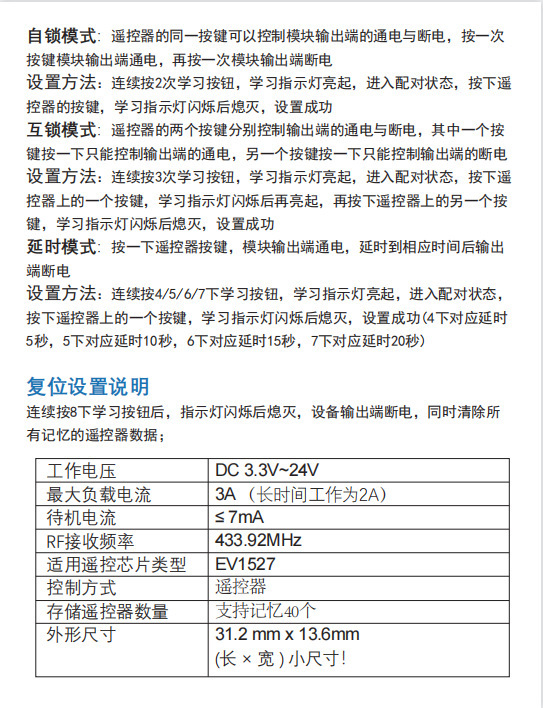

一、输出工作模式（分4种：点动/自锁/互锁/延时/通电开）

A、点动：（按住遥控器开，松手关）

B、自锁：（按下遥控器开，再次按下遥控器关）

C、互锁：（按下遥控器第一键开，按遥控器第二键关）

D、延时：（按下遥控器开，5秒自动关）

二、使用方法

1）设为点动：按接收模块对码键1次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

2）设为自锁：按接收模块对码键2次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

3）设为互锁：按接收模块对码键3次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

4)设为延时5秒：按接收模块对码键4次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

5)设为延时10秒：按接收模块对码键5次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

6）设为延时15秒：按接收模块对码键6次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

7）设为延时20秒：按接收模块对码键7次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

8）清码功能：按学习按键对码8次，LED指示灯闪烁6次，清码完成.

9）设置来电开：接收模块按键长按5秒，蓝灯闪烁3次，上电模式为开.

（注意：当切换工作方式时、请断电后，再插上电源清码和对码）

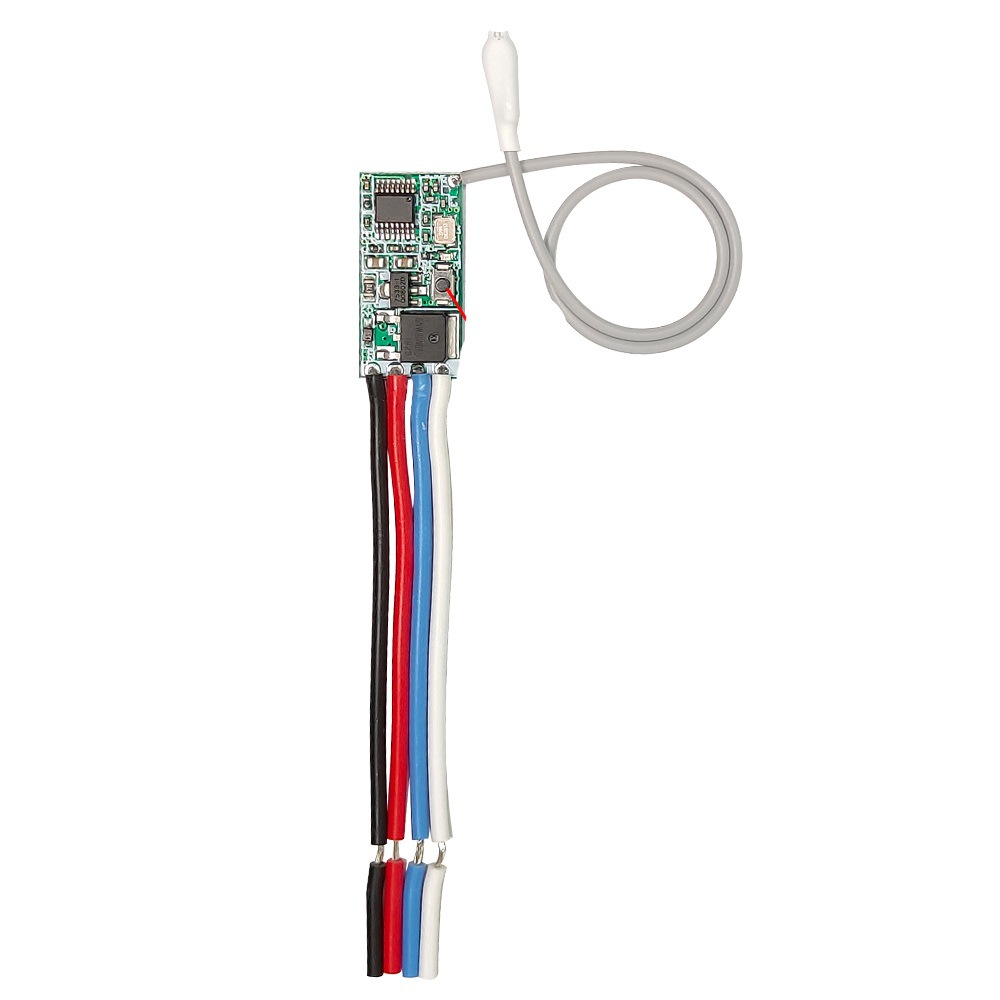

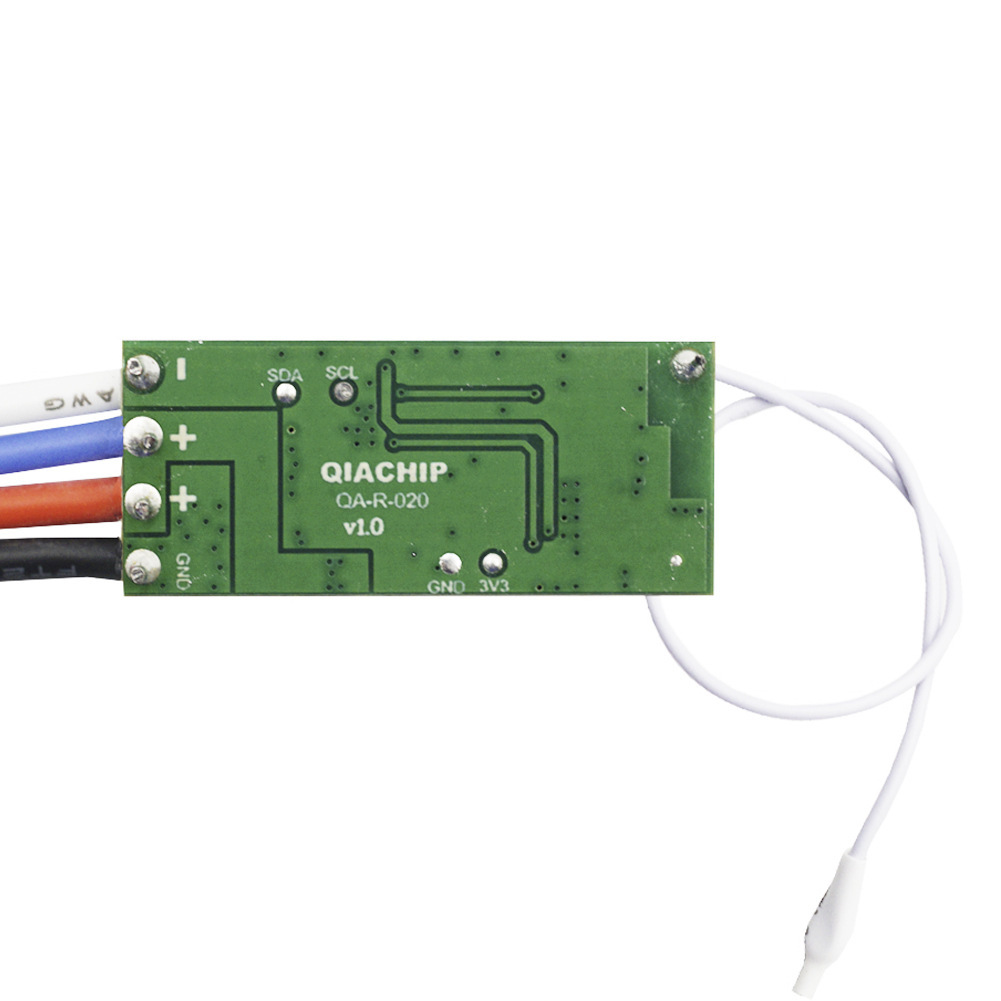

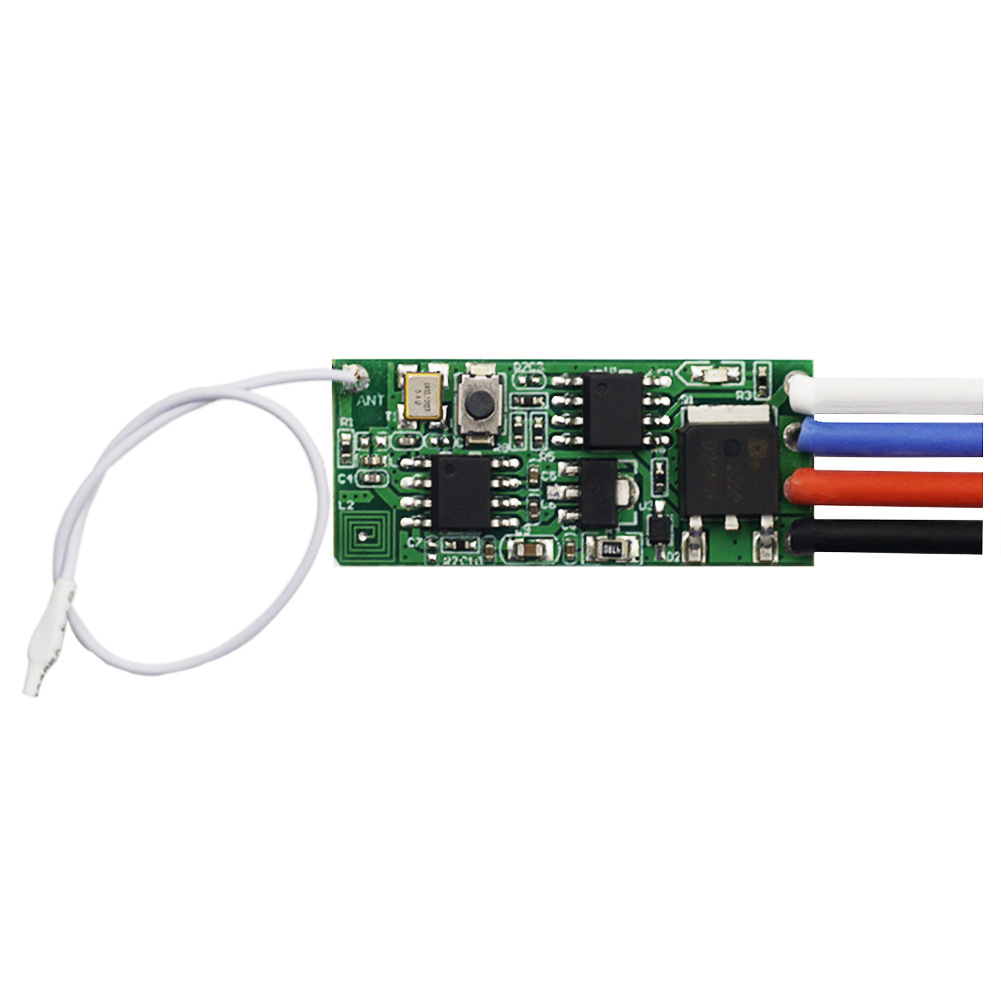

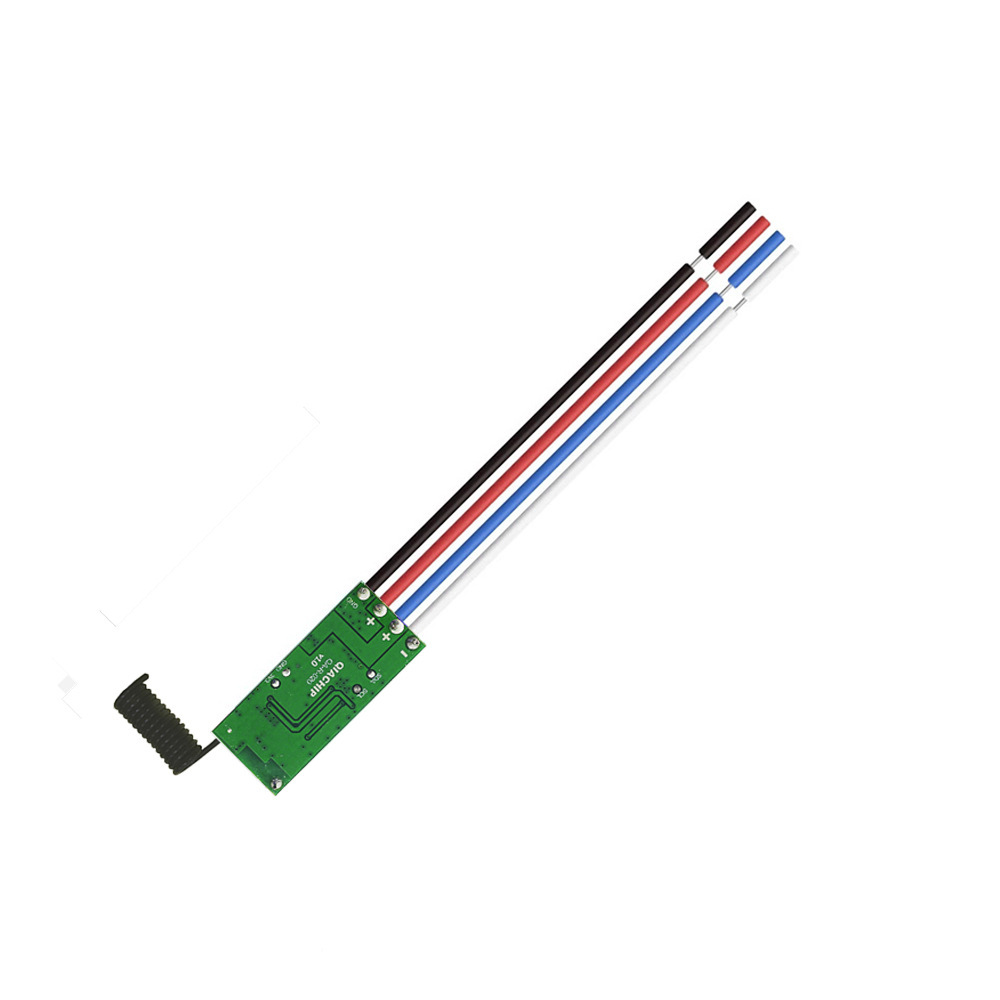

实拍
