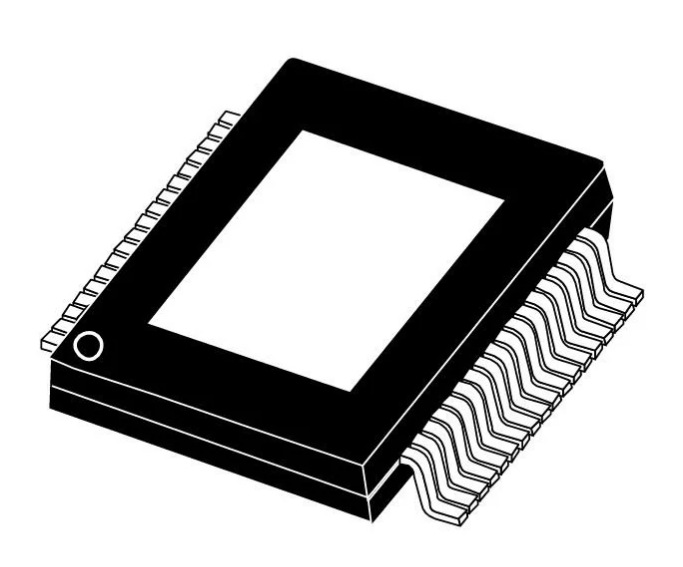

L9301是一个SPI(串行外设接口)
带4个高/低和4个低的受控八通道
可能使用四个侧驱动器
集成功率MOS作为再循环二极管，用于
PWM负载驱动。
L9301包含12个PowerMOS: 4个可配置
Ronmax = 0.6的高/低端驱动器
(DRN1-4，SRC1-4)，4个低端驱动器，带
Ron max = 0.6ω(out 1-4)和4个低端驱动器
Ron max = 0.3ω(out 5-8)。
电源DRN/SRC1-4和OUT1-4可以是
在设备外部按顺序并联连接
要获得Ronmax = 0.3的4个低端驱动器:
DRN1//DRN2、DRN3//DRN4、OUT1//OUT2、
OUT3//OUT4。
这样，总共有8个LS通道用于
Ronmax = 0.3时的开关模式。
也有可能连接输出1-
4和OUT5-8，以便在PWM模式a下驱动
负载连接到VB或GND
续流二极管的必要性。在这种情况下
Ronmax = 0.6。
上述配置可以并行驱动
输入或SPI命令。
通过SPI，可以配置
器件参数，如配置、转换速率，
过流阈值，发送给驱动器
命令和回读诊断
结果。

通过AEC-Q100认证
八个集成PowerMOS，可配置为:
–8低端开关，RON(最大值)= 0.3ω
@ Tj
= 175摄氏度
–高/低端PWM，RON(最大值)= 0.6ω
@ Tj = 175摄氏度，4度偏低
Tj时的RON(max)= 0.3ω
= 175摄氏度
工作电池电源电压为5 V至18 V
工作Vdd电源电压为4.75 V至5.25 V
逻辑输入TTL/CMOS兼容
输出电压箝位37 V(典型值)。在低端
配置
用于输出控制和的SPI接口
诊断数据通信
8路输出的额外PWM输入
过温保护
开负载，对GND短路，对VB短路
锁定或解锁时的过电流诊断
每个通道的模式
受控SR改善了EMC行为
