产品尺寸:32(L)*20(W)*22(H)
产品重量:7.5g
输入电压:150mA
DO输出:TTL数字量O和1(0.1和5V)
AO输出:0.1-0.3V(相对)，浓度电压4V左右
使用芯片:AT89S52
晶振:11.0592MHZ

波特率:9600
编译环境:KEIL

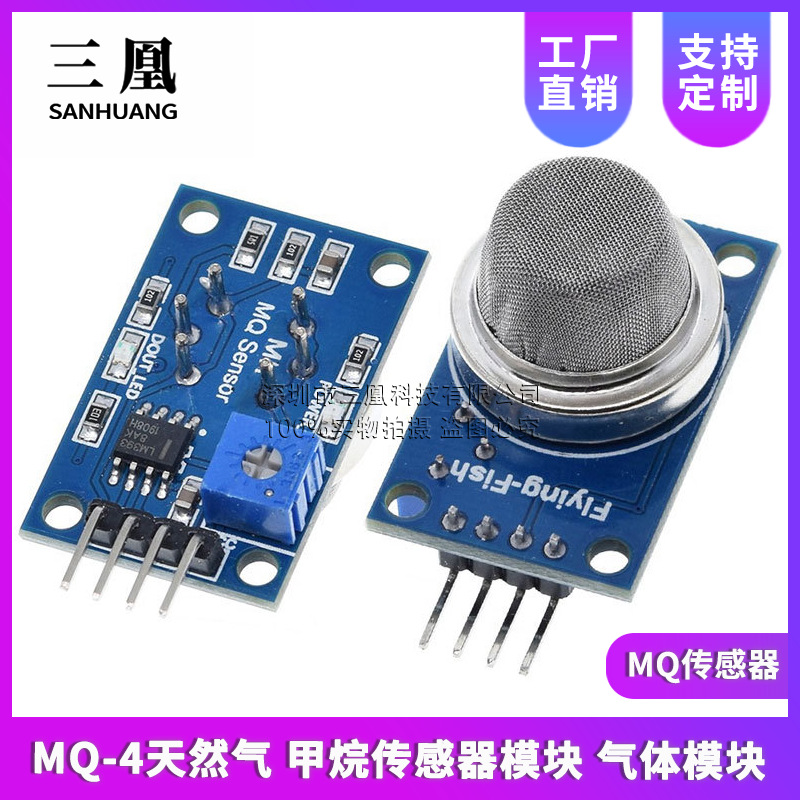

产品简介
MQ-4气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(Sno2)。当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-4气体传感器对甲烷的灵敏度高，对丙烷、丁烷也有较好的灵敏度。这种传感器可检测多种可燃性气体,特别是天然气,是一款适合多种应用的低成本传感器。
适用于家庭或工厂的甲烷气体，天然气等监测装置，可测试天然气、甲烷300 to 10000ppm;
模块特色
1、采用优质双面板设计,具有电源指示和TTL信号输出指示;
2、具有DO开关信号(TTL)输出和AO模拟信号输出;
3、TTL输出有效信号为低电平。(当输出低电平时信号灯亮,可直接接单片机或继电器模块)
4、模拟量输出的电压，浓度越高电压越高。

5、对甲烷、天然气检测有较好的灵敏度。

6、有四个螺丝孔便于定位;
7、产品外形尺寸:32(L)*20(W)*22(H)

8、具有长期的使用寿命和可靠的稳定性

9、快速的响应恢复特性

电气性能
输入电压:DC5V 功耗（电流): 150mA

DO输出:TTL数字量O和1(0.1和5V)
AO输出:0.1-0.3V(相对)，浓度电压4V左右
特别提醒:传感器通电后，需要预热20S左右，测量的数据才稳定，传感器发热属于正常现象，因为内部有电热丝，如果烫手就不正常了。
测试程序
实现功能:此版配套测试程序
使用芯片: AT89S52
晶振:11.0592MHZ

波特率:9600

编译环境: Keil

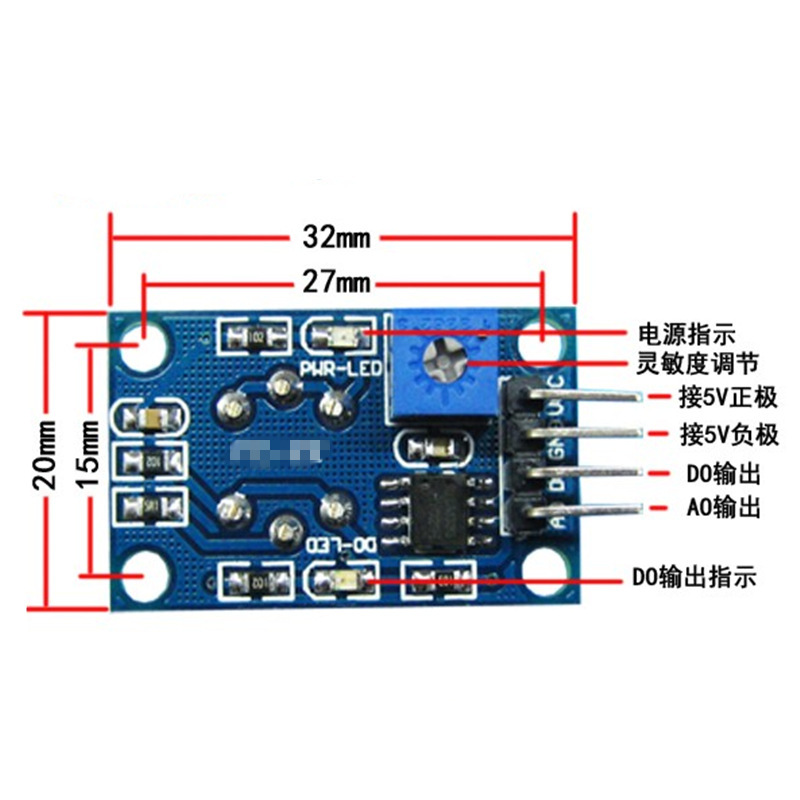

接线方式：
1、VCC:接电源正极（5V）
2、GND:接电源负极
3、DO:TTL开关信号输出
4、AO:模拟信号输出

测试程序：

实现功能:此版配套测试程序

使用芯片：AT89S52

晶振：11.0592MHZ

波特率：9600

编译环境：Keil

【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！

*********************************************************************/

/********************************************************************

说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平

*********************************************************************/

#include//库文件

#define uchar unsigned char//宏定义无符号字符型

#define uint unsigned int //宏定义无符号整型

/********************************************************************

I/O定义

*********************************************************************/

sbit LED=P1^0;//定义单片机P1口的di1位 （即P1.0）为指示端

sbit DOUT=P2^0;//定义单片机P2口的di1位 （即P2.0）为传感器的输入端

/********************************************************************

延时函数

*********************************************************************/

void delay()//延时程序

{

uchar m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);

}

/********************************************************************

主函数

*********************************************************************/

void main()

{

while(1) //WUXIAN循环

{

LED=1;//熄灭P1.0口灯

if(DOUT==0)//当浓度高于设定值时 ，执行条件函数

{

delay();//延时抗干扰

if(DOUT==0)//确定 浓度高于设定值时 ，执行条件函数

{

LED=0;//点亮P1.0口灯

}

}

}

}

/********************************************************************

结束

*********************************************************************/
