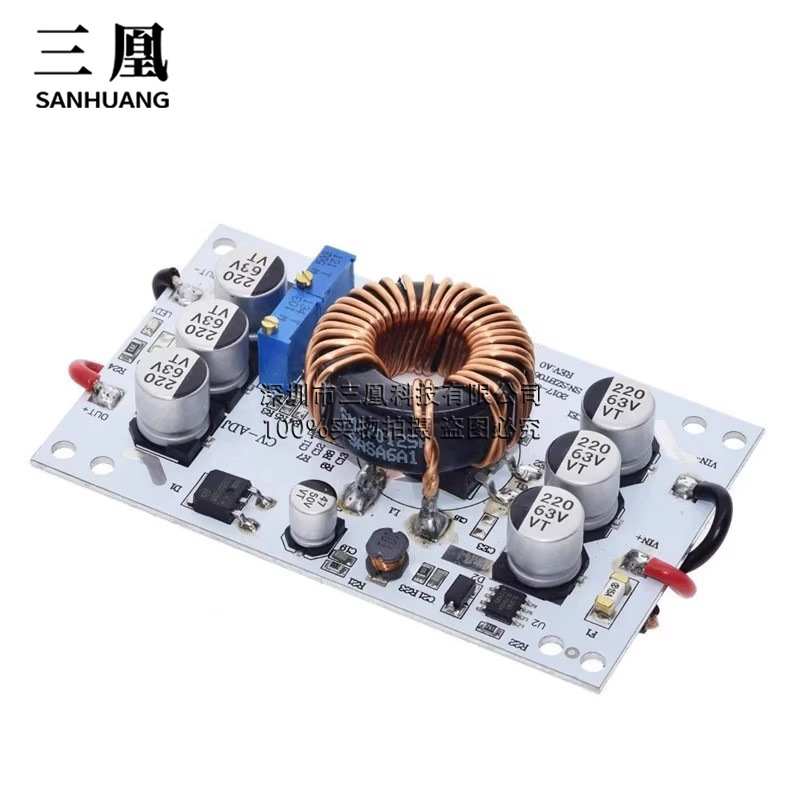

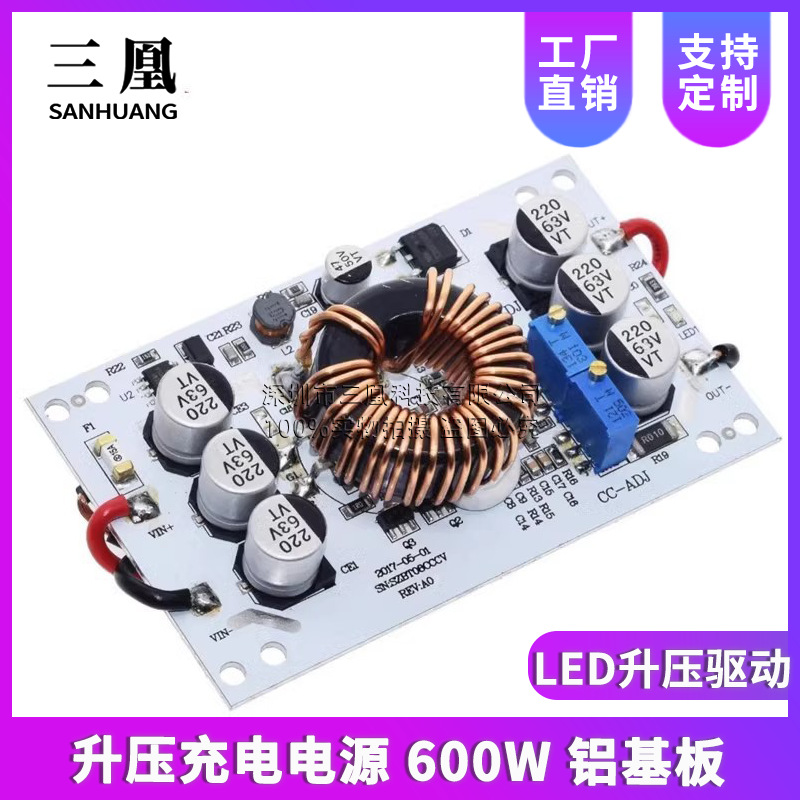

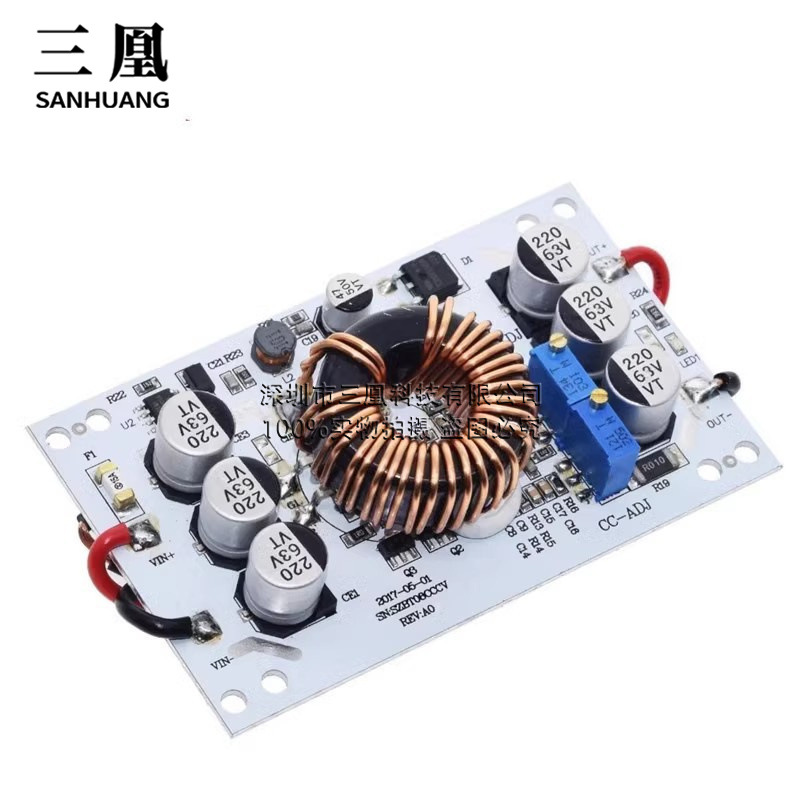

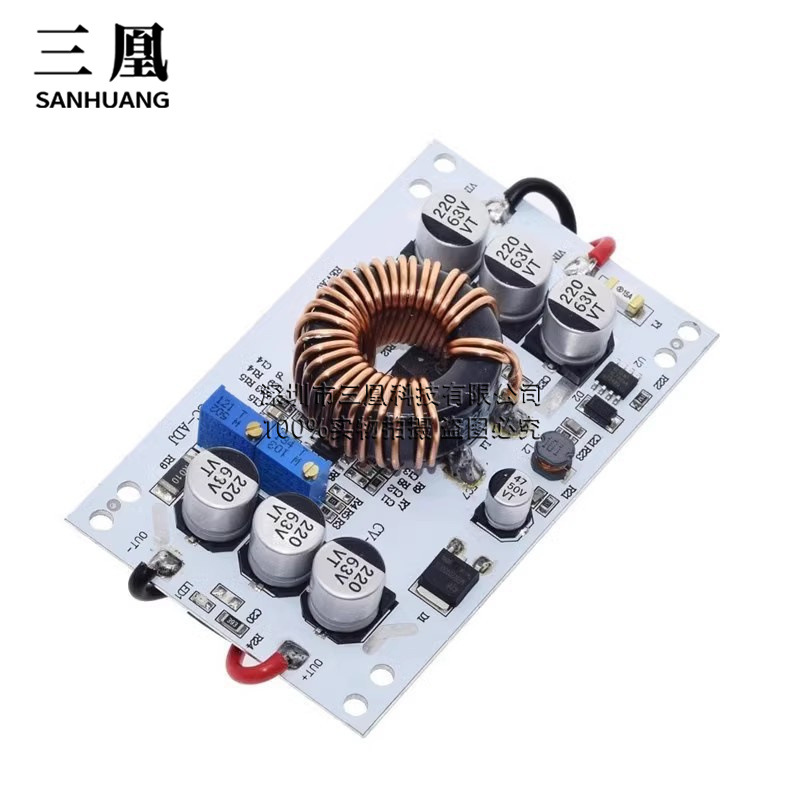

【模块名称】600W升压恒流模块

【 模块性质】：非隔离升压模块（BOOST）

【输入电压】:  DC10V-60V

【输入电流】：10（MAX）

【静态工作电流】：10mA(12V升20V时,输出电压越高静太电流会有所增加)

【输出电压】：12-60V连续可调（默认输出19V出货，如需其它电压请向掌柜说明。)

 【输出电流】：10A MAX 超过6A请加强散热（与输入、输出压差有关，压差越大输出电流越小）

【恒流范围】：0.2-10A

【输出功率】：=输入电压*10A，如：输入12V*10A=120W，输入24V*10A=240W，

                    输入36V*10A=1360W，输入60V*10A=600W，

【工作温度】：-40~+85度(环境温度过高时请加强散热)

【工作频率】：150KHz

【转换效率】：92%-96%（效率与输入、输出电压、电流、压差有关）

【输入反接保护】：无（注意正负不要接反）

【安装方式】：4颗3mm螺丝孔

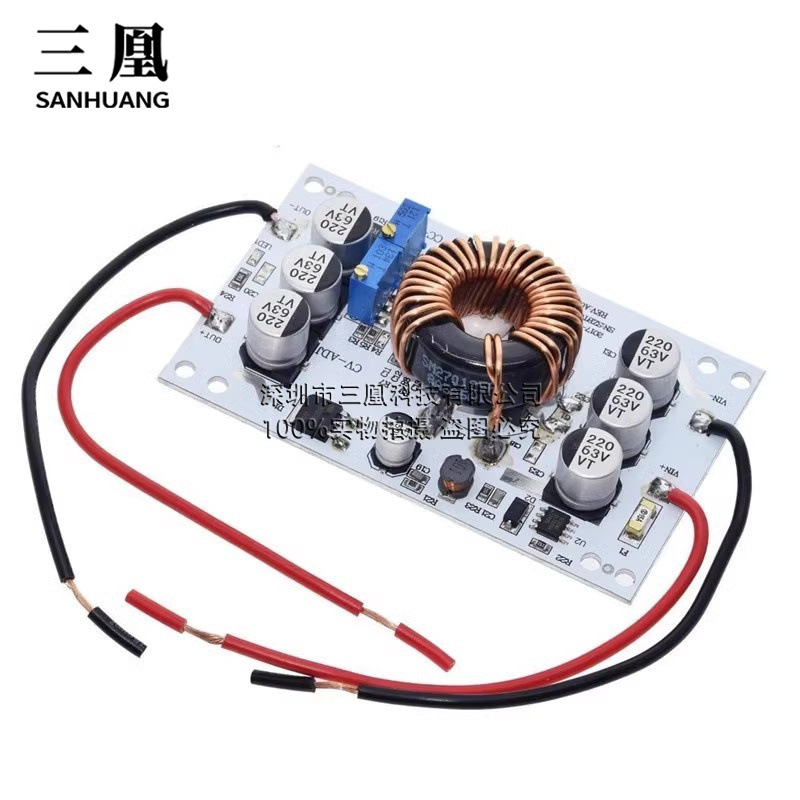

【接线方式】：接线输出

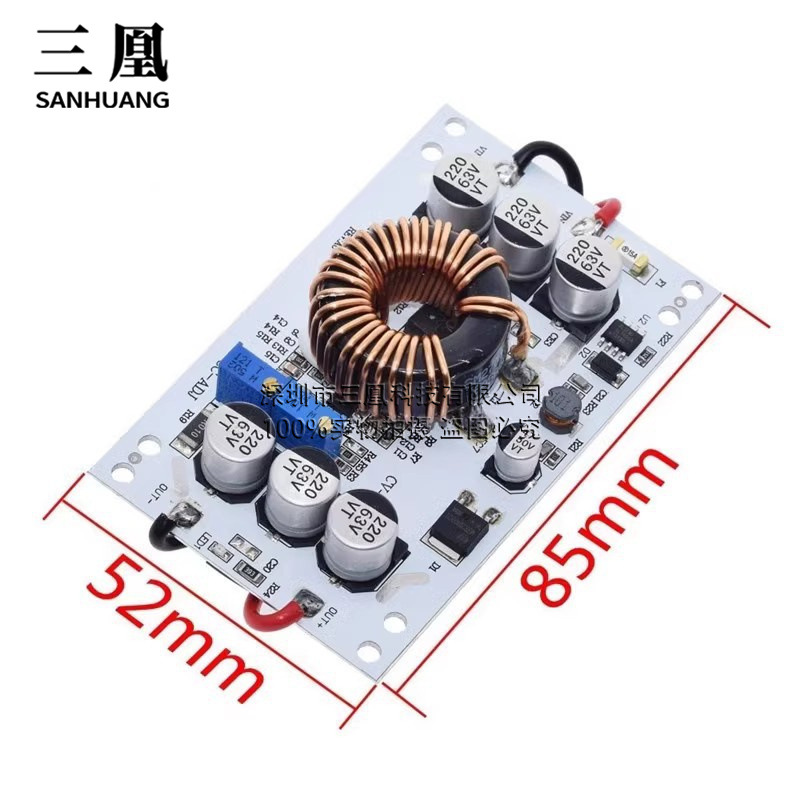

【模块尺寸】：长85mm宽52mm高21mm

 【模块单重】：80克

一、输出电压调节：

     1、调节CV-ADJ电位器，跟据您的电池或LED、把输出电压设定到您需要的电压值。顺时针电压调小，逆时针调大

一、输出电流调节：

      2、顺时针调CC-ADJ电位器20圈左右，把输出电流设定为，接上LED，调CC-ADJ电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调CC-ADJ至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）

       请不要用短路的方式调电流，升压模块的电路结构不能用短路的方式调。

使用说明：

1，VIN+为输入电源正极，VIN-为输入电源负极，

2，OUT+为输出电源正极，OUT-为输出电源负极，

3，恒压可调范围：DC12-60V（顺时针调小，逆时针调大），

4，恒流可调范围：0.2A-10A（顺时针调小，逆时针调大），

5，当输入电流超过6A时，需要加强散热（铝基板贴在平面金属件上），

7，输入电压不能低于10V或超过60V，

8，输入电流不能超过10A，功率不能超过600W，

9，使用时保证输入电压比输出电压低2V以上，

10，接通负载前，请在空载时调整好需要的电压和电流（恒流时空载电压应调高3-5V），

11，使用开关电源或其他二次电源供电时，请确保供电电源功率应大于本模块电源功率的一倍以上，

注意事项：

1，输入输出不能接反，

2，输入电压不要低于10V 输入电压过低会损坏电源

(使用蓄电池时要注意防电池过放，）

2，工作时输入、输出电压和电流都不能超过值，以免损坏电源。

3，长时间满载工作时要注意通风散热，以延长本电源的使用寿命。

4，注意防尘、防潮。

应用范围：

1、DIY一个稳压电源，输入12V便可，输出可以12-50V可调。

2、为您的电子设备供电，可以跟据您的系统电压设定输出值。

3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。

4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。

5、太阳能电池板稳压。

6、给蓄电池、锂电池等充电。

7、驱动大功率LED灯。
