充电模式IN

通过设置上限电压UP、下限电压dn；当电池电压≤下限电压dn，继电器导通，充电器开始给电池充电；当电池电压≥上限电压UP，继电器断开，完成一次自动充电；继电器导通，IN闪烁，表示正在充电。

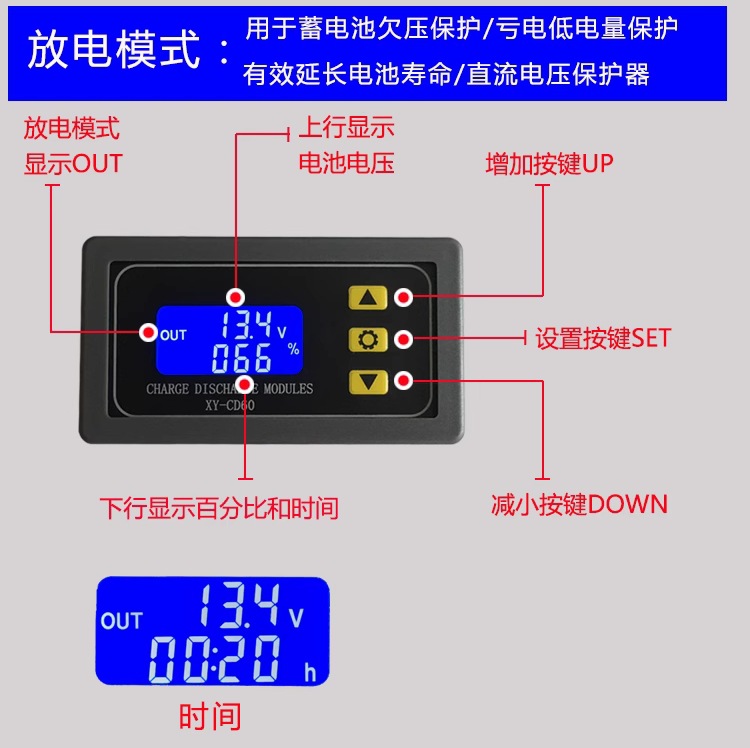

放电模式OUT

通过设置上限电压UP、下限电压dn；当电池电压≥上限电压UP，继电器导通，开始放电；当电池电压≤下限电压dn，继电器断开，完成一次自动放电功能；继电器导通，OUT闪烁，表示正在放电。

注：此产品是简单的电压控制器，是通过继电器来开启和关断输出，只起到开关作用，不能变压。

功能说明：

1. 电压百分比的计算：电池电压/（上限电压-下限电压）

2. 按键功能：

UP按键：短按切换显示%和时间，长按5秒切换模式，充电模式：IN，放电模式：OUT

SET按键：短按查看当前设置的参数；长按SET按键进入参数设置界面，设置UP：电压上限，dn:电压下限，OP：导通时间，dOP:延时导通时间（0-999秒），放电模式下有FOP：强制导通时间（0-10秒）

DOWN按键：短按关闭/开启继电器使能（急停功能）关闭后，液晶显示OFF，继电器断开

长按DOWN按键，来设置液晶背光的状态L-P:OFF背光常亮，ON:背光在5--10分钟后自动熄灭；熄灭后任意按键唤醒。

3. 参数设置

 a.通过长按SET键，进入参数设置界面；

 b.进入参数设置界面后，通过短按SET键，切换设置的参数；

 c.选择参数之后，可以通过UP/DOWN键进行设置，支持短按、长按；

 d.如要设置其他参数，重复步骤b)、c);

 e.所有参数设置完成之后，长按SET键，退出并保存；

3.1充电/放电时间控制功能

   当设置时间参数OP 非零，启动充电/放电时间控制；当继电器导通开启一次充电/放电时,开始计时;当计时完成,自动断开继电器,完成一次充电/放电过程;如果计时完成,充电模式下,检测电压＜下限电压dn或放电模式下,检测电压＞上限电压UP,自动关闭充电时间控制功能，并闪烁显示 H:ER 提醒用户，时间参数设置不合理；按任意键停止闪烁;

     在未开启充电/放电时间控制情况下，产品会记录一次完整时间，当进入时间显示界面，闪烁显示充电时间；再退出时间显示界面或下一次充电开启(继电器导通)时清空；

3.2 参数自动检测：

    当设置完参数，退出时，如果电压下限dn ≥上限电压up，系统会闪烁显示“ERR”以示提醒；

3.3延时导通功能dOP(0~999秒):

     完成一次充电/放电,再次开启的间隔时间;

3.4放电导通强制启动时间FOP(0~10S):

      满足继电器导通条件后,继电器强制导通(0~10S),再次检测电池电压;该功能主要是针对放电功能,有的测试负载在导通瞬间,会瞬间拉低到下限电压,误触发导致继电器断开,无法进行正常的放电过程;
