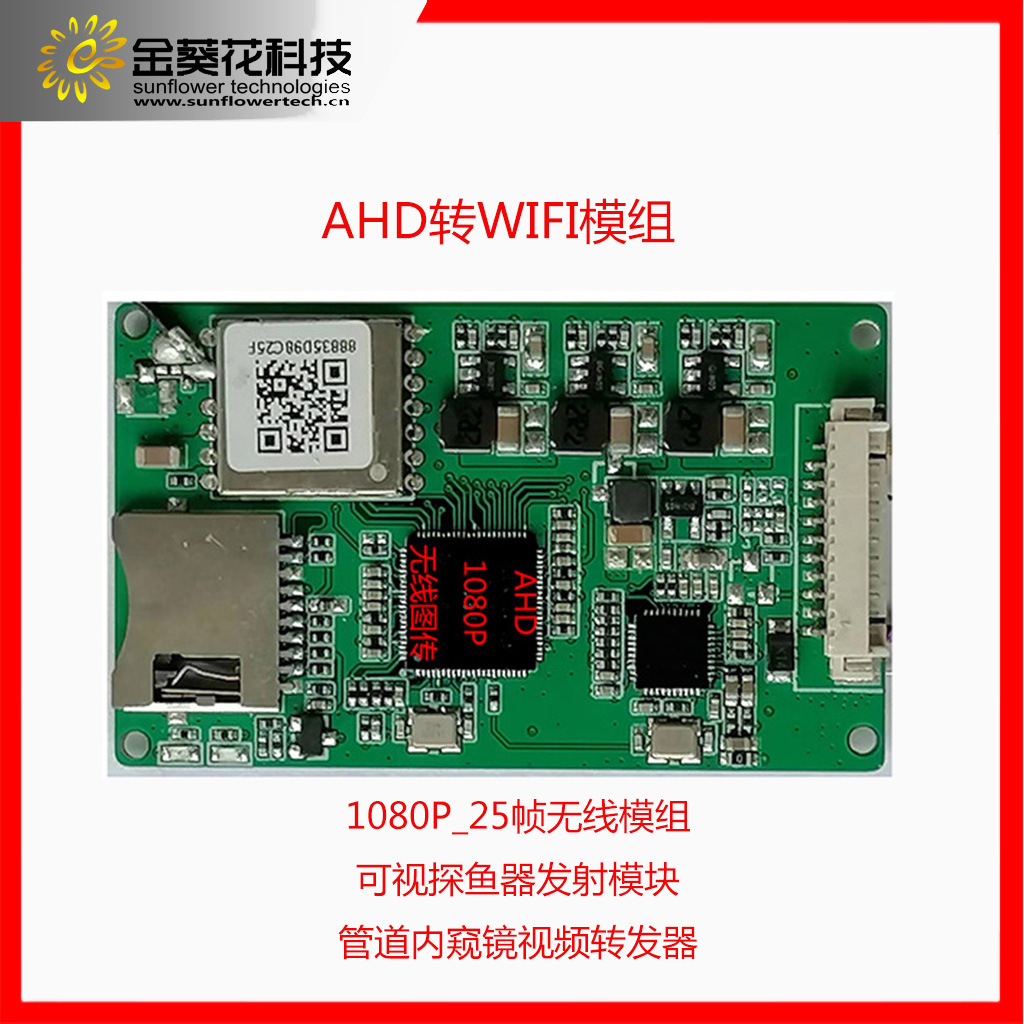

管道内窥镜AHD高清图像传输模组&方案
AHD/CVBS/多信号图像无线传输模组
AHD高清图像无线传输
支持局域网通讯
一、应用场景：
管道内窥镜
工业内窥镜
二、模块特点：
支持IOS/Android/PC APP和软件
支持1080P 720P NTSC PAL
支持透明串口传输，手机控制设备
低延时≤200mS
小体积54x32x7mm
通信距离≥100m(空旷距离)
支持AHD CVBS AV模拟高清图像信号输入
三、概述（Introduction）
SF1534图像无线传输模块：是 深圳市金葵花科技有限公司推出的一款基于全球开放的2.4G ISM频段的WIFI视频无线传输模块。
AHD视频信号输入，支持1080P&720P分辨率，通过处理后经WIFI发送到移动客户端上显示，支持IOS或Androidt系统的手机以及平板。
CVBS&AV视频信号输入，支持NTSC&PAL，通过处理后经WIFI发送到移动客户端上显示，支持IOS或Androidt系统的手机以及平板。
采用成熟的无线标准802.11B/G/N，抗干扰性强,带宽大,设备兼容性强。配合IOS或Android平台客户端软件，可以在移动设备给模块发送和接收控制命令。供丰富的控制接口：UART、PWM、GPIO等接口，可以采用多种方式与其外部设备通讯。模块体积小巧，方便植入到主应用系统中。
四、电性参数
|
SF1534_AHD图像无线传输模块：电气特性 |
||
|
1 |
工作电压 |
3.6-5.0V |
|
2 |
工作电流 |
≤300~350mA |
|
3 |
开机启动时间 |
10second±2second |
|
SF1534_AHD图像无线传输模块：无线性能参数 |
||
|
1 |
额定电流 |
≤350mA(最大功率输出) |
|
2 |
无线通讯 |
IEEE802.11b/g/n |
|
3 |
额定功率 |
13 dBm +-2 dBm |
|
4 |
通讯协议 |
(UART/GPI0) |
|
|
串口协议 |
|
|
5 |
开机启动时间 |
≤10S ±2S |
|
6 |
射频端口驻波 |
≤1.3 |
|
7 |
最大通讯距离 |
≤50~100m空旷距离 |
|
|
射频输出功率 |
≤13dBm (+-2dBm) |
|
8 |
信号输入格式 |
AHD 1080 30帧 |
|
9 |
图像分辨率 |
1080P_30帧 |
|
10 |
延时 |
≤200ms |
|
SF1534_AHD图像无线传输模块：其他参数 |
||
|
1 |
天线 |
外置天线 |
|
2 |
尺寸 |
54mm*32mm*7mm |
|
3 |
工作温度 |
-10℃～+50℃ |
|
4 |
储存温度 |
-20℃～+60℃ |
|
SF1534_AHD图像无线传输模块：模块接口定义 |
||
|
1 |
GPIO_1 |
NC |
|
2 |
GPIO_0 |
NC |
|
3 |
PWM0 |
IO口 |
|
4 |
PWM3 |
IO口 |
|
5 |
UART_RX |
串口通信接收 |
|
6 |
UART_TX |
串口通信发射 |
|
7 |
GND |
视频地 |
|
8 |
AHD_VIDEO |
AHD CVBS AV 视频信号输入 |
|
9 |
GND |
电源地 |
|
10 |
VBAT |
3.6-5.5V供电 DC |
