该器件是一个双通道高端驱动器
使用ST专有的VIPower M0制造-

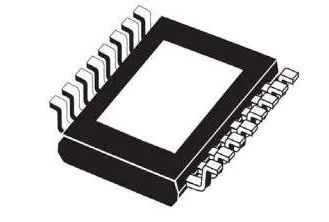

7技术，封装在PowerSSO-16中
包裹。该器件设计用于驱动12 V电压
汽车接地负载，通过3 V和
5 V CMOS兼容接口，提供
保护和诊断。
该设备集成了先进的保护
诸如负载电流限制、过载
通过功率限制进行主动管理，以及
过温关断，可配置
闩锁。
出现以下情况时，FaultRST引脚会解锁输出
故障或禁用闩锁功能。
专用多功能多路复用模拟
输出引脚提供复杂的诊断
功能包括高精度比例
负载电流检测、电源电压反馈和
芯片温度检测，除了
检测过载和对地短路，
短接至VCC和关态空载。
检测使能引脚允许关断状态诊断
在模块低功耗模式下禁用
以及共享的外部检测电阻
类似设备

所有类型的汽车电阻、电感
和电容性负载
专门用于汽车信号
灯(高达P27W或SAE1156和R5W
并联或led后部组合)

通过AEC-Q100认证
概述
—双通道智能高端驱动器
具有多传感模拟反馈
—非常低的待机电流
与3 V和5 V CMOS兼容
输出
多重传感诊断功能
—负载的多路模拟反馈
高精度比例电流
电流镜、VCC电源电压和
TCHIP器件温度
—过载和接地短路(电源
限制)指示
—热关断指示
—关断状态开路负载检测
—输出短路至VCC检测
—感测使能/禁用
保护
—欠压关闭
—过压箝位
—负载电流限制
—快速热瞬变的自我限制
—可配置闩锁开启
过热或功率限制
带有专用故障复位引脚

详细规格书请联系“客服”
