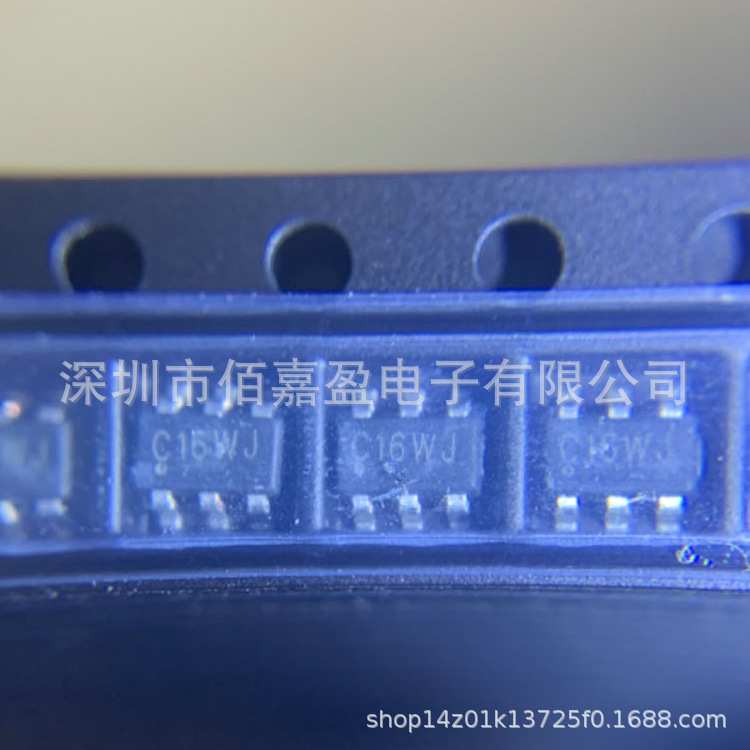

AZC199-04S是一种包含ESD的设计
保护高速数据的额定二极管阵列
接口。AZC199-04S已经过专门
旨在保护敏感组件
连接到数据和传输线路
静电放电引起的过电压
(ESD)。
AZC199-04S是一种独特的设计，包括
ESD额定、低电容控制二极管和
独特的夹紧单元设计
等效TVS二极管在单个封装中。在...期间
瞬态条件下，控制二极管控制
瞬态至电源线或
地线。的内部独特设计
箝位单元防止电源过压
线，保护任何下游组件。
此外，还有一个反向驱动保护设计
AZC199-04S用于掉电模式操作。
AZC199-04S可用于满足ESD要求
IEC 61000-4-2的抗扰度要求，4级
(15kV空气，8kV接触放电)。
一个AZC199-04S可以用来代替4个
5V或更低电压应用中的BAV99器件
比5V的应用。

4条高速I/O线和1条高速I/O线的ESD保护
VDD线

为每条线路提供ESD保护，以

C 61000-4-2，(ESD) 27kV(空气)，16kV(接触)

6A
C 61000-4-5(闪电)(8/20微秒)
用于低工作电压应用的
:5v，4.2V，
3.3V、2.5V等。

低电容:1.0pF(典型值)

快速导通和低箝位电压
内置ESD额定二极管的
阵列
等效TVS二极管

固态硅雪崩和有源电路
触发技术
针对掉电模式的
反向驱动保护
提供
无铅版本

绿色部分
应用程序

视频显卡

数字可视接口(DVI)

USB2.0电源和数据线保护

笔记本电脑和个人电脑

显示器和平板显示器

详细规格书请联系“客服”
