高达3:21的数据通道压缩
1.428千兆位/秒的吞吐量
适合点对点子系统
电磁干扰极低的通信
21个数据通道和低压时钟
TTL和3个数据通道以及时钟输出
低压差分
采用3.3单电源供电，并且
250 mW(典型值)
5v容差数据输入
“LVDS95具有触发的时钟上升沿
输入
总线引脚支持kV HBM ESD

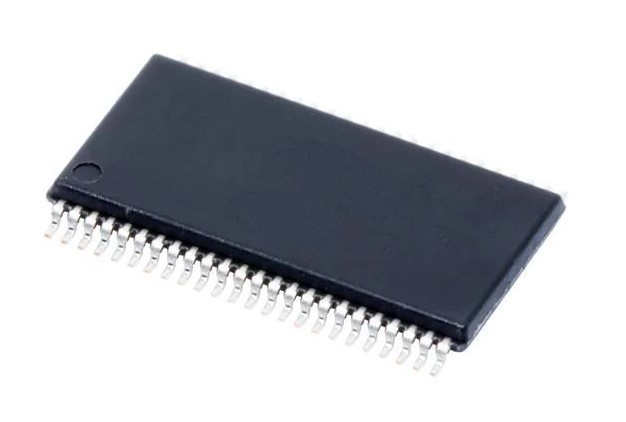

采用超薄收缩小外形封装
具有20密耳端子间距的封装
禁用时功耗小于1 mW
宽锁相输入频率范围
20 MHz至68 MHz
PLL不需要外部元件
输入满足或超过以下要求
ANSI EIA/TIA-644标准
工业温度合格
TA =–40°C至85°C
国家DS90CR215的替代品

SN65LVDS95 LVDS serdes(串行器/解串器)发送器包含三个7位并行加载串行输出
移位寄存器、7倍时钟频率合成器和四个低压差分信号(LVDS)线路驱动器集成在单个
集成电路。这些功能允许21位单端LVTTL数据同步传输
4条平衡对导线，用于兼容接收器的接收，如SN65LVDS96。
发送时，数据位D0至D20在上升沿载入SN65LVDS95的寄存器
输入时钟信号(CLKIN)的边沿。CLKIN的频率乘以7倍，然后用于
以7位片的形式串行卸载数据寄存器。三个串行流和一个锁相时钟(CLKOUT)
然后输出到LVDS输出驱动器。CLKOUT的频率与输入时钟CLKIN相同。
SN65LVDS95不需要外部元件，几乎不需要控制。数据总线看起来与
发射机的输入和接收机的输出，数据传输对用户是透明的。唯一的
用户干预是指可能使用关断/清除(SHTDN)低电平有效输入来禁止时钟和关断
关闭LVDS输出驱动器，降低功耗。此信号为低电平时，所有内部寄存器清零
低水平。
SN65LVDS95的工作环境温度范围为–40°C至85°C
