☆基本属性☆ |
|||
|
模块性质 |
非隔离 降压模块 |
整流方式 |
非同步整流 |
|
输入电压 |
5V-32V |
输出电压 |
0.8V-30V |
|
输出电流 |
可调 大5A |
转换效率 |
95%() |
|
开关频率 |
300KHz |
输出纹波 |
50mV(大)20M 带宽 |
|
负载调整率 |
±0.5% |
电压调整率 |
±2.5% |
|
工作温度 |
-40℃ 到 +85℃ |

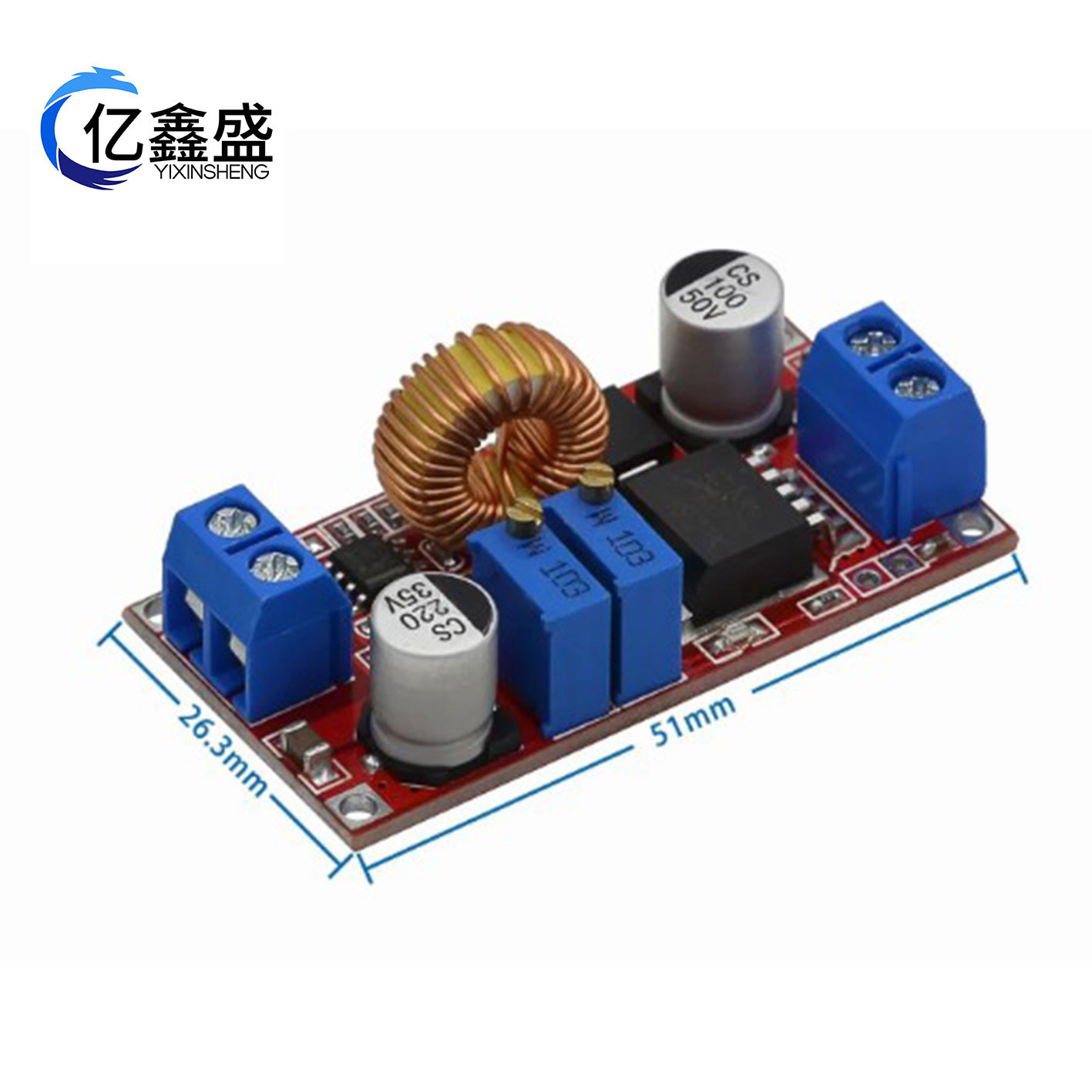

尺寸 |
51*26.3*14（长*宽*高）（mm） |
|

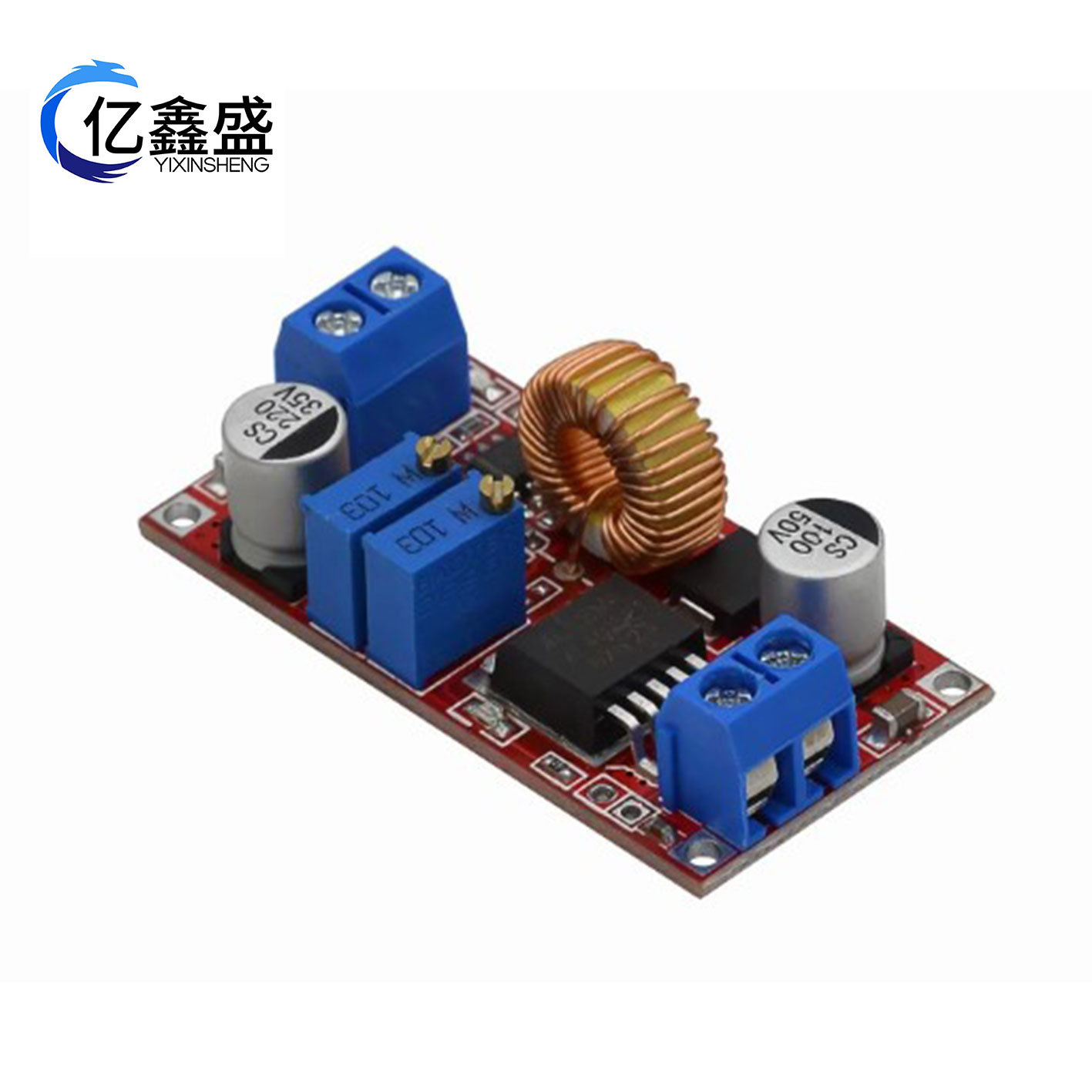

产品特点： ★ 模块使用进口优质芯片，效率高(95%)，同时发热量小，大可以去到5A电流，同时配合原装TI的运放控制输出电流，使整体输出非常稳定。 ★ 本模块使用低ESR的原装三洋滤波电容，可以使纹波电压低至50mV！ ★ 本模块使用机器贴片，回流焊接，同时每个模块出货前都经过两个小时的老化测试，确保高可靠性。 |
|||
温馨提示:本店大部份模块只提供描述介绍或送资料， 没有技术咨询支持，请初学者慎拍。
★ 本模块是可调的降压模块，可以通过调节模块上面的那颗蓝色的可调电阻来改变输出电压。输入输出压差为1V，小可以输出0.8V电压。
★ 模块上面标明的IN-(输入负)，IN+(输入正)，OUT-(输出负)，OUT+(输出正)务必接正确，否则的话可能导致模块损坏。
★ 电池充电 使用方法：
1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；
4.充电转灯电流默认出货为 0.1倍充电电流（恒流值）。
5.调节恒压电位器使输出电压达到浮充电压；
6.接上电池，试充。
（1、2、3、4、5步骤为模块输入接电源，输出空载不接电池。）
★ LED恒流驱动 使用方法：
1.确定您需要驱动LED的工作电流和工作电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；
4.调节恒压电位器使输出电压达到LED工作电压；
5.接上LED，试机。
（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）
