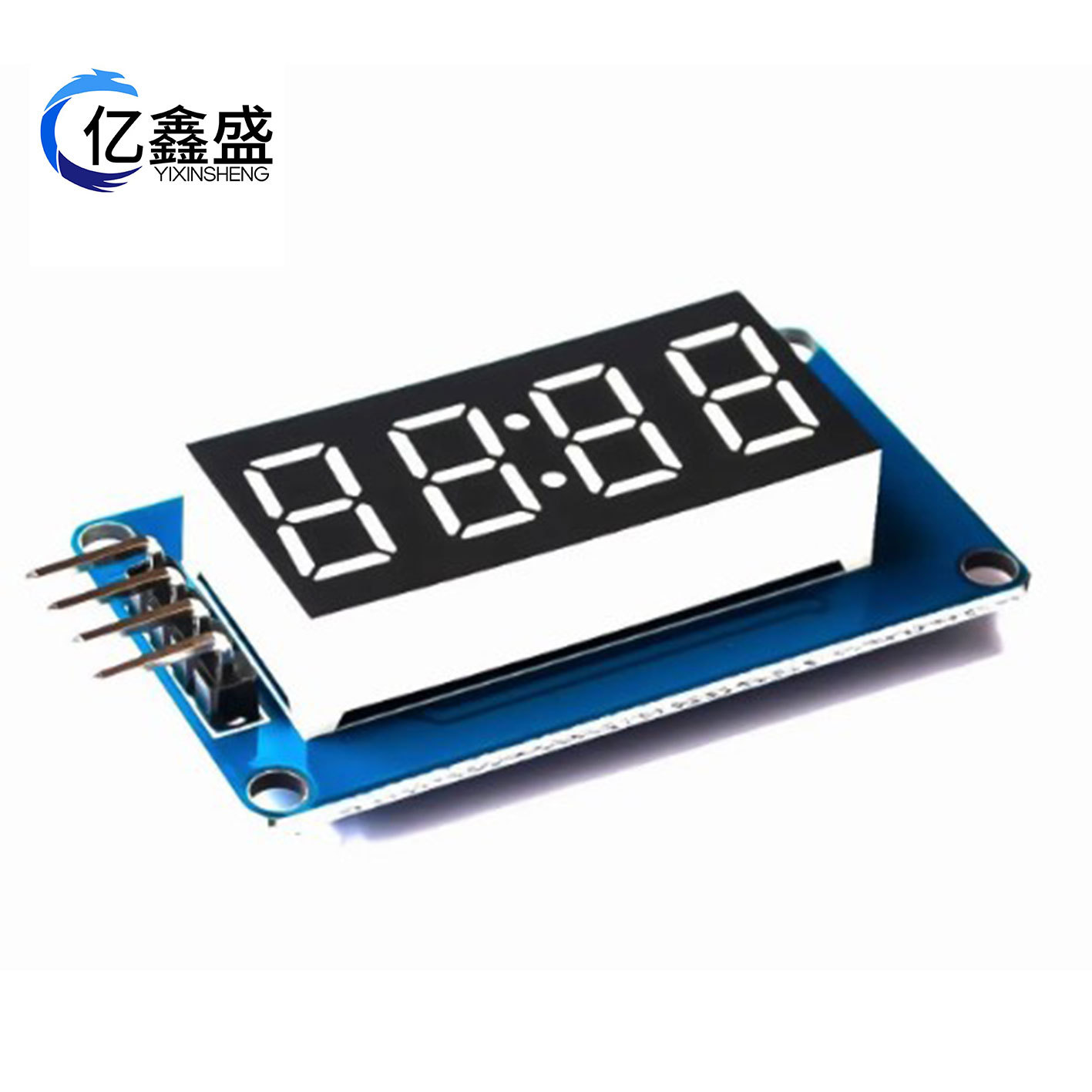

4位数码管显示模块 LED亮度可调 带时钟点 配件 积木
该模块是一个12脚的带时钟点的4位共阳数码管（0.36英寸）的显示模块，驱动芯片为TM1637，只需2根信号线即可使单片机控制4位8段数码管。
模块特点如下：
显示器件为4位共阳红字数码管
数码管8级灰度可调
控制接口电平可为5V或3.3V
4个M2螺丝定位孔，便于安装
|
项目 |
小值 |
典型值 |
大值 |
单位 |
|
电源电压 |
3.3 |
5 |
5.5 |
VDC |
|
电流（@5V） |
— |
30 |
80 |
mA |
|
尺寸 |
42X24X12 |
mm |
||
|
重量 |
8 |
g |
||

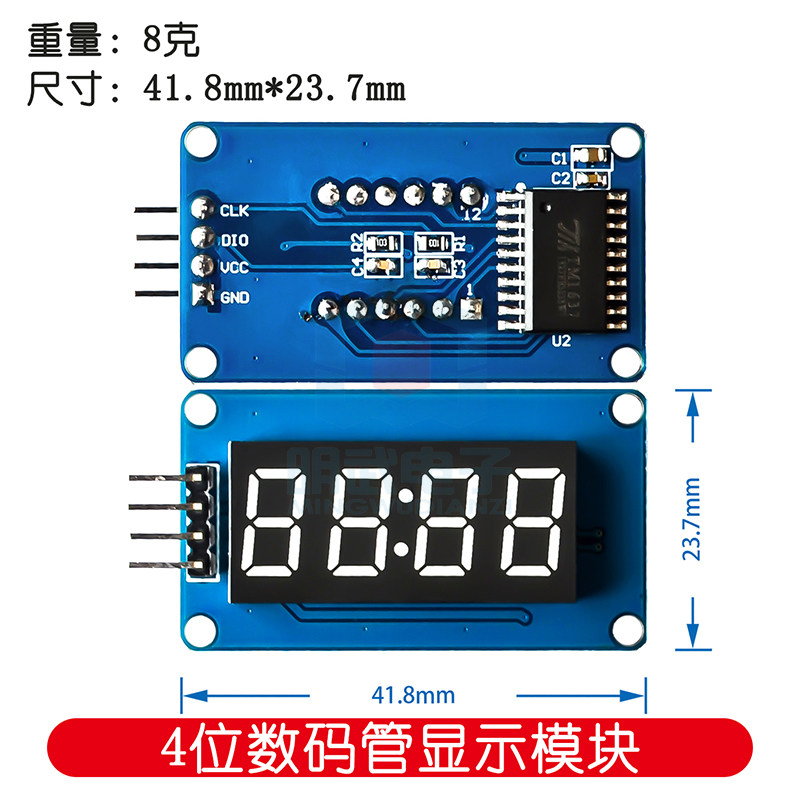

4位数码管显示模块的接口如下图所示：
控制接口：共4个引脚（GND、VCC、DIO、CLK），GND为地，VCC为供电电源，DIO为数据输入输出脚，CLK为时钟信号脚；
数码管：4位共阳极的带比分点的0.36英寸数码管，红字高亮；
定位孔：4个M2螺丝定位孔，孔径为2.2mm，使模块便于安装定位，实现模块间组合
