模块名称：400W升压恒流模块

模块性质：非隔离升压模块（BOOST）

输入电压:  DC8.5V-50V

输入电流：15A（MAX）超过8A或模块温度超过65度请加强散热

静态工作电流：约10mA(12V升20V时测得，输出电压越高静态电流会有所增加)

输出电压：10-60V连续可调（适合输入电压低于输出电压的应用场合，不能降压。）

输出电流：12A MAX 超过7A或模块温度超过65度请加强散热（与输入、输出压差有关，压差越大输出电流越小）

恒流范围：0.2-12A

输出最大功率：=输入电压*10A，如：输入12V*5A=60W，输入24V*5A=120W，

                    输入36V*5A=180W，输入48V*5A=240W，

工作频率：150KHz

转换效率：最高96%（效率与输入、输出电压、电流、压差有关）

过流保护：有（输入超过15A，自动降低输出电压，有一定范围误差。）

输入反接保护：无，（ 如需要请在输入串入二极管）

安装方式：4颗2.5mm螺丝孔

接线方式：接线端子

输出防反灌保护：无；如用于充电或负载有自带电需要外加2极管

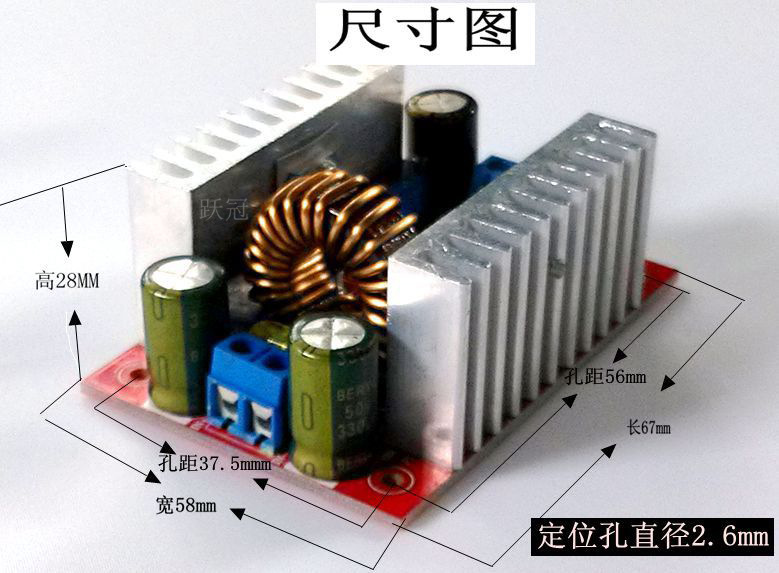

模块尺寸：长67mm宽48mm高28mm

 模块净重：约86克

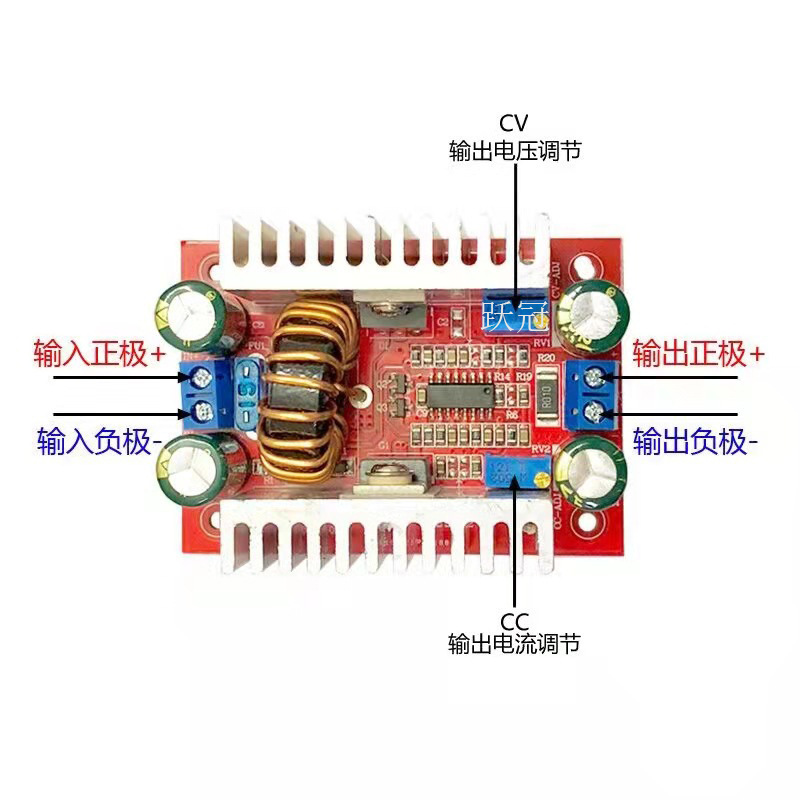

输出电压/电流调节方法：

     1、调节输出电压电位器（反时针加大电压顺时针减小电压），跟据您的负载要求、把输出电压设定到您需要的电压值。如10串LED电压调37V。(逆时钟电压调大，顺时钟电压调小）

      2、顺时针调输出电流电位器30圈左右，把输出电流设定为最小，接上LED，调节电流电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调节电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）（顺时钟电流调小，反时钟电流调大）

请不要用短路的方式调电流，升压模块的电路结构不能用短路的方式调。

应用范围：

1、DIY一个稳压电源，输入12V便可，输出可以12-50V可调。

2、为您的电子设备供电，可以跟据您的系统电压设定输出值。

3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。

4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。

5、太阳能电池板稳压。

6、给蓄电池、锂电池等充电。

7、驱动大功率LED灯。
