使用讲解视频，电路图，例程相关资料链接：
链接：请购买发货后，联系客服发
测试视频演示：
https://www.bilibili.com/video/BV1194y1X7je/?vd_source=f6fe57fd3f524f55a595955b3e53ba55
STM32F103RCT6单片机测试效果：
https://www.bilibili.com/video/BV1ZP4y1Z75Y/?vd_source=f6fe57fd3f524f55a595955b3e53ba55

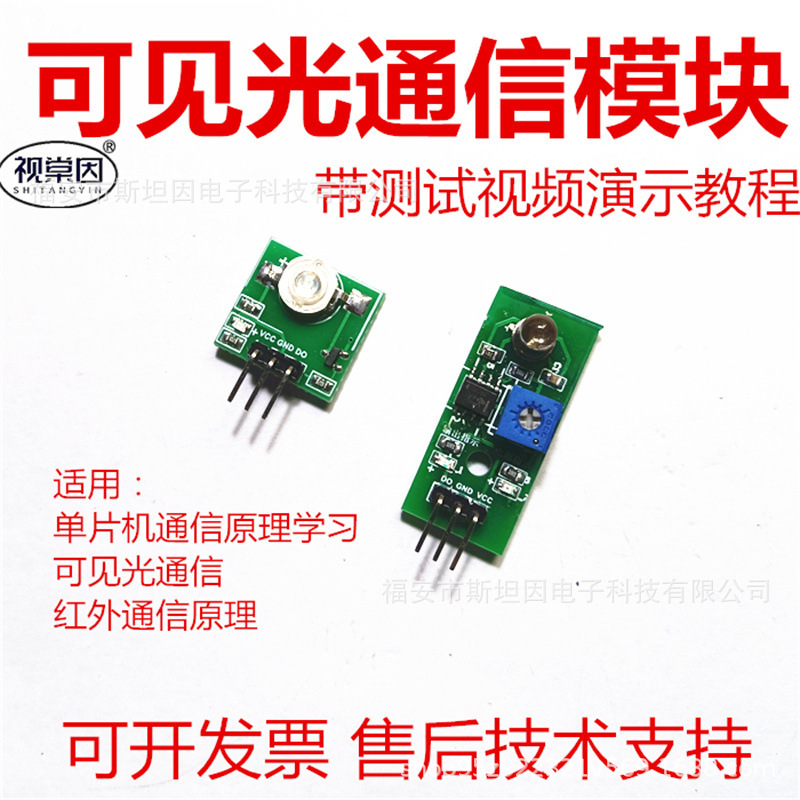

一、功能介绍
3DU可见光通信模块检测单元采用光敏三极管，利用附有玻璃之凸透镜及单纯之玻璃窗口之金属罩封闭成密不透气状态，它可以接受光的信号而将其变换为电气信号。光敏三极管一般在基极开放状态使用，而将电压施加至射极、集极之两个端子，以便将逆偏压施至集极接合部。在此状态下，光线入射于基极之表面时，受到反偏压之基极、集电极间即有光电流流过，形成电压。它灵敏度高，响应时间快，对温度敏感性小，
工作电压：DC5.0V
输出信号：脉冲输出（高低电平）
运用场合：单片机设计，可见光通信，光数据传输。

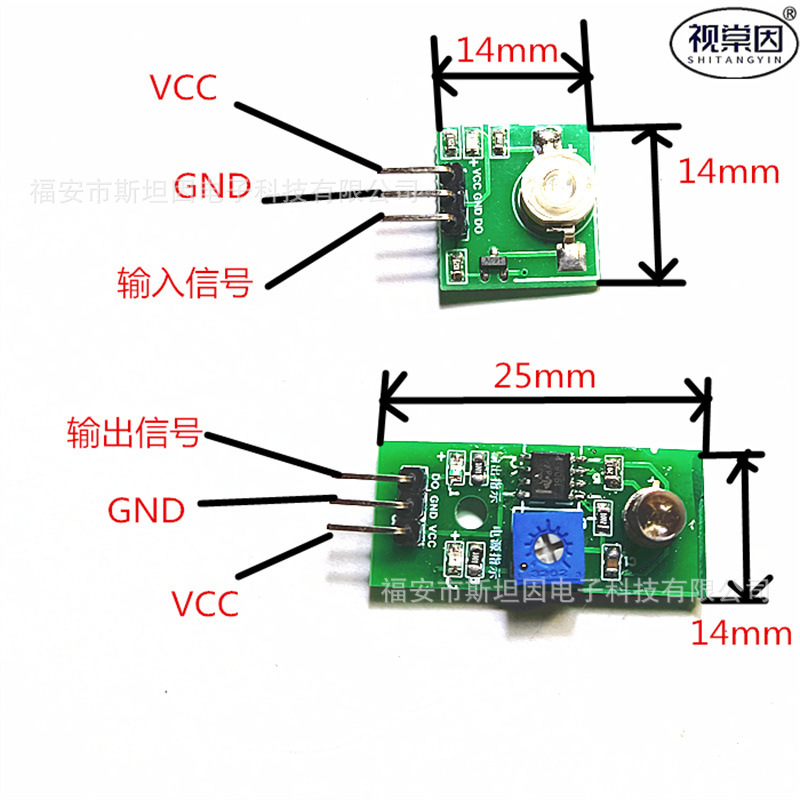

外形尺寸：14X14mm，15X14mm
发货清单：发射模块*1，接收模块*1
测试通信协议，参考红外遥控器通信原理。
发射板接线：
模块 单片机
VCC-----VCC
GND-----GND
DO------P34
运行指示灯接P10
接收板接线：
LCD显示屏
RS: P13
RW: P14
EN: P15
数据接口:P0
接收模块：
DO: P32
VCC:5V
GND:GND
