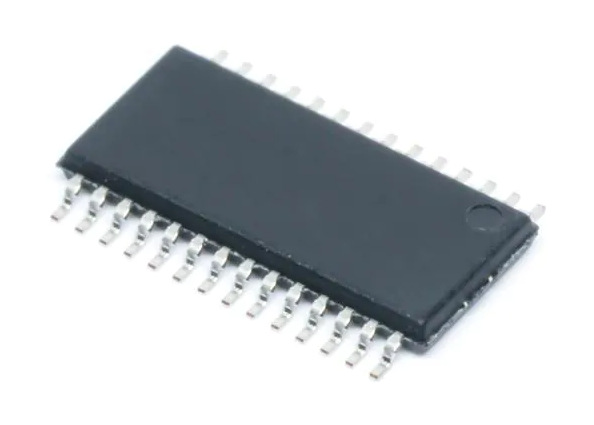

DRV8824提供集成电机驱动器
打印机、扫描仪和其他自动化解决方案
设备应用。该器件具有两个Hbridge驱动器和一个微步进索引器，以及
用于驱动双极步进电机。这
输出驱动器模块由N通道电源组成
MOSFETs配置为全H桥以驱动
电机绕组。DRV8824能够驱动
每个输出高达1.6 A的电流（采用适当的
24伏和25摄氏度时的散热）。
简单的STEP/DIR接口允许轻松连接
连接到控制器电路。模式引脚允许配置
在全步进至1/32步模式下的电机。衰退
模式是可配置的，以便慢速衰减、快速衰减，
或者可以使用混合衰减。低能量睡眠
提供关闭内部电路的模式
以实现非常低的静态电流消耗。这一觉
可以使用专用nSLEEP引脚设置模式。
内部关闭功能用于
过流、短路、欠压闭锁和
温度过高。显示故障状态
通过nFAULT引脚.

PWM微步步进电机驱动器
–内置微步进索引器
–高达1/32微步
多种衰减模式:
–混合衰变
–缓慢衰减
–快速衰减
8.2至45V工作电源电压范围
24 V时的最大驱动电流为1.6安
TA = 25°C
简单的步进/方向界面
低电流睡眠模式
内置3.3基准电压输出
小封装和小尺寸
保护功能:
–过电流保护（OCP）
–热关机（TSD）
–VMx欠压闭锁（UVLO）
–故障状态指示引脚（nFAULT）
2项应用
自动柜员机
货币处理机
视频安全摄像头
打印机
扫描仪
办公自动化机器
游戏机
工厂自动化
机器人技术

详细规格书请联系“客服”
