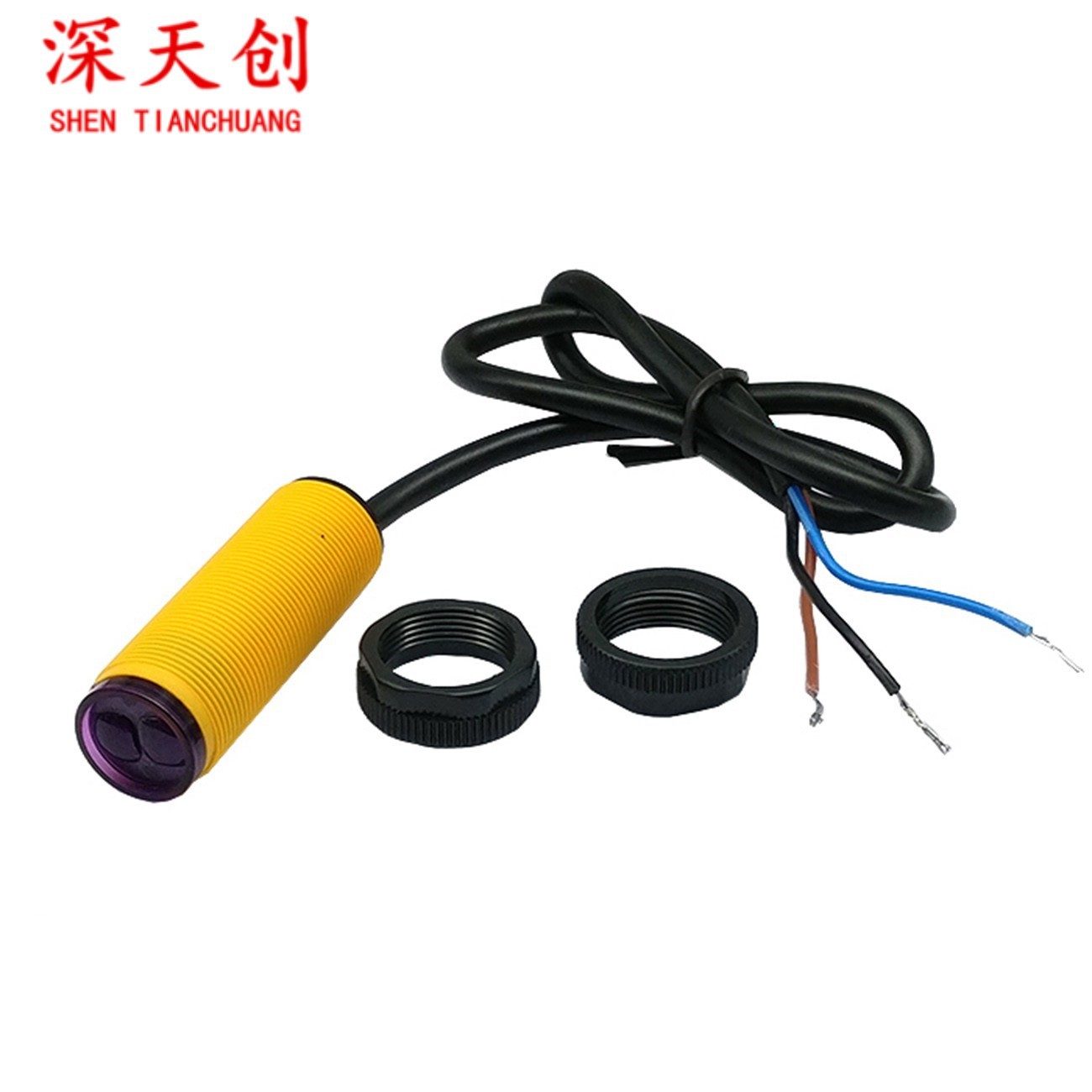

简介：

    这是一种集发射与接收于一体的光电传感器。检测距离可以根据要求进行调节。该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点，可以广泛应用于机器人避障、流水线计件等众多场合。

电气特性：
     U:5VDC
     I:100mA
     Sn:3-80CM

尺寸：

     直径:17MM
     传感器长度:45MM
     引线长度:45CM

     重20克

应用案例：

     1、生产线货物自动计数设备
     2、多功能提醒器
     3、走迷宫机器人

技术资料:http://www.kuaipan.cn/file/id_121557448606613673.htm

引脚说明    棕线是正极  蓝线是负极   黑线信号

注：由于接法超级简单，因此本品不带说明书，上述图即说明书，前方无障碍输出高电平，有障碍输出口（黄色）电平会从高电平变成低电平，工作原理已经标在图上了。

背面图有一个电位器可以调节障碍的检测距离，一旦调节好电位器（如调节好的最大距离60cm）则在有效距离内（如40cm处有障碍物、10cm处有障碍物）则输出低电平，低电平刚好给单片机识别。

在电路设计中可以再输出端黄线加上拉电阻10K到5V，再接入单片机检测，会比较稳定，如果采用随机检测可以采用单片机的外部硬件中断INT0 INT1等来实现。

 注意事项：
    为保护动作的可靠和寿命长，请避免有关规定以外的温度外界(户外)条件下，接近传感器虽为耐水结 构，若装上罩使用，勿使水和水容性切削油等淋到，则可更好地提高可靠性及寿命。还请避免在有化学药剂，特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用。

光电式传感器（光电开关）NPN常开
型号：E18-D80NK。

光电开关E18的技术参数:
1、输出电流 DC/SCR/继电器 Control output：100mA/5V供电
2、消耗电流 DC<25mA
3、响应时间 <2ms
4、指向角：≤15°,有效距离3-80CM可调
5、检测物体：透明或不透明体
6、工作环境温度：-25℃~+55℃
7、标准检测物体：太阳光10000LX以下 白炽灯3000LX以下
8、外壳材料：塑料
