该模块可用于测试电流和电压。
\
\
电压测试原理基于电阻分压器的原理设计，可使红色端子连接器的输入电压减小5倍。模拟输入电压最高为5 v，电压检测模块的输入电压不大于5Vx5 = 25V（如果使用3.3V系统，则输入电压不大于3.3Vx5 = 16.5V）。AVR芯片具有10位AD，因此该模块模拟的分辨率为0.00489V（5V / 1023），因此输入电压检测模块的最小电压为0.00489 Vx5 = 0.02445V。
\

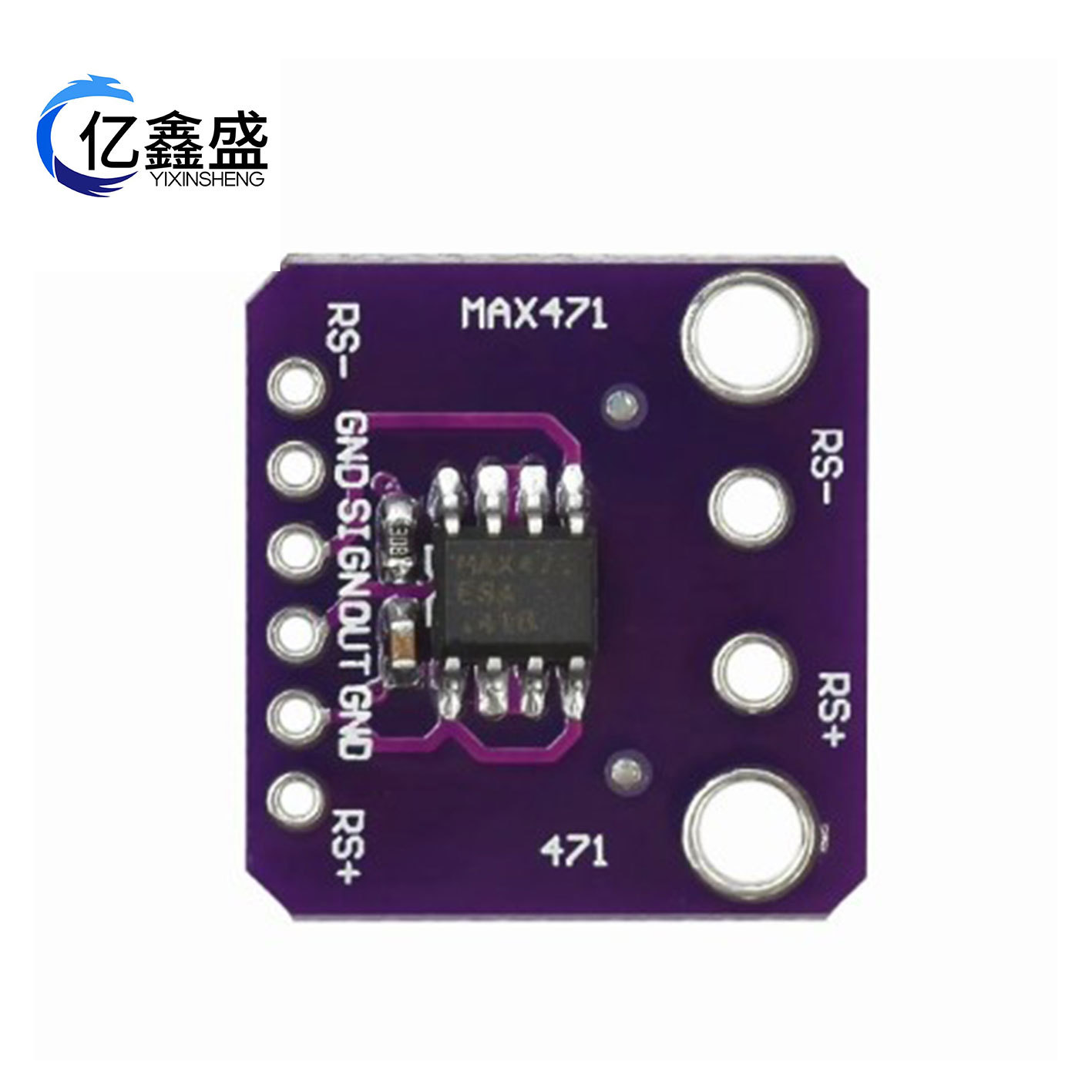

板上的MAX471芯片用于测试负载的消耗电流。
\
\
参数：
\
测试电压范围：DC3-25V（用于Arduino在5V上工作）或DC3-16.5V（在3.3V上工作）
\
测试电流范围：DC 0-3A
\

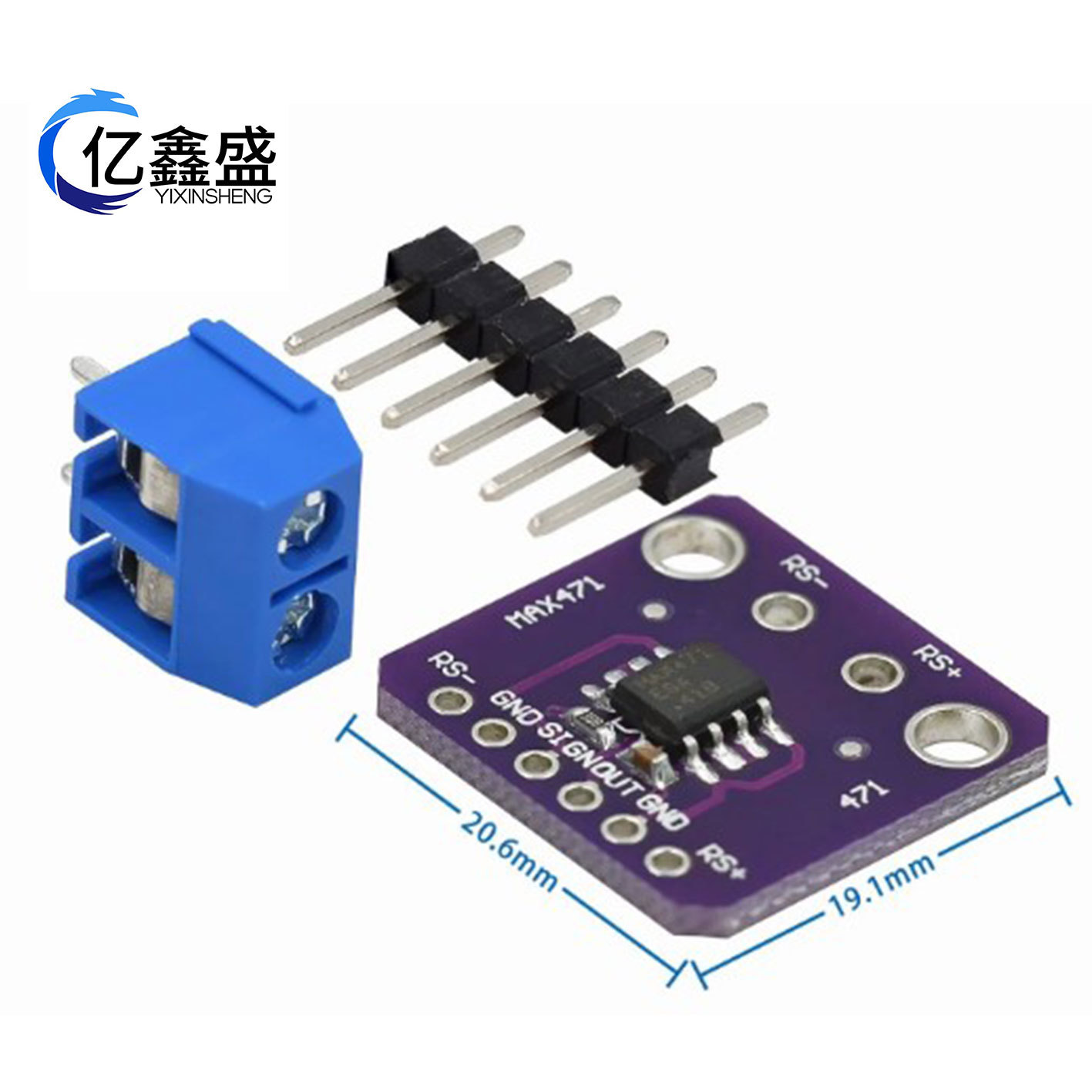

尺寸：19.5 * 20.3mm
\
\
套餐包括：
\
1个X MAX471电压电流传感器模块
