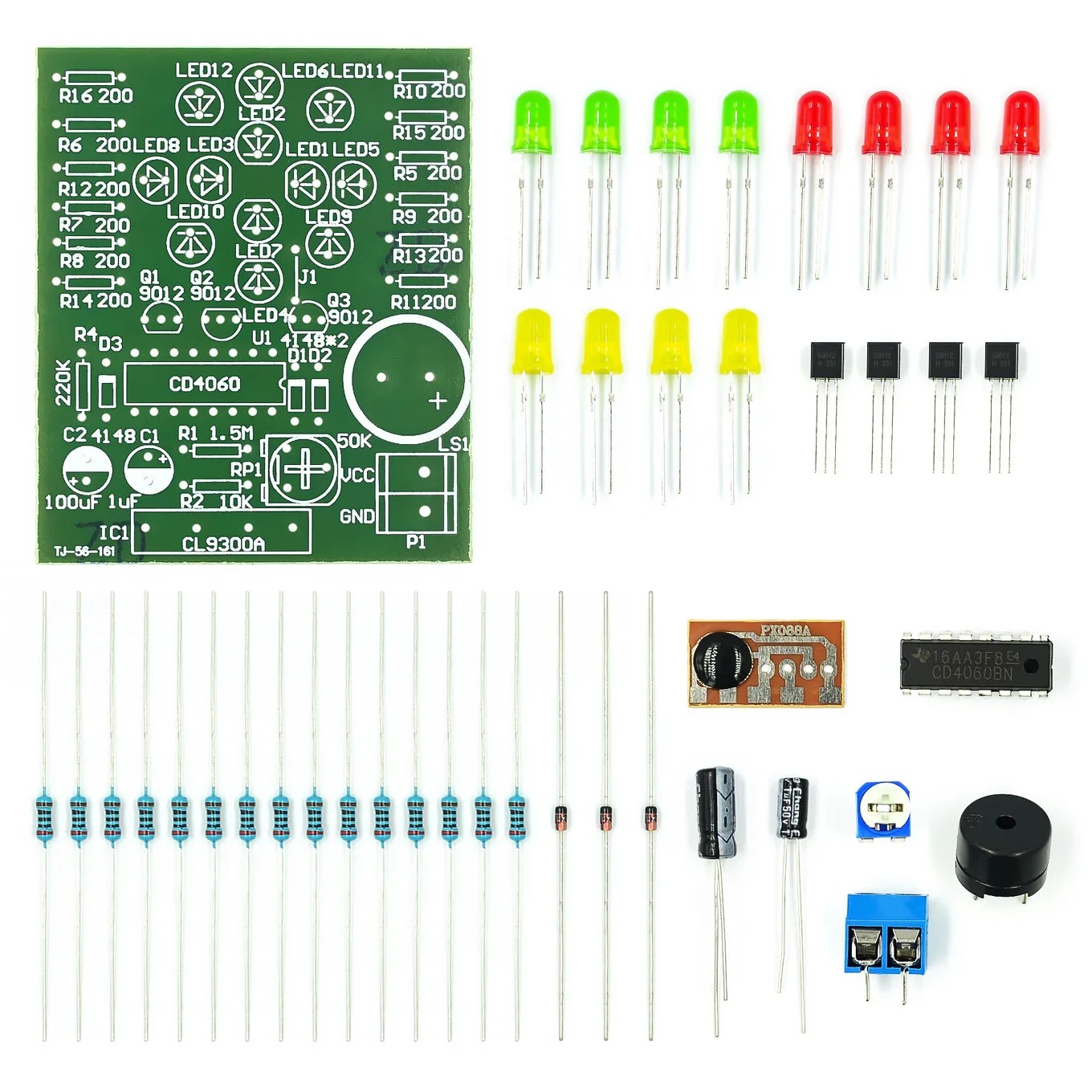

散件发货，需要自己焊接模块，有一定的电路板知识才可拍下，一经焊接不可退换。
电路工作电压：DC：3V～5V

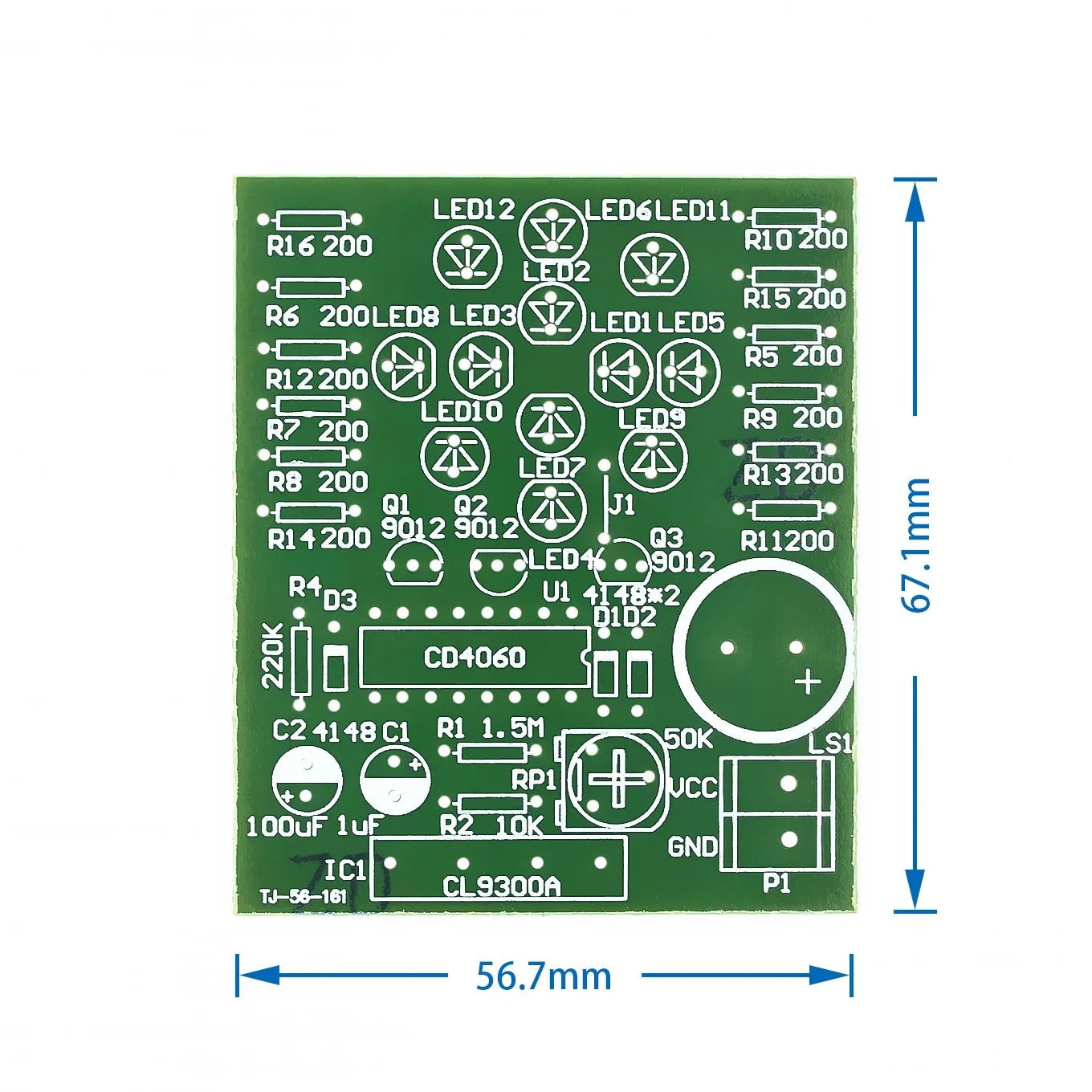

电路板尺寸：55mm*65mm

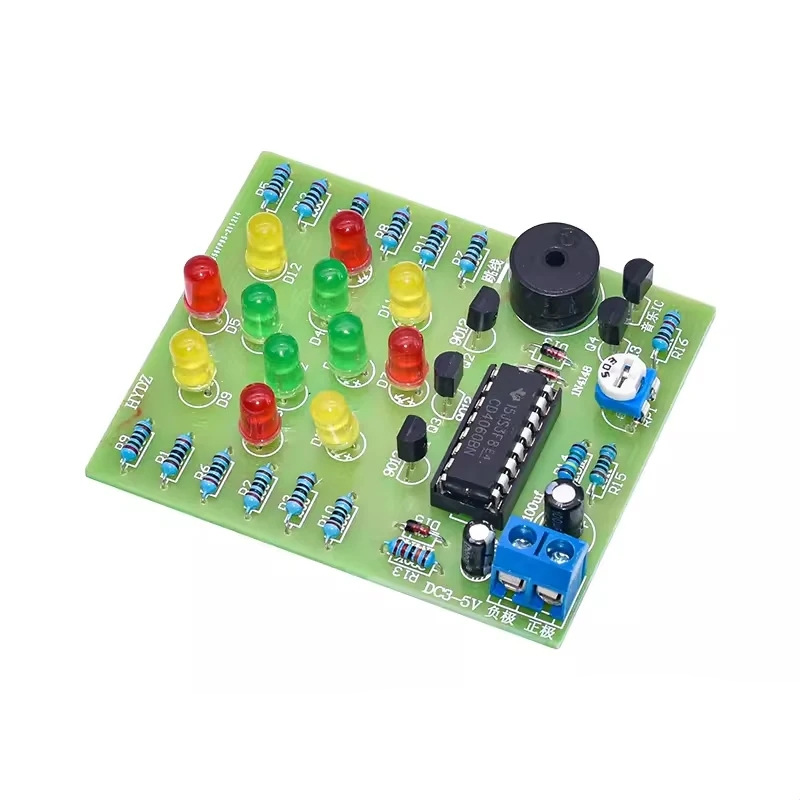

该套件简单易学声、光结合，是电子入门及电子爱好初学者的良好套材，同时能够激发制作者的兴趣及积积极，提高制作动手能力。
电路原理简介：U1：CD4060为带振荡器的14级二分频计数器,R14、R15、RP1、C1和U1的9、10、11脚内电路组成振荡器,振荡频率可由RP1调节。通电初始，定时时钟发生器首先经U1-12脚的电容清零复位，各输出级均为低电位。随着振荡器振荡，输出端U1的Q4-Q14以二进制形式递进输出，三组发光管也随输出端的高低电平变化而亮灭，当某端输出高电平时，对应组发光管灭，输出低电平时，对应组发光管亮。三极管Q1、Q2、Q3起驱动作用，D1、D2、D3起循环复位作用。U1的Q5、Q6、Q7均为高电平时复位。
