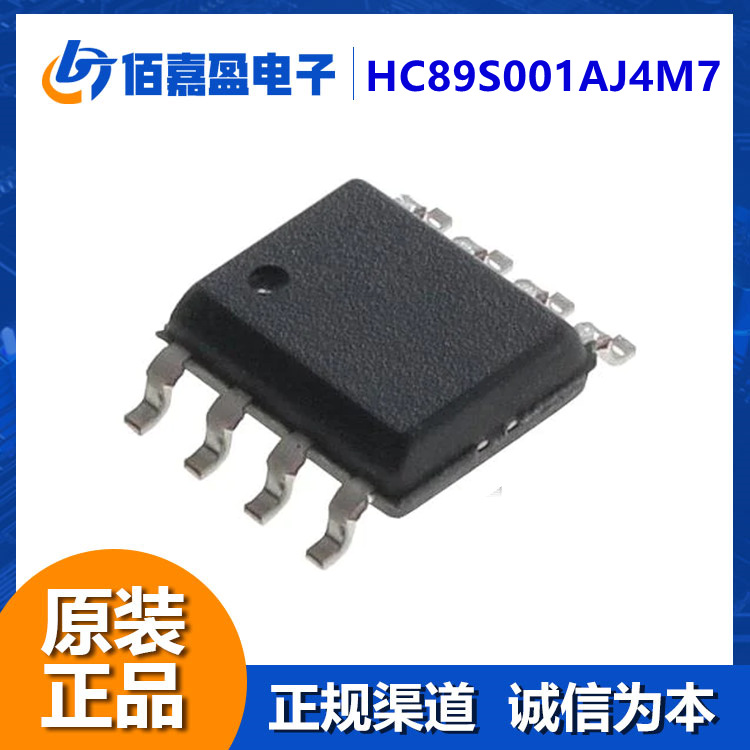

HC89S003A/001A 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机，内部有 16K Bytes FLASH 程序存储器，256Bytes IRAM+768Bytes XRAM，最多 18 个双向 I/O 口，5 个 16 位定时器 /计数器，3 组 12 位带死区控制互补 PWM，1 路 8 位 PWM，2 个 UART，1 个 SPI，1 个 IIC，16 个外部 中断，16+2 路 12 位 ADC，1 个低压检测模块，四种系统工作模式和多个中断源

CPU ⚫ 增强型1T 8051内核 ◆ ROM ⚫ 16K Bytes FLASH/128 Bytes EEPROM ⚫ IAP和ICP操作 ⚫ 灵活的代码保护模式 ◆ RAM ⚫ 256 Bytes IRAM ⚫ 768 Bytes XRAM ◆ 时钟 ⚫ 内部高精度 32MHz RC，可软件微调 ⚫ 内部 44KHz RC ⚫ 外部高频晶振 4MHz－20MHz ⚫ 外部低频晶振 32.768KHz ⚫ 多种时钟输出 ◆ 多种复位方式 ⚫ 上电复位（POR） ⚫ 多级低电压复位（BOR） - 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V ⚫ 看门狗复位 ⚫ 软件复位 ⚫ 堆栈溢出复位 ⚫ 外部低电平复位 ⚫ 外部管脚电压（1.2V）检测复位 ◆ I/O ⚫ 最多18个双向I/O口 ⚫ 多种模式可配：输入、带上拉输入、 带下拉输入、施密特输入、模拟输 入、强推挽输出、开漏输出、开漏带 上拉输出 ⚫ 外设功能引脚全映射模块PTM ⚫ 所有端口可配置1/2bias软件LCD驱动 ◆ 中断 ⚫ 17个中断源 ⚫ 4级中断优先级 ⚫ 16个外部中断 ◆ 定时器/计数器 ⚫ T0/T1兼容标准8051，16位自动重载 ⚫ T3可以工作在掉电模式 ⚫ T4可以使用外部信号触发定时 ⚫ T5带捕获功能 ◆ PWM ⚫ 最多3组12位带死区控制互补PWM - 可配置为 6 路独立输出 - 可当定时器使用 - 具有故障检测功能 - 可配置边沿对齐或中心对齐 ⚫ 1路8位单输出PWM ◆ 通讯模块 ⚫ 2 个 UART ⚫ 1 个 SPI ⚫ 1 个 IIC ◆ ADC 检测电路 ⚫ 支持16+2 ch 12位ADC检测 ⚫ ADC参考电压可选内部1.3/2/3/4V、外 部VREF、VDD ⚫ 软件触发、外部触发、定时器触发 ◆ 低电压检测模块 ⚫ 比较器功能 ⚫ VDD 多级电压检测，可中断 - 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V ◆ 循环冗余校验（CRC） ◆ 省电模式 ⚫ 空闲模式 ⚫ 掉电模式 ◆ 工作条件 ⚫ 宽电压 2.0V－5.5V ⚫ 温度范围-40°C－105°C ◆ 封装类型 ⚫ TSSOP20/QFN20 ⚫ SOP8 ◆ 支持 SWD、JTAG 仿真和下载

详细规格书请联系“客服”
