HC89S105A 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部最多64K Bytes
FLASH 程序存储器，256 Bytes IRAM 和4K Bytes XRAM，6 组双向I/O 口，1 个外设功能引脚全映射模
块PTM，6 个16 位定时器/计数器，2 个PCA 模块，3 组16 位带死区控制互补PWM，1 个8 位PWM，
2 个串行通信口，1 个IIC 通信口，1 个SPI 通信口，最多32+2 路12 位ADC，集成16*16、16/16、32/16
位乘除法器，四种系统工作模式（正常、低速、掉电和空闲）和20 个中断源。

CPU
⚫ 增强型1T 8051内核
◆ ROM
⚫ 64K Bytes FLASH
⚫ IAP和ICP操作
⚫ 灵活的代码保护模式
◆ RAM
⚫ 256 Bytes IRAM
⚫ 4K Bytes XRAM
◆ 时钟
⚫ 内部高精度32MHz RC
⚫ 外部高频晶振4MHz－24MHz
⚫ 外部低频晶振32.768KHz
⚫ 外设模块时钟可单独开关
◆ 多种复位方式
⚫ 上电复位（POR）
⚫ 多级低电压复位（BOR）
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V
⚫ 看门狗（WDT）复位
⚫ 软件复位
⚫ 外部管脚低电平复位
◆ I/O
⚫ 46/42/30个双向I/O口
⚫ 多种模式可配
⚫ 4级端口驱动电流可选
⚫ 外设功能引脚全映射模块PTM
⚫ 所有端口可配置为1/2bias、1/3bias软
件LCD驱动
◆ 中断
⚫ 多达20个中断源
⚫ 4级中断优先级
⚫ 16个外部中断
◆ 定时器/计数器
⚫ T0/T1兼容标准8051，16位自动重载
⚫ T3可以工作在掉电模式
⚫ T4可以使用外部信号触发定时
⚫ T5带捕获功能
◆ PWM
⚫ 最多3组16位带死区控制互补PWM
⚫ 具有故障检测功能
⚫ 1路8位单输出PWM
◆ PCA
⚫ 16位捕获/比较/软件定时
⚫ 8位PWM
◆ 通讯模块
⚫ 2 个UART
⚫ 1 个SPI
⚫ 1 个IIC
◆ ADC 检测电路
⚫ 支持最多32+2通道12位ADC检测
⚫ ADC参考电压可选内部或外部Vref
⚫ 模拟看门狗
◆ 低电压检测模块
⚫ VDD 多级电压检测，可中断
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
⚫ 外部管脚电压（1.2V）检测，可中断
⚫ 比较器功能
◆ 循环冗余校验（CRC）
◆ 乘除法器
⚫ 集成16*16、16/16、32/16 位乘除法器
◆ 省电模式
⚫ 空闲模式
⚫ 掉电模式
◆ 双线/JTAG 仿真和下载
◆ 工作条件
⚫ 宽电压2.0V－5.5V
⚫ 温度范围-40°C－+105°C

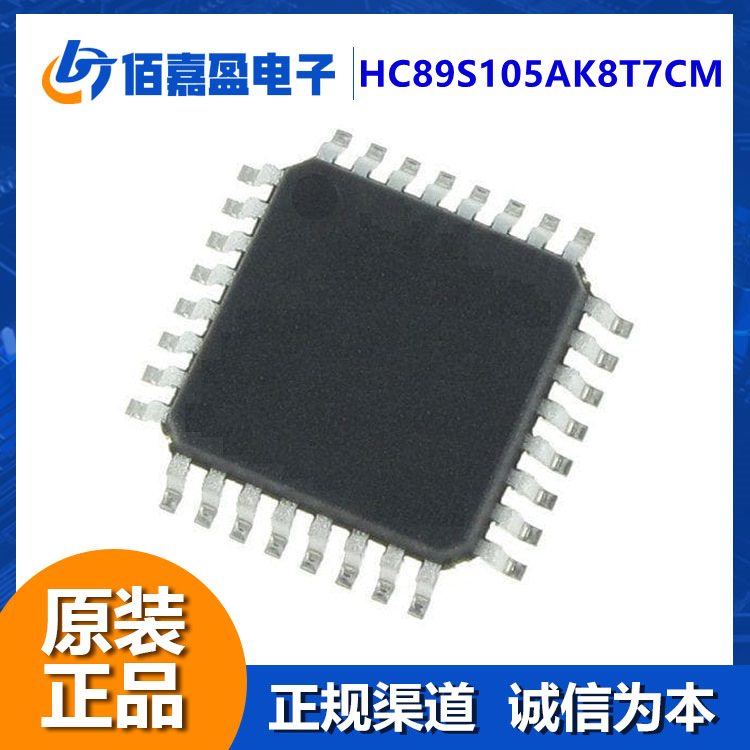

◆ 封装类型
⚫ LQFP48、LQFP44、LQFP32

详细规格书请联系“客服”
