A和B一样的功能用的.只是要用屏就得认好。不同屏就要用不同程序.

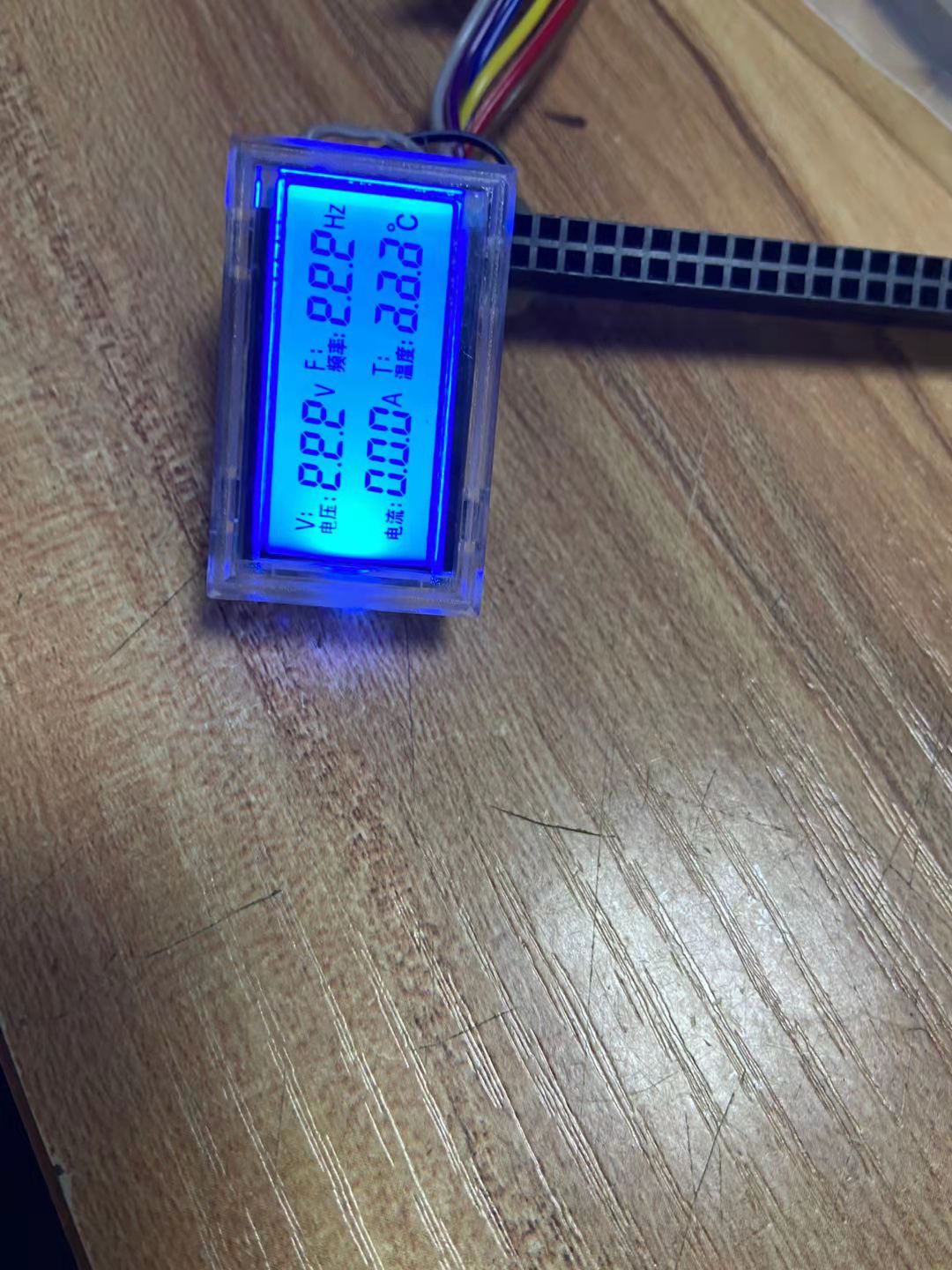

（此款液晶显示屏带蓝色背光的）

题1：如果显示不能显示，先用一脚和二脚 用5V测试一下正常不。

问：显示屏不亮

注意接法，需要有驱动，跟有信号才亮

参考资料链接：https://pan.baidu.com/s/1-qtpNoOzpIF0zHOILA5DsQ
提取码：v8yk


EG8010 纯正弦波逆变器专用芯片

1、产品描述

EG8010是一款数字化的、功能很完善的自带死区控制的纯正弦波逆变发生器芯片，应用于DC-DC-AC两级功率变换架构或DC-AC单级工频变压器升压变换架构，外接12MHz晶体振荡器，能实现高精度、失真和谐波都很小的纯正弦波50Hz或60Hz逆变器专用芯片。该芯片采用CMOS工艺，内部集成SPWM正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、RS232串行通讯接口和12832串行液晶驱动模块等功能。

2、产品特点

* 5V单电源供电

* 引脚设置4种纯正弦波输出频率： 50Hz纯正弦波固定频率 60Hz纯正弦波固定频率 0-100Hz纯正弦波频率可调 0-400Hz纯正弦波频率可调

* 单极性和双极性调制方式

* 自带死区控制，引脚设置4种死区时间： 300nS死区时间 500nS死区时间 1.0uS死区时间 1.5uS死区时间

* 外接12MHz晶体振荡器

* PWM载波频率23.4KHz

* 电压、电流、温度反馈实时处理

* 过压、欠压、过流、过热保护功能

* 引脚设置软启动模式1S的响应时间

* 串口通讯设置输出电压、频率等参数

* 外接串口128*32液晶显示模块显示逆变器的电压、频率、温度和电流等信息

3、应用领域

* 单相纯正弦波逆变器

* 光伏发电逆变器

* 风力发电逆变器

* 不间断电源UPS系统

* 数码发电机系统

* 中频电源

* 单相电机调速控制器

* 单相变频器

* 正弦波调光器

* 正弦波调压器

* 正弦波发生器
