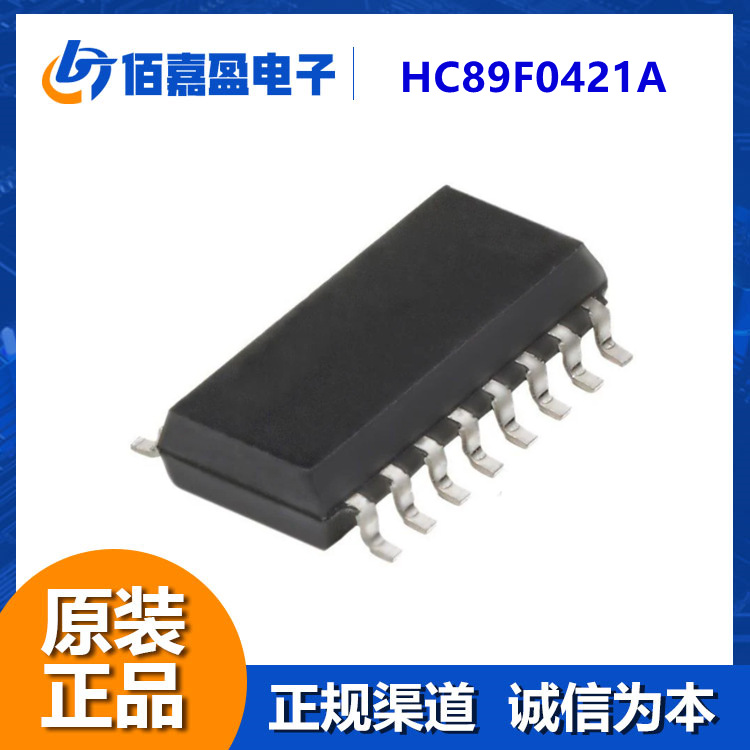

HC89F0431A/0421A/0411A 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内
部有16K Bytes FLASH 程序存储器，256Bytes IRAM+768Bytes XRAM，最多18 个双向I/O 口，5 个16
位定时器/计数器，3 组12 位带死区控制互补PWM，1 路8 位PWM，2 个UART，1 个SPI，1 个IIC，
16 个外部中断，16+2 路12 位ADC，1 个低压检测模块，四种系统工作模式和多个中断源

CPU
⚫ 增强型1T 8051内核
◆ ROM
⚫ 16K Bytes FLASH/128 Bytes EEPROM
⚫ IAP和ICP操作
⚫ 灵活的代码保护模式
◆ RAM
⚫ 256 Bytes IRAM
⚫ 768 Bytes XRAM
◆ 时钟
⚫ 内部高精度32MHz RC，可软件微调
⚫ 内部44KHz RC
⚫ 外部高频晶振4MHz－20MHz
⚫ 外部低频晶振32.768KHz
⚫ 多种时钟输出
◆ 多种复位方式
⚫ 上电复位（POR）
⚫ 多级低电压复位（BOR）
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V
⚫ 看门狗（WDT）复位
⚫ 软件复位
⚫ 堆栈溢出复位
⚫ 外部管脚低电平复位
⚫ 外部管脚电压（1.2V）检测复位
◆ I/O
⚫ 最多18个双向I/O口
⚫ 多种模式可配：输入、带上拉输入、
带下拉输入、施密特输入、模拟输
入、强推挽输出、开漏输出、开漏带
上拉输出
⚫ 外设功能引脚全映射模块PTM
⚫ 所有端口可配置1/2bias软件LCD驱动
◆ 中断
⚫ 17个中断源
⚫ 4级中断优先级
⚫ 16个外部中断
◆ 定时器/计数器
⚫ T0/T1兼容标准8051，16位自动重载
⚫ T3可以工作在掉电模式
⚫ T4可以使用外部信号触发定时
⚫ T5带捕获功能
◆ PWM
⚫ 最多3组12位带死区控制互补PWM
- 可配置为6 路独立输出
- 可当定时器使用
- 具有故障检测功能
- 可配置边沿对齐或中心对齐
⚫ 1路8位单输出PWM
◆ 通讯模块
⚫ 2 个UART
⚫ 1 个SPI
⚫ 1个IIC
◆ ADC 检测电路
⚫ 支持16+2 ch 12位ADC检测
⚫ ADC参考电压可选内部1.3/2/3/4V、外
部VREF、VDD
⚫ 软件触发、外部触发、定时器触发
◆ 低电压检测模块
⚫ 比较器功能
⚫ VDD 多级电压检测，可中断
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
◆ 循环冗余校验（CRC）
◆ 省电模式
⚫ 空闲模式
⚫ 掉电模式
◆ 工作条件
⚫ 宽电压2.0V－5.5V
⚫ 温度范围-40°C－105°C
◆ 封装类型
⚫ TSSOP20/SOP20
⚫ SOP16/SOP8
◆ 支持SWD、JTAG 仿真和下载

详细规格书请联系“客服”
