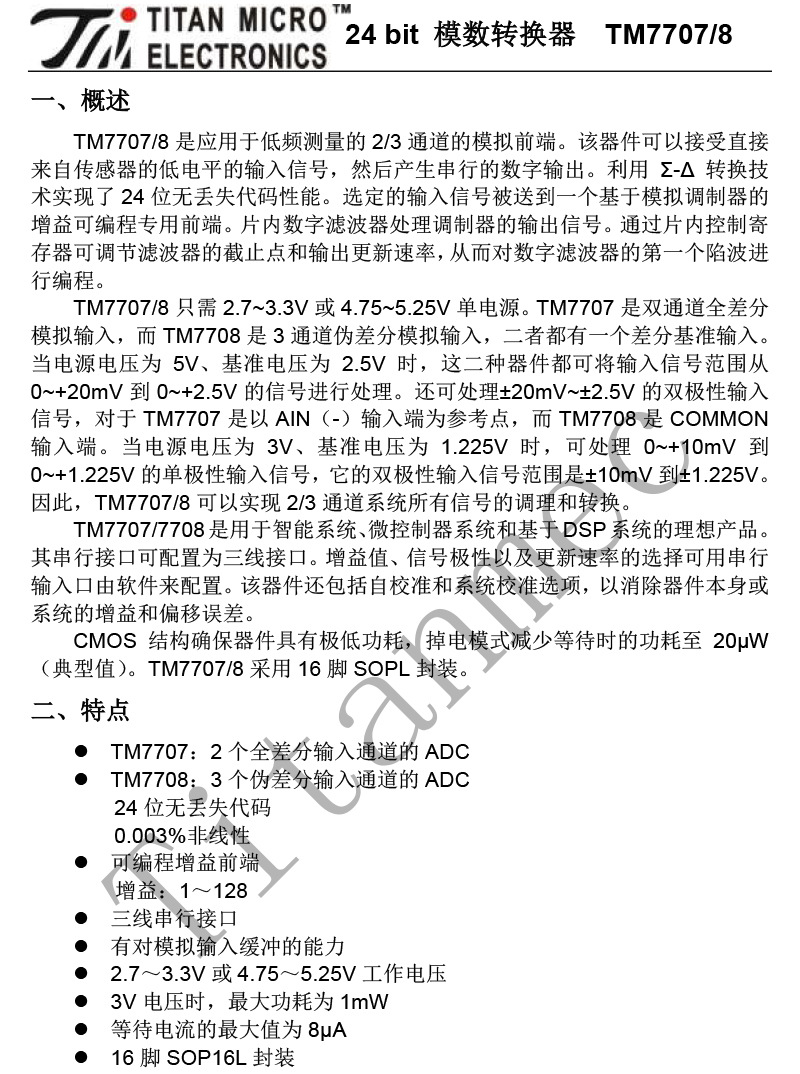

规格书参考
天微
TM7707 SOP-16
24 bit 模数转换器
一、概述
TM7707/8 是应用于低频测量的 2/3 通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号，然后产生串行的数字输出。利用 Σ-Δ 转换技术实现了 24 位无丢失代码性能。选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号。通过片内控制寄存器可调节滤波器的截止点和输出更新速率，从而对数字滤波器的第一个陷波进行编程。
TM7707/8 只需 2.7~3.3V 或 4.75~5.25V 单电源。TM7707 是双通道全差分
模拟输入，而 TM7708 是 3 通道伪差分模拟输入，二者都有一个差分基准输入。
当电源电压为 5V、基准电压为 2.5V 时，这二种器件都可将输入信号范围从
0~+20mV 到 0~+2.5V 的信号进行处理。还可处理±20mV~±2.5V 的双极性输入
信号，对于 TM7707 是以 AIN（-）输入端为参考点，而 TM7708 是 COMMON
输入端。当电源电压为 3V、基准电压为 1.225V 时，可处理 0~+10mV 到
0~+1.225V 的单极性输入信号，它的双极性输入信号范围是±10mV 到±1.225V。
因此，TM7707/8 可以实现 2/3 通道系统所有信号的调理和转换。
TM7707/7708是用于智能系统、微控制器系统和基于DSP系统的理想产品。
其串行接口可配置为三线接口。增益值、信号极性以及更新速率的选择可用串行
输入口由软件来配置。该器件还包括自校准和系统校准选项，以消除器件本身或
系统的增益和偏移误差。
CMOS 结构确保器件具有极低功耗，掉电模式减少等待时的功耗至 20μW
（典型值）。TM7707/8 采用 16 脚 SOPL 封装。
二、特点
TM7707：2 个全差分输入通道的 ADC
TM7708：3 个伪差分输入通道的 ADC
24 位无丢失代码
0.003%非线性
可编程增益前端
增益：1～128
三线串行接口
有对模拟输入缓冲的能力
2.7～3.3V 或 4.75～5.25V 工作电压
3V 电压时，最大功耗为 1mW
等待电流的最大值为 8μA
16 脚 SOP16L 封装
