HC89F3541/3531/3421是一颗采用高速低功耗CMOS工艺设计开发的增强型8位触摸单片机，内部有32K Bytes FLASH程序存储器，256 Bytes IRAM和1K Bytes XRAM，最多30个双向I/O口，1个外设功能引脚全映射模块PTM ，5个16位定时器/计数器，3组12位带死区控制互补PWM，1 个8位PWM，2个UART，1个SPI，一个IIC，最多26个外部中断，最多16通道电容触摸按键检测，最多16+2路12位ADC，四种系统工作模式（正常、低速、掉电和空闲）和19个中断源。

CPU
 增强型 1T 8051 内核
 ROM
 32K Bytes FLASH
 IAP 和 ICP 操作
 支持双线及 JTAG 仿真
 灵活的代码保护模式
 RAM
 256 Bytes IRAM
 1K Bytes XRAM
 时钟
 内部高精度32MHz RC
 内部44KHz RC
 外部高频晶振 4MHz 20MHz
 外部低频晶振 32.768KHz
 多种时钟输出
 多种复位方式
 上电复位（POR）
 多级低电压复位（BOR）
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V
 看门狗（WDT）复位
 软件复位
 堆栈溢出复位
 外部管脚低电平复位
 外部管脚电压（1.2V）检测复位
 I/O
 最多30个双向I/O口
 开漏、上下拉、施密特、输入输出、驱动能力可配置；
 外设功能引脚全映射模块PTM
 所有端口4种驱动能力可配置
 所有端口可配置为1/2bias、1/3bias软件LCD驱动
 中断
 19个中断源
 4级中断优先级
 最多26个外部中断
 定时器/计数器
 T0/T1兼容标准8051，16位自动重载
 T3可以工作在掉电模式
 T4可以使用外部信号触发定时
 T5带捕获功能
 PWM
 最多3组12位带死区控制互补PWM
- 可配置为6路独立输出
- 可当定时器使用
- 具有故障检测功能
 1路8位单输出PWM
 通讯模块
 2个UART
 1个SPI
 1个IIC
 ADC检测电路
 支持最多16+2 ch 12位ADC检测
 ADC参考电压可选内部VREF(2V/3V/4V)、外部VREF、VDD
 支持5种转换模式：单次模式、 连续模式、 带缓存的连续模式、 单次扫描模式、连续扫描模式
 电容触摸按键（CTK）检测电路
 支持最多16ch电容触摸按键检测
 灵活的灵敏度调节能力
 防水、抗干扰
 提供完整触摸库
 低电压检测模块
 VDD多级电压检测，可中断
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
 循环冗余校验（CRC）
 省电模式
 空闲模式

掉电模式
 工作条件
 宽电压2.0V 5.5V
 温度范围-40°C ~~+85°C
 封装类型
 LQFP32
 SOP28
 SOP24
 SOP /DIP 20

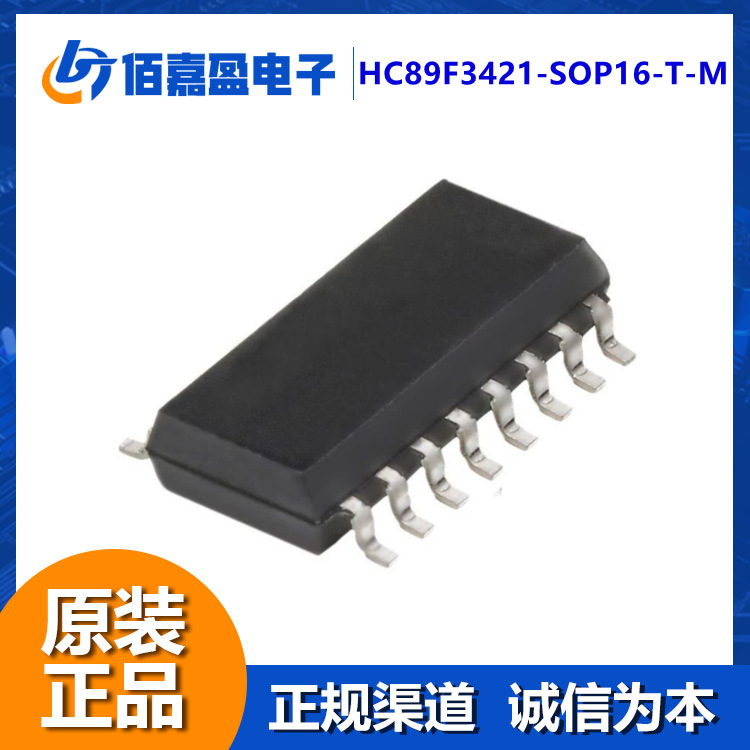

 SOP16

详细规格书请联系“客服”
