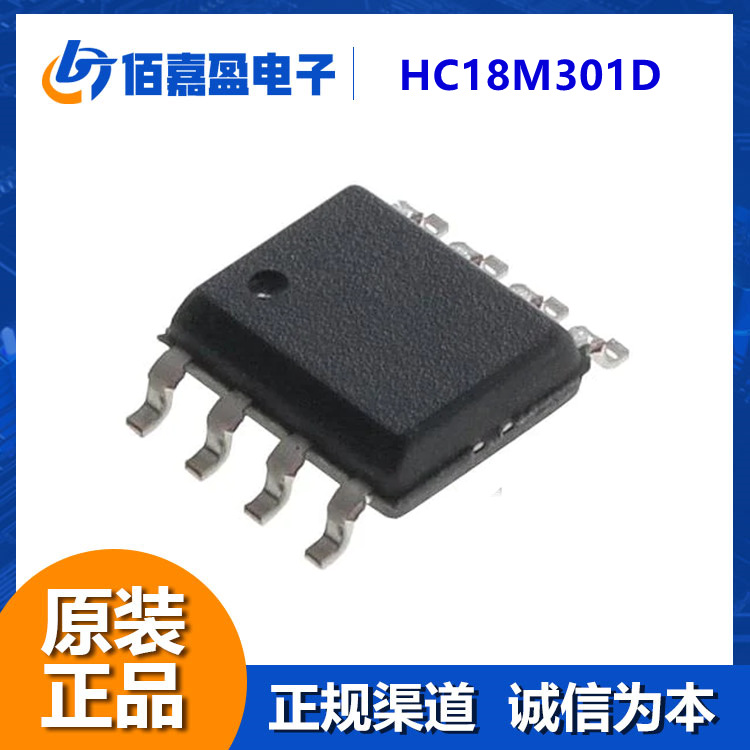

HC18M30 x D 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位触摸单片机，内部有4K*16bit MTP 程序存储器，512 *8bit RAM RAM，最多26 个双向I/O 口，3 个定时器 计数器，1 组12 位带死区控制互补PWMPWM，1 个UARTUART，1 个SPISPI，1 个IICIIC，1 个外部中断，P ORT B 端口支持电平中断，最多12 通道电容触摸按键检测，最多15+1 路12 位ADCADC，内置高性能的电源稳压电路，四种系统工作模式（高频、低频、绿色、休眠）和12 个中断源。

CPU
⚫
36 条高性能精简指令
⚫
8 级堆栈缓存器
⚫
立即、直接和两组间接寻址模式
⚫
16 位RDT 查表
◆
ROM
⚫
4 K *16 bit ROM
◆
RAM
⚫
512 Bytes RAM
◆
EEPROM
⚫
128 Bytes
◆
时钟
⚫
内部高精度32MHz RC
⚫
内部32KHz RC
◆
多种复位方式
⚫
上电复位（POR）
⚫
多级低电压复位（BOR）
-
4.2/3.9/3.6/3.0/2.6/2.4/2.0
⚫
看门狗（WDT）复位
◆
I/O
⚫
最多26个双向I/O口
⚫
上下拉、输入输出
⚫
外设功能引脚部分映射
◆
中断
⚫
12个中断源
⚫
1个外部中断
⚫
PORTB口支持端口电平变化中断
◆
定时器/计数器
⚫
Timer0：带有预分频器的8位定时器/计数器
⚫
Timer1：带有预分频器的16位定时器/计数器
⚫
Timer2：带有8位周期寄存器的8位定时器
◆
PWM
⚫
1组12位带死区控制互补PWM
-
可配置为2路独立输出
-
可当定时器使用
-
具有故障检测功能
◆
通讯模块
⚫
1个UART
⚫
1个SPI
⚫
1个IIC(仅支持主机模式)
◆
ADC检测电路
⚫
支持最多15+1 ch 12位ADC检测
⚫
ADC参考电压可选内部VREF(1.3V/2V/3V/4V)、外部VREF、VDD
◆
电容触摸按键（CTK）检测电路
⚫
支持最多12ch电容触摸按键检测
⚫
灵活的灵敏度调节能力
◆
省电模式
⚫
低频模式
⚫
绿色模式
⚫
休眠模式
◆
工作条件
⚫
宽电压2.0V 5.5V
⚫
温度范围-40°C ~~+85°C
◆
封装类型
⚫
SOP28
⚫
S SOP2 4
⚫
SOP2 0
⚫
SOP 16
⚫
SOP 8
