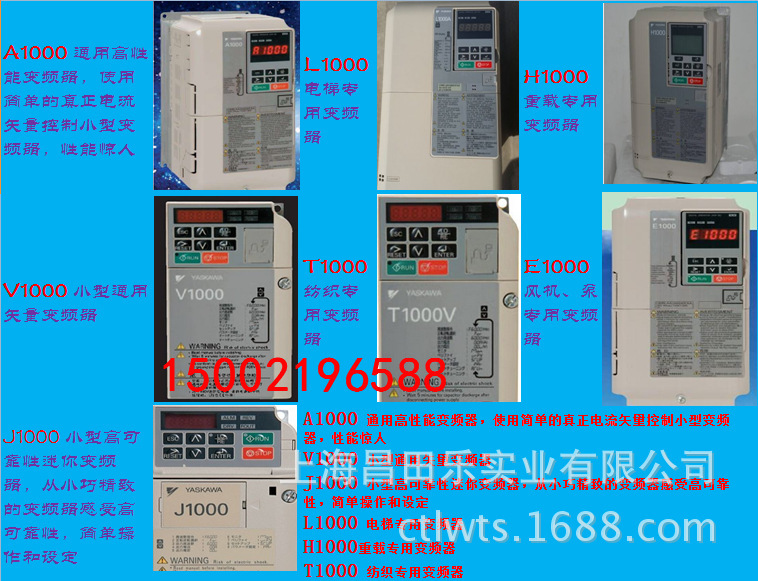

安川1

安川变频器

H1000超重负载高性能变频器

A1000通用高性能变频器，使用简单的电流矢量控制小型变频器，性能惊人

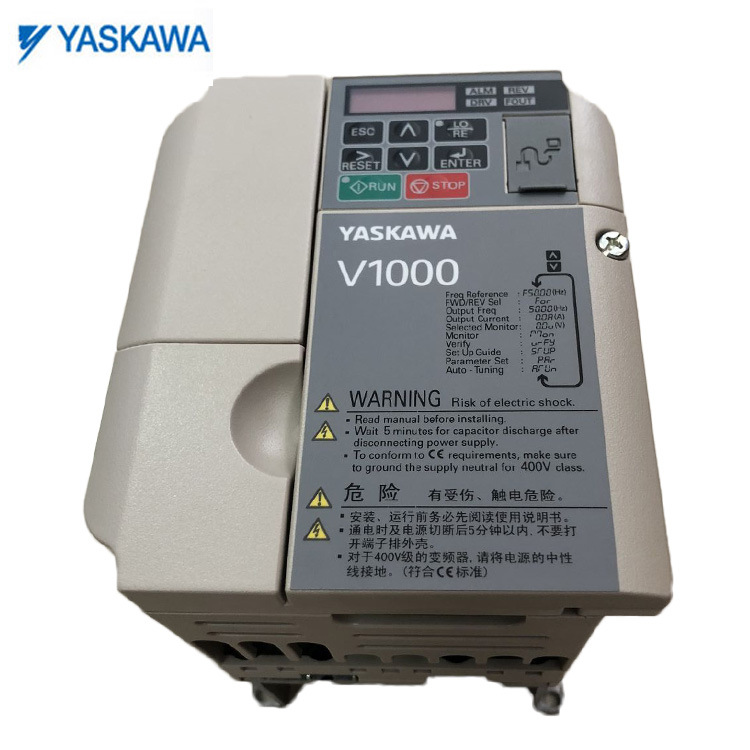

.1000小型通用矢量变频器

J1000小型高可靠性迷你变频器，从小巧的变频器感受高可靠性，简单操作和设定

L1000电梯变频器

T1000纺织变频器

E1000风机、泵变频器

T1000.系列：

带有纺织机械功能的小型矢量控制变频器!

为机械提供适宜的驱动，可驱动同步电机和感应电机，标配摆频功能，完备的瞬时停电对策实现*控制，为您提供各种专业解决方案。

容量范围

200.级（三相电源用）0.1~18.5kW

200.级（单相电源用）0.1~3.0kW

400.级（三相电源用）0.2~18.5kW

应用范围：

纺织机械

特点1 *控制
● 可驱动同步电机和感应电机
    ■ 1台多用
       T1000.变频器可适应各类电机，除了感应电机，还可驱动以往一直使用变频器的同步电机
       （IPM电机、SPM电机）。因此，该变频器通用性强，实现了变频器备件的通用化。

● 标配摆频功能
    ■ 使用*的摆频功能，线能均匀整齐的收卷
       <何为摆频功能>
       变频器的输出频率相对于频率指令，呈周期性小幅变化的功能。这个变化量称之为摆频波形。

       • 可以对摆频速度叠加的摆频波形进行.调
       • 可从外部接点切换摆频波形的ON/OFF
       • 波形的状态（上升中/下降中）可以输出到外围控制器

特点2 高可靠性
● 考虑到环境的长寿命设计，保养简单
    ■ 耐环境的强化产品
       标配有耐湿、耐尘的强化产品，并配有无散热片型。

    ■ 放心！长寿命设计
       风扇、电容器寿命为10年（设计寿命）。维护时期可通过监控器查看。
       （注）为环境温度40°C，负载率80%，24小时连续运行时的数值。此数值随使用条件而异。
    ■ 符合欧洲RoHS指令
       标准产品符合欧洲特定有害物质使用限制（RoHS）指令。
    ■ 丰富的监视功能
       除输出频率、输出电流外，对累计耗电量、输入输出端子状态等的运行状态也能进行监视，功能更强。
       并且，能对故障发生是的状态进行监视及多可保存10次故障履历，有助于维护。
    ■ 校验功能
       在校验模式下可以对已变更出场设定的参数进行统一确认。也可显示通过自学习和根据用途选择自动变更的
       参数。变更参数的确认既简单又可靠。
● 缩短停机时间
       • 采用世界的带参数备份功能的可拆卸式端子排，即使变频器发生故障，也无需拆装控制接线和
          设定参数！
       • 确保能在短时间内更换变频器。

特点3 高性价比
● 各种现场网络
       • 标准配置了RS-422/485通0功能（MEMOBUS/Modbus协议），再通过安装通0选配卡，可对应主要
          的开放式现场网络
       • 另外备有可仅切断电路电源的24.控制电源装置（选购件）。即使在停电时也可由上位PLC进行0息监视

T1000. 产品规格

● 400.级（三相）

型号 CIMR-TB4.			0001	0002	0004	0005	0007
适用电机容量(kW)<1>		轻载额定	0.4	0.75	1.5	2.2	3.0
适用电机容量(kW)<1>		重载额定	0.2	0.4	0.75	1.5	2.2
输入	额定输入电流(A)<2>	轻载额定	1.2	2.1	4.3	5.9	8.1
输入	额定输入电流(A)<2>	重载额定	1.2	1.8	3.2	4.4	6.0
输出	额定输出容量(k.A)<3>	轻载额定<4>	0.9	1.6	3.1	4.1	5.3
	额定输出容量(k.A)<3>	重载额定<5>	0.9	1.4	2.6	3.7	4.2
	额定输出电流(A)	轻载额定<4>	1.2	2.1	4.1	5.4	6.9
	额定输出电流(A)	重载额定<5>	1.2	1.8	3.4	4.8	5.5
	过载耐量		轻载额定：额定输出电流的120% 60秒重载额定：额定输出电流的150% 60秒（用于往复性负载的用途时，需要降低额定值）
	载波频率		2kHz（2~15kHz：可根据参数变更）
	输出电压(.)		三相380~440.（对应输入电压）
	输出频率(Hz)		400Hz（可根据参数变更）
电源	额定电压·额定频率		三相380~480. 50/60Hz
	允许电压波动		-15%~10%
	允许频率波动		±5%
	电源设备容量(k.A)	ND额定	1.1	1.9	3.9	5.4	7.4
	电源设备容量(k.A)	HD额定	1.1	1.6	2.9	4.0	5.5

型号 CIMR-TB4.			0009	0011	0018	0023	0031	0038
适用电机容量(kW)<1>		轻载额定	3.7	5.5	7.5	11.0	15.0	18.5
适用电机容量(kW)<1>		重载额定	3.0	3.7	5.5	7.5	11.0	15.0
输入	额定输入电流(A)<2>	轻载额定	9.4	14.0	20.0	24.0	38.0	44.0
输入	额定输入电流(A)<2>	重载额定	8.2	10.4	15.0	20.0	29.0	39.0
输出	额定输出容量(k.A)<3>	轻载额定<4>	6.7	8.5	13.3	17.5	23.6	29.0
	额定输出容量(k.A)<3>	重载额定<5>	5.5	7.0	11.3	13.7	18.3	23.6
	额定输出电流(A)	轻载额定<4>	8.8	11.1	17.5	23.0	31.0	38.0
	额定输出电流(A)	重载额定<5>	7.2	9.2	14.8	18.0	24.0	31.0
	过载耐量		轻载额定：额定输出电流的120% 60秒重载额定：额定输出电流的150% 60秒（用于往复性负载的用途时，需要降低额定值）
	载波频率		2kHz（2~15kHz：可根据参数变更）
	输出电压(.)		三相380~440.（对应输入电压）
	输出频率(Hz)		400Hz（可根据参数变更）
电源	额定电压·额定频率		三相380~480. 50/60Hz
	允许电压波动		-15%~10%
	允许频率波动		±5%
	电源设备容量(k.A)	ND额定	8.6	13.0	18.0	22.0	35.0	40.0
	电源设备容量(k.A)	HD额定	7.5	9.5	14.0	18.0	27.0	36.0

<1>	适用电机容量为本公司制造的220.，60Hz 4级标准电机的容量。更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。
<2>	额定输入电流值不仅受到电源变压器、输入侧电抗器、接线状况的影响，而且还随电源侧的阻抗而波动。
<3>	额定输出容量在额定输出电压为440.的条件下计算得出。
<4>	载波频率为2kHz时的数值。载波频率时，需要降低电流。
<5>	载波频率为8kHz时的数值。载波频率时，需要降低电流。
	（注）	在重载额定（HD）与轻载额定（ND）中，额定输入电流、额定输出电流、过载耐量、载波频率、电流限制的数值各不相同。
		如果将C6-01设定为“0”，则选择重载额定（HD）。如果设定为“1”，则选择轻载额定（ND）。出场设定为轻载额定（C6-01=1）。

● 通用规格

为获得表中所述“无PG矢量控制”的规格，需进行旋转形自学习。

项目		规格
控制特性	控制方式	从以下方式中选择无PG矢量控制(电流矢量)、无PG ./f控制、PM用无PG矢量控制(适用于SPM、IPM)
	频率控制范围	0.01~400Hz
	频率精度 (温度波动)	数字式输入：输出频率的±0.01%以内（-10~+50°C）模拟量输入：输出频率的±0.1%以内（25°C±10°C）
	频率设定分辨率	数字式输入：0.01Hz 模拟量输入：输出频率的1/1000
	输出频率分辨率 (运算分辨率)	输出频率的20bit
	频率设定0号	主速频率指令：DCO.~+10.(20kΩ)，4~20mA(250Ω)，0~20mA(250Ω) 主速指令：脉冲序列输入（32kHz）
	起动转矩	200%/0.5Hz（无PG矢量控制 IM在3.7kW以下、只用重载额定时） 50%/6Hz（PM用无PG矢量控制）
	速度控制范围	1:100（无PG矢量控制） 1:40（无PG./f控制） 1:10（PM用无PG矢量控制）
	速度控制精度	±0.2%（无PG矢量控制）<1>
	速度响应	5Hz(25°C±10°C)（无PG矢量控制）（进行旋转形自学习时：温度波动除外）
	转矩限制	有（用参数设定，无PG矢量控制时可在4个象限单独设定）
	加减速时间	0.00~6000.0秒（加速、减速单独设定：4种切换）
	制动转矩	短时间平均减速转矩<2>：电机容量0.1/0.2kW：150%以上， 0.4/0.75kW：以上，1.5kW：50%以上，2.2kW以上：20%以上连续转矩：约20%（连接制动电阻器选购件时<3>约125%，10%ED，10秒，内置制动晶体管）
	电压/频率特性	可任意制定或选择固定的./f曲线
控制特性	主要功能	瞬时停电再起动、速度搜索、过转矩/转矩不足检出、转矩限制、9段速运行()、加减速时间切换、S字加减速、3线制顺控、自学习（旋转形、线间电阻的停止形）、DWELL功能、冷却风扇ON/OFF功能、滑差补偿、转矩补偿、频率指令上下限设定、起动时、停止时直流制动、PID控制（带暂停功能）、节能控制、 MEMOBUS通0（RS-485/422115.2kbps）、故障重试、插入功能等
保护功能	电机保护	通过输出电流对电机过热进行保护
	瞬时过电流保护	重载额定输出电流的200%以上时停止
	过载保护	额定输出电流的150%达 60秒时停止（重载额定(HD)时）<4>
	过电压保护	200.级：主回路直流电压约为410.以上时停止 400.级：主回路直流电压约为820.以上时停止
	低电压保护	主回流直流电压低于以下值时停止<5>：约190.（三相200.）、约160.（单相200.）约380.（三相400.）、约350.（三相380.）
	瞬时停电补偿	约15ms以上时停止（出厂设定），根据参数的设定，约2秒内停电恢复，继续运行<6>
	散热片过热保护	由热敏电阻保护
	制动电阻器过热保护	检出制动电阻器（选购件ERF型3%ED）过热
	失速	加速中、运行中：可通过参数分别设定动作电流值，还可选择有、无减速中：仅可选择有、无
	接地短路保护	通过电子回路保护<7>
	充电中显示	在主回路直流电压约50.以下前充电指示灯点亮
环境	安装场所	室内
	环境温度	-10~50°C（带散热片型），-10~50°C（无散热片型）（在35°C以上的环境下使用时，需要减低额定值或对变频器周围通风）
	湿度	95%RH以下（不得结露）
	保存温度	-20～60ºC（运输期间等的短时间温度）
	海拔高度	1000m以下
	振动	低于10~20Hz时：9.8m/s2 低于20~50Hz时：5.9m/s2
	环境	请将变频器安装在如下场所 •无油雾、腐蚀性气体、易燃性气体、尘埃等的场所 •金属粉末、油、水等异物不会进入变频器内部的场所（请勿将变频器安装在木材等易燃物的上面） •无放射性物质、易燃性的场所 •无有害气体及液体的场所 •盐蚀少的场所 •无阳光直射的场所
	安装方向	为了不使变频器的制冷效果降低，请务必进行纵向安装
适用的标准		UL508C，EN954-1 Cat.3，EN61508 SIL2 （从输入到输出切断的时间为1ms以下）
保护构造		柜内安装型（IP20/IP00）无散热片型（IP20/IP00）
冷却方式		CIMR-TBB.0001~0006：自冷 CIMR-TBB.0010~0012：带冷切风扇 CIMR-TB2.0001~0004：自冷 CIMR-TB2.0006~0069：带冷切风扇 CIMR-TB4.0001~0004：自冷 CIMR-TB4.0005~0038：带冷切风扇

<1>	根据不同的安装状况和电机种类，速度控制精度有所不同。
<2>	短时间平均减速转矩为电机单机在时间内从60Hz减速时的减速转矩。（因电机的特性而异）
<3>	连接制动电阻器或制动电阻器单元时，请将L3-04（减速中失速功能选择）设定为0（无效或者3（有效：带制动电阻））。如未设定，可能无法在规定的减速时间内停止
<4>	输出频率低于6Hz时，即使为额定电流的150%、60秒以内，过载保护功能可能也会动作。
<5>	可用参数设定到150.。
<6>	因容量而异。CIMR-T?B.0001~B.0012、CIMR-T?2.0004~2.0040、CIMR-T?4.0002~4.0023机型时，为确保瞬时停电补偿2秒，需要瞬时停电补偿单元。
<7>	由于运行中的电机线圈内部有接地短路的可能，所以在下述条件下有时不能起到保护作用。 •电机电缆和端子排等的低电阻接地短路。 •在接地短路状态时接通变频器电源时。
(注)	从输入到输出切断的时间为1ms以下。
