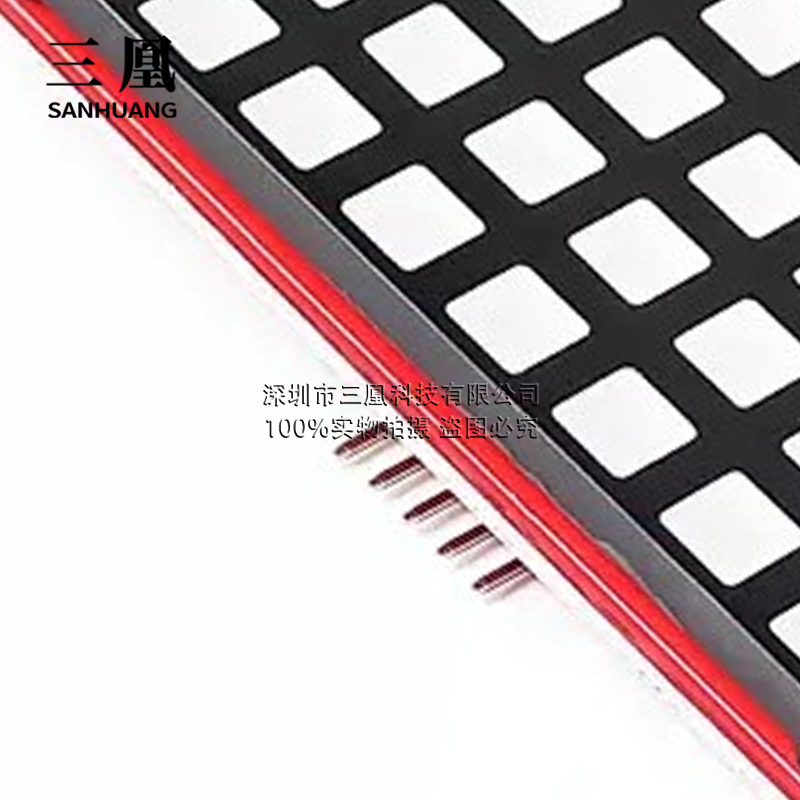

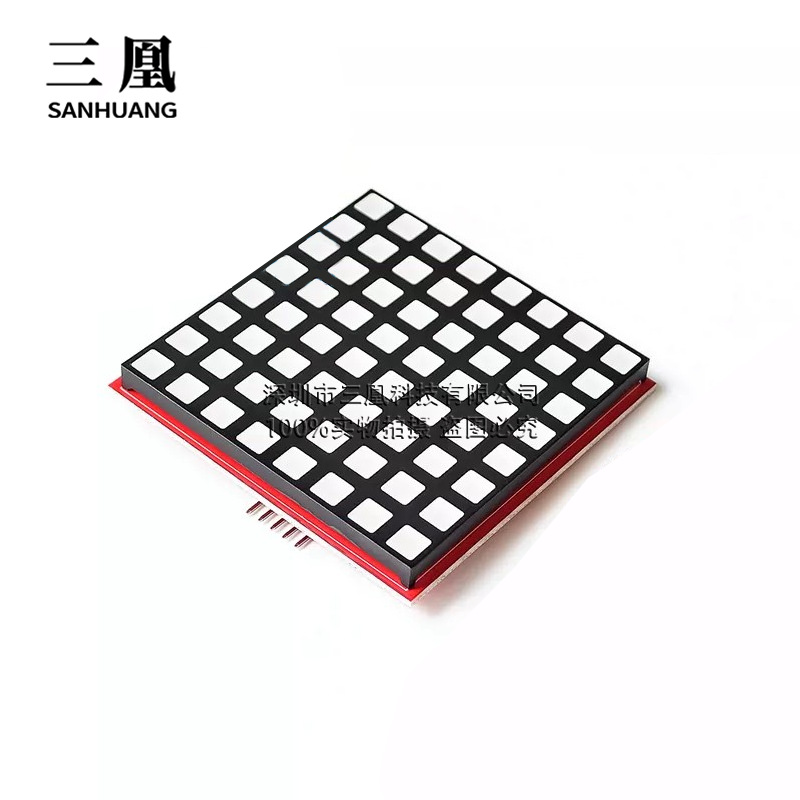

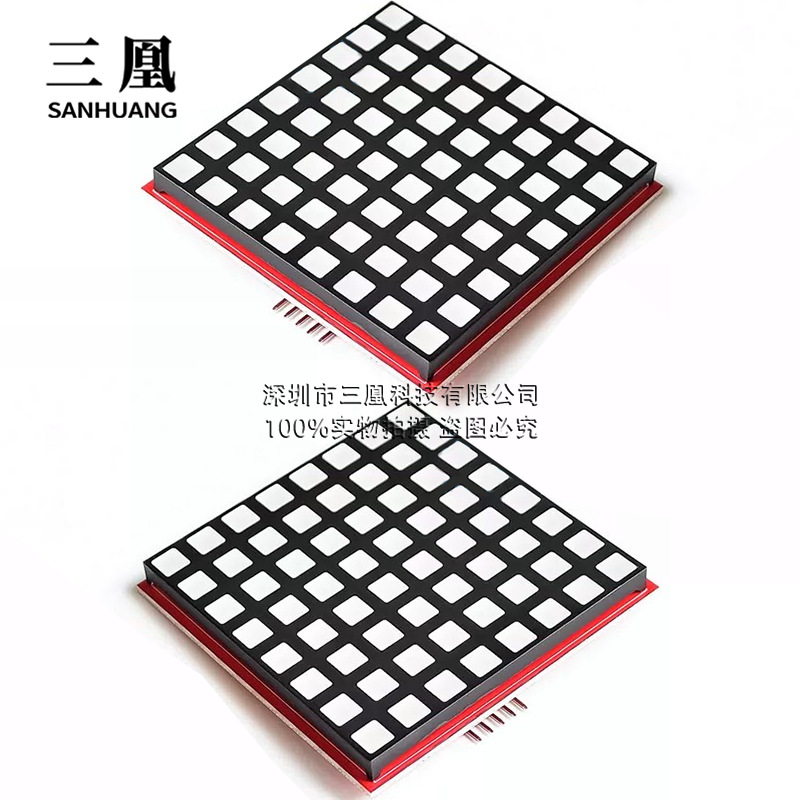

RPI-RGB-LED-Matrix 这款8x8 RGB全彩色点阵屏幕是基于74HC595 芯片开发的一款好用的点阵屏幕，它可以兼容几乎所有的开发板，例如： Arduino 系列，Raspberry Pi，banana Pi，以及STM32 系列和51单片机。

它使用SPI 协议与单片机或者开发板进行通信，具有速度快，操作便捷等特点。

PCB 尺寸大慨63*63MM

广泛被各个创客空间的maker用来做艺术展示，警告提醒等标识产品，甚至有人利用它的高亮特性，制作了音乐频谱分析仪和自行车尾灯。

·         基于 74HC595 芯片

·         支持SPI协议

·         低功耗

·         RGB全彩色支持

如何连接:

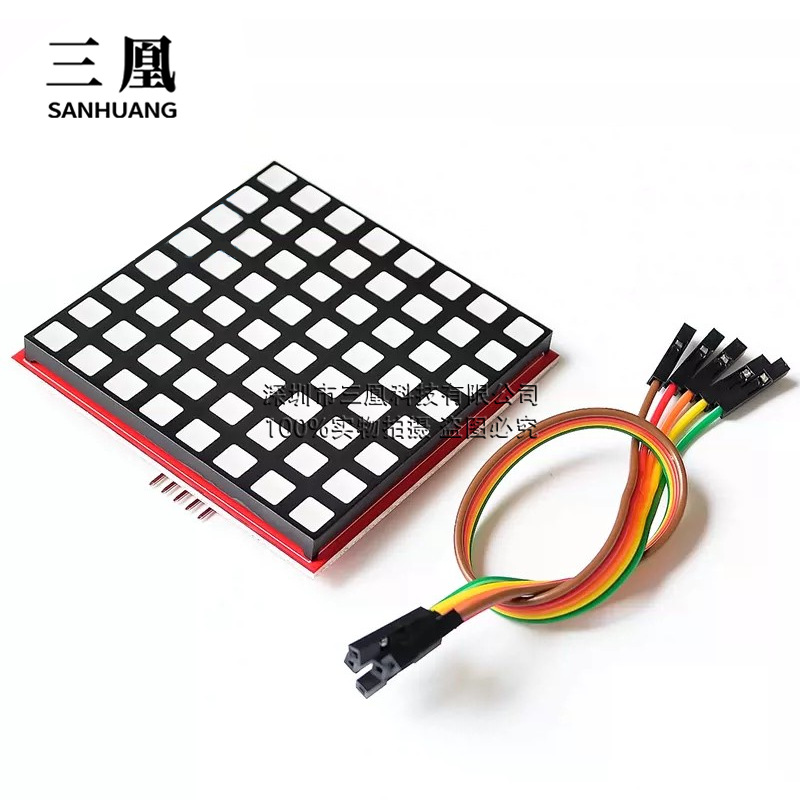

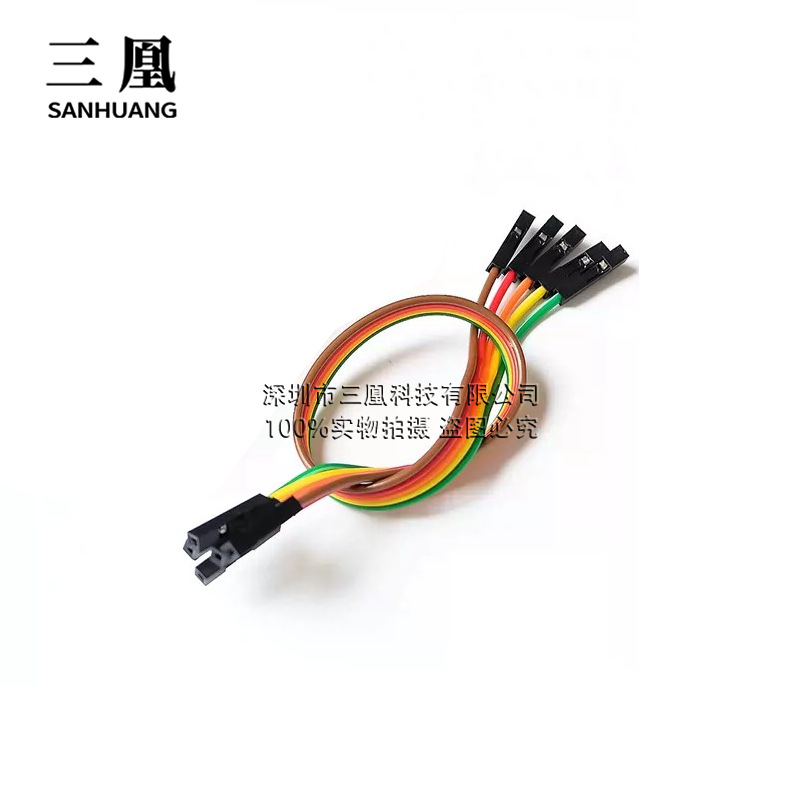

接线方式请参考下表及后续的图示进行，全部接线只需要5根线，分别是VCC，GND，CE，MOSI，SCLK。

接线表格：

如何驱动:

1.      这里的所有操作是建立在假设您已经完成了Raspberry Pi操作系统的烧录的情况下，如果您还没有烧录好系统，请参考wiki.52pi.com中的烧录系统相关文档进行系统的烧录.

2.      首先登陆系统后打开一个终端，然后通过如下命令编辑 /boot/config.txt 文件来启用SPI功能。

sudo vim.tiny /boot/config.txt

输入如下参数：

device_tree=bcm2710-rpi-3-b.dtb

dtparam=spi=on

保存并退出，重启Raspberry Pi。

2.编辑一个文件并命名为matrix.c，然后填入下列C语言代码并保存退出。

sudo vim.tiny  matrix.c

输入如下内容：

#include

#include

#include

#include

#define RED_DATA 0

#define BLUE_DATA 1

#define GREEN_DATA 2

int main(void)

{

  static uint8_t data[4] = {0x0,0x0,0x0,0x0};

  wiringPiSetup();

  wiringPiSPISetup(0,500000);

  while(1)

     {

         static uint8_t heart[8] = {0x00, 0x66, 0xFF, 0xFF, 0xFF, 0x7E, 0x3C, 0x18};

         int j;

         int x=2;

    for ( j=0;j<8;j++)

        {

          data[0] = ~heart[j];

          data[2] = 0xFF;

          data[1] = 0xFF;

          data[3] = 0x01 << j ;

          wiringPiSPIDataRW(0,data,sizeof(data));

          delay(x);

        };

    };

}

3．利用GCC编译器编译并执行该文件就可以看到效果了。

sudo  gcc  -o  matrix  matrix.c  -lwiringPi

sudo  ./matrix
