基本简介：

全自动活塞式液体灌装机在灌装机系列产品的基础上进行改良设计，并增加了部分附

加功能。使产品在使用操作、精度误差、装机调整、设备清洗、维护保养等方面更加简单方

便。广泛适用于日化、油脂等各行业，可对不同高粘度流体进行灌装。机器设计紧凑合理、

外形简洁美观，灌装量调节方便。总体特点

1.高质量的包装和极小的产品损耗——灌装系统采用伺服电机速度同步跟踪驱

动，灌装计量使用PLC自动处理系统。既提高了生产效率，又简化了操作，计

量调节直接从触摸屏输入而无须变动其它部件。

2.完美的包装外观——通过控制下潜灌装行程，灌装头在容器内进行灌装。同

时使用POB全密封头堵漏式灌装嘴密封，无滴漏，外表无污染。

3.产品的升级——强大的人机交互功能轻松解决灌装量调整、计量误差调节、

灌装速度调节。特有的计量调整记忆存储功能自动存储灌装计量，相同介质、相

同计量的灌装直接从记忆库调用，不需再次调整设备。

4.产品按照GMP卫生防护等级设计制造，适合食用油、花生酱、辣椒酱、浓

缩果汁、洗发水、沐浴露、机油、润滑油的灌装。

5.物料清洗非常方便；

6.采用先进的人机界面，操作数据可调整储存，故障显示；

7.伺服驱动，人机界面设置灌装量，高精度灌装，使用非常方便；

8.精密的不锈钢活塞缸加工技术，确保灌装精准一致，使密封圈长时间

9.运行不易磨损；

10.物料接触部分采用不锈钢304材质，耐腐蚀，完全符合食品卫生标准；

11.防起泡，双重防滴漏机构。工作原理

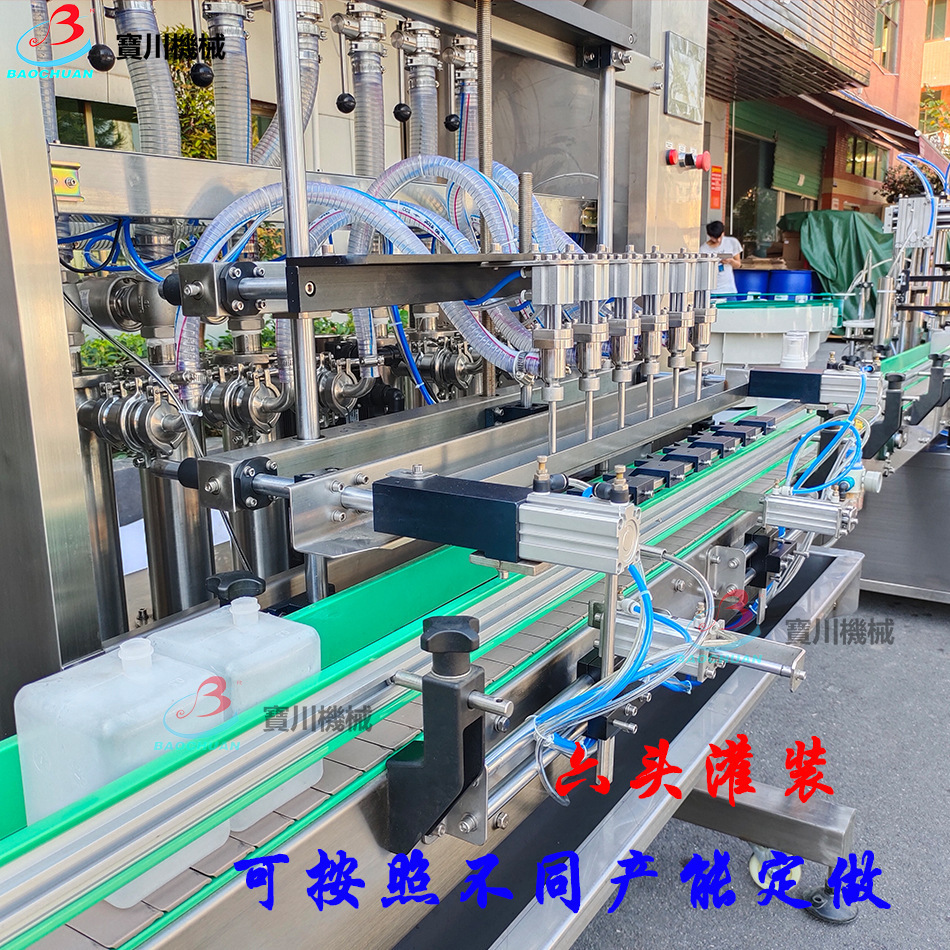

高精度液体定量灌注机——是机械旋转式、常压灌装、靠量柱塞杯定量、灌装阀采用

全封闭式、全自动型是由输瓶线传递过来的空瓶，经进瓶挡瓶机构，将每个空瓶准确无误的

送至灌装区，定位后，灌装头即下潜伸进瓶口，瓶口与灌装阀接触后自动打开，进行灌装，

灌装完毕，挡瓶板自动放出瓶子输送至下一步旋盖工序机器设备，整个过程结束。该机设有

自动保护装置，如出现卡瓶现象，机器将自动停机保护人机安全。

先进技术

1、高精度：标定容量为500毫米时，平均误差±1.5毫升。

2、高速度：伺服电机驱动系统稳定运行，输送带无级变速。

3、大容量：灌装量可在定做最大和最小容量之间任意无级调整。

4、大范围：能适用多种异型瓶，且更换瓶型调整方便、快捷。

5、无液损：灌装头下潜伸进瓶里灌装，液体贴瓶内壁喷洒，不起酒花，不外溢。

6、无破瓶：设有弹性托瓶装置，不受瓶高、矮限制，瓶子不到位，不破瓶，不损坏机

器。

7、自动保护：进出瓶拨轮处设有过载离合保护装置，出现异常情况自动停机报警。

8、自控液面：液位控制采用浮球液位控制装置，控制液面稳定。

9、电动调整：电动同步连续无级调整定量，液晶数字显示器精确显示。

10、软启动：开机时，机器由低速缓升到设定倍速，无刚性冲动，故不会破瓶伤机。

技术参数：

灌装头数量：6头（定制）

灌装容量：可定做灌装范围10~100ml 50~500ml 300~3000(毫升)可调

灌装形式：活塞式灌装(膏体液体通用)

理论灌装速度：1800-2400瓶/小时

灌装精度：≤500ml±0.5%

输送速度：5-15米/分钟

整机功率：2100W/220V

灌装驱动系统：伺服电机

耗气量：0.3m³/min 0.6~0.8Mpa

程序控制：PLC配合触摸屏人机界面

外形尺寸：3000x1200x2000mm

重量：700kg

（参数可依客户要求订做！）
