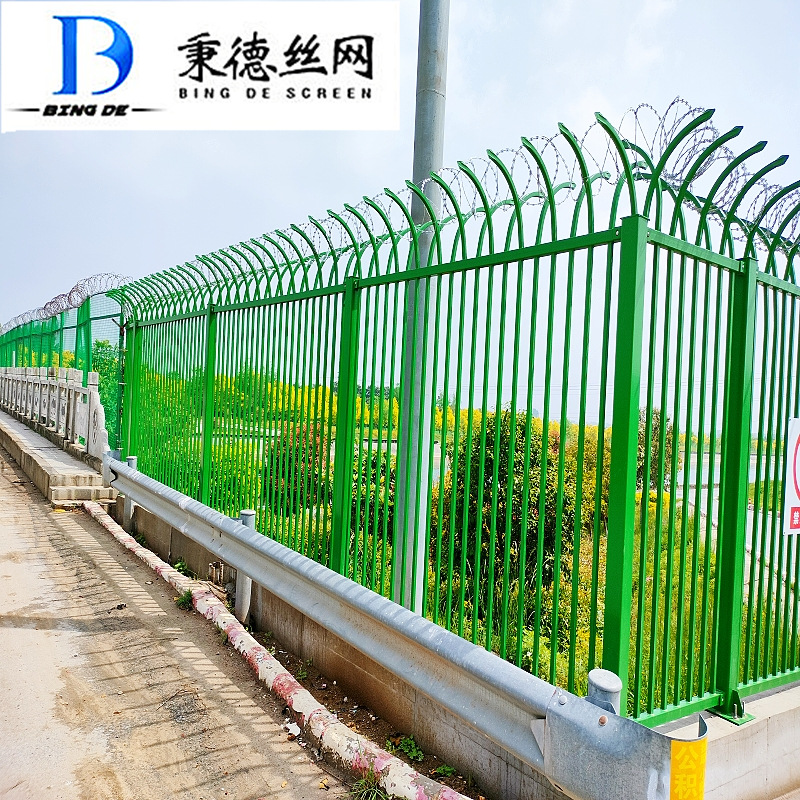

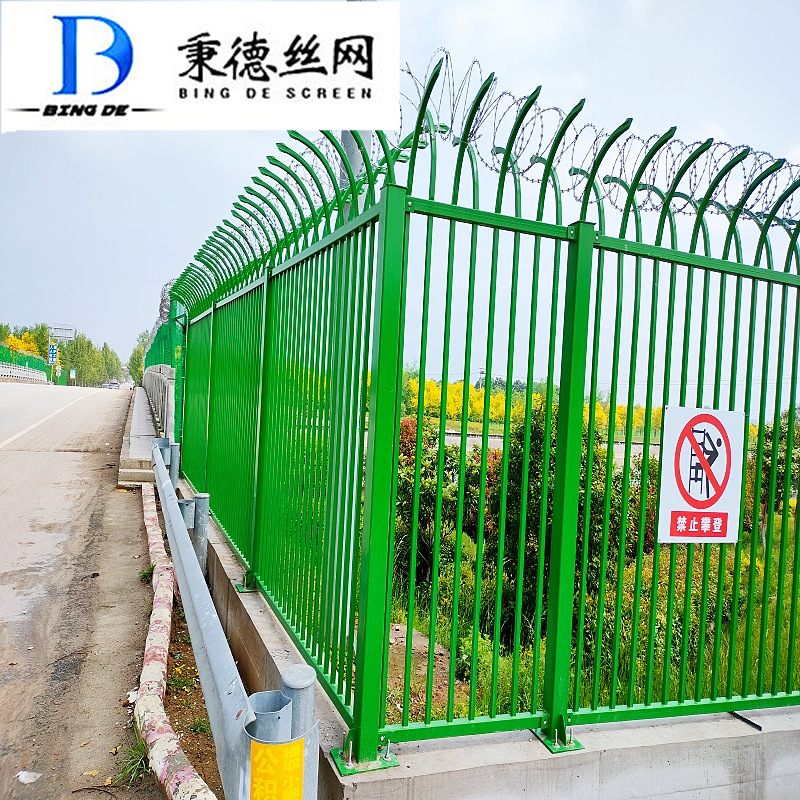

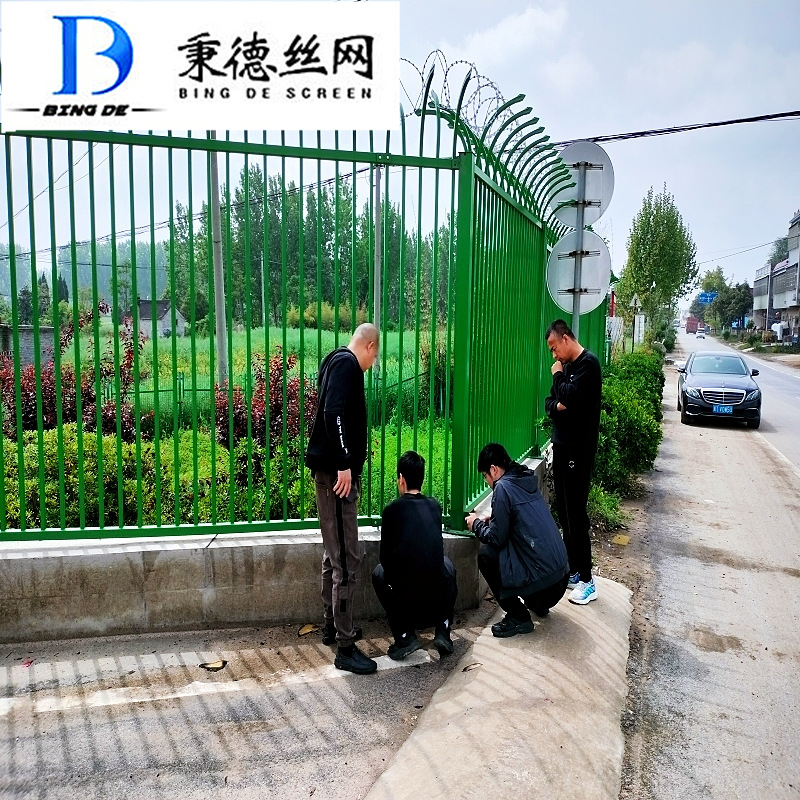

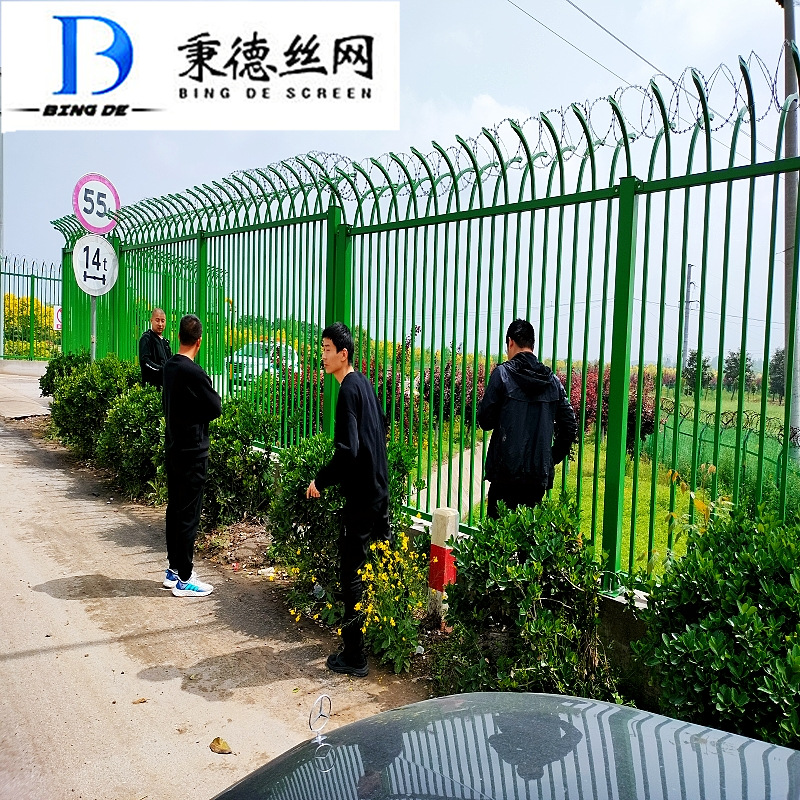

南水北调中线干线工程京津冀段隔离网一般介绍
一、主立柱工程量
1、主立柱钢管，方管100*100*4mm，单根长度2118mm；
2、主立柱钢管上堵头，110*110*4mm；
3、主柱肋板，110*60*4mm；
4、主立柱焊耳，192*60*6mm；
5、弧形枪尖钢管，方管25*25*1.2mm，单根长度590mm；
6、变形缝主立柱基础锚固钢板，300*350*8mm。
二、单片标准短栅栏工程量
1、横管钢管，50*50*2.5mm，单根长度2878mm；
2、中间立柱钢管，方管25*25*2.0mm，单根长度2050mm；
3、弧形枪尖钢管，方管25*25*1.2mm，单根长度590mm；
4、M8*100防盗螺栓及螺母；
5、刺绳滚笼，圈径300mm，拉伸后间距220-250mm。
三、质量要求
Q235B钢材，里外表面均热镀锌处理，镀锌量270g/㎡，表面喷塑，喷塑厚度不小于0.076mm。
四、安装注意事项
1、延隔离网长度，主立柱间隔为3m，局部可控制在2.0-3.0m，变形缝主立柱间距为90m，局部可根据现场情况做适当调整；
2、砖砌矮墙与主立柱基础间设置结构缝，缝宽为20mm，缝内填高压聚乙烯闭孔泡沫板；
3、砖砌矮墙两侧面和顶面为水泥砂浆饰面，做法参见12J1-113-外墙2；
4、砖砌矮墙流水洞间距3m，洞内壁抹20厚1:2水泥砂浆掺5%防水粉；
5、刺绳滚笼采用专用卡扣固定，滚笼水平应设两道拉丝，以保证滚笼稳定可靠；
6、本隔离网设计适用于地基为土基，当地基为混凝土、基岩或浆砌石时，需通知设计调整基础形式；
7、图中1：n为临时开挖边坡，应根据现场地质情况及开挖深度调整；
8、施工单位在施工前应做好隔离网沿线的测量工作，根据设计文件和实际地形，确定隔离网中心线、主立柱布置、标准栏栅网片排列和各异型栏栅网片尺寸等工作；
9、主立柱、栏栅网片及刺绳均为工厂制作，现场安装。
