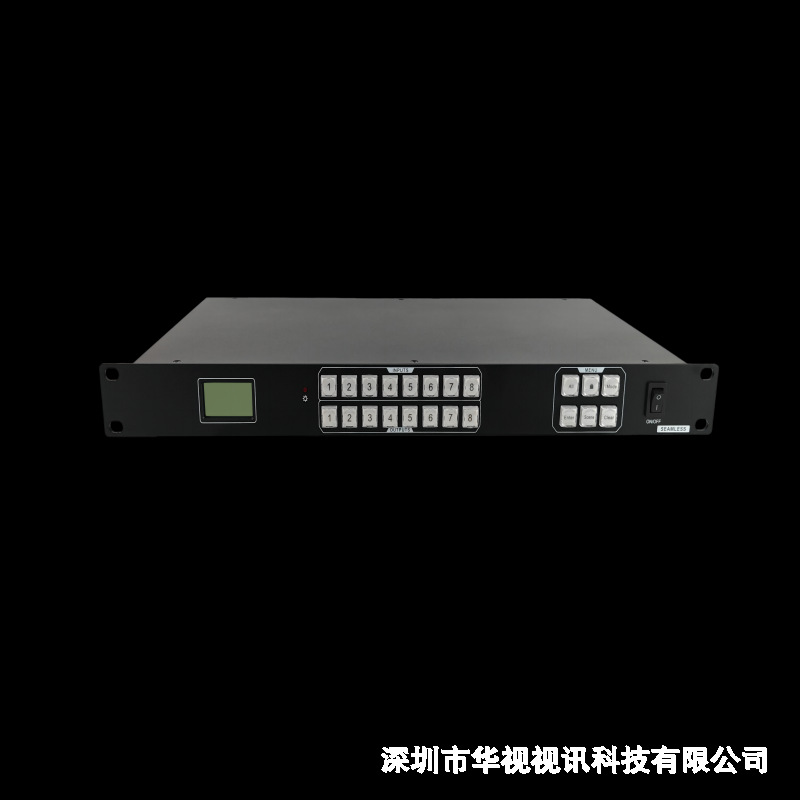

本系列产品是一款专业的4K高清固定式无缝切换矩阵，支持多路 HDMI 输入，多路 HDMI 输出；输入输出支持 HDMI1.4，最高输出分辨率为3840x2160@30Hz ； 设备控制方式灵活多样，包括双向RS232串口控制、广电级水晶按键、RJ45网口等控制；8路模拟音频分离；产品具有智能化的 EDID 管理，以确保兼容各种应用场景中的信号源与操作。

本系列产品适用于多媒体会议室、报告厅、多功能厅、演艺厅、电教室、展览展示、指挥中心等场所。

功能特点

1、支持多路输入到多路输出无缝快速切换；

2、支持输入输出支持HDMI1.4，最高分辨率3840x2160@30Hz；

3、输入输出色彩空间支持RGB4:4:4, YCbCr4:4:4,YCbCr4:2:2等；

4、输入内置7种EDID，1920x1080@60Hz 双声道（默认），支持自定义EDID；

5、输入兼容DVI / HDMI信号；

*6、输出支持组合端口默认9种输出分辨率可选；

7、输出信号组合端口格式支持HDMI、DVI；

8、具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；

9、支持HDMI接口连续热拔插；

10、支持待机，低功耗候命；

11、支持双向串口控制、网口、面板按键控制

12、高端水晶发光按键；

*13、支持音频分离输出功能；

14、HDMI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输。

*15、支持RS232对外控制第3方设备；

*16、通过前面板水晶按键快速实现场景保持和调用。

*17、通过前面板按键实现对设备的EDID参数设置、分辨率调整、固件版本的查询等功能。

*18、通过前面板按键实现对显示屏的语音调整，支持中文简体和英文两种语言。

19、支持上位机控制，设备支持自定义波特率调整，支持9600、19200、38400、57600、115200（默认）；

*20、通过开放的控制协议支持32种场景保存和调用。

*21、通过开放的控制协议支持设备接入和输出的连接状态查询，提供输出信号格式和分辨率的查询。

22、前面板显示屏显示设备相应切换状态；

23、19英寸标准机柜安装机箱；

产品规格：

0404

0808

1616

输入信号

(4)路HDMI

(8)路HDMI

(16)路HDMI

输入连接器

Type A 19针母头

输入分辨率

最高4K@30Hz RGB4:4:4, YCbCr4:4:4,YCbCr4:2:2

输出信号

(4) 路HDMI

(8)路HDMI

(16)路HDMI

输出连接器

Type A 19针母头

输出分辨率

最高4K@30Hz RGB4:4:4,

HDMI标准

1.4

模拟音频

(8)路3.5模拟音频输出孔

HDMI内嵌音频

PCM

LCD屏

显示切换状态、场景调用、EDID等

控制

控制端口

(2) RS232, (1) 网口，(1) RJ45

端口连接器

(1),DB9 RS232输入母头连接器DB9 RS232输出公头连接器, (1)网口 RS232输出， (1) RJ45使用IP控制

按键

白色水晶按键，支持矩阵切换、场景保存调用、EDID等设置

常规

工作温度

0℃ ~ +40℃

存储温度

-10℃ ~ +50℃

相对湿度

10% ~ 90%

电源

DC 5V 1A

DC 12V 2A

DC12V 5A

尺寸(W*D*H)

437mm*236mm *44mm

净重

约2.5kg

约3kg

约3.5kg
