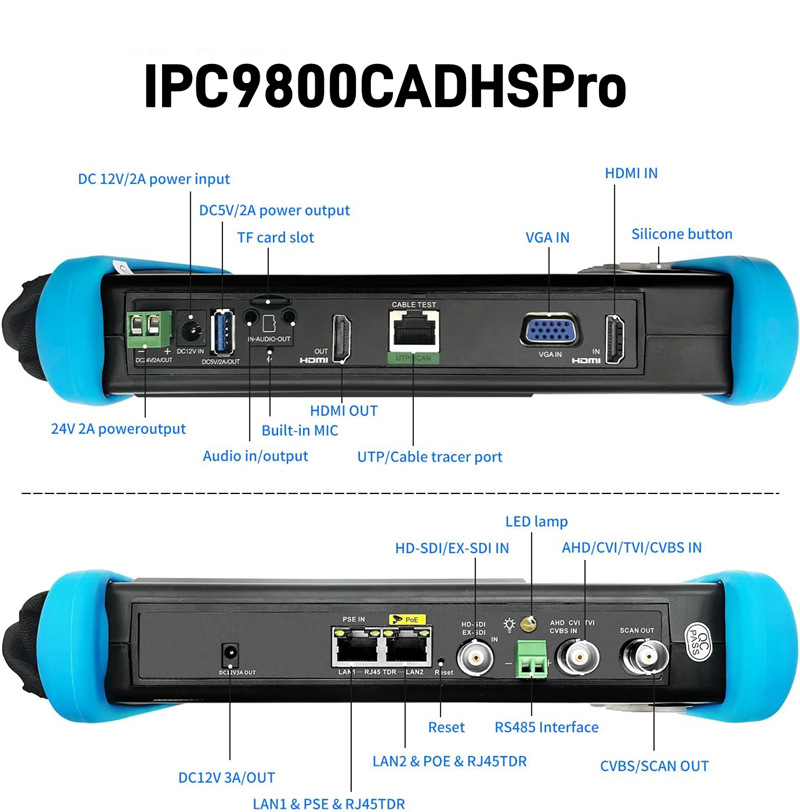

产品型号

IPC-9800CADHSPro【*】型号可选

显示屏：

7寸，IPS高清全视角IPS电容式触摸屏，分辨率1280x800

网络端口

10/100/1000M 自适应，RJ45，双千兆以太网口

WIFI

内置双频段2.4G无线WIFI，最大速率150M，接收无线网络摄像机图像等。

WIFI分析仪

检测周围WIFI信号强度，选择更优的wifi信道

高级网络工具

线缆测试，无线工具，链路工具快速链接。双工模式检测，ping测试，IP地址扫描，DHCP服务器, 端口闪烁，PPPOE拨号测试，OUI查询，Socket调试，Dns优选，LLDP等。

8K H.265主码流测试

硬件解码，支持H.265+,H.265/H264编码的摄像机测试，摄像机在H.264编码模式下，主码流测试图像最高支持分辨率4K/30FPS。摄像机在H.265编码模式下，主码流测试图像最高支持分辨率8K/24FPS。

睿智IP摄像机测试

DC12V/POE   48V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。

NON-ONVIF

(私有协议)

ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等一百多个品牌摄像机。可定制。

IP探索

全网段寻找摄像机IP地址。

极速ONVIF

自动登录播放图像,支持修改IP地址，通道名称，生成测试报告等。

海康测试工具

海康摄像机一键激活、图像测试，可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置等。

大华测试工具

大华摄像机批量激活，批量修改IP，自定义修改通道名称，可修改用户名密码等。

AutoHD

大华摄像批量激活、图像测试，输入重置预留手机号，可修改用户名、密码、IP和通道名称等参数。

EX-SDI/HD-SDI

视频信号测试

1路EX-SDI2.0  IN   BNC输入，最高分辨率支持4k

4K/8MP_3840x2160p 25/30fps，

4MP_2560x1440p 25/30fps，

1920x1080p 25/30/50/60fps，

1920x1080i 50/60fps，

1280x720p 25/30/50/60fps，

EX-SDI2.0支持同轴视控，菜单调用

1路HD-SDI IN BNC输入，分辨率支持

1920x1080p 25/30/50/60fps，

1920x1080i 50/60fps，

1280x720p 25/30/50/60fps。

TVI 4.0视频信号测试

1路TVI IN BNC输入，分辨率支持

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p 15fps，2560x1440P   15/25/30fps,

3MP_2048x1536p 18/25/30fps，

1920x1080p 25/30fps，

1280x720p 25/30/50/60fps，

，同轴视控，菜单调用。

CVI4.0视频信号测试

1路CVI   IN BNC输入，分辨率支持

4K/8MP_3840x2160p   12.5/15fps，

6MP_2880x1920p 20fps，6MP_2880 x1620P 25 fps，

5MP_2592x1944P   20fps，

4MP_2560x1440p   25/30fps，

1920x1080p   25/30fps，

1280x720p   25/30/50/60fps，

支持同轴视控，菜单调用。

AHD4.0视频信号测试

1路AHD   IN BNC输入，分辨率支持

4K/8MP_3840x2160p   15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p   15/25/30fps,

3MP_2048x1536p   18/25/30fps，

1920x1080p   25/30fps，

1280x720p   25/30fps，

支持同轴视控，菜单调用。

模拟高清电平综合测试

测量视频信号的峰峰值、同步电平、突发电平。参考值，阀值对比，支持一键生成测试报告。

CVBS视频信号测试

1路Video IN BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式

CVBS视频信号电平测量

测量视频信号的峰峰值、同步电平、突发电平。

视频图像放大

支持模拟视频图像放大，IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数。

HDMI输入

一路HDMI输入，最高分辨率支持4K 30帧

4K_3840*2160 24/25/30fps /2K_2560*1440P 60fps /

1920×1080p   24/25/30/50/59/60fps /1920×1080i 50/58/60fps /

1280×720p   25/30/50/59/60fps /720×480p 60fps /720×576p 60fps /

1024×768p 60fps /1280×1024p 60fps /1600×1200p 60fps /1440×900p 60fps/800×600p 60fps等。

HDMI输出

HDMI彩色信号输出，最高分辨率致辞4K60帧

PoE电源输出

48V PoE电源输出，最大功率30W。

DC 24V 2A电源输出

输出24V 最大直流电流约2A，为摄像机提供临时工作电源

DC 12V电源输出

输出12V 最大直流电流约3A，为摄像机提供临时工作电源

USB 5V电源输出

5V 2A电源输出功能，可作为手机充电宝功能。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号，测试声音是否正常，可录音保存。一路音频输出，用于连接耳机。

云台控制测试

支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。

彩色图像发生器

通过视频OUT端口，发送PAL/NTSC多制式彩条。

UTP网线测试

新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线

网线长度测量

可测1.5KM开路（不支持短路长度测试）

协议代码捕捉

内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

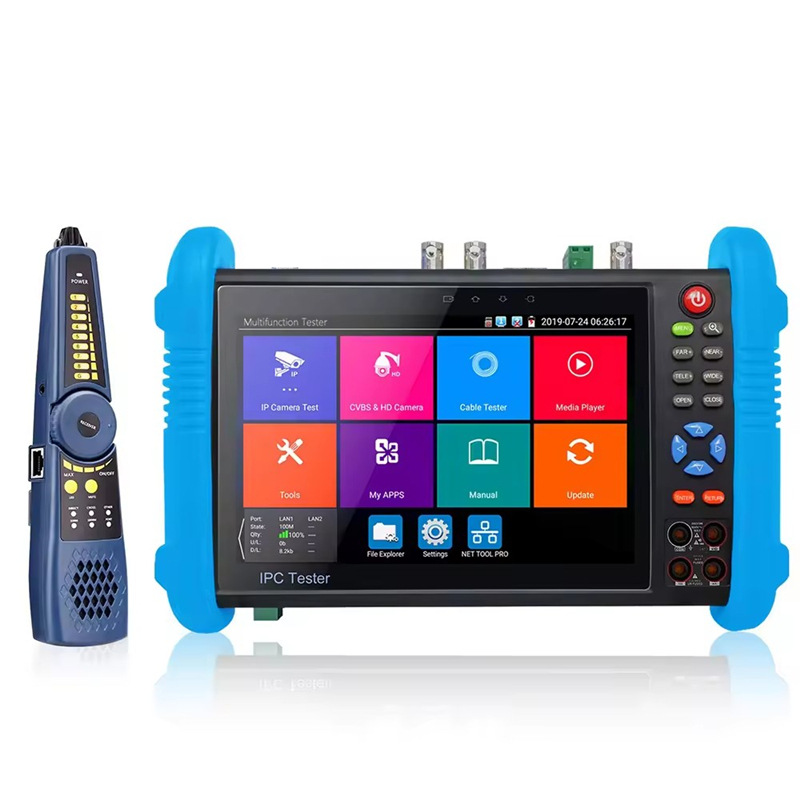

寻线功能

采用先进复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。

VGA输入

一路VGA信号输入

1280x1024/960/800/768/720P 60FPS

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

BNC衰减测试*

实时测试BNC线缆衰减值，参考表格比对，更方便测试BNC线缆质量。

数字万用表*

数值和仪表盘同时显示，支持一键生成测试报告。AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。

光功率计测量*

波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm

可见红光源*

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

TDR断点和短路测量*

测量BNC线、电力线，网线、电话线等线缆断开或短路的位置。曲线图和数值同时显示。

电  源

外接电源

DC 12V（2A）

电池供电

内置7.6V聚合物锂电池，容量7500mAh

充    电

智能快充，充满约3.5小时,一次充电完成可正常使用16小时

系统参数

操作设置

电容触摸屏，中文、英文OSD菜单，可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

240mm x 154mm x 46mm / 620g
