圆孔排针是焊好的接线排针是不焊的

资料下载：http://pan.baidu.com/s/1i3A9Eqp

链接：https://pan.baidu.com/s/170AaqUyMYo4mWbEO3MWAhw
提取码：zwxv

MAX7219 是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。

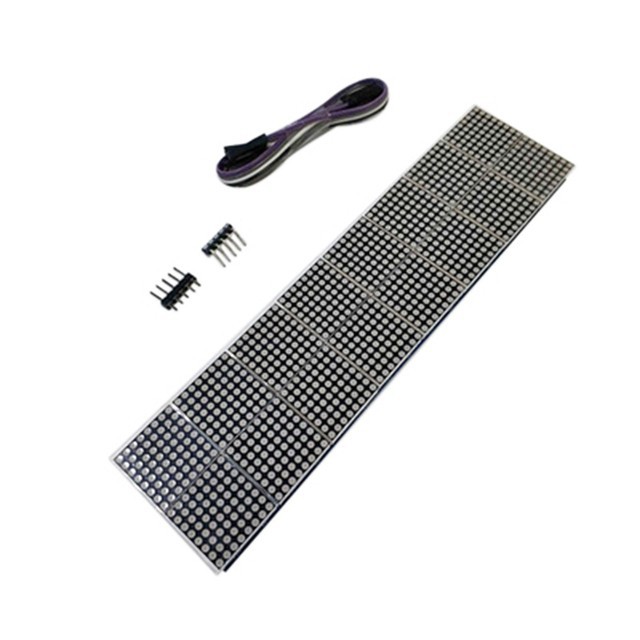

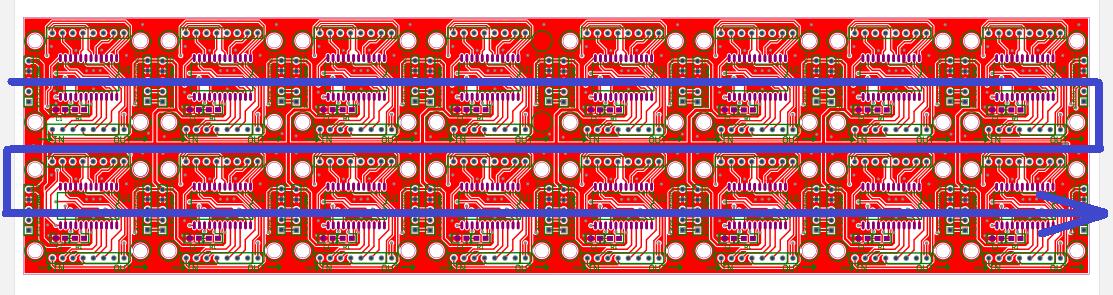

整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。只需要3个IO口即可驱动1个点阵！点阵显示时无闪烁！支持级联！模块参数：1.单个模块可以驱动一个8*8共阴点阵2.模块工作电压：5V3.模块尺寸：长26.5厘米X宽6.4厘米X高1.3厘米4.带64个固定螺丝孔，孔径3mm5.模块带输入输出接口，支持多个模块级联接线说明：1.模块左边为输入端口，右边为输出端口。2.控制单个模块时，只需要将输入端口接到CPU3.多个模块级联时，个模块的输入端接CPU，输出端接第2个模块的输入端，第2个模块的输出端接第3个模块的输入端，以此类推...以51单片机为例：VCC → 5VGND → GNDDIN → P2.2CS → P2.1CLK → P2.0

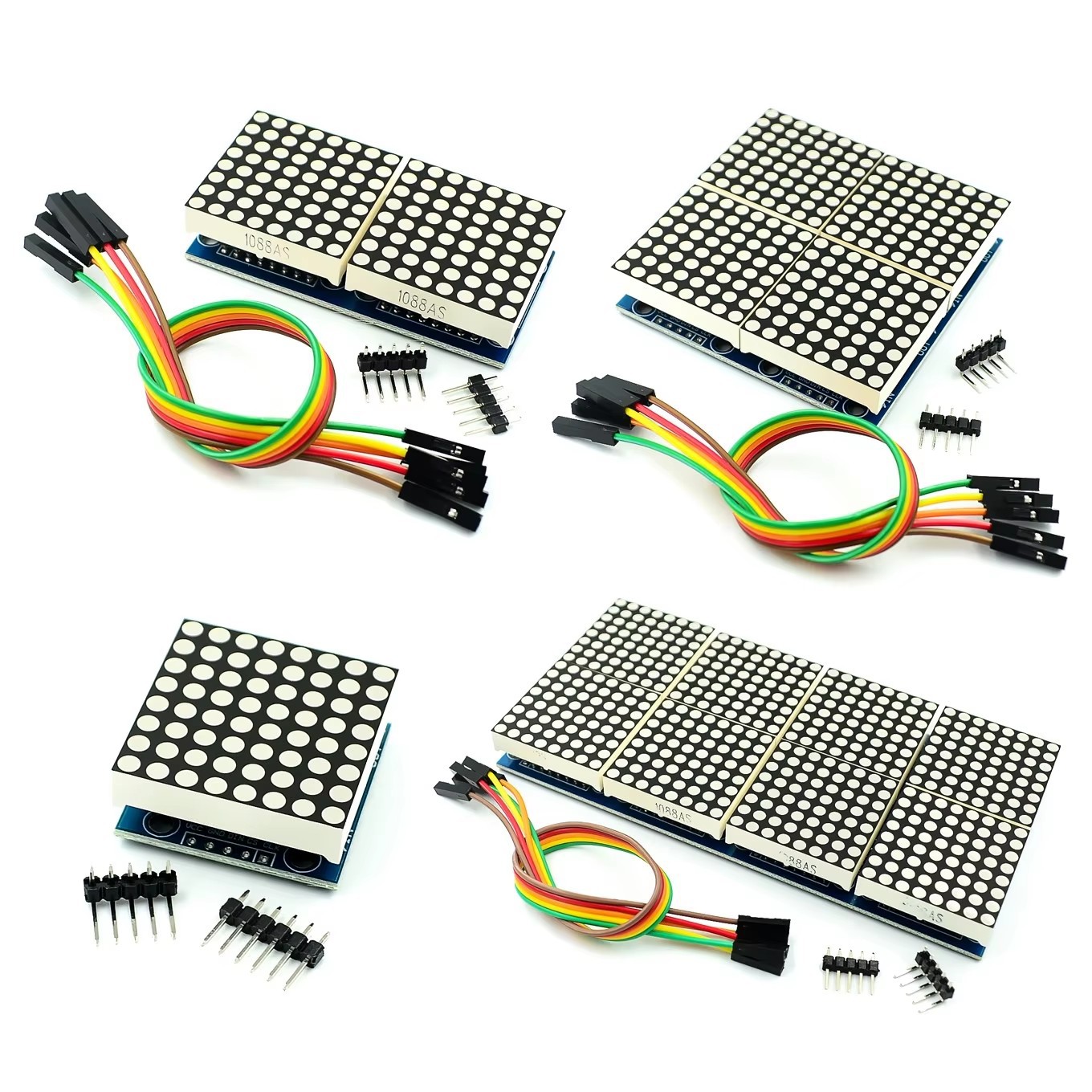

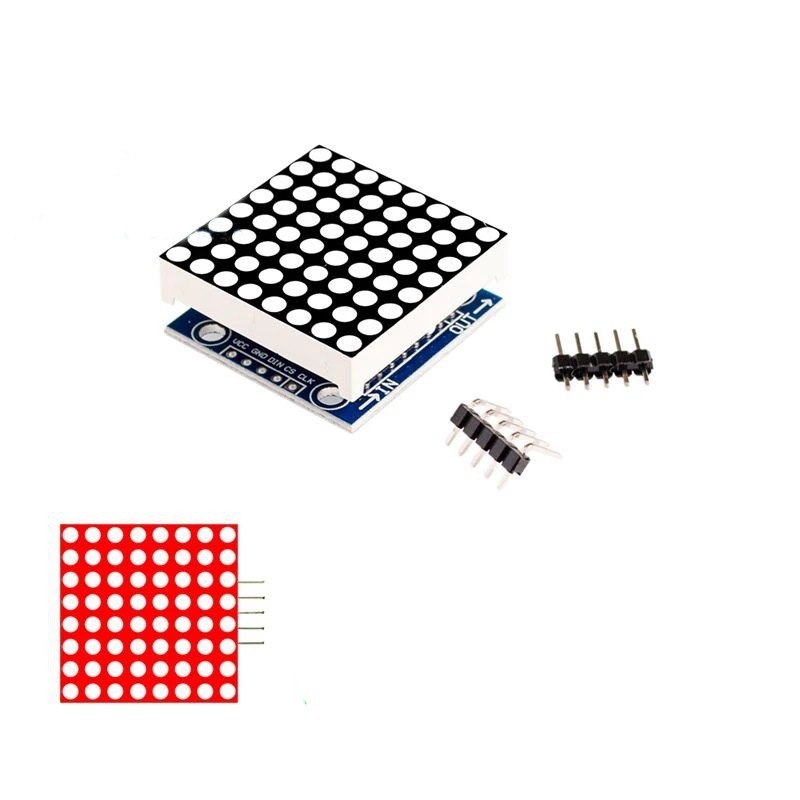

一位7219点阵模块参数：

1.单个模块可以驱动一个8*8共阴点阵

2.模块工作电压：5V

3.模块尺寸：长3.2厘米X宽3.2厘米X高1.3厘米

4.带4个固定螺丝孔，孔径3mm

5.模块带输入输出接口，支持多个模块级联

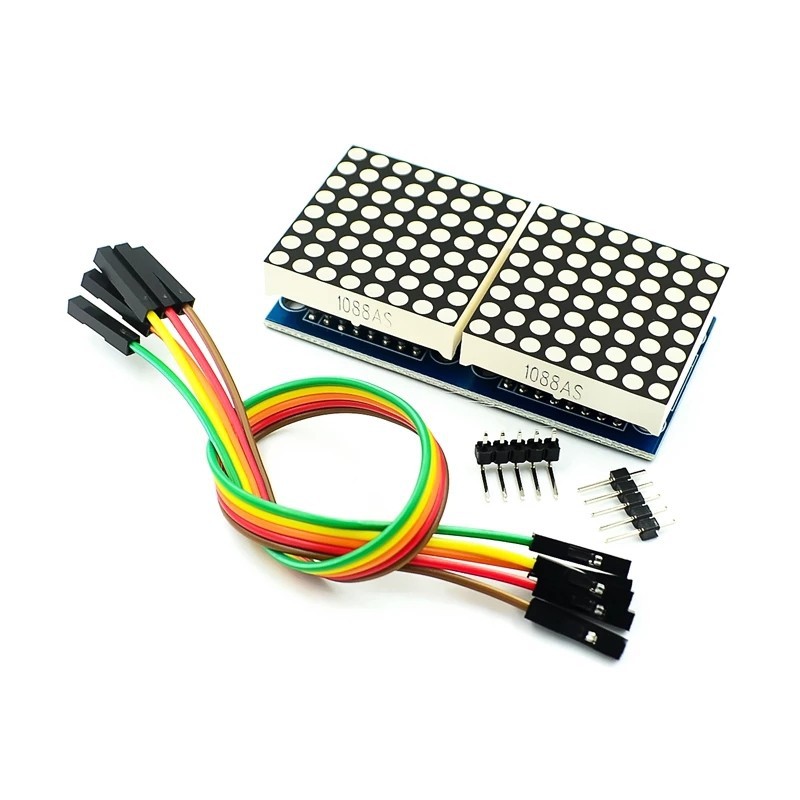

二位7219点阵模块参数：

1.单个模块可以驱动一个8*8共阴点阵

2.模块工作电压：5V

3.模块尺寸：长6.5厘米X宽3.2厘米X高1.3厘米

4.带8个固定螺丝孔，孔径3mm

5.模块带输入输出接口，支持多个模块级联

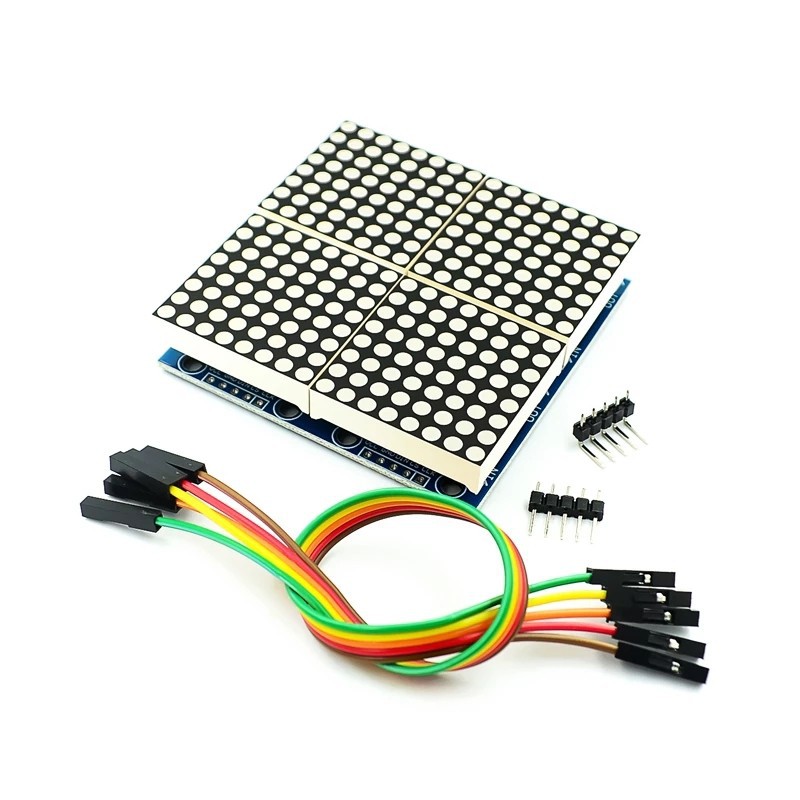

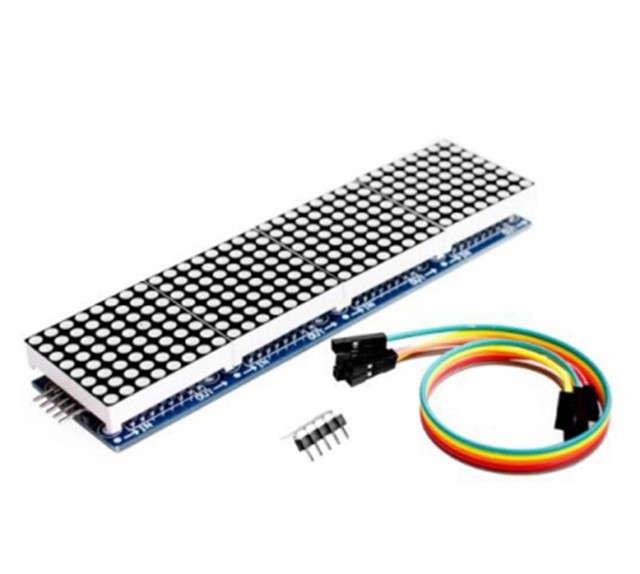

四位7219点阵模块参数：

1.单个模块可以驱动一个8*8共阴点阵

2.模块工作电压：5V

3.模块尺寸：长6.5厘米X宽6.4厘米X高1.3厘米

4.带32个固定螺丝孔，孔径3mm

5.模块带输入输出接口，支持多个模块级联

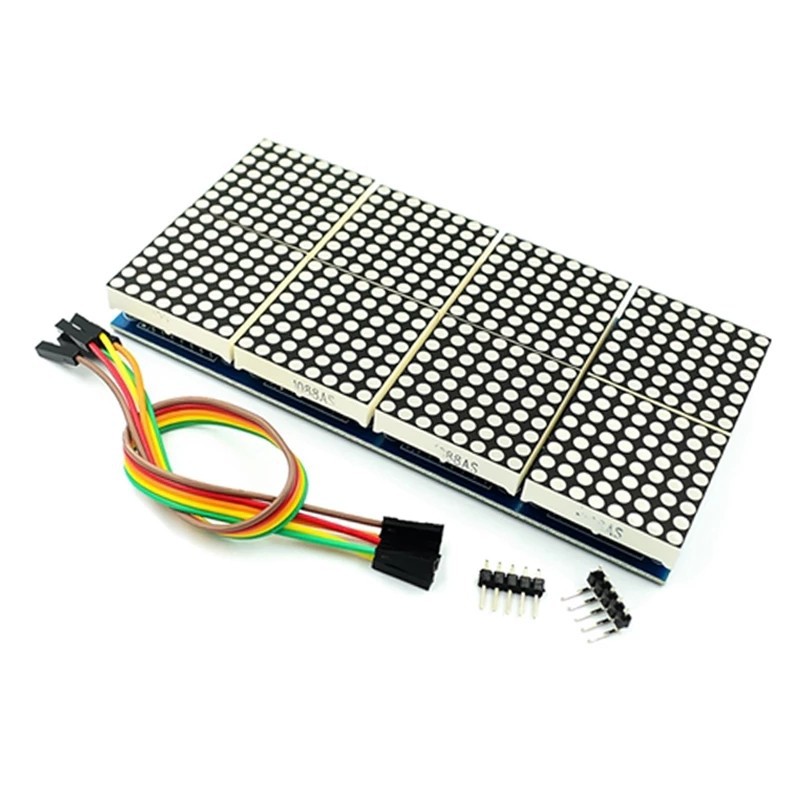

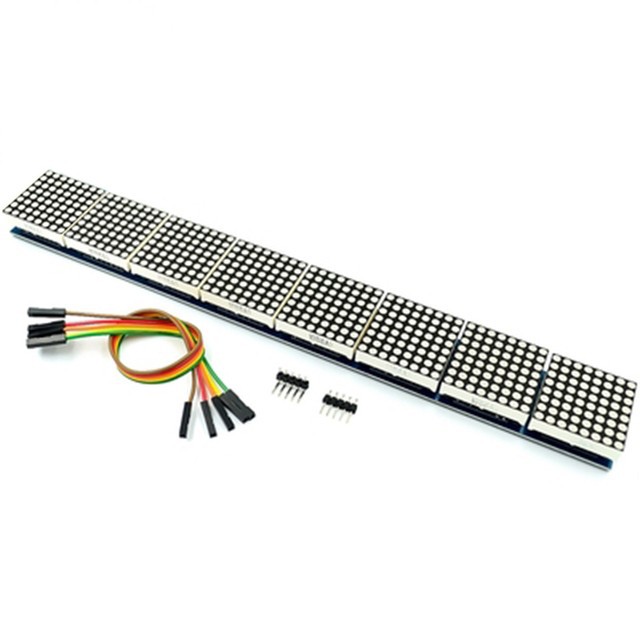

八位7219点阵模块参数：

1.单个模块可以驱动一个8*8共阴点阵

2.模块工作电压：5V

3.模块尺寸：长3.2厘米X宽3.2厘米X高1.3厘米

4.带4个固定螺丝孔，孔径3mm

5.模块带输入输出接口，支持多个模块级联

接线说明：

1.模块左边为输入端口，右边为输出端口。

2.控制单个模块时，只需要将输入端口接到CPU

3.多个模块级联时，1个模块的输入端接CPU，输出端接第2个模块的输入端，第2个模块的输出端接第3个模块的输入端，以此类推...

以51单片机为例：

VCC → 5V

GND → GND

DIN → P2.2

CS → P2.1

CLK → P2.0（注：圆孔排针是焊好的，接线排针是不焊的）
