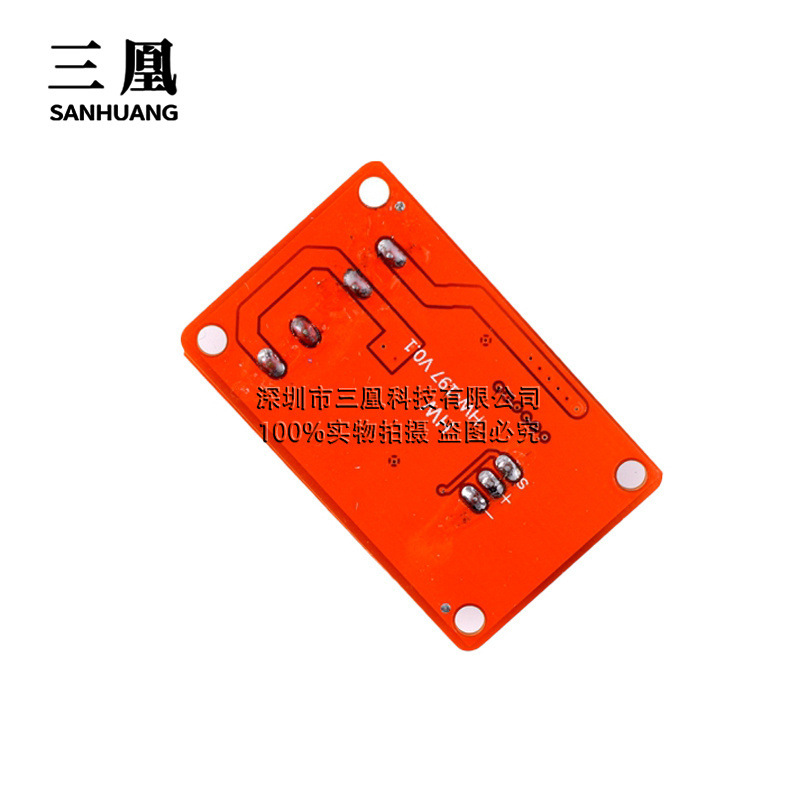

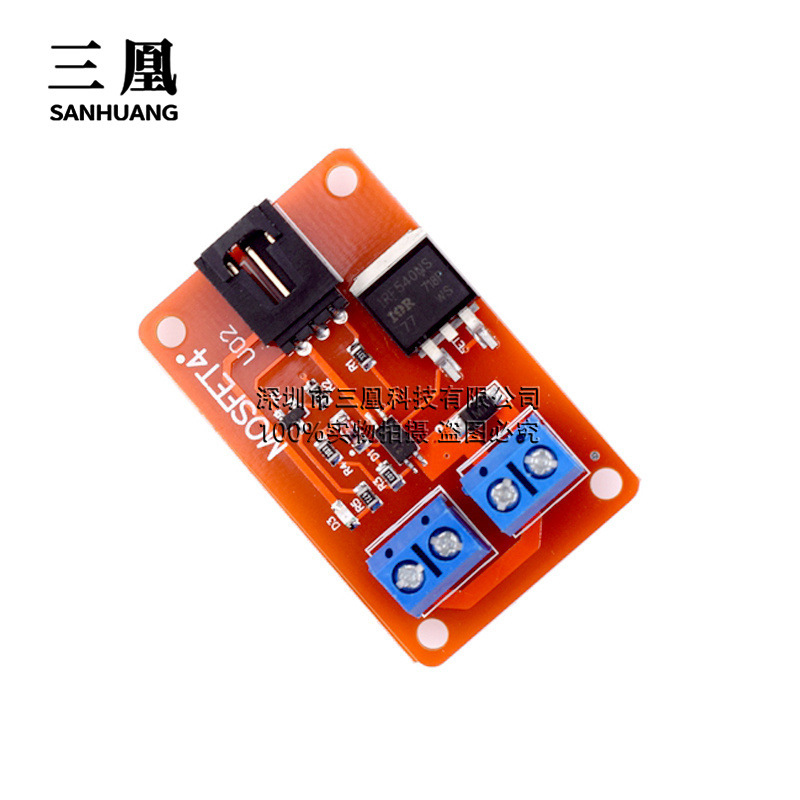

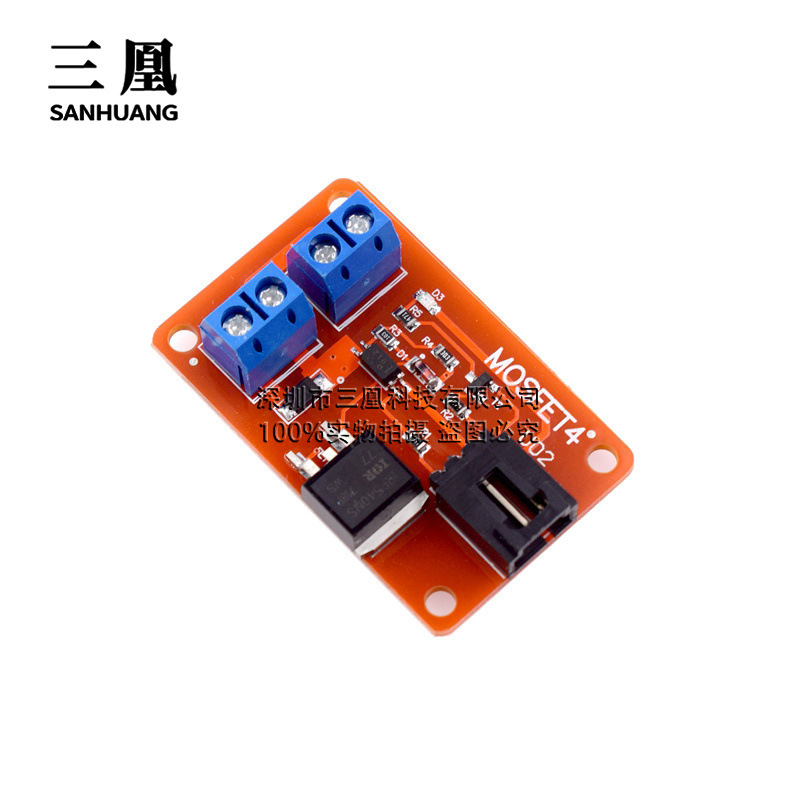

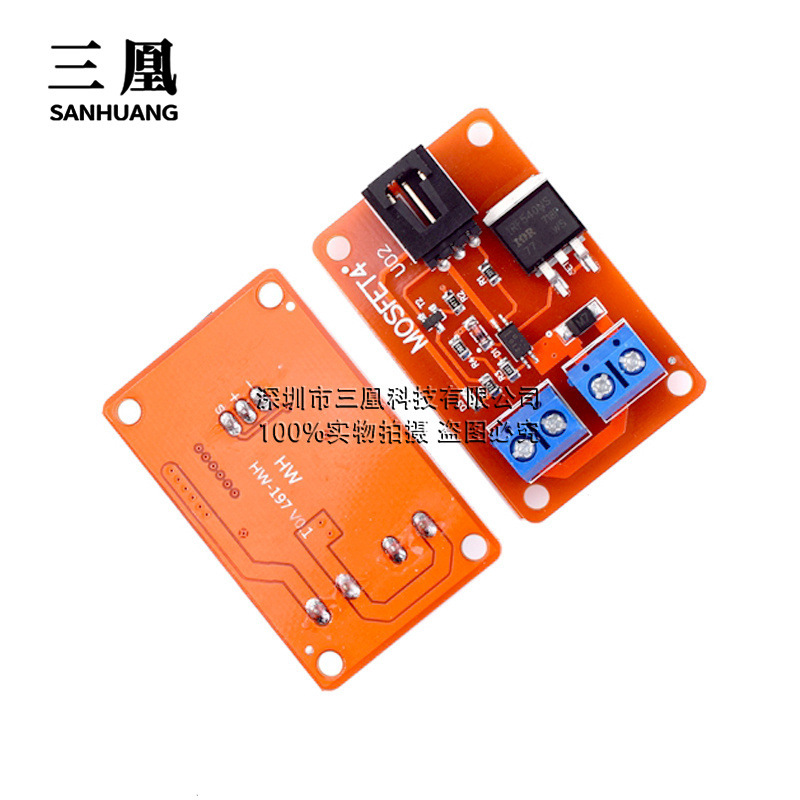

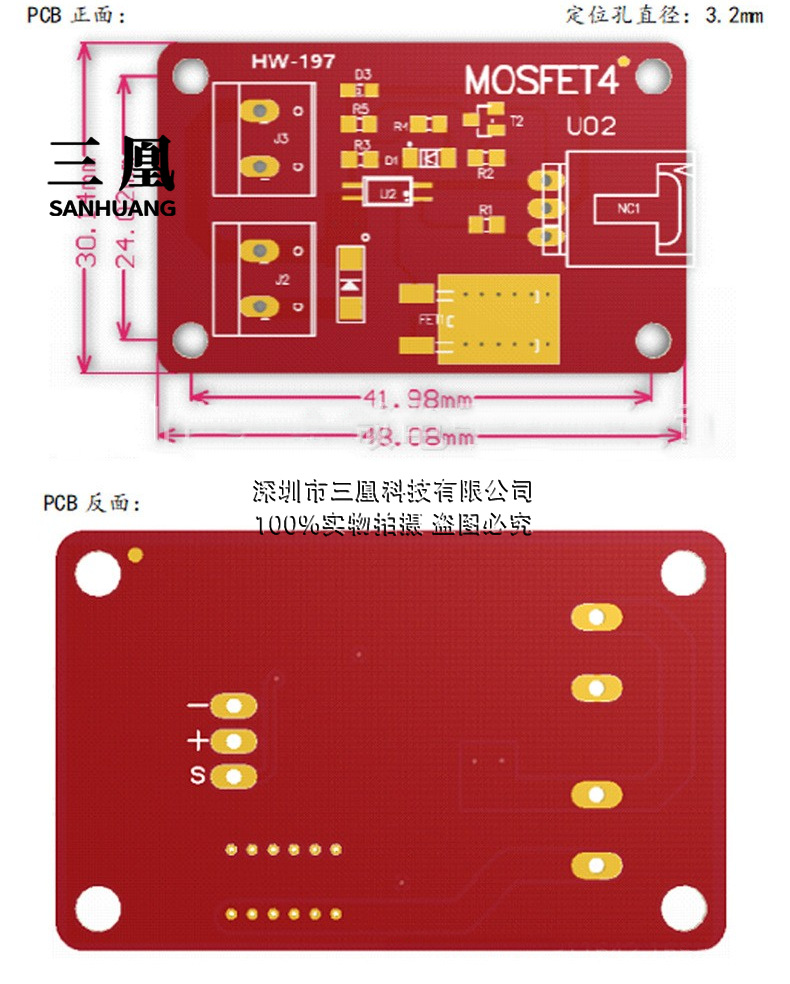

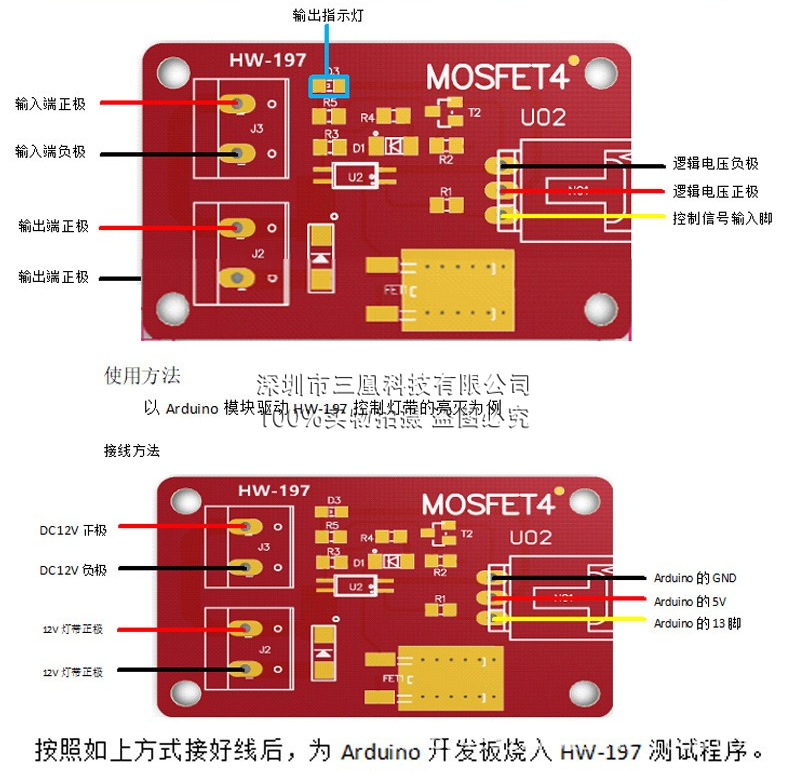

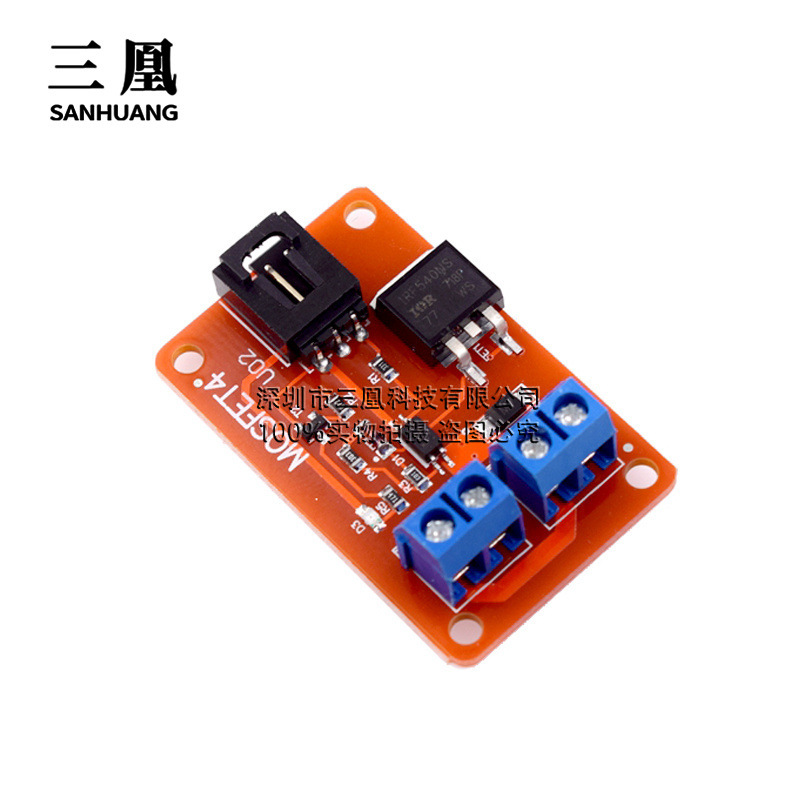

在电路连接上，受控一端的连线稍微要麻烦一些。以控制12V的LED灯带为例，首先在正极（+）和负极（-）间连接好电源；
接着接LED灯带的正极连接到模块的正极（+）上，LED灯带的负极则连接到开关1（S1）上；
如果有其它的LED灯带需要控制，同样只需将LED灯带的正极连接到模块的正极（+），LED灯带的负极则依次连接到开关2（S2）、开关3（S3）、开关4（S4）上；
控制端的连线就简单多了，我们只需要通过传感器连接线，将相应的控制端口与Arduino的传感器扩展板连接起来，就可以通过Arduino来控制这些12V的LED灯带了。实验中我们接了两个LED灯带。

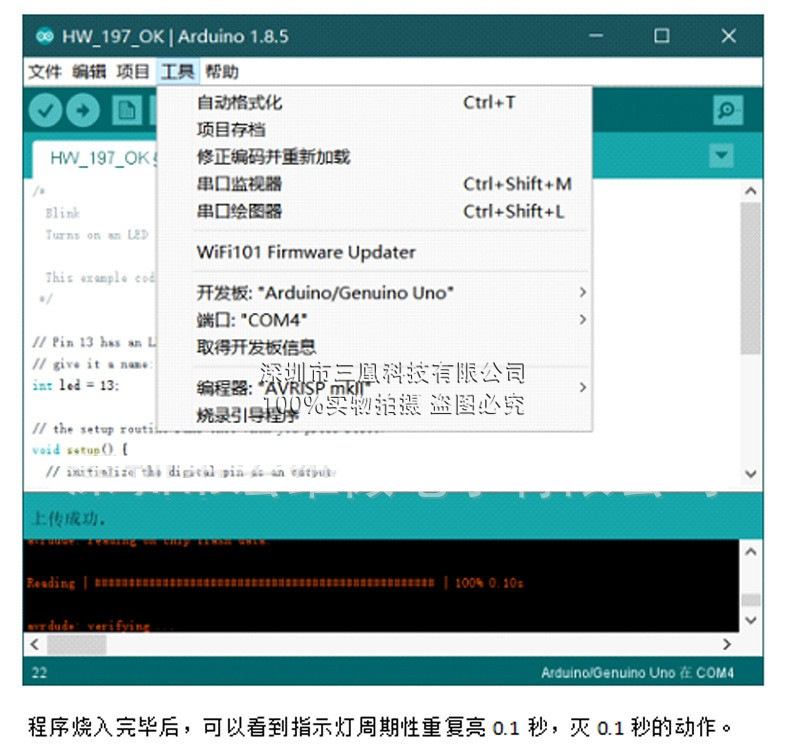

测试代码如下所示：
int s1Pin = 6;
int s2Pin = 7;
void setup() {
pinMode(s1Pin, OUTPUT);
pinMode(s2Pin, OUTPUT);
}
void loop() {
int i;
digitalWrite(s1Pin, HIGH);
digitalWrite(s2Pin, HIGH);
delay(500);
digitalWrite(s1Pin, LOW);
digitalWrite(s2Pin, LOW);
delay(500);
for (i = 0; i < 10; i ++) {
digitalWrite(s1Pin, HIGH);
delay(500);
digitalWrite(s1Pin, LOW);
delay(500);
}
for (i = 0; i < 100; i ++) {
digitalWrite(s2Pin, HIGH);
delay(50);
digitalWrite(s2Pin, LOW);
delay(50);
}
}
