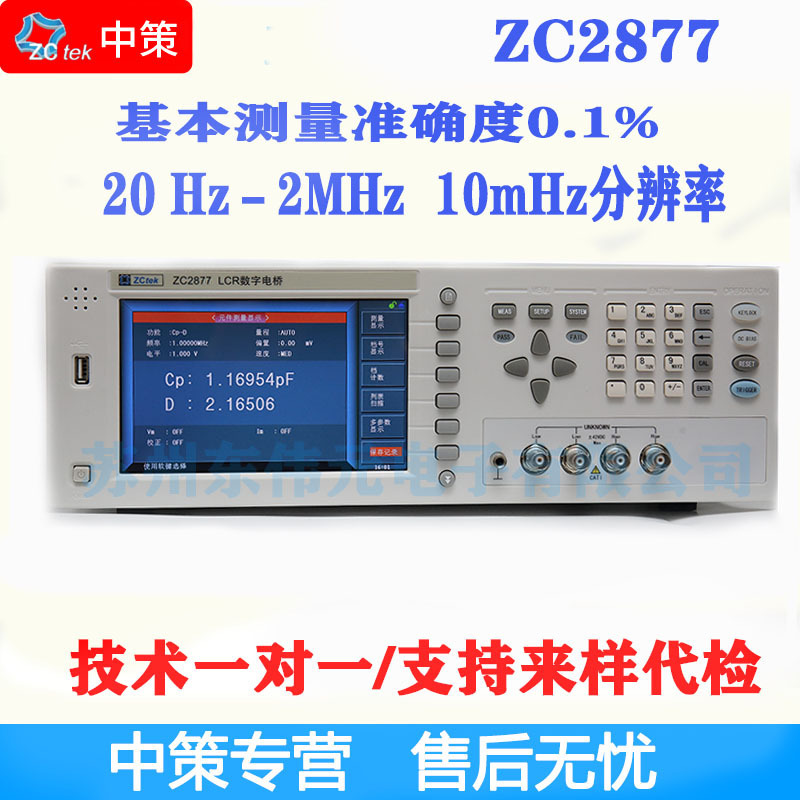

高频精密电桥是一款用于各种电子元器件进行检验的多功能元件测试仪。其采用当前最流行的7寸800x480彩色TFT LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。
技术参数
操作温度、湿度 | 0℃-40℃，90%RH | |
电源要求 | 电压 | 99V-121V 198V-242V |
频率 | 47.5Hz-63Hz | |
功耗 | ≤80VA | |
体积（W*H*D) | 398mm×129mm×370mm | |
重量 | 约 9kg | |
仪器型号 | ZC2878 | ZC2877 | ZC2876 | ||||
测量功能 | 测试参数 | |Z|，|Y|，C， L，X，B，R，G，D，Q，θ，DCR | |||||
基本测量准确度 | 0.05% | 0.1% | |||||
等效电路 | 串联，并联 | ||||||
数学功能 | 绝对值偏差，百分比偏差 | ||||||
量程方式 | 自动，保持，手动选择 | ||||||
触发方式 | 内部，手动，外部，总线 | ||||||
测量速度（≥1kHz） | 快速： 75次/秒（最快） | 快速：200次/秒（最快） | |||||
平均次数 | 1—255 | ||||||
延时时间 | 0—60s，以1ms步进 | ||||||
校准功能 | 开路 / 短路 / 负载 | ||||||
测试端配置 | 五端 | ||||||
列表扫描 | 10点列表扫描功能 | ||||||
显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | ||||||
显示器 | 6位分辨率，800×480 RGB7 英寸16: 9 TFT LCD显示器 | ||||||
测试信号 | 测试信号频率 | 20 Hz－1MHz，10mHz分辨率 | 20 Hz－2MHz，10mHz分辨率 | 20 Hz－5MHz，10mHz分辨率 | |||
输出阻抗 | 30Ω，100Ω，50Ω，10 / CC可选择 | ||||||
测试信号电平 | 正常：5 mV－2V | 正常：5 mV－5V 准确度：10%，1 mV步进 | |||||
直流偏置源 | 内部 | 0V，1.5V，2V | 0V-5V连续可调，1mV步进 | ||||
选配 | ZC6802A：0-10V的直流偏置电压、0-100mA的直流偏置电流 | ||||||
ZC6802B：0-1A直流偏置电流 | |||||||
显示范围 | |Z|, R, X | 0.01m Ω — 99.9999 MΩ | |||||
DCR | 1 mΩ — 99.9999 MΩ | ||||||
|Y|, G, B | 0.00001µS — 99.9999 S | ||||||
C | 0.00001 pF — 9.9999 F | ||||||
L | 0.00001 µH — 9999.99 H | ||||||
D | 0.00001 — 9.9999 | ||||||
Q | 0.00001 — 9999.9 | ||||||
θ （DEG） | -179.999°— 179.999° | ||||||
θ （RAD） | -3.14159 — 3.14159 | ||||||
其他 | 比较器功能 | 十档：（九档合格，一档不合格），另有一个附属档AUX | |||||
存储器 | 100组内部仪器设定供存储/调用 | ||||||
接口 | RS-232C，HANDLER， GPIB （选件），LAN（选件），USBTMC，USBCDC | ||||||
