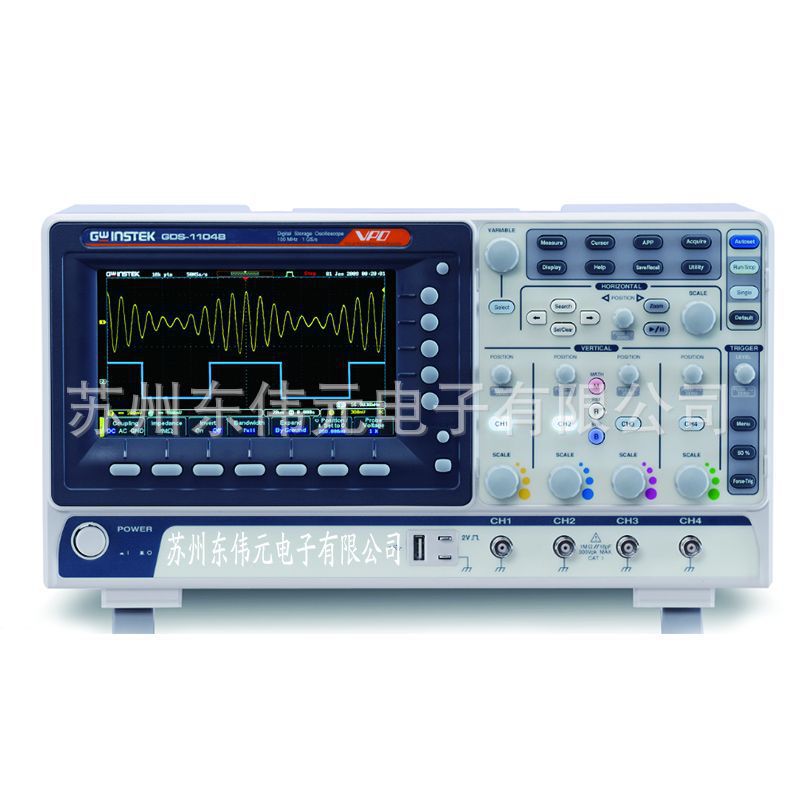

고정 위도 오실로스코프 SGD-1104B 디지털 오실로스코프 디지털 형광 오실로스코프 저장 오실로스코프스토어 가기

고정 위도 오실로스코프 SGD-1104B 디지털 오실로스코프 디지털 형광 오실로스코프 저장 오실로스코프

₩ 884,222 ¥ 4500.0

색상:

  • GDS-1072B
  • GDS-1074B
  • GDS-1102B
  • GDS-1104B

크기:

수량:
- +
재고:

최소 주문 수량: 1

알리타플은 고객님께서 주문한 물건을 그대로 구매대행 해드립니다.
궁금한 사항이 있으시면 언제든 고객센터로 연락주세요.

1688온라인 사이트에서 검색된 상품입니다. 알리타플에서는 상품검색/현지구매(구매대행)/국제배송 업무만 제공해드립니다. 해당 상품의 품질 및 상태에 대해서는 확인해 드릴 수 없고 해당 물건이 입고가 된 후에 검수과정을 거쳐야 확인이 가능합니다.

상세페이지

                   GDS-1000B系列



  • 100MHz/70MHz 两种频宽选择,采用2或4通道输入

  • 1GSa/s实时菜样率

  • 每通道10M存储器深度

  • 7" 800 x 480 WVGA液晶显示荧幕

  • 具备256色阶显示功能,可强化波形之表现

  • 1Mpts FFT频域信号显示表现

  • 具备水平时间、垂直电压以及触发一键归零设置功能

  • 波形更新率每秒110,000次

  • 造型新颖,重量轻巧

GDS-1072  GDS-1074BGDS-1102BGDS-1104B
垂直系统
通道数2通道+1外部触发通道4通道2通道+1外部触发通道4通道
带宽DC~70MHz (-3dB)DC~70MHz (-3dB)DC~100MHz (-3dB)DC~100MHz (-3dB)
上升时间5ns5ns3.5ns3.5ns
带宽限制20MHz20MHz20MHz20MHz
垂直分辨率8 bit: 1mV~10V
输入耦合AC, DC, GND
输入阻抗1MΩ// 约16pF
直流度±3%
极性正向 &反向
输入电压300V (DC+AC Peak), CAT I
偏移范围1mV/div : ±1.25V;2mV/div ~ 100mV/div : ±2.5V;200mV/div ~ 10V/div : ±125V
波形信号处理

‘+, -, ×, ÷, FFT, FFTrms , 用户自定义 FFT: 1MPTS点分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函数提供

 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.




触发模式



触发时间

耦合选项

自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替,

 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线

4ns ~ 10s

AC,DC,LF rej. ,HF rej. ,Noise rej.



灵敏度1 div
外部触发
范围±15V
灵敏度DC ~ 100MHz 约100mV;100MHz~200MHz约150mV
输入阻抗1MΩ±3%// 16pF
水平系统
范围5ns/div ~ 100s/div (1-2-5步进)滚动模式: 100ms/div ~ 100s/div
前置触发10 div
后置触发2,000,000 div
在任何 ≥ 1 ms 的间格中为±50 ppm
采样系统
实时取样率1GSa/s
记录长度每通道10Mpts
获取模式一般, 平均, 峰值检测, 单次
峰值侦测2ns (典型值)
平均模式可选则2至256次
X-Y 模式
X 轴输入通道 1;通道3*  (*仅适用于四通道机种)
Y 轴输入通道 2;通道4*  (*仅适用于四通道机种)
相位移100kHz 时±3°
光标&量测系统
游标可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%)

自动量测









控制面板功能

36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot,

FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,

-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase



自动设定单一按键自动设定所有信道的垂直、水平及触发系统
储存设定20组
储存波形24组
显示系统
显示器7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)
插补点方式Sin(x)/x
波形显示方式点, 向量, 可调余晖 (16ms~4s), 无限余晖
波形更新率快每秒 50,000次波形更新
显示模式YT ; XY
显示网格线8  x 10 格
接口
USB PortUSB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太网络RJ-45 接口, 10/100Mbps with HP Auto-MDIX(仅适用于GDS-1074B,GDS-1104B)
Go-NoGo BNC5V /10mA TTL 开集极输出
锁孔机器背面提供标准Kensington插槽
电源&其他
线性电压范围交流 100V~240V ,50Hz~63Hz 自动选取,消耗功率:30W
多国语言提供
联机帮助提供
操作环境温度:0℃~50℃;相对湿度:≤80%(0℃~40℃);≤45%(41℃~50℃)
尺寸及重量380(W) X 208(H) X127.3(D) mm, 约2.8kg
所有规格保证要求GDS-1000B系列示波器开机30分钟后,环境温度+20℃~+30℃。
