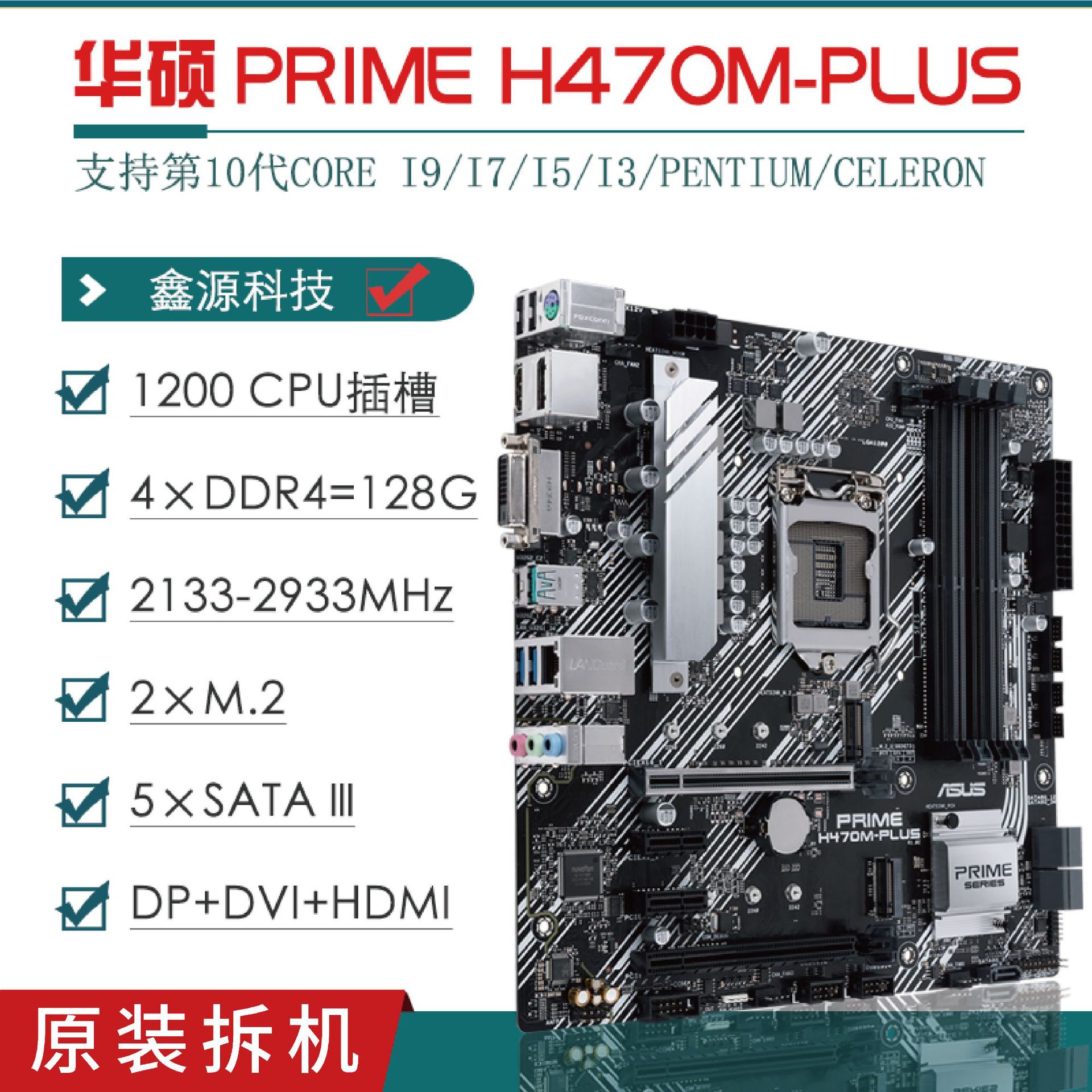

PRIME H470M-PLUS

中央处理器

英特尔® Socket 1200 -支持第十代英特尔® 酷睿™, 奔腾® Gold 和赛扬® 处理器 *

支持英特尔® 14 nm 处理器

支持英特尔® Turbo Boost 技术 2.0 和英特尔® Turbo Boost Max 技术 3.0**

*请访问w3.asus.com.cn获取处理器支持列表。

**英特尔® Turbo Boost Max 技术 3.0 的支持依据 CPU 类型。

芯片组

英特尔® H470

内存

4 x DIMM, 支持可高达 128GB, DDR4 2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered 内存 *

支持双通道内存架构

支持Intel® Extreme Memory Profile (XMP) 技术

OptiMem

* 第十代英特尔® 酷睿™i9/i7 处理器，原生支持 2933/2800/2666/2400/2133, 请查阅 w3.asus.com.cn 官网了解内存 QVL(合格供应商名单)。

图形显示

集成图形处理器

1 x DisplayPort 1.4 **

1 x HDMI 1.4b

*显示核心规格可能因 CPU 之间类型而有所不同。

**支持 DisplayPort 1.4 支持最大分辨率 4096 x 2304 @60Hz. 请查阅 www.intel.com 了解更新信息。

多重图形显示技术

支持AMD 2-Way CrossFireX 技术

扩展槽

第十代英特尔® 处理器

1 x PCIe 3.0 x16 (x16 模式)

英特尔® H470 芯片

1 x PCIe 3.0 x16 (x4 模式)

2 x PCIe 3.0 x1

存储功能（视出货而定）

共支持 2 x M.2 插槽和 5 x SATA 6Gb/s 接口

英特尔® H470 芯片 :

1 x M.2 Socket 3 插槽, 支持 M key, 2242/2260/2280/22110 类型存储设备(PCIE 3.0 x 4模式)

1 x M.2 Socket 3 插槽, 支持 M key, 2242/2260/2280 类型存储设备(SATA & PCIE 3.0 x 4模式)*1

5 x SATA 6Gb/s 接口

支持 Raid 0, 1, 5, 10

英特尔® 快速存储技术

英特尔® 傲腾™ 内存技术

网络功能

Intel® I219-V 1Gb 网卡

音效

Realtek ALC887/897 8 声道高保真音频芯片

- 支持: 音频接口侦测(Jack-detection), 前面板音频插孔交换功能(Jack-retasking), 多音源独立输出(Multi-Streaming), 24-Bit/192kHz 回放

音频功能:

- 音频分割线设计

- 左右声道分层设计

- LED音频分割亮线

- 高品质日系音频电容

USB 接口

背部 USB 接口 (共 6 )

2 x USB 3.2 Gen 2 接口(1 x Type-A +1 x USB Type-C® )

2 x USB 3.2 Gen 1 接口(2 x Type-A)

2 x USB 2.0 接口(2 x Type-A)

前置 USB 接口 (共 8 )

4 x USB 3.2 Gen 1 接口

4 x USB 2.0 接口

软件功能

ASUS Exclusive Software

Armoury Crate

AI Suite 3

- Performance And Power Saving Utility

EPU

Digi+ VRM

Fan Xpert 4

- EZ update

AI Charger

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

华硕特有功能

ASUS 5X PROTECTION III

- ASUS DIGI+ VRM (- Digital power design with Dr. MOS)

- ASUS LANGuard

- ASUS Overvoltage Protection

- ASUS SafeSlot Core+

- ASUS Stainless-Steel Back I/O

ASUS Q-Design

- ASUS Q-DIMM

- ASUS Q-Slot

ASUS Thermal Solution

- Aluminum heatsink design

ASUS EZ DIY

- Procool

背板 I/O 接口

1 x PS/2 键鼠接口

1 x DVI-D 接口

1 x DisplayPort 接口

1 x HDMI 接口

1 x LAN (RJ45) 接口

2 x USB 3.2 Gen 2 接口 (1 x Type-A+1 x USB Type-C® )

2 x USB 3.2 Gen 1 接口 Type-A

2 x USB 2.0 接口

3 x 音频插孔

内部 I/O 接口

1 x CPU风扇接头

3 x 机箱风扇接头

2 x USB 3.2 Gen 1(高达 5Gbps) 接头支持额外的4 USB 3.2 Gen 1接口

2 x USB 2.0 接头可扩展4组外接式USB 2.0接口

1 x M.2 Socket 3 插槽，支持 M key, 2242/2260/2280/22110 类型存储设备 (PCIE 3.0 x 4模式)

1 x M.2 Socket 3 插槽，支持 M key, 2242/2260/2280 类型存储设备(SATA & PCIE 3.0 x 4模式)

1 x SPI TPM 接针

5 x SATA 6Gb/s设备连接插座

1 x 24-pin EATX主板电源插槽

1 x 8-pin EATX 12V 电源插槽

1 x 前面板音频接头 (AAFP)

1 x 4-pin EATX 12 V 电源接头

1 x AIO_水泵接头

1 x 清除CMOS跳线

1 x 系统面板接头

1 x 串口连接插座（COM）

配件

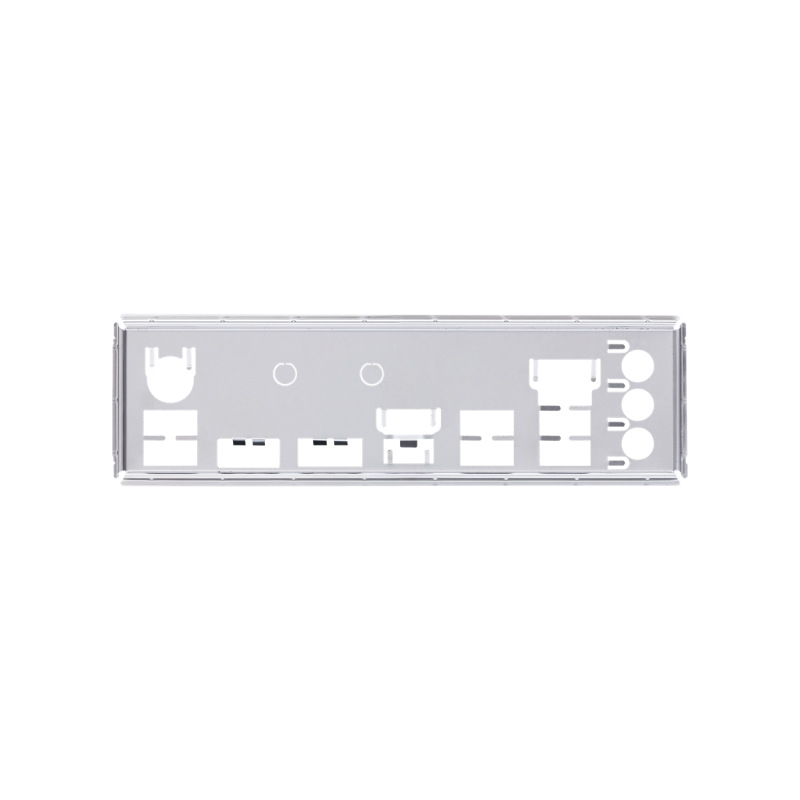

I/O 挡板

2 x SATA 6.0Gb/s 数据线

1 x M.2 螺丝包

1 x 随机光盘

用户手册

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

管理软件

WOL by PME, PXE

操作系统

Windows® 10 64-bit

尺寸规格

mATX 板型结构

9.6 英寸 x 9.6 英寸 ( 24.4 厘米 x 24.4 厘米 )
