MC14541B可编程定时器由16级二进制组成
计数器，一个集成振荡器，与外部电容和
两个电阻、一个自动上电复位电路和输出控制
逻辑。
定时通过打开电源来初始化，此时电源打开
复位使能，并在指定的VDD内初始化计数器
范围。在电源已经接通的情况下，外部复位脉冲可以
已应用。释放初始复位命令后，振荡器将
以外部RC网络确定的频率振荡。这
16级计数器将振荡器频率(fosc)除以n
级频率为fosc/2n。

可用输出28、210、213或216
正沿时钟跃迁时的增量
内置低功耗RC振荡器(整个温度范围内的精度为2%
< 10 kHz时的范围和20%电源和3%过处理)
如果外部时钟可用，可以旁路振荡器
(将外部时钟施加于引脚3)
外部主复位完全独立于自动复位
操作
用作2n分频器或单转换定时器
Q/Q选择提供输出逻辑电平灵活性
复位(自动或主)在复位期间禁用振荡器
不提供有效功耗
时钟调理电路允许以非常慢的时钟运行
上升和下降时间
自动复位在上电时初始化所有计数器
电源电压范围= 3.0 Vdc至18 Vdc，带自动复位
电源电压范围=禁用(引脚5 = VDD)
电源电压范围= 8.5 Vdc至18 Vdc，带自动复位
电源电压范围=使能(引脚5 = VSS)
汽车和其他应用的NLV前缀要求
独特的现场和控制变更要求；AEC Q100
合格且有PPAP能力
这些器件无铅，符合RoHS标准

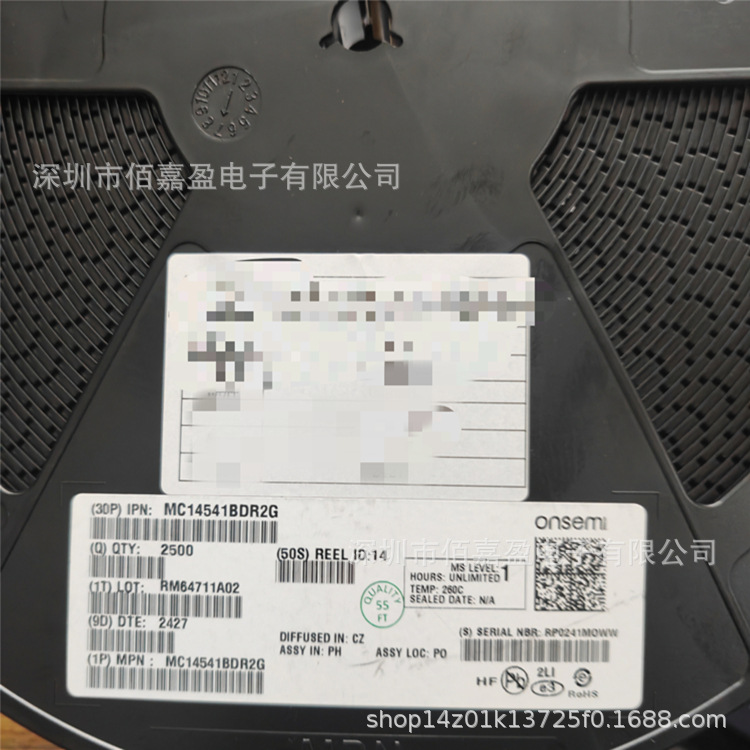

MC14541BCP MC14541BCPG MC14541BDG MC14541BDR2 MC14541BDR2G MC14541BDTR2 MC14541BDTR2G MC14541BF MC14541BFELG MC14541BFG NLV14541BDTR2G NLV14541BDG NLV14541BDR2G

详细规格书请联系“客服”
