产品描述：

电气专业技术人员经常会遇到需要跟踪电缆或布线系统,还经常需要确定是哪个保险装置是否连接。

到了特定电路，或需要识别和跟踪金属管、供暖管线或地下电缆。新型的MS6818电缆探测仪能为此用户提供帮助。

工作原理：

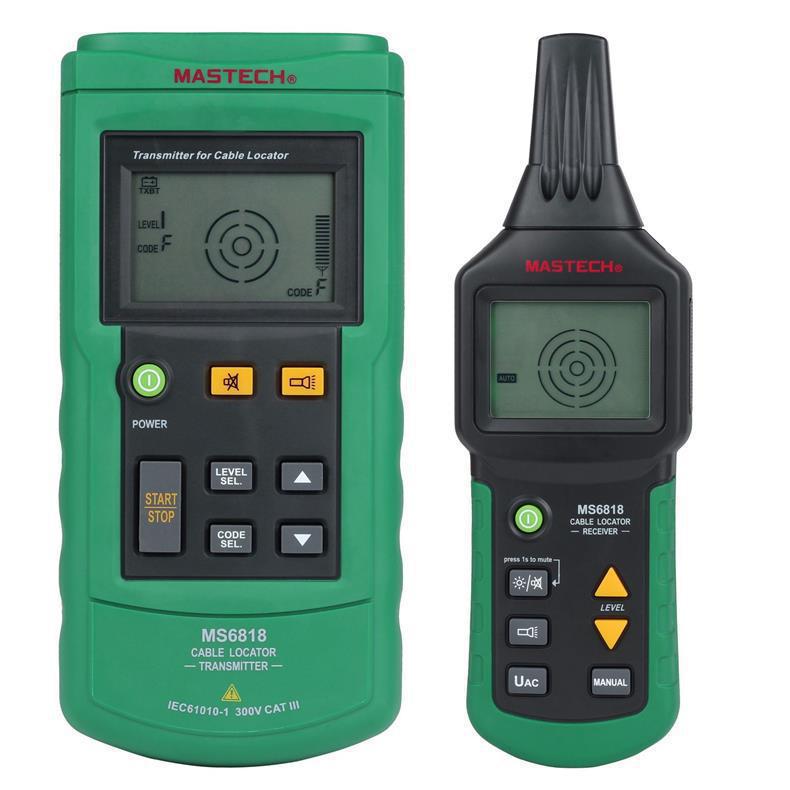

  MS6818电缆探测仪包括一个发送器和一个接收器。发送器向相应的电缆提供一个经调制的交流电压，交流电压会在电缆周围产生一个电场；接收器安装有一个线圈，如果将接收器放在靠近相应的电导体的地方，通量线就会穿过线圈，并进入到接收器。这种现象也被称为穿透线圈。在线圈中会产生很小的压，接收器的电子电路对此电压进行计算，并显示在显示屏上。MS6818的特殊之处在于发送的信号是数字编码的。这就能够确保信号可以被接收器清晰地接收到，即可避免任何干扰场（例如电子式荧光灯镇流器或变频器）引起的错误显示。

应用领域：

该款仪表广泛应用于通讯电缆施工，电力电缆施工，建筑管道施工，通讯电缆以电力供电电路以及电热线路的维护工作，是一线施工检修人员不可或缺的工具。

探测埋藏在墙壁及地下的电缆，电气线路，供水供气管道的铺设路径。

探测埋藏在墙壁及地下的电缆，电气线路中的断路和短路故障。

寻找保险丝及其保险电路。

寻找被遮盖住的插座和分线盒。

寻找地板下的电热供暖线路中的断路和短路故障。

功能及特点：

发射机内嵌交直流电压表功能，可线性测量12-400伏交直流电压。

发射机可显示所设置的发射功率等级，发射编码，电池电量信息，测量到的外部电压值和种类，以及外部高压警示符号，这些信号同样可以在接收机上显示。

发射机具有自检功能，接收机的灵敏度可以自动或手动调节。

接收机具有自动扫频功能，并且发射机和接收机都具有静音功能，方便在医院等需要安静测试的 环境使用。

可提供附加发射机用以扩充或区分多个信号。

结构紧凑，牢固耐用，便于携带。

主要功能:

1,探测埋藏在墙壁及地下的电缆，电气线路，供水供气管道的铺设路径

2，探测埋藏在墙壁及地下的电缆，电气线路中的断路和短路故障

3，寻找保险丝及其保险电路

4，寻找被遮盖住的插座和分线盒

5，寻找地板下的电热供暖线路中的断路和短路故障

6，发射机内嵌交直流电压表功能，可线性测量12-400伏交直流电压

7，发射机可显示所设置的发射功率等级，发射编码，电池电量信息，测量到的外部电压值和种类，以及外部高压警示符号，这些信号同样可以在接收机上显示。

8，发射机具有自检功能，接收机的灵敏度可以自动或手动调节

9，接收机具有自动扫频功能，并且发射机和接收机都具有静音功能，方便在医院等需要安静测试的环境使用

10，可提供附加发射机用以扩充或区分多个信号

11，结构紧凑，牢固耐用，便于携带

技术指标：

电压测量量程：发送器:12V-400V(AC/DC)

输 出 信 号 ：发送器:125KHz

电        压：发送器:最高400V(AC/DC)

电缆测量深度：接收器:0-2.5米(墙面/地下电缆)

主电压测量  ：接收器:0-0.4米

环境指标：

工作环境：发送器:0~40℃;接收器:0~40℃

储存温度：发送器:-20℃~60℃

          接收器:-20℃~60℃

相对湿度(无冷凝)：发送器:最高80%;接收器:最高80%

测量高度：发送器:最高2000米

          接收器:最高2000米

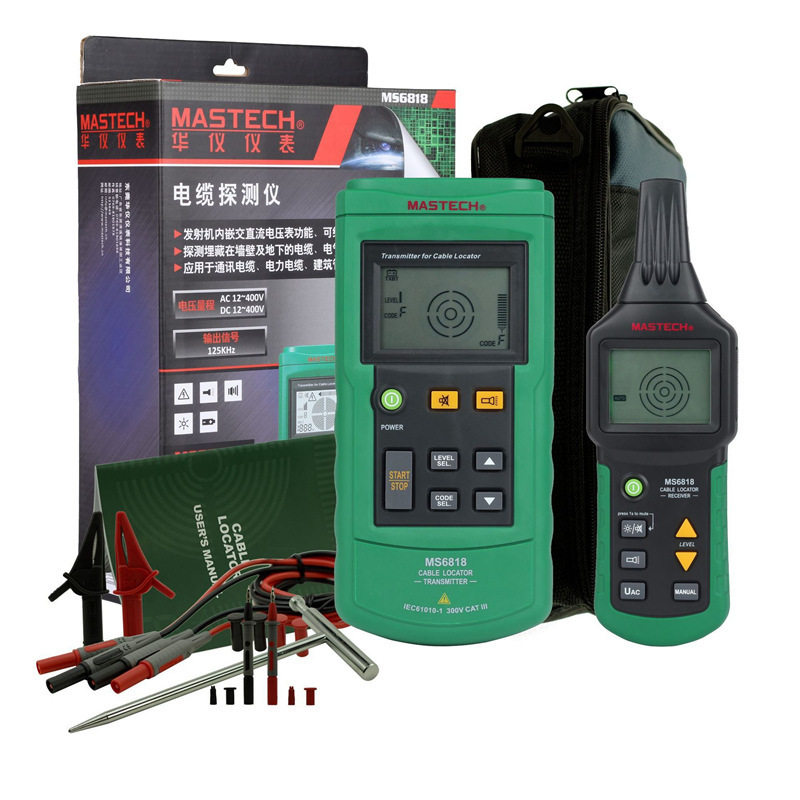

主件:

①布袋

②接收机:1台

③发射机:1台

附件:

④鳄鱼夹:2只(红黑各一只)

⑤电池:1节(9V碱性电池GL6F22A 1604A)

⑥电池:6节(1.5V AAA碱性电池,LR03 SIZE)

⑦说明书:1本

⑧测量线:2条(红黑各一条 长1.5米)

⑨测试笔:2支(红黑各一支)

⑩接地杆
