180W自动升降压模块

模块参数：

模块性质：非隔离稳压

输入电压：10.5-70VDC 供电电压低于12V时请降额使用

输入电流：10A max 长时间8A max

输出电压2.5-58VDC

自适应输入电压高于或低于设定的输出电压的应用场合

输出电流：8A max 长时间6A max 不能让输入和输出电流工作在最大值，输入和输出电流相加不能超过12A

恒流可调：0.5-8A

输出功率： 180W max 低电压工作时最大电流8A 裸板无辅助散热最大输出30W 带散热片不带风扇最大输出50W 模块温度超过65度时需要加强散热

待机电流： 约20ma

转换效率： 约90%

输入防接反：无，请先确定正负再通电

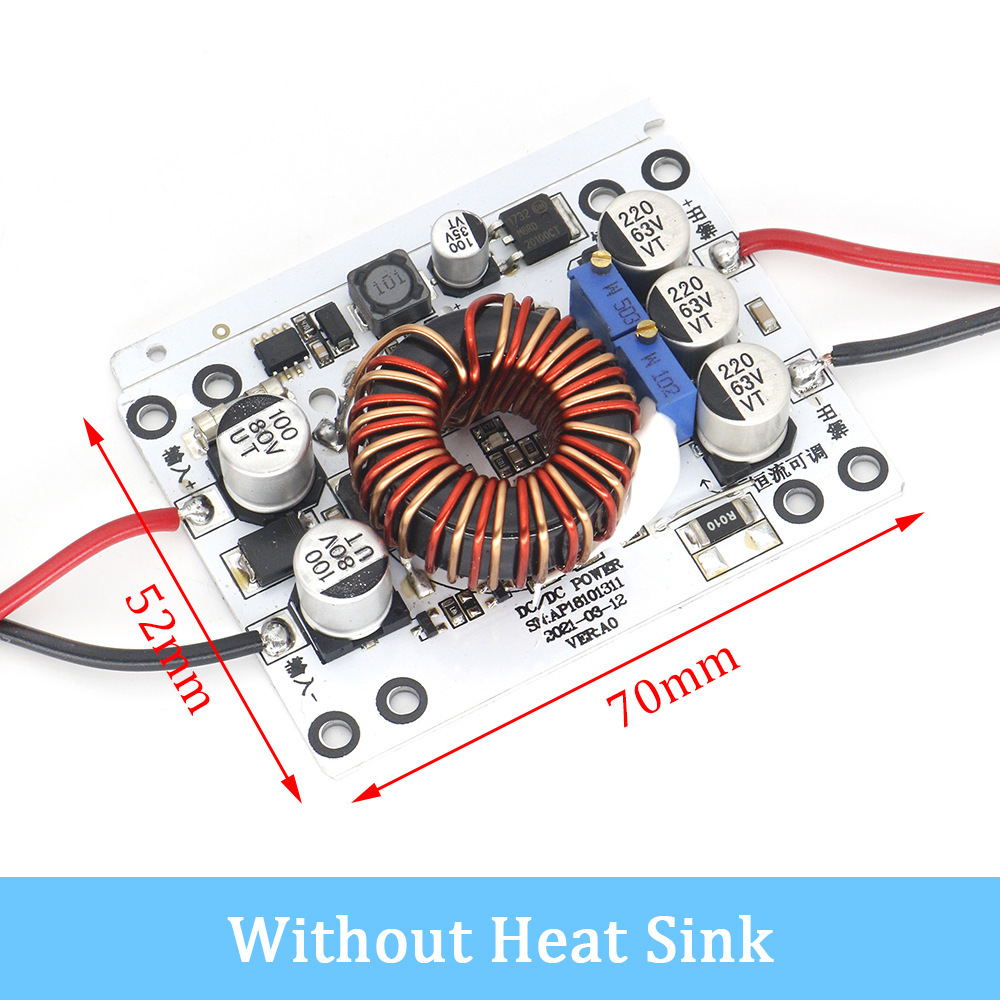

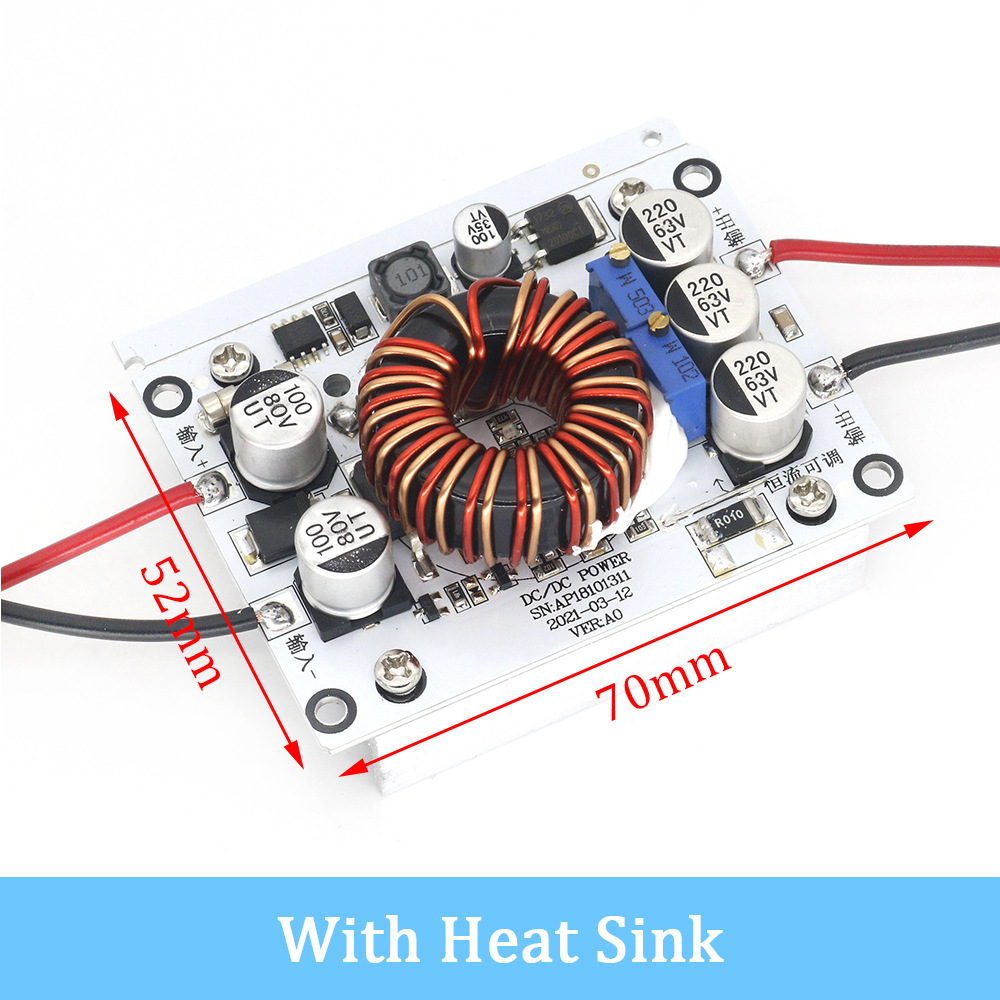

外形尺寸： 70*52*21MM (裸板）

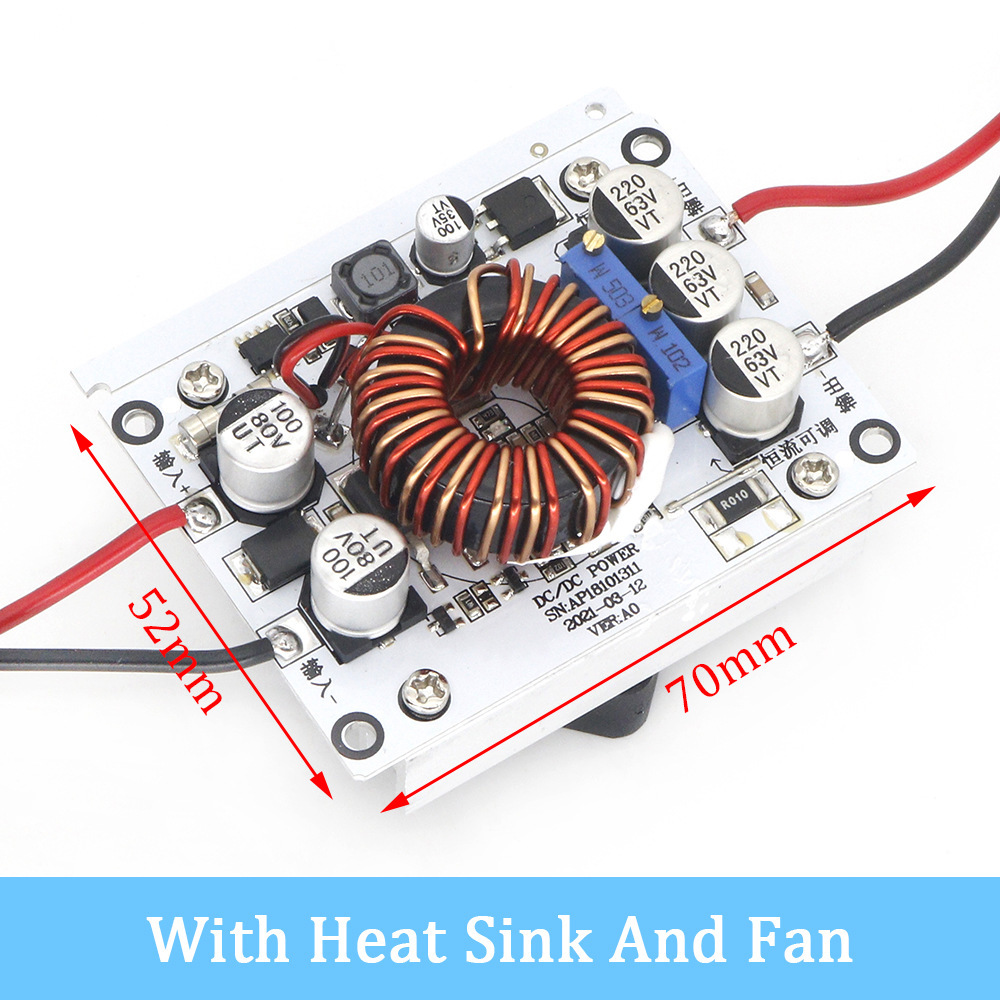

70*52*46MM（带散热片带风扇）

重量： 裸板约 70克 带散热片约 120克 带散热片带风扇约 135克

特点：

采用高导热铝基板调计，方便外置散热器

输入超宽范围，能升压，降压，稳压

实现输入输出0压差，输出电压可调

输出电压/电流调节方法：

1、调节恒压可调电位器(顺时针减小电压，反时针增大电压），跟据您的负载要求，把输出电压设定到您需要的电压值。如10串LED电压调37V。

2、顺时针调恒流可调电位器20圈左右，把输出电流予设定为最小，接上LED，调恒流可调电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）经过改良后可以用短路的方式调电流，可以用短路的方式调电流，可以用短路的方式调电流，（方法：先把输出电压调到5V，顺时针调恒流可调电位器20圈，然后短路输出调短路电流）
