◆ 特点
· 以太网控制系统由一体化总控和主控组成，若接入光纤收发器，控制器之间的距离可达10公里。
· 一体化总控实现联机、脱机方案，支持时控、锁定、GPS同步联动、云平台远程控制等功能。
工程评估技术服务(以实际为准)
SKU规格不是真实的价格，
联系客户评估项目技术需求

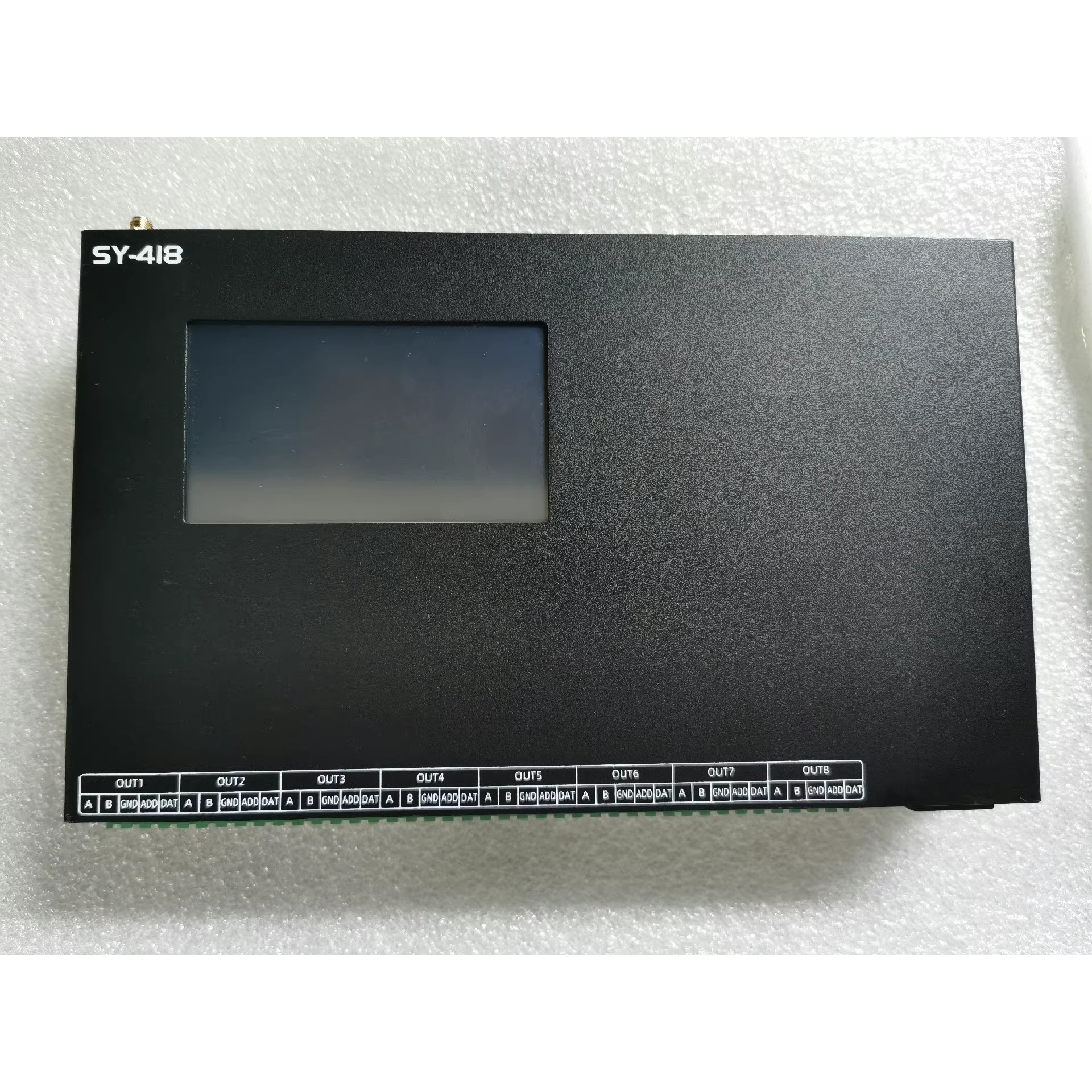

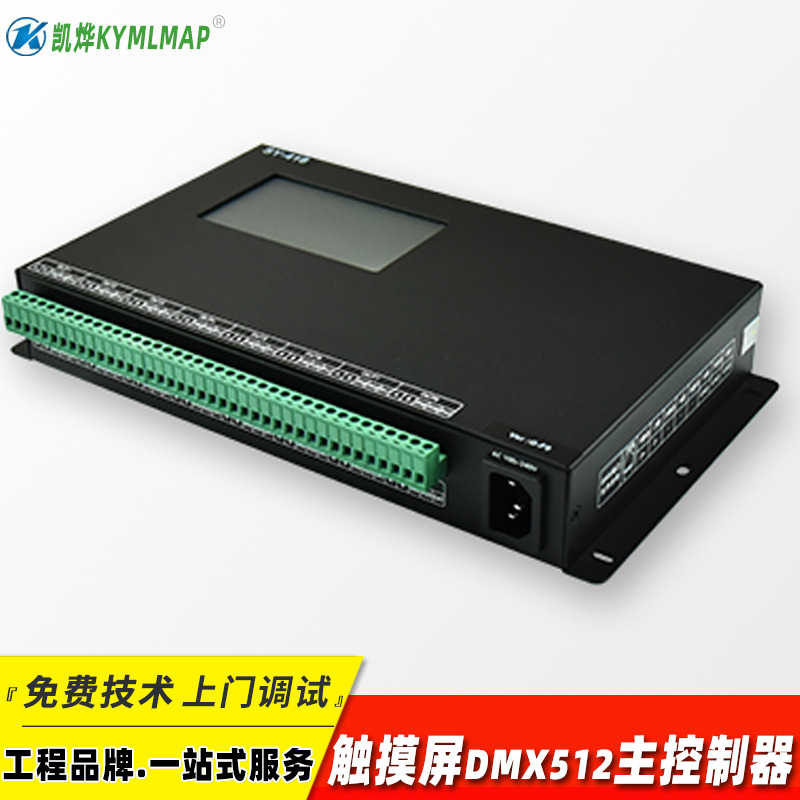

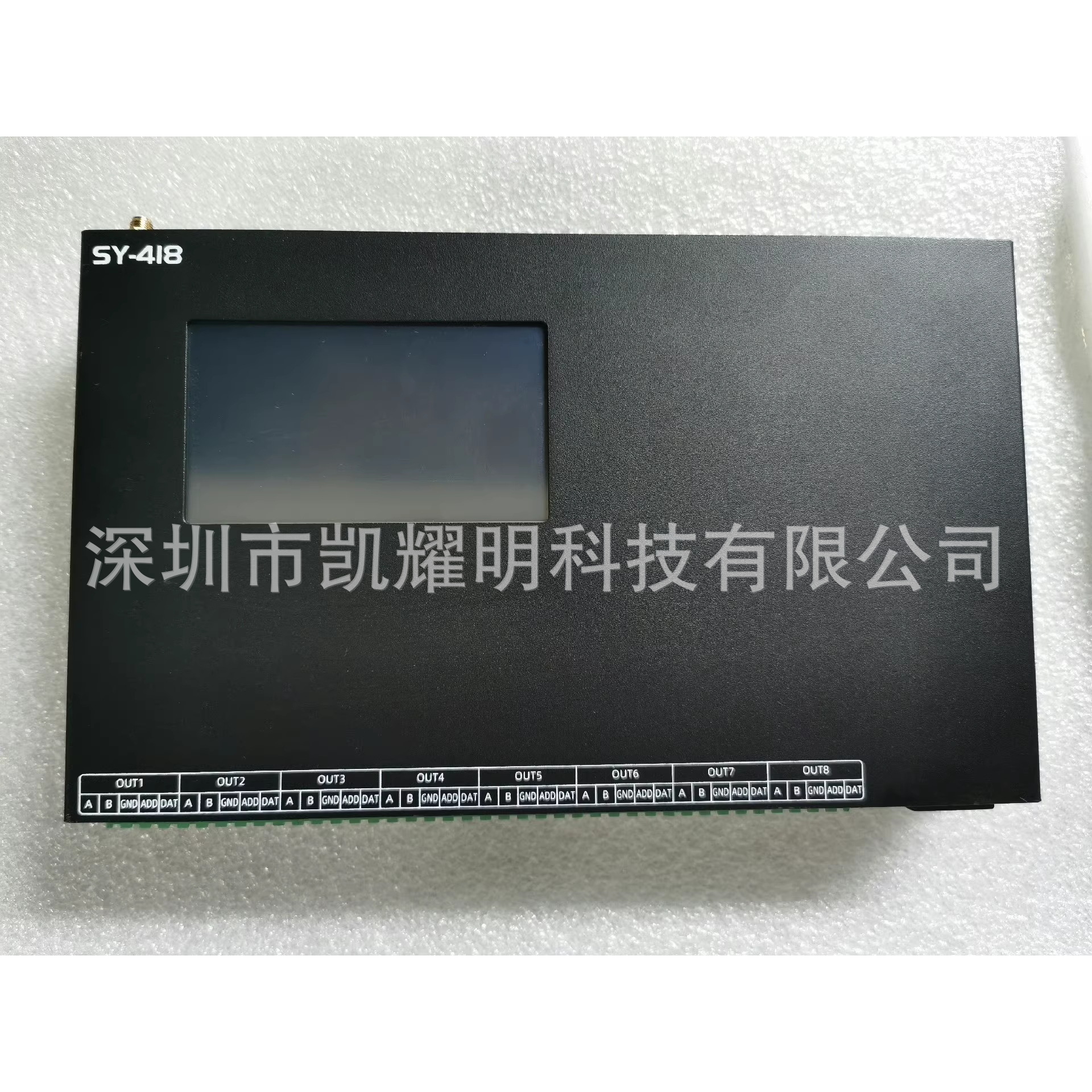

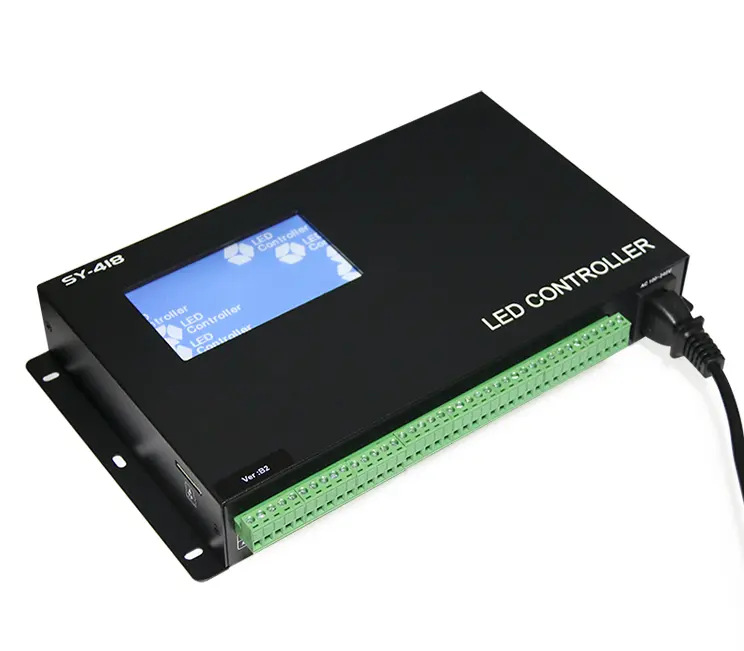

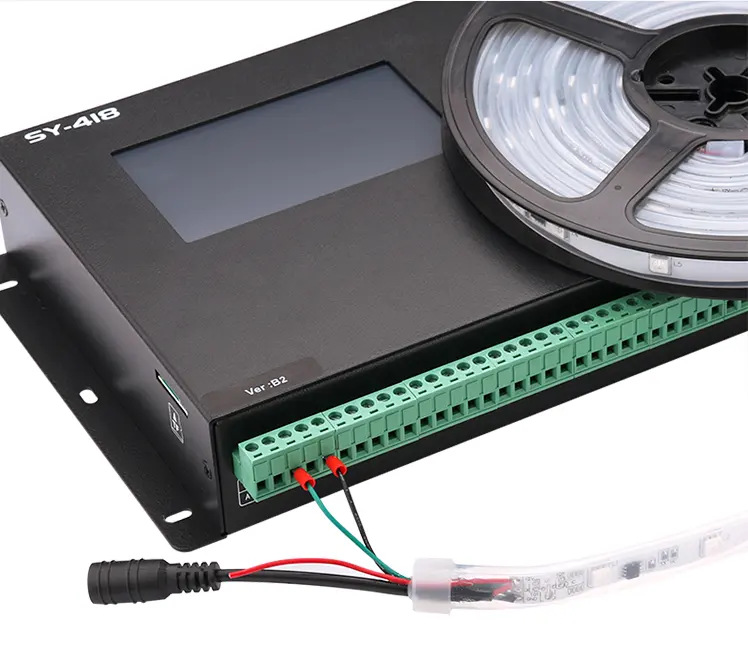

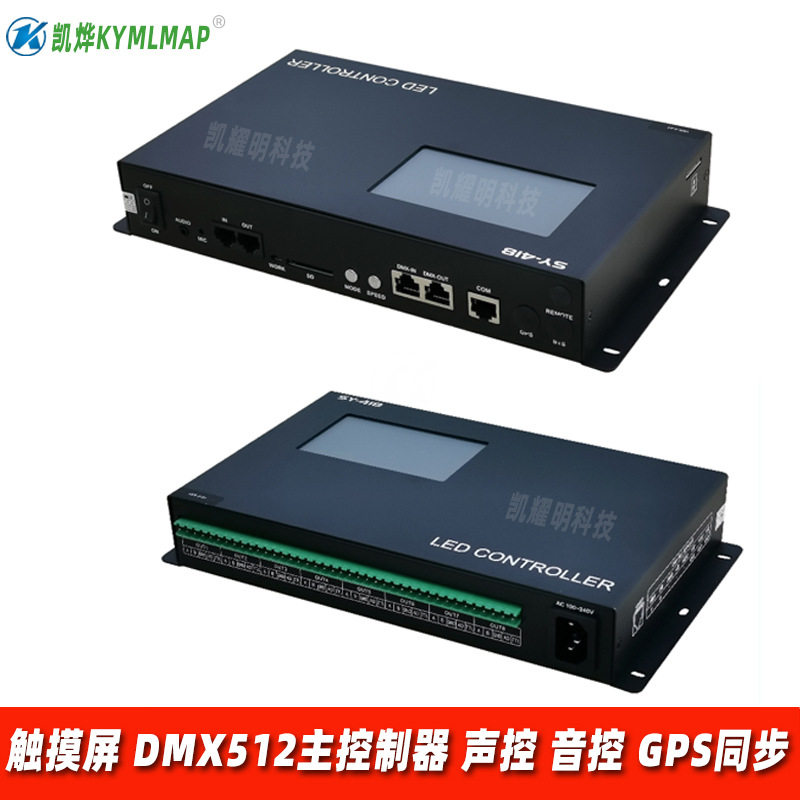

SY-418 Screen Touch Musical Controller DMX to SPI AC100V- 240V 8 channels DMX512 Programmable Digital Led Controller
Lamp Power(W)(1): 3w 3w
Voltage(1): AC100-240V
Model Number(2)
SY-418(DMX)
SY-418F(DMX and WIFI)

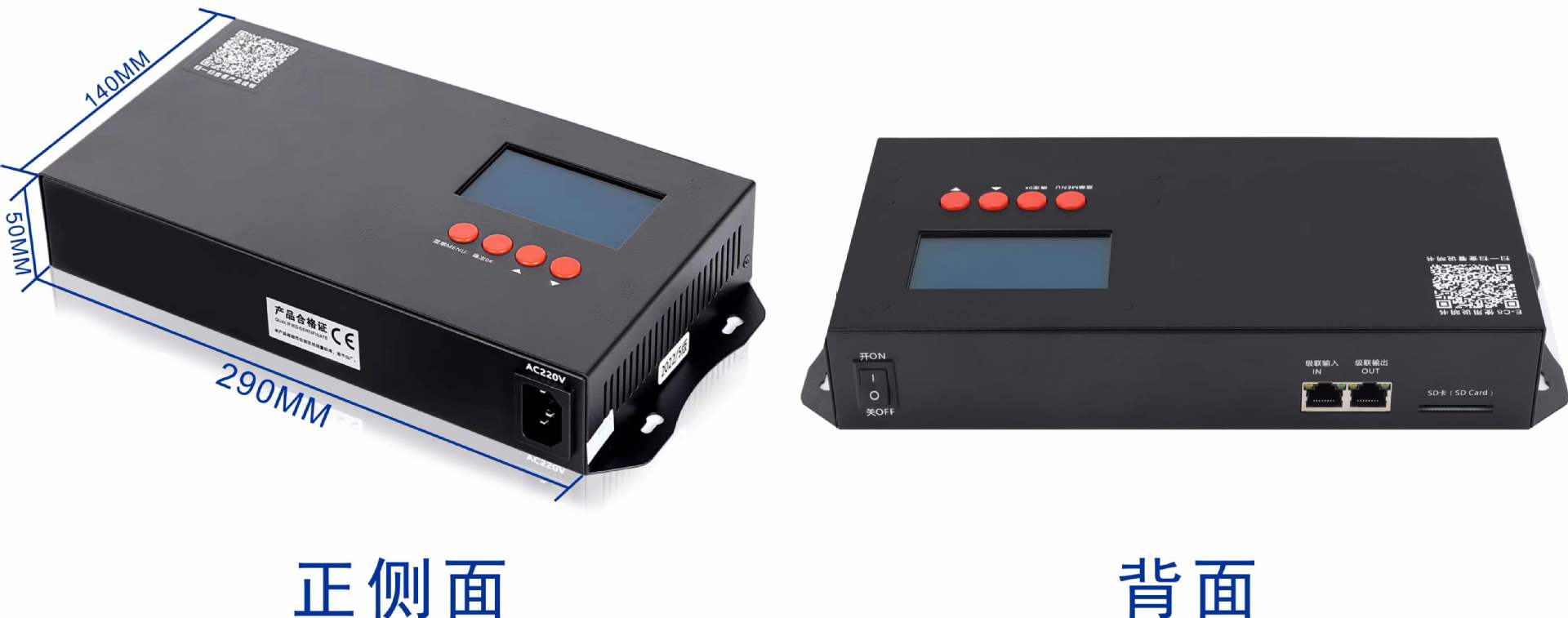

产品尺寸： 186L * 150W * 66H（mm）
方案负载： 30万通道
存储容量： 128GB - 1TB
输出功率： ≤60W
级联分控： ≤154台
功 能： 可扩展声控/音控，时控，GPS同步，BTS同步，灯具编址，PDU控电，RDM检测，云备份，加密
◆ 特点
· 以太网控制系统由一体化总控和主控组成，若接入光纤收发器，控制器之间的距离可达10公里。
· 一体化总控实现联机、脱机方案，支持时控、锁定、GPS同步联动、云平台远程控制等功能。

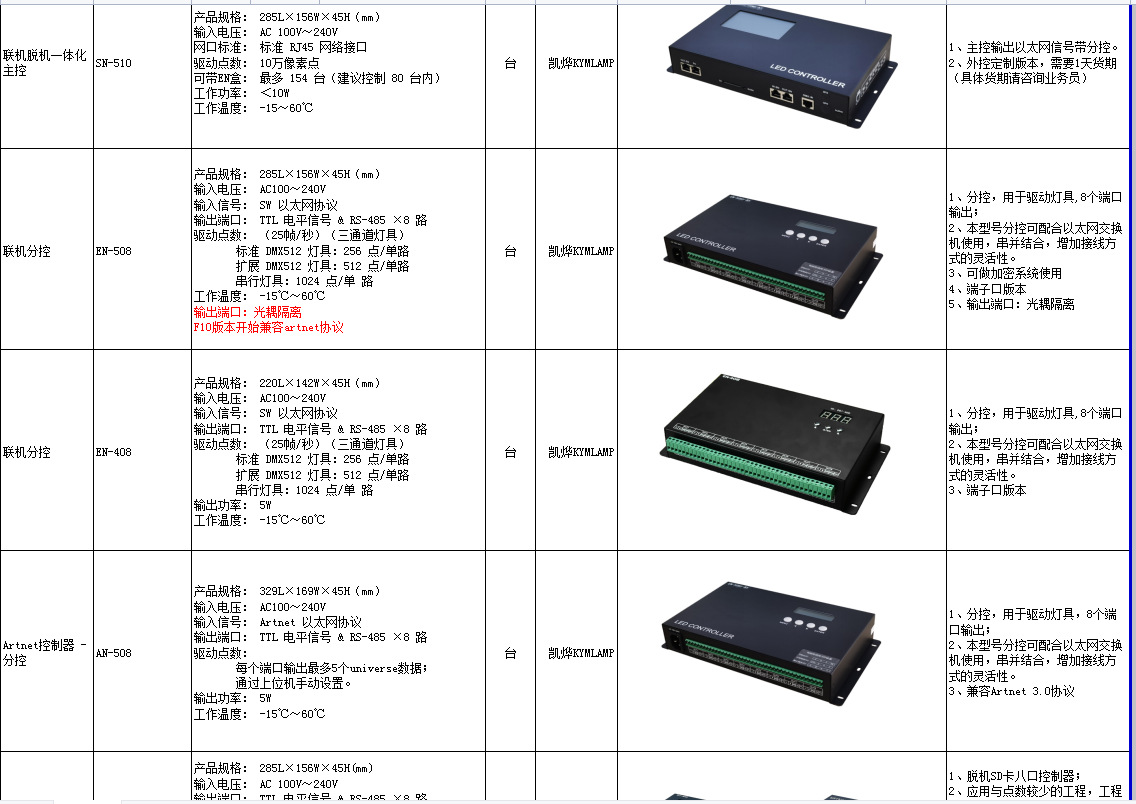

■ Master2 联控主机 · Nova 联控分机
· 采用Master2联控主机+Nova联控分机的网络架构，实现多项目、多楼宇联动，应用于KYM云控、KYM域慧城、KYM联控、KYM互动四大系统。
◆ 产品特点

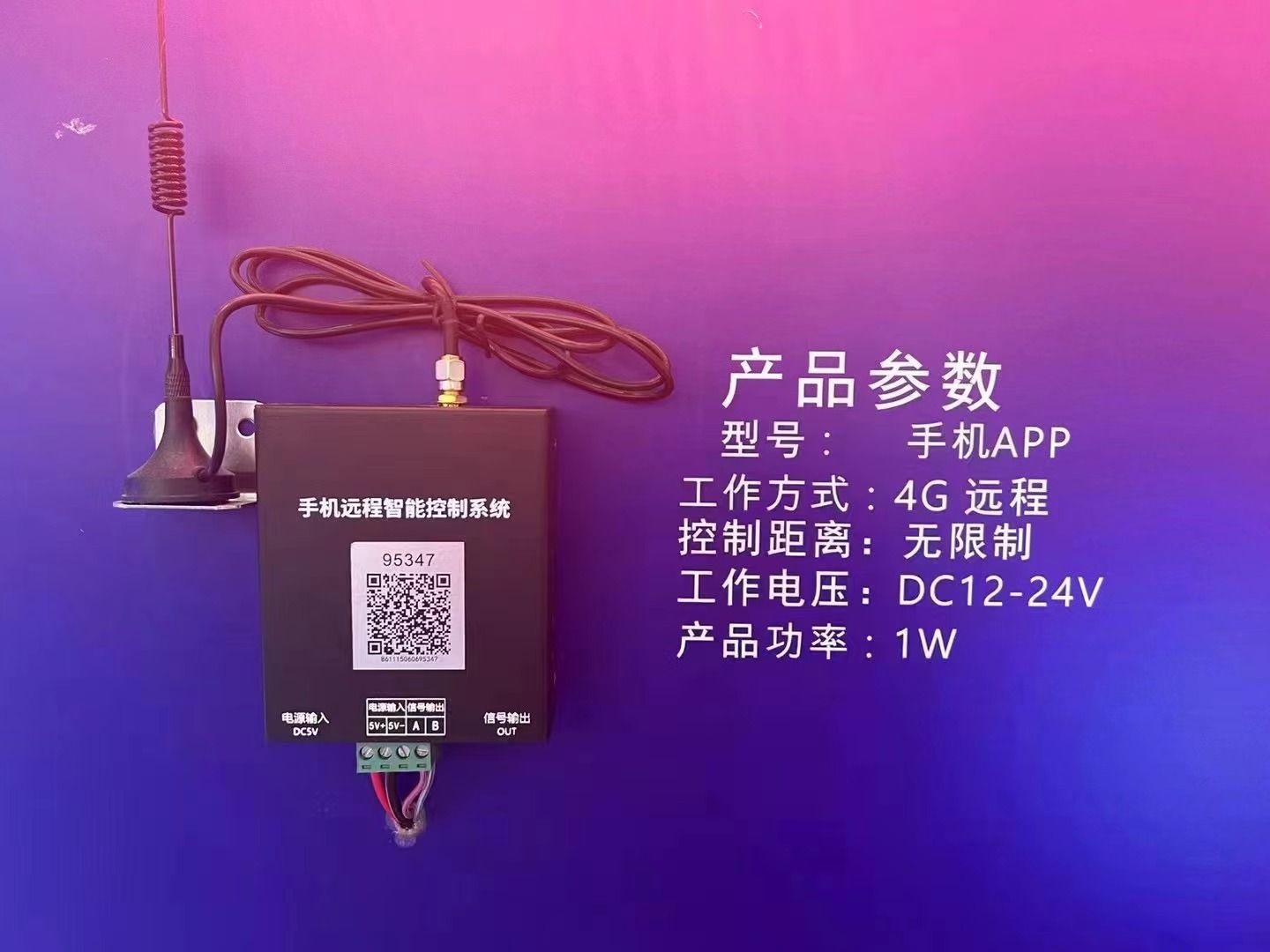

· SD卡多功能控制器可实现手机WIFI/GSM遥控,GPS卫星同步,4G/GPRS全城灯光控制等多种方案
· 支持加密,时控,音控,声控,DMX512信号输入等附加功能
· 支持级联,软件智能分割各控制器SD卡文件
◆ 支持芯片
· 单线芯片：TM1803、TM1804、TM1809、TM1812、UCS1903、UCS1909、UCS1912、UCS2912、WS2811、BS0901等 兼容芯片
· 两线芯片：思域D系列单片机带自检芯片
· 三线芯片: DMX512、UCS512、LPD6803、LPD8803、LPD8806、D70、UCS6909、UCS6912、P9813等兼容芯片
· 四线芯片: DM134/135、IBM5024/5026、3130、TT6016、595等兼容芯片
◆ 性能特点
1、 可分别单独接入电脑或 SN 使用，支持 100W 通道或 400 台控制盒级联。
2、 通过按键设置 ID，操作简单可靠。
3、 8 路独立信号数据输出，控制各类常规芯片的 LED 护栏管屏、点光源屏、大功率洗墙灯等， SW 单片机: D**S、D**J； 单线: TM180*-400K/800K 、UCS19** 、 UCS29** 、 WS2811/12 、 TLS3001(1Mhz) 、SM167** 、 SM16823E、SM16824E； DMX512: SW-D、SW-U、UCS512A/B/C0/C4/D/E0/EH/G4/G6、DMX512AP/SM512、SM16500P/511/512、 SM17500P/512P/522P、SM17512/522、SM18522P/PH、Hi512A0/A4/A6/AD/AE、 TM512AB3/AL1/ACx/AD、QED512P、GS8511/512/513/515、市面标准 DMX512，（写址见 《支持芯片》章节）； 断点续传: UCS5603、WS2818、GS8206、P9883、TM1914、XT1506S； 65536 灰阶: UCS8903、UCS8904、UCS9812、SM16813。
4、 附送专业效果制作软件 LED Player，用户可自行制作任意效果。
5、 不同灯具带载能力有差异，（如不要求帧频，可每路独立增加带载能力，且务必自行测试）。
备注: 此分控器不带SD卡插槽,不能脱机使用, 请与SN-510主控制器配套使用,单独使用可安装软件联机电脑播放,但不能脱机.
如端口需要带信号隔离保护请选配EN-508分控型号
产品编号：KYM-SY-418
产品描述：LED智能控制器，8路信号输出（数据i独立），适合大型工程或远距离传输选用，可多台级联组合使用。可选用音控、声控、级联、时控、GPS同步、BTS同步等附加功能。
外壳材质：铁
输入电压：AC 100V～240V

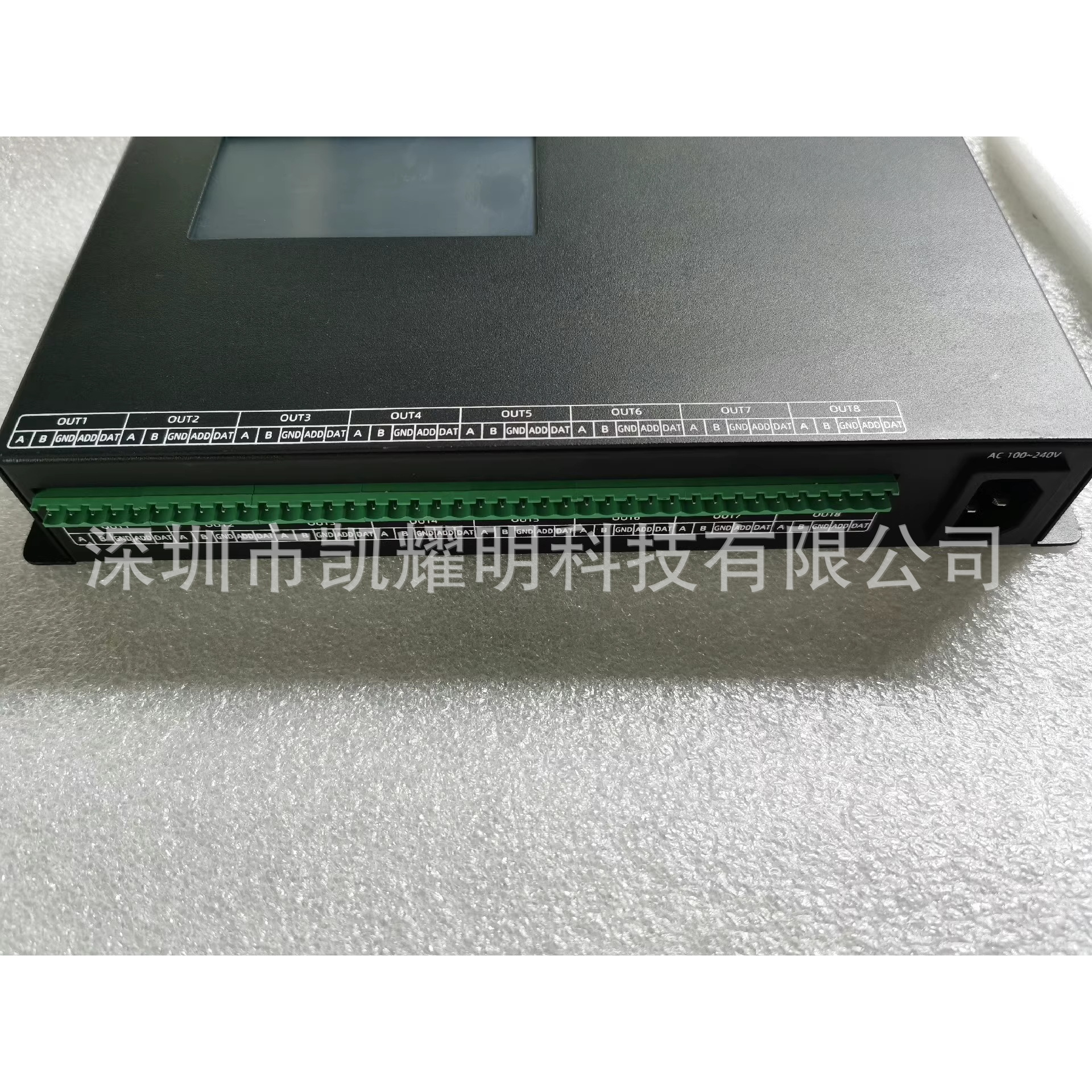

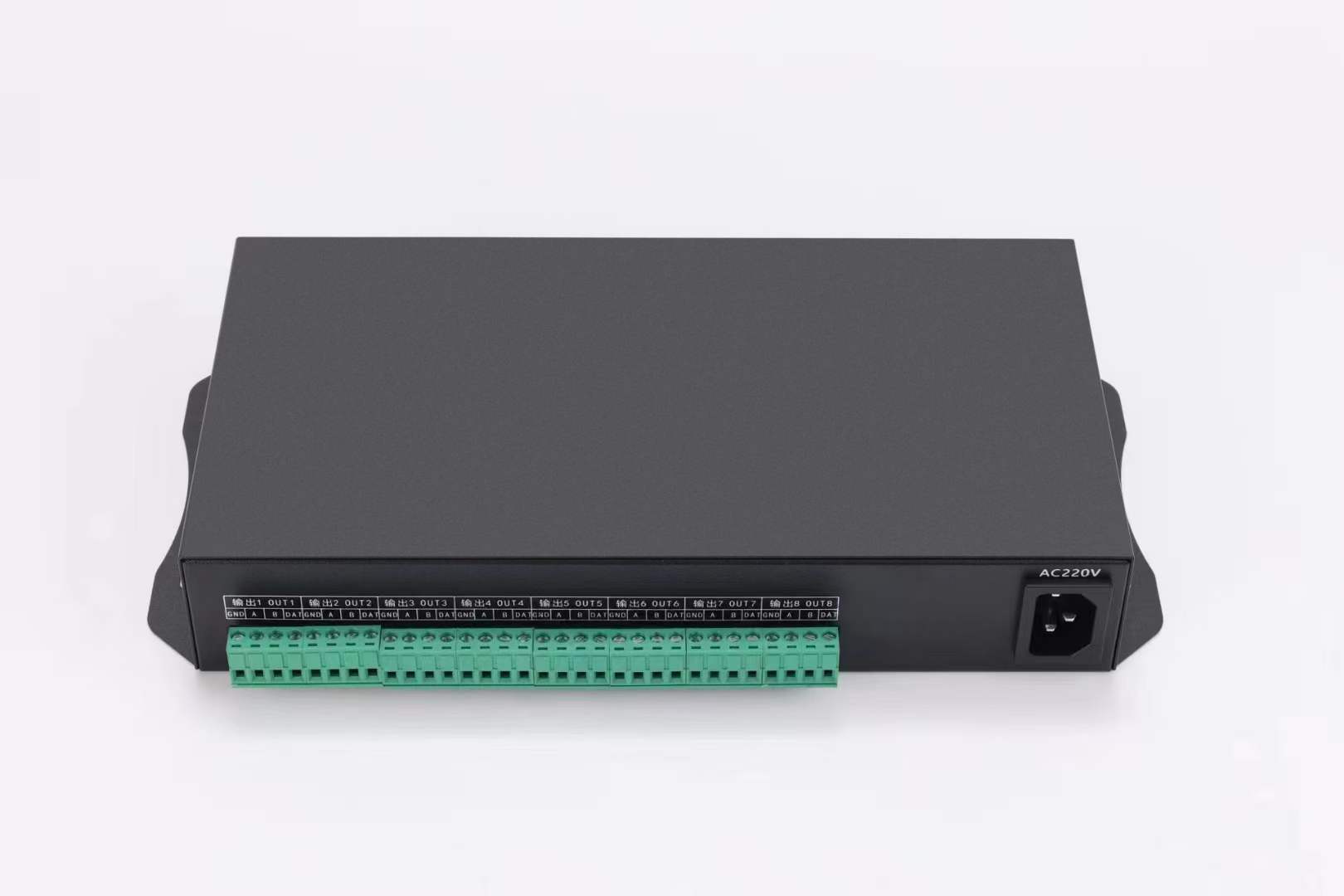

输出端口：TTL 电平信号 ＆ RS-485×8 路
驱动点数：SW 单片机灯具：960 点×8 路； 单线灯具：1024 点×8 路；
标准DMX512 灯具：168 点×8 路； 扩展DMX 灯具：336 点×8 路；
断点续传：960 点×8 路。
输出功率：＜3W
工作温度：-15℃～60℃
相对湿度：≤50% RH
防护等级：IP0（不防尘、不防水）
使用环境：请安装在干燥的室内环境中，避免灰尘、潮湿及雨水。
产品净重：N.W.2050g（含配件）
| 型号 |
|
输入电压/V | 输出功率/W | 输出端口 | 工程品牌 | 工作温度 | 备注 | |
| KYM-SY-418 | 285*156*46 | AC110~240 | 3W | TTL 电平信号RS-485*8路 | 凯烨KYMLAMP® |
|
评估技术服务 |
材质与特性：
五金烤漆外壳，经防腐蚀静电喷涂处理；
应用范围：
适合DMX512匹配LED光源控制系统工程。
◆ 功能概述
1、8 路信号输出（数据独立），适合大型工程或远距离传输选用，可多台级联组合使用。
2、控制各类常规芯片的LED 护栏管屏或点光源屏；
SW 单片机: D**S、D**J；
单线: TM180*-400K/800K、UCS19**、UCS29**、WS2811/12、TLS3001(1Mhz)、SM167**；
DMX512: SW-D、SW-U、UCS512A/B/C0/C4/D/E0/EH、DMX512AP/SM512、SM16500P、SM16511/12、SM17500P/12P/22P、
SM17512/22、Hi512A0/A4/A6、TM512AB3、TM512AL1、TM512ACx、TM512AD、QED512P、市面标准DMX512；
断点续传: UCS5603、WS2818、GS8206、P9883、TM1914、XT1506S、GS8512。
3、可选用音控、声控、级联、时控、GPS 同步等附加功能，详情咨询我司。
4、附送专业效果制作软件，用户可自行制作任意效果放入SD 卡中使用。
5、不同灯具带载能力有差异，（如不要求帧频，可每路独立增加带载能力，且务必自行测试）。
1、 支持接入并受控于 Madrix 软件或 LED Player 软件（二选一），对复杂造型的显示屏，有的数据处理方
式，轻松制订解决方案。
2、 可分别单独接入电脑或 SN 使用，支持 100W 通道或 400 台控制盒级联。

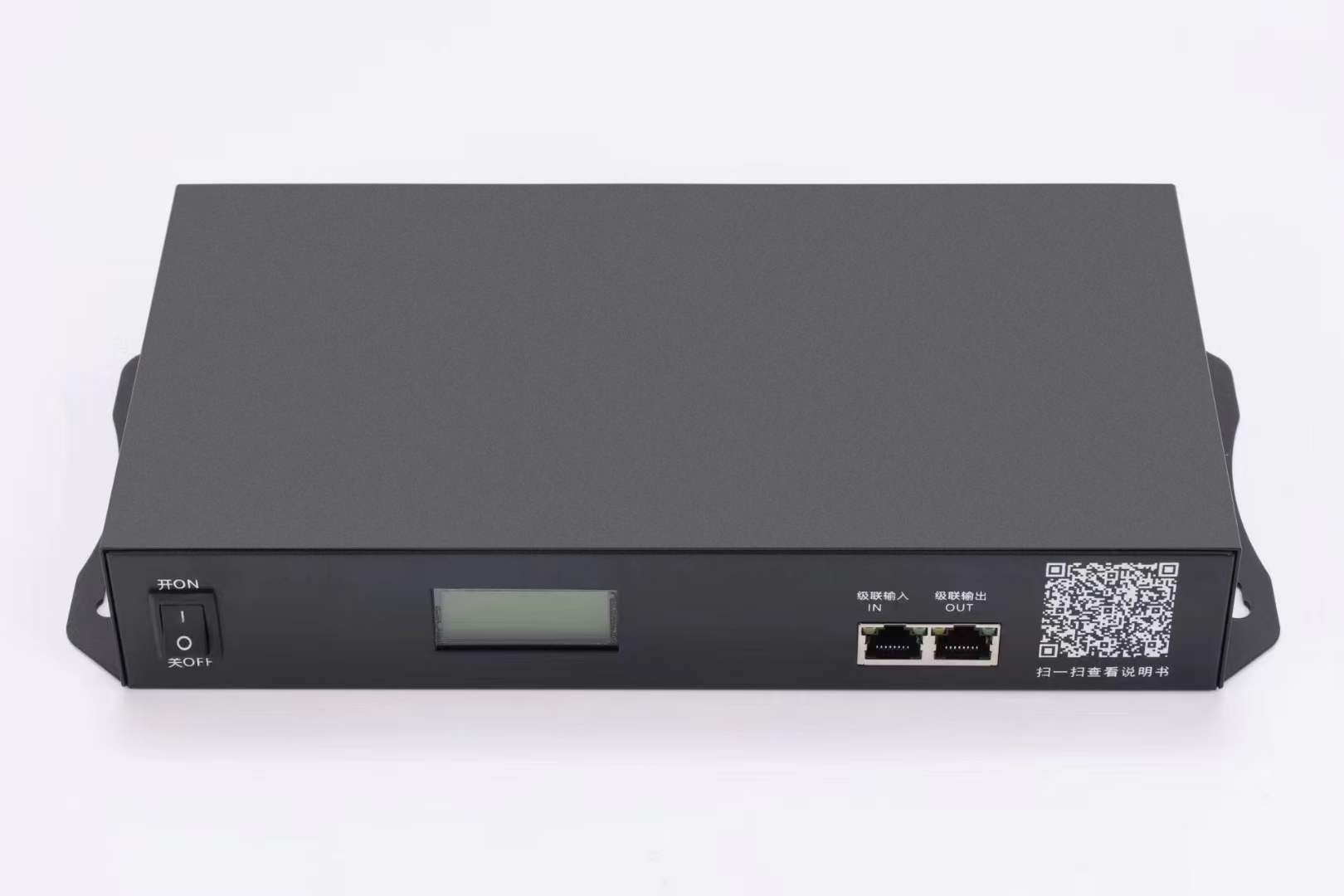

3、 标准的 RJ45 网络接口，遵循 UDP 协议。
4、 支持使用我司的 ArtNet Tool 软件在线设置控制盒的 IP 地址（亦可控制器按键设置）、自检芯片、波特率、
通道数。
5、 支持一键写码功能、LED Player 软件搜索设备与检测丢包率。
6、 支持我司的 IAPLoader 软件在线升级。
7、 8 路独立信号数据输出（带隔离），控制各类常规芯片的 LED 护栏管屏、点光源屏、大功率洗墙灯等。
SW 单片机: D**S、D**J；
单线: TM180*-400K/800K、UCS19**、UCS29**、WS2811/12、SM167**；
DMX512: SW-D、SW-U、UCS512A/B/C0/C4/D/E0/EH/G4/G6、DMX512AP/SM512、SM16500P/511/512、
SM17500P/512P/522P、SM17512/522、SM18522P/PH、SM16823E/824E、Hi512A0/A4/A6/AD/AE、
TM512AB3/AL1/ACx/AD、QED512P、GS8512/513/515、市面标准 DMX512，（写址见《支持芯
片》章节）；
断点续传: UCS5603、WS2818、GS8206、P9883、TM1914、XT1506S；
65536 灰阶: UCS8903、UCS8904、UCS9812、SM16813。
8、 附送专业效果制作软件，用户可自行制作任意效果。
9、 配合定制硬件使用即可实现数据与硬件加密功能，以保障工程的性。
10、 不同灯具带载能力有差异， （如不要求帧频，可每路独立增加带载能力，且务必自行测试）。
2. 技术参数
外壳材质： 铁
输入电压： AC100～240V
输入信号： Art-Net 协议 RGB 信号、SW 以太网协议
输出端口： （带隔离）TTL 电平信号 & RS-485 ×8 路
驱动点数： Madrix 播放器带灯情况：
TTL 灯具：4 universes×512 通道×8 路
DMX 灯具：2 universes×512 通道×8 路
LED Player 播放器带灯情况：
SW 单片机灯具：2880 通道×8 路； 单线灯具：3072 通道×8 路；
标准 DMX512 灯具：512 通道×8 路； 扩展 DMX 灯具：1024 通道×8 路；
断点续传：2160 通道×8 路； 65536 灰阶：2160 通道×8 路。
输出功率： 5W
工作温度： -15℃～60℃
相对湿度： ≤50% RH
级联方式： 并联（手动编址）
防护等级： IP20（防止人的手指接触到电器内部的零件，防止直径大于 12.5mm 的外物侵入，对水或湿气
无特殊的防护。）
使用环境： 1．请勿将此控制盒安装在有磁力或高压或高温高湿的环境当中；
2．为了减低组件因短路而引起的火灾及损坏风险，请接地；
3．请确认使用 AC100-240V 的电源供应器，并确保变压器和控制盒连接时极性相同、以保证合
适的供电电压；
4．控制系统没有防水功能，安装时请注意防雨，防水。
