型号

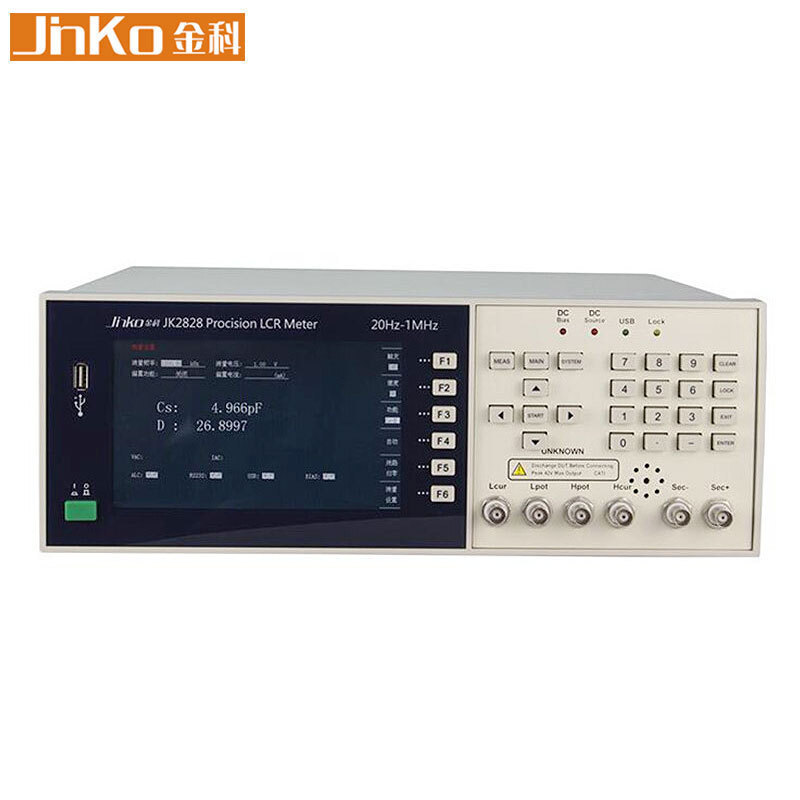

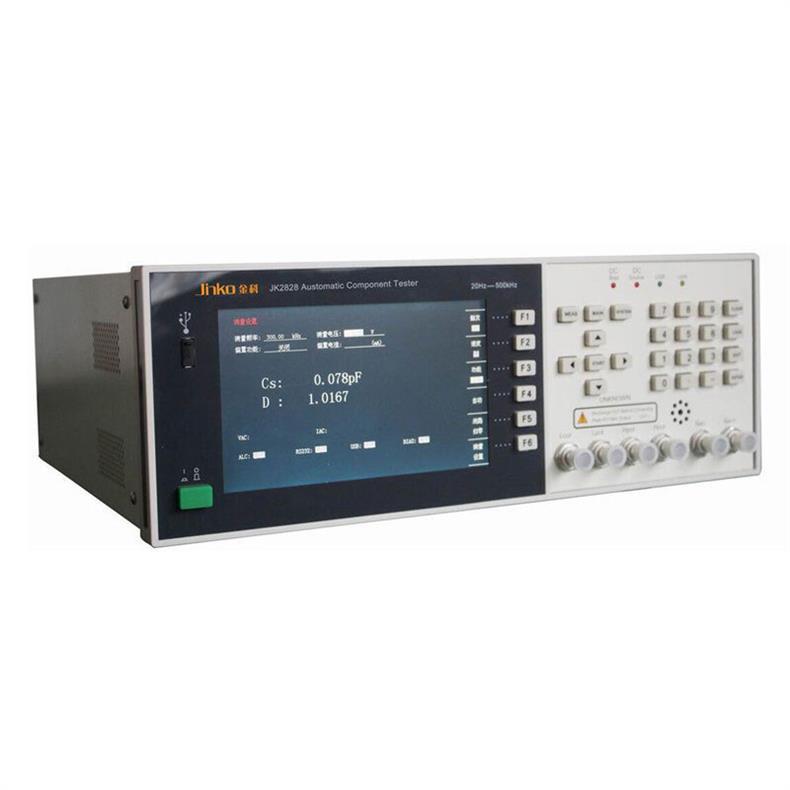

JK2828

测试频率

20 Hz－1MHz

测试参数

| Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR

基本测量准确度

0.05%

等效电路

串联, 并联

数学功能

绝对值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度（≥1kHz）

快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

开路/ 短路/ 负载

列表扫描

10点列表扫描功能

显示方式

直读，Δ，Δ%，V/I（被测电压/电流监视）

显示器

800×480 RGB7英寸16: 9 TFT LCD显示器

测试信号

输出阻抗

30 Ω, 50 Ω,100 Ω, 10 /CC可选择

测试信号电平

正常：5 mV－2 V  准确度：10%，1 mV步进
恒电平：10 mV－1 V准确度：5%，1 mV步进

直流
偏置源

内部

0V，1.5V，2V，准确度：1%

选配

±5V（±100mA）直流偏压源选件

1A：0-1A直流偏流源选件

显示范围

|Z|, R, X

0.01mΩ —99.9999 MΩ

DCR

0.001 mΩ —99.9999 MΩ

|Y|, G, B

0.00001µS —99.9999S

C

0.00001pF —9.9999F

L

0.00001µH —9999.99H

D

0.00001 —9.9999

Q

0.00001 —9999.9

θ(DEG)

-179.999º —179.999º

θ(RAD)

-3.14159 —3.14159

其他

比较器功能

十档：（九档合格，一档不合格），另有AUX档

多参数

可任意选择四个参数进行同时测量并显示

曲线扫描功能

多种测试条件下，对被测件进行图形扫描分选

存储器

内部存储、USB扩展存储

接口

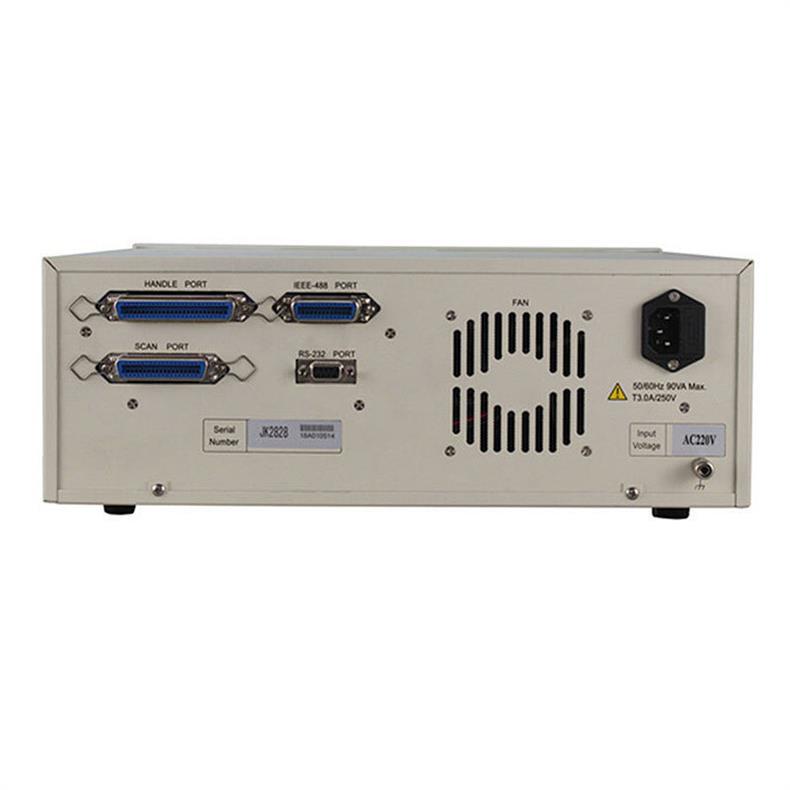

标配RS232C、HANDLER、USB HOST，USB DEVICE、耳机接口、脚踏接口；可选GPIB、LAN

尺寸

375mm(宽）*135mm（高）*350mm(长）

净重

约7公斤
