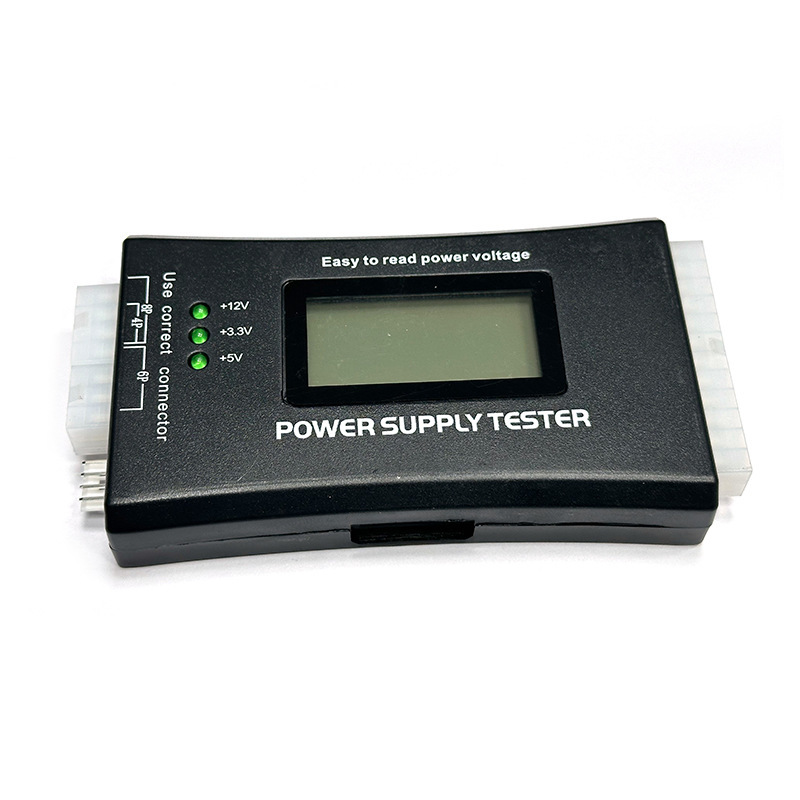

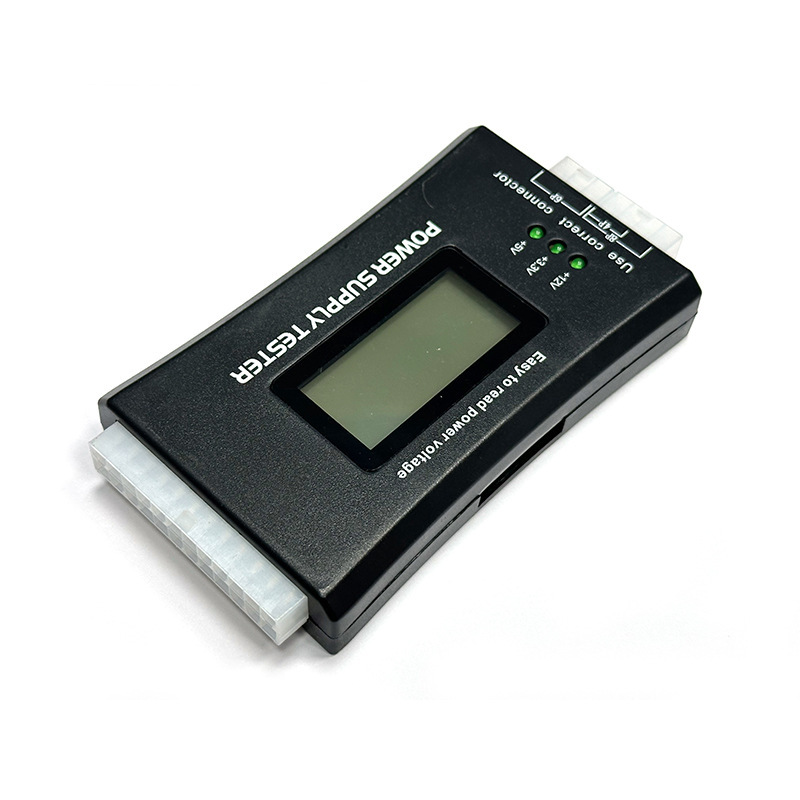

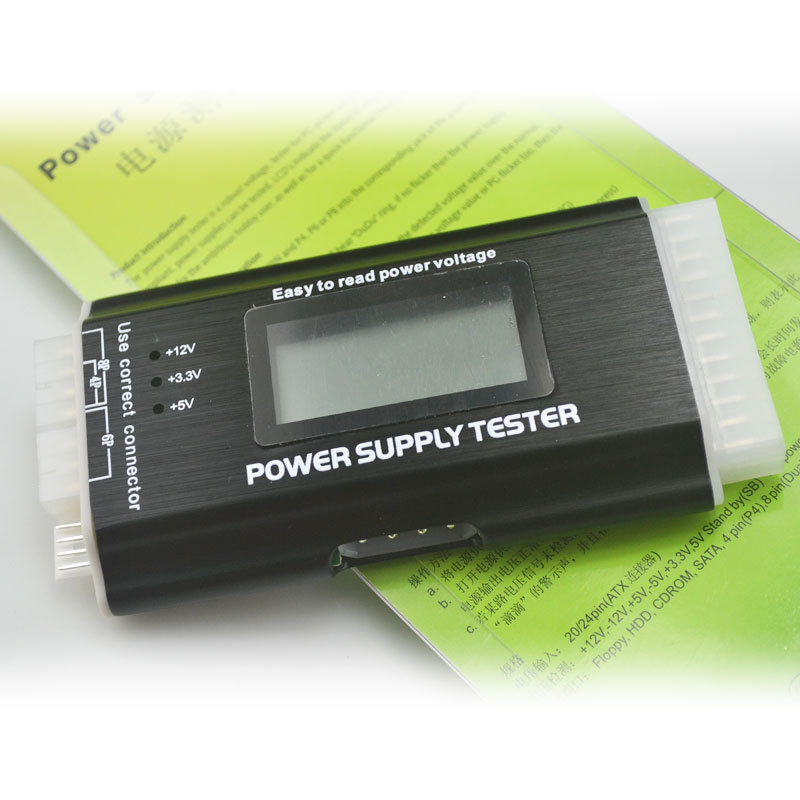

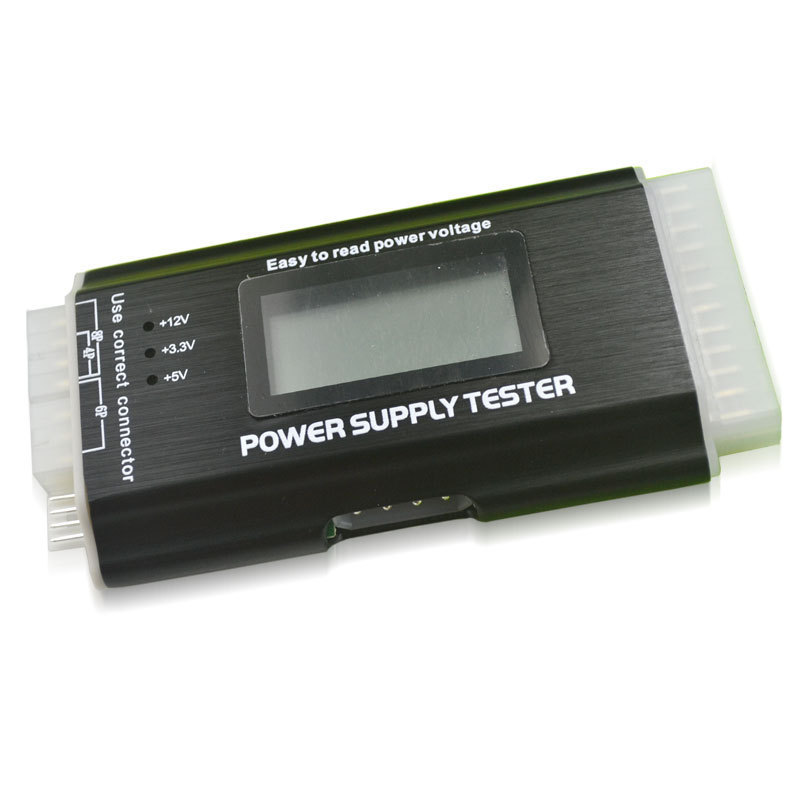

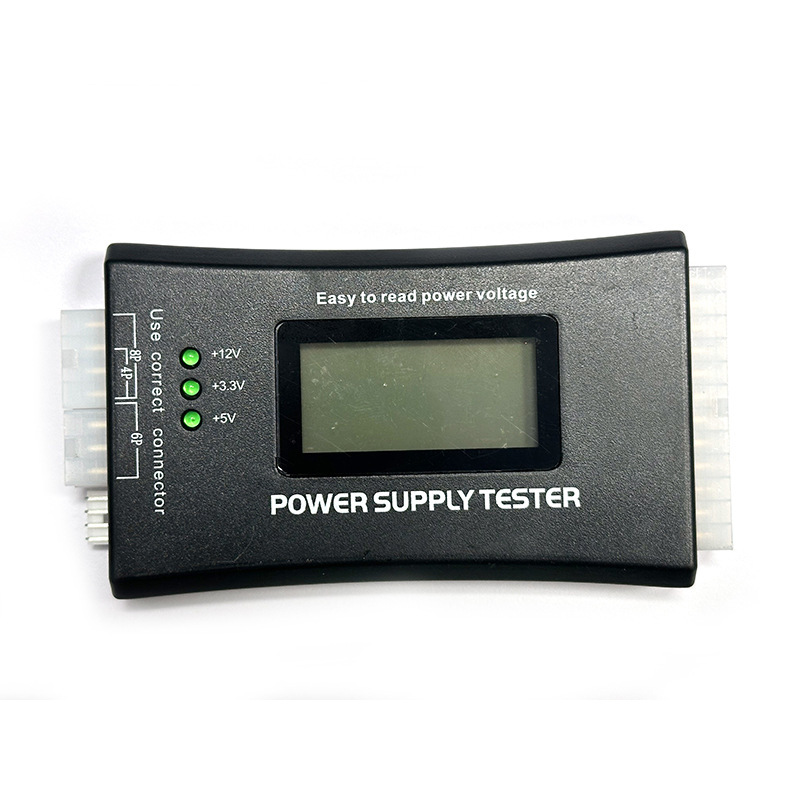

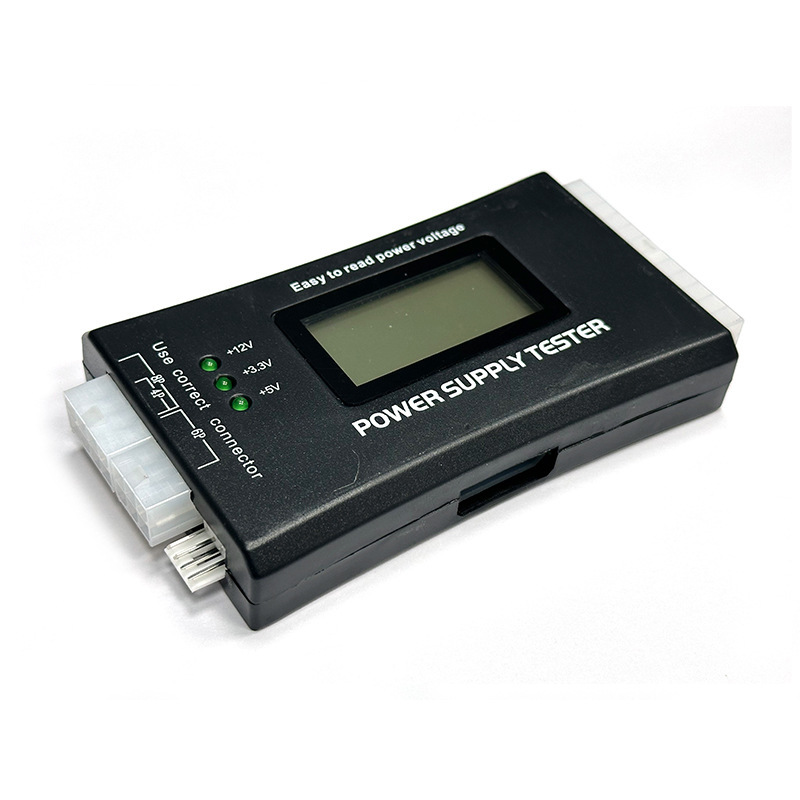

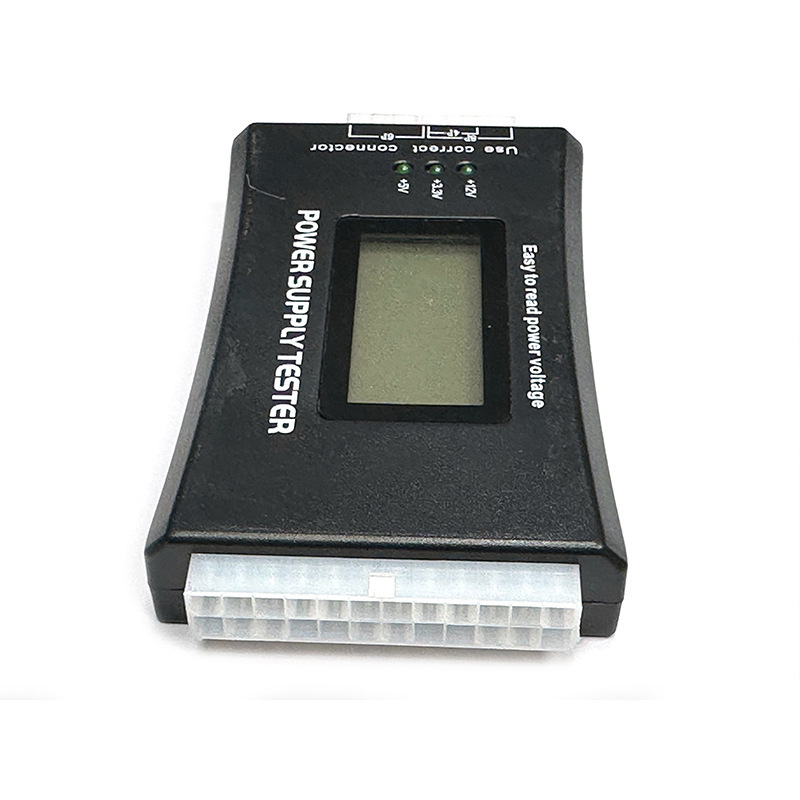

液晶显示电源测试器简介：

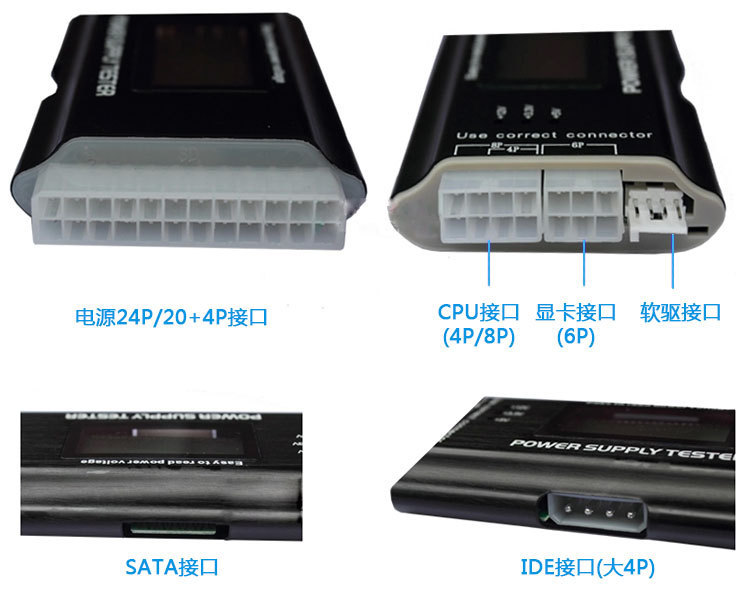

1:支持20Pin、24Pin ATX 接口

2:支持SATA接口

3:支持4Pin、8Pin接口

4:支持PCI-E显卡6Pin接口

5:支持软驱接口 6:支持ATE硬盘接口

7:测试电压有+3.3V, -12V, +5VSB, +12V1,+12V2，+5V 和PG时间值

◆材质：塑料/铝合金.

◆尺寸：ATX塑料款121x65x18.5mm 重量：71克

ATX铝合金黑款121x65x18.5mm 重量：88克

ATX铝合金金款121x65x18.5mm 重量：88克

普通塑料款90x70x18.5mm 重量：66克

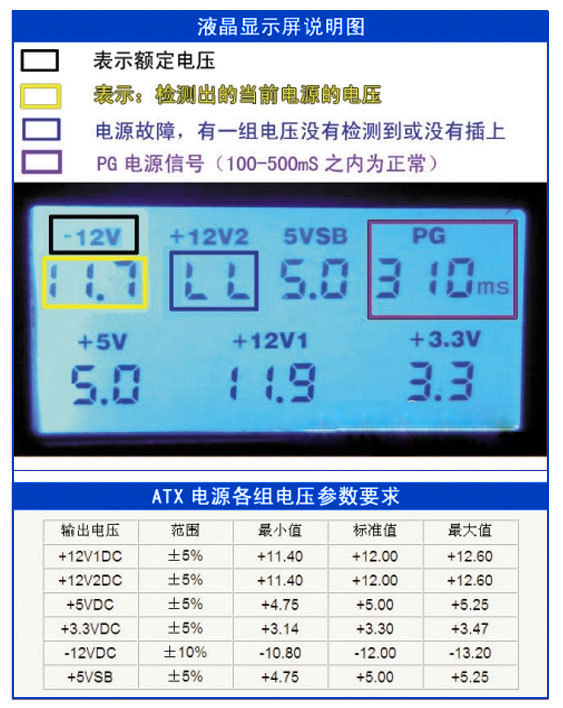

◆特点：LCD显示输出电压和PG等各项参数,各参数超出正常值时,蜂鸣器会发出警示声,并且相应的数值会闪烁.

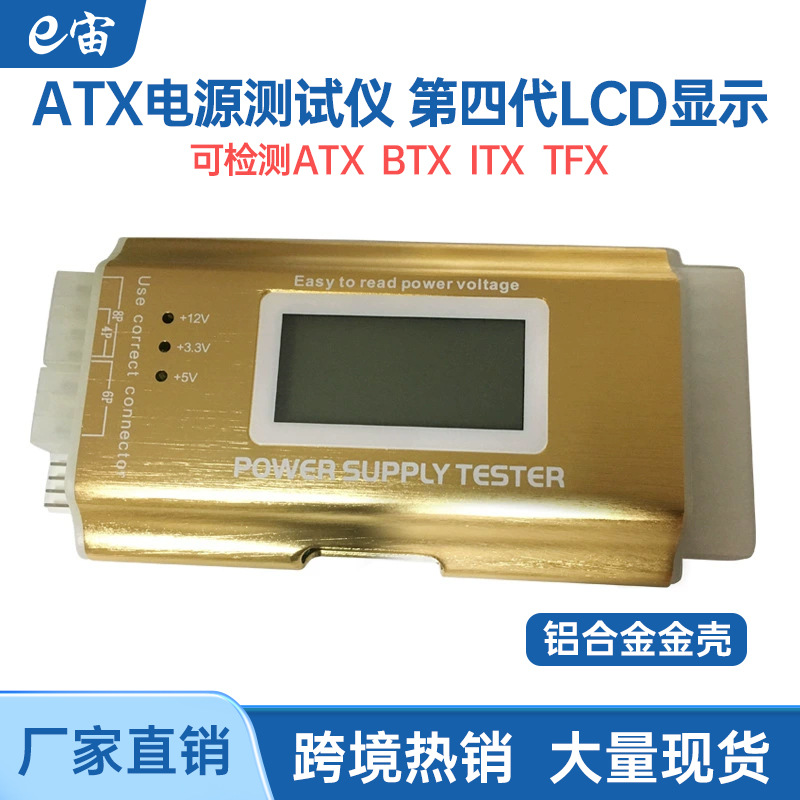

概述：液晶显示电源测试器是一款强大电源测试设备，此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压和PG值，快速检测电脑电源的各项性能.

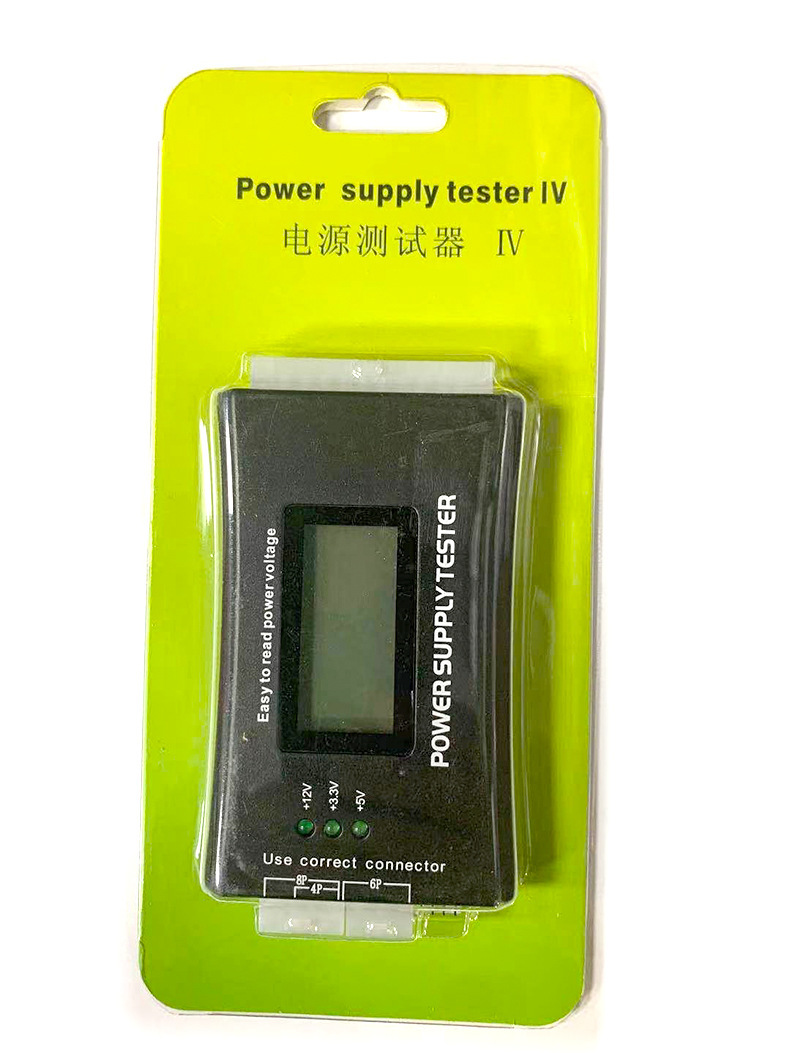

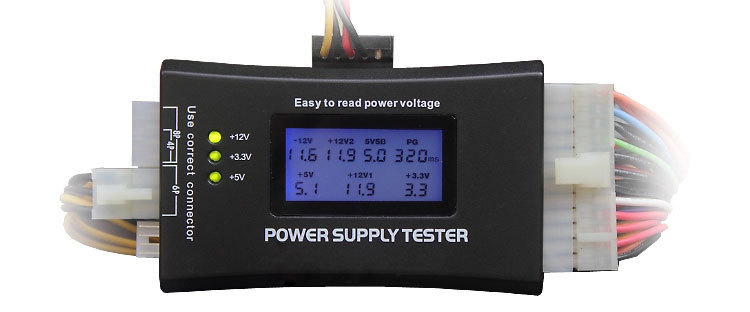

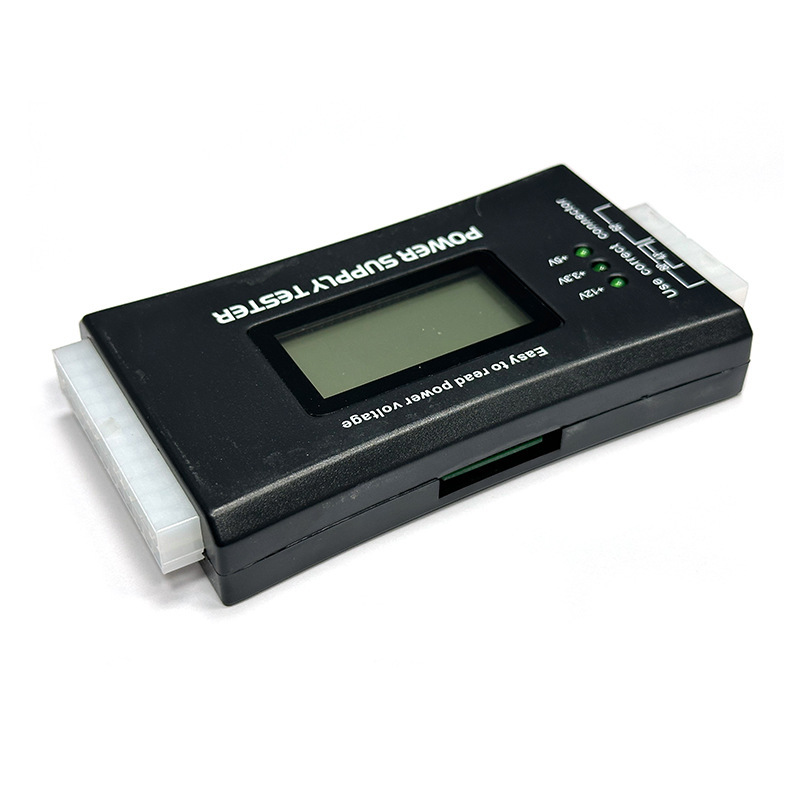

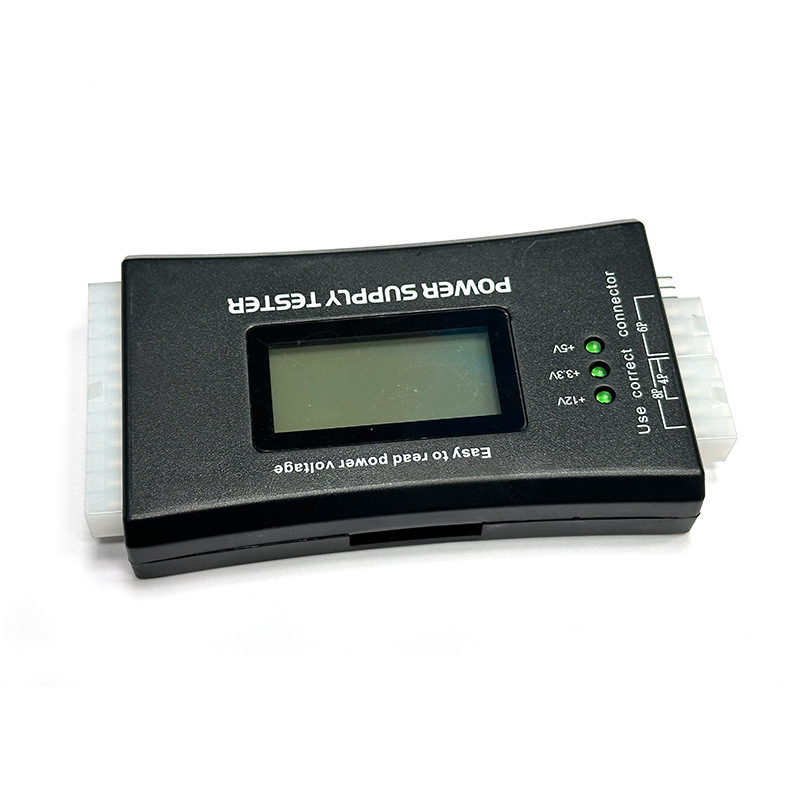

第四代为LCD液晶显示，输出电压直接看

可以测出电源各组电压3.3V/+5V/+12V/-12V/SB+5V/PG

如有不良会有蜂鸣器自动报警。

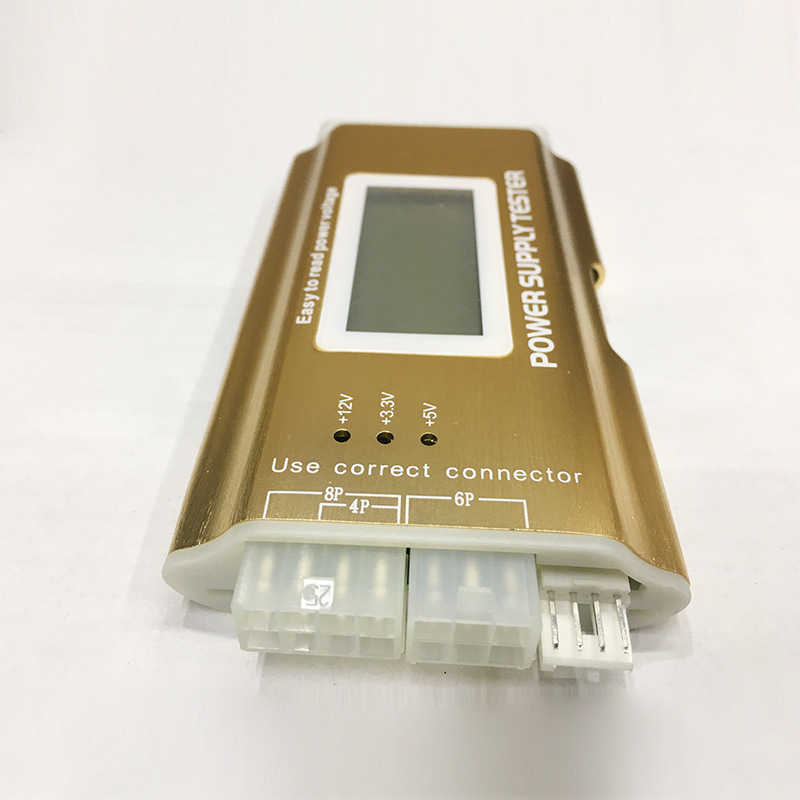

还可以测输出线材P4/P6/P8/SATA/IDE，外接DIE/SATA/P6/P8是灯显示的，没有液晶显示电压。只有接24pin或20pin才会有液晶显示电压。

小巧实用的电源测试器现在的电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表。但对于一般用户来说还是麻烦了点。我们针对电源销售市场无法判断电源优劣的情况，研发的便携式电脑电源测试器，具有LCD直观精确显示电压（+/-0.01V），故障自动报警，测试接口齐备，外型小巧美观，测试功能多等特点。是快速检测PC电源。它就是你最可靠的帮手。出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏有关配件。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表，但对于一般用户来说还是麻烦了点。此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。动力之星电源测试器是一款强大电源测试设备，可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压和PG值，快速检测电脑电源方便仪器。

◆支持20Pin、24Pin ATX 电源

◆支持SATA电源

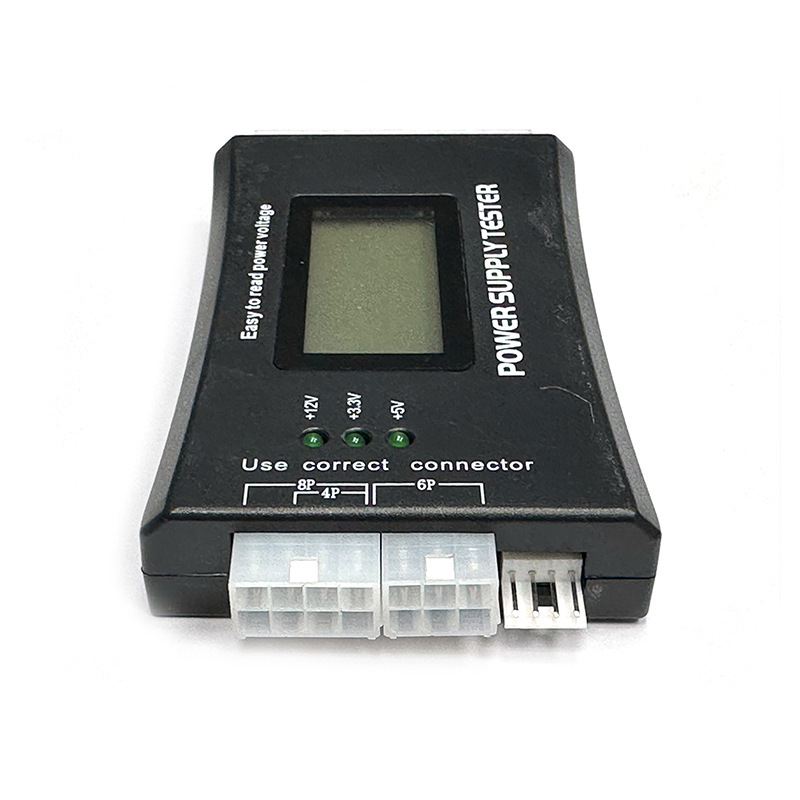

◆支持P4的4Pin、8Pin 接口

◆支持PCI-E显卡6Pin电源接口

◆支持molex／Xeco电源接口

◆支持软驱电源接口

◆支持标准4Pin电源接口 SATA接口

◆测试电压有＋3.3V，-12V，＋5VSB，＋12V1，＋12V2，＋5V

◆特点：PG自动报警，LCD显示每一伏电压的情况

操作方法：

A、将电源20PIN或者24PIN和P4,P6或P8插头插入电源测试器相应位置。(如果插上20PIN或24PIN接口测试器报警及显示LL的话，是需要插上4P的哦！请认准4P一定要插在4P位置！)

B、打开电源，同时"滴滴"响两声开机声,若各组数值均未闪烁,则表示此电源输入电源正常。

C、若某电路电压信号未检测到(如20PIN或者24PIN接头)或检测到的电压超出正常范围,则蜂鸣器会长时间发出"滴滴"的警示声,并且相应的电压或PG值显示状态为闪烁状态,则表示此电源为故障电源！

规格:

电压输入: 20/40PIN (ATX电源)

电压检测: +12V -12V +5V -5V +3.3V 5VSB 12VPG

连接端口: Floppy HDD COROM SATA 4pin(P4) 8pin(Dual-CPU) 6pin(PCI-E)

注：有个别客户反映：插上SATA接口 测试器的+3.3V灯不亮，因为现在市场上的电源SATA接口有4根线和5根线的哦！首先要确认您的电源SATA接口是4根线还是5根线，如果是4根线 那是没有+3.3V输出的，要5根线的才有+3.3V输出的。

特别提醒：使用时不要热拔插！这是基本常识哦！！

    任何电源的电压或者PG问题都会报警并显示电压值，解决了第一代测试仪某组电压偏低测试不出来的问题！非常方便，是电源销售人员及商家不可多得的检测工具！

产品使用说明:

目前的电脑电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏有关配件。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表，但对于一般用户来说还是麻烦了点。此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。这里包括了一个我们用万用表不能测到的POWER GOOD信号（POWER GOOD信号是电源开始供电后，需要提供一个POWER GOOD信号给主板，然后主板才会开始自我测试程序，如果电源各路输出正常，POWER GOOD信号不正常时，也会导致系统无法开机）此电源测试器的POWER GOOD就可以测试该信号输出正常与否。

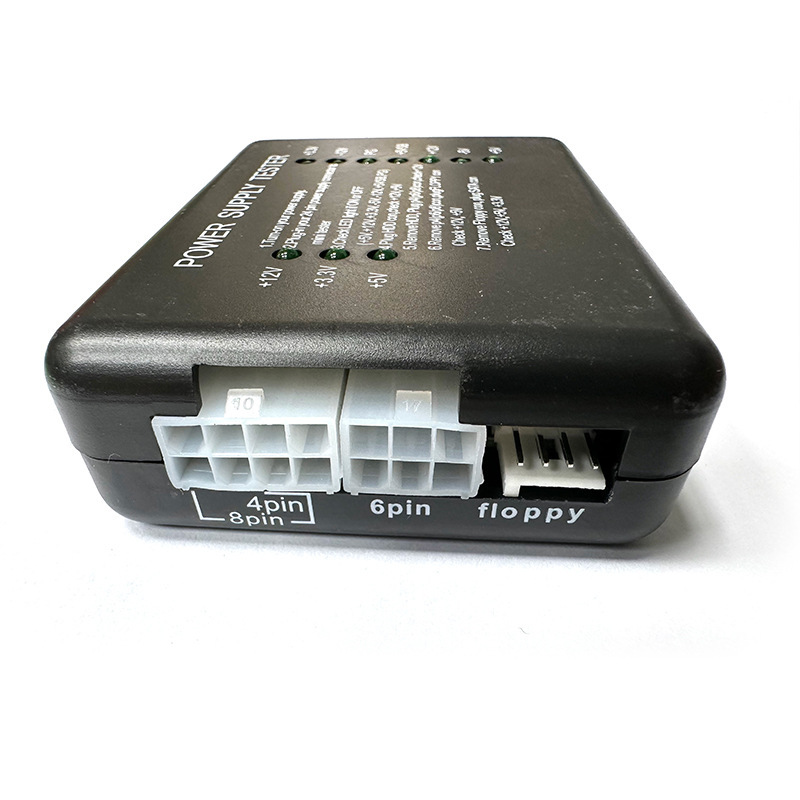

此新款ATX电源测试仪可以测试:4PIN/6PIN/8PIN, HDD电源接口/SATA电源接口, FLOPPY(软驱电源接头), 20PIN/24PIN 功能强大

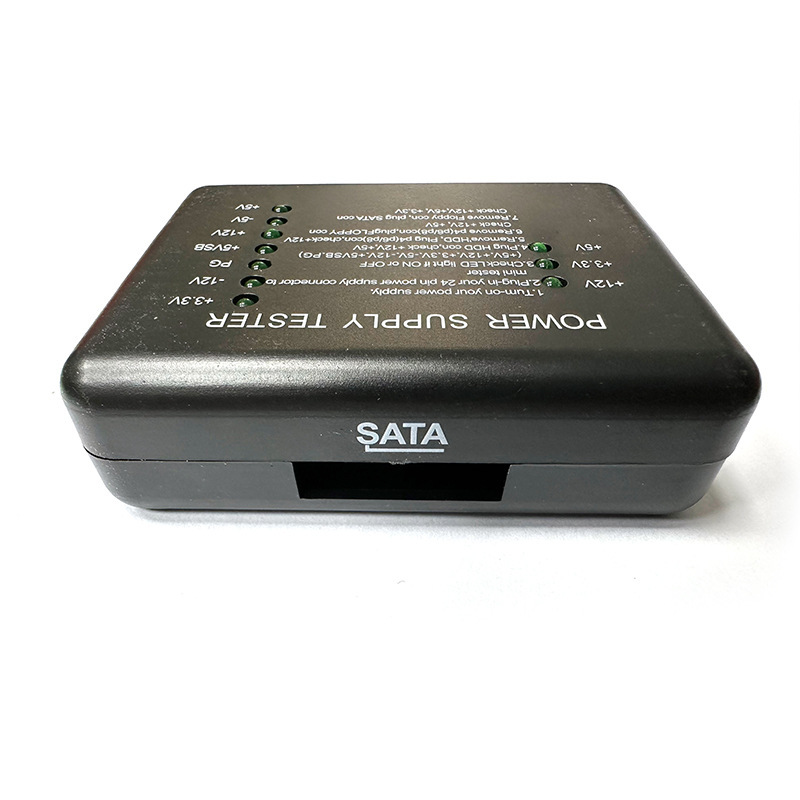

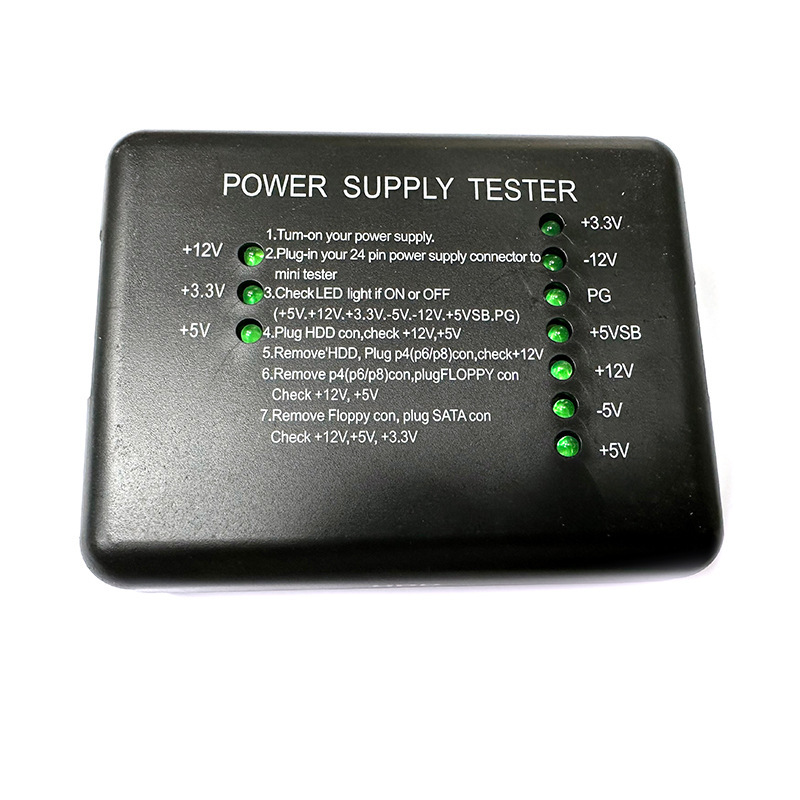

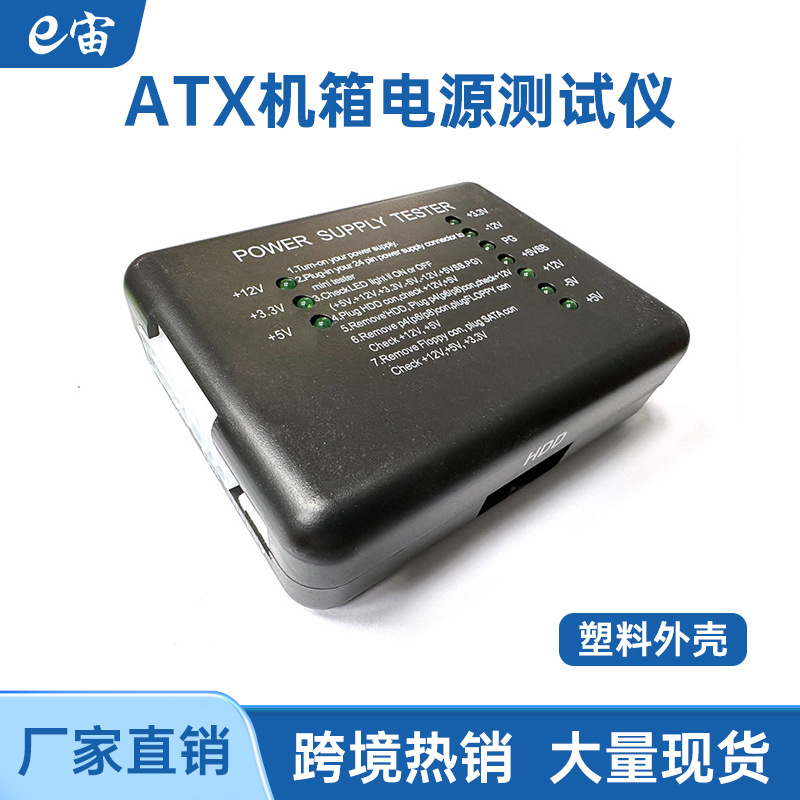

电源测试仪说明书：

1． 给待测电源供电

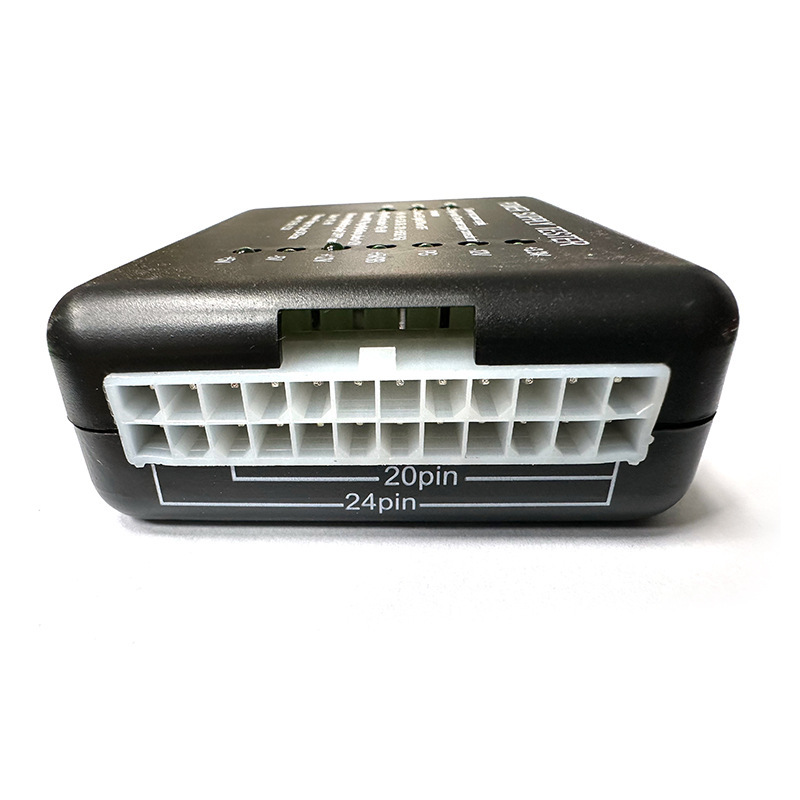

2． 把待测电源24P（20P）插头插入电源测试仪相对应的24P（20P）插座里

3． 查看右边七个灯（+3.3 ,-12V,PG,+5VSB,+12V,-5V,+5V）是否亮，全亮为好

4． 把待测电源HDD插头插入电源测试仪HDD插座里，查看左边两个灯（+12,+5V）是否亮， 全亮为好

5． 从电源测试仪拔出HDD插头，再插入P4（P6/P8）插头到相对应的P4（P6/P8）插座里，查看左边一个灯（+12V）是否亮，亮为好

6． 从电源测试仪拔出P4（P6/P8）插头，再插入FLOPPY（软驱）插头到相对应的FLOPPY插座里，查看左边两个灯（+12V,+5V）是否亮，全亮为好

7． 从电源测试仪拔出FLOPPY插头，再插入SATA插头到相对应的SATA插座里，查看左边三个灯（+12V, +3.3V，+5V）是否亮，全亮为好
