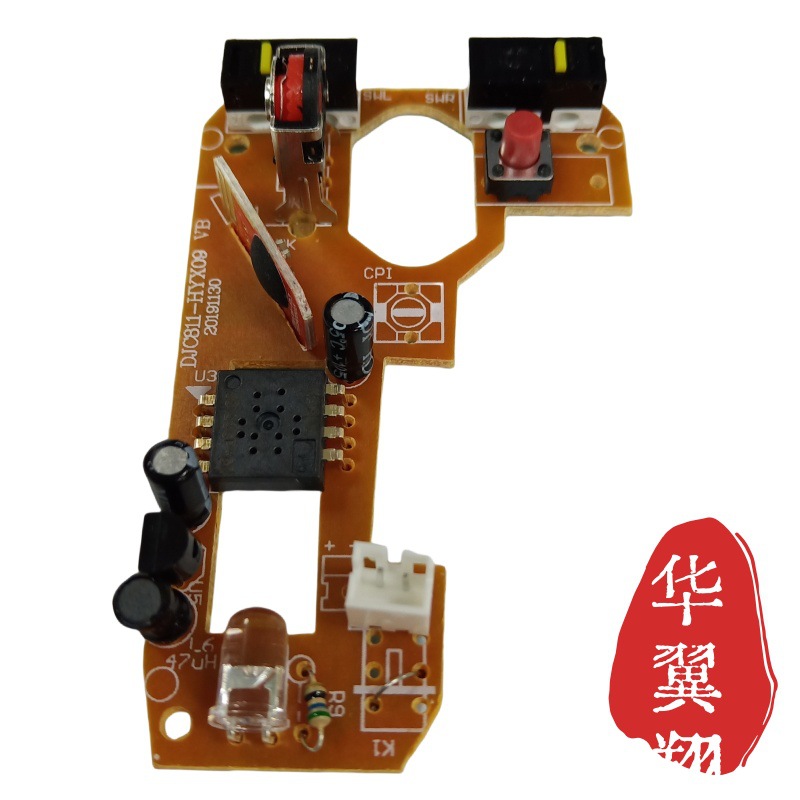

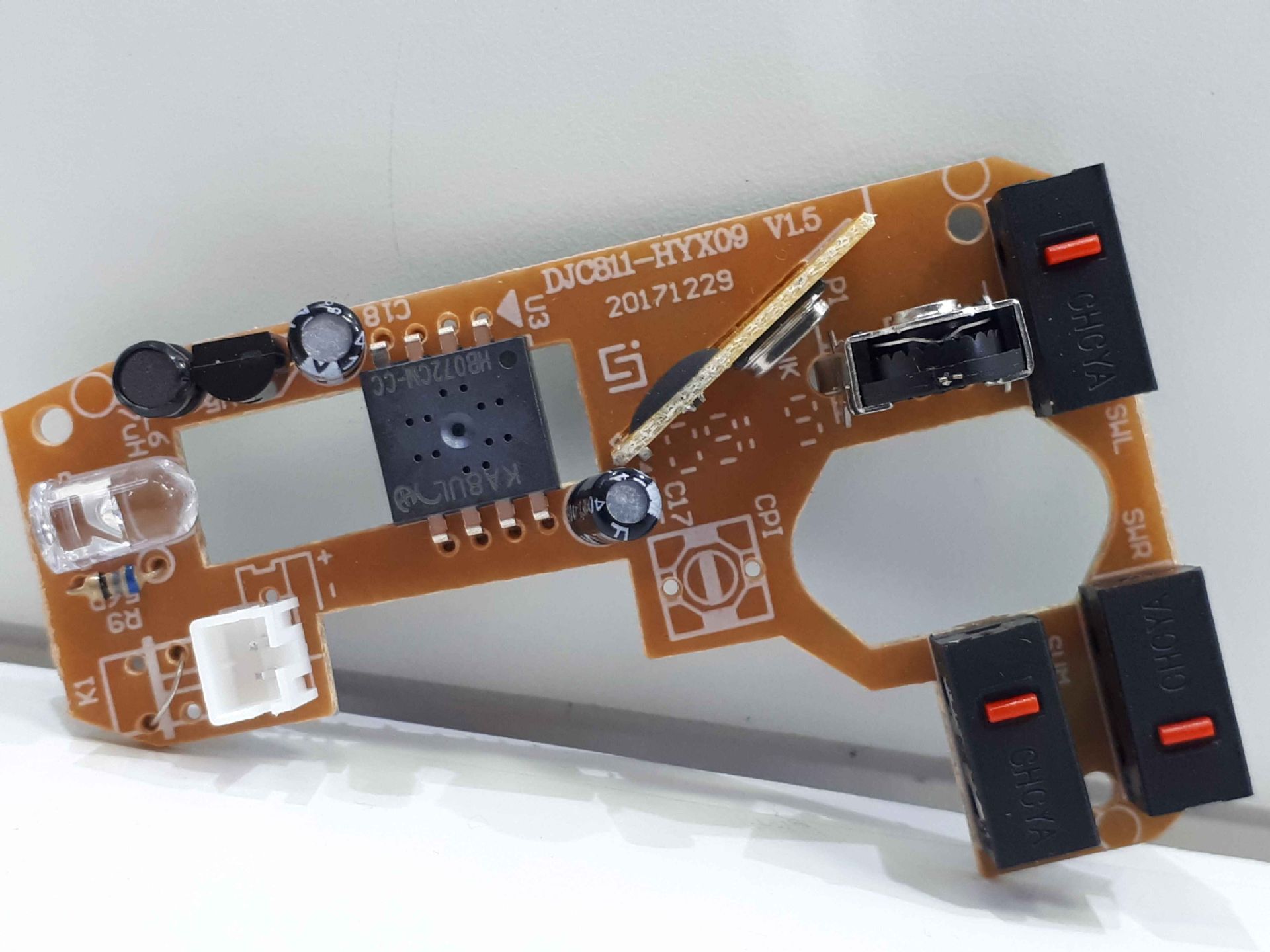

无线鼠标 PCBA方案简单介绍：

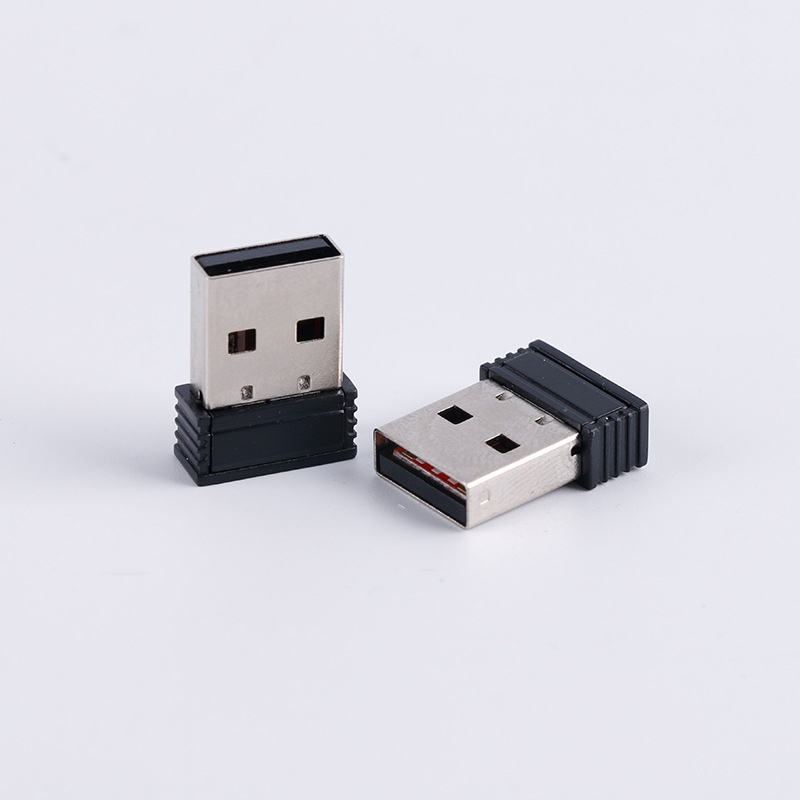

泰凌微TLSR8510/TLSR8513 无线鼠标的功能介绍

TLSR8510/TLSR8513是泰凌公司一款高集成度、低功耗的2.4G无线鼠标/USB Dongle ROM芯片。芯片完全符合RoHS标准，100%不含铅。

一般特性：

1：内嵌32位高性能MCU

2：数据存储器：6KB片上SRAM

3：16MHz晶振

4：USB接口：DM,DP

5：I2C接口：GP3-SCLK,GP4-SDIO

6:内置1个滚轮解码器（QDEC），用于Z轴解码

7：工作温度：-40°C-+85°C工业级温度范围

1：鼠标连接方式：免对码

2：支持鼠标按键，左键，右键，中键，前进键，后退键，DPI选择键。

3：无线鼠标控制距离：10米

4：性价比高

5：支持系统，WIN XP/WIN7/WIN8/Linux/Mac OC.

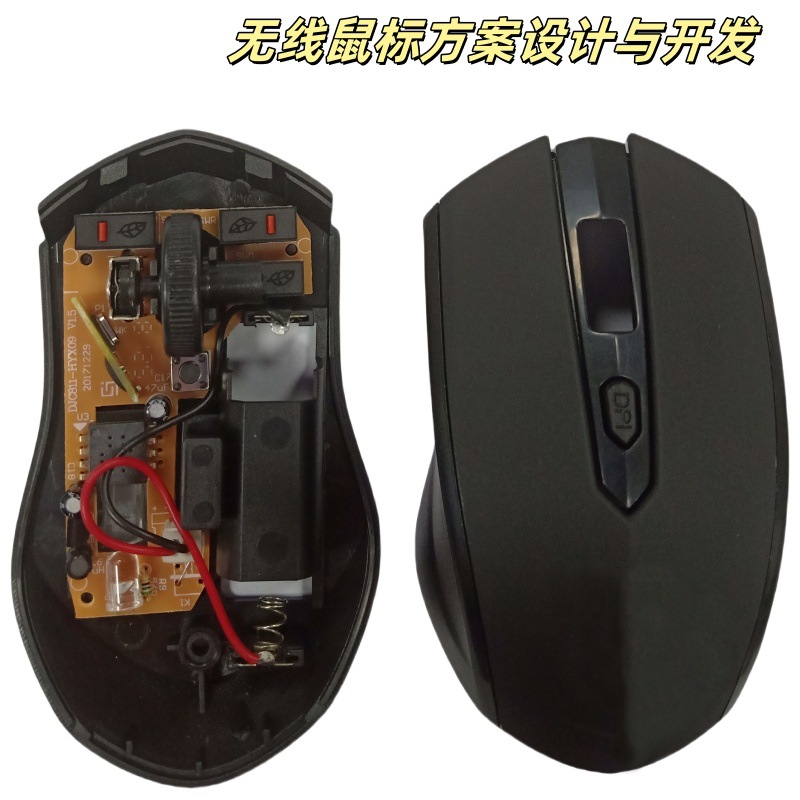

可根据客户提供的外壳私膜来设计鼠标PCBA功能板的开发与生产。

成熟方案有：无线鼠标，无线键盘套包，翻页笔，镭射笔，防丢器，遥控车船，遥控器，无线模块，蓝牙模块。 其中鼠标和键盘有：无线（2.4G）类，蓝牙类，双模（2.4G加蓝牙）类，三模（2.4G加蓝牙加有线模式）类的键盘和鼠标。机械键盘，游戏鼠标等带RGB或者带驱动开发与设计。

公司简介：

深圳市华翼翔电子有限公司是专业生产鼠标、键盘解决方案的厂家。15年不断更新，打造鼠标模型、性能、功能；只是为了让鼠标的使用更符合人体工程学，更实用。已经申请有多种在鼠标设计上面的专利，可以根据客户的需求的鼠标来定制PCB/PCBA解决方案。是一家专业生产和开发鼠标键盘编程、防丢设备、翻页笔、无线模块、蓝牙模块方案等相关产品的公司。欢迎各界朋友莅临深圳市华翼翔电子有限公司参观、指导和洽谈。

一：基本参数

与电脑连接方式：无线2.4G

按键数：4-6个

是否支持人体工程学：支持

工作方式：光电

适用机型：台式机，笔记本电脑

接口：USB

滚轮方向：四向滚轮

电源方式：充电，一个五号电池，二个七号电池

光电分辨率DPI:800-1200-1600

无线传输频率：2.4GHz

支持定制：支持

二：兼容系统

1：兼容USB 1.1/2.0规格。

2：工作频点：8510，16个频道自动跳频，抗干扰能力强。

3：优秀的RF特性，保证了远距离和无方向性。

对码方式：键盘对码鼠标免对码，VID:248A PID:10AB

键盘鼠标对码，VID:248A PID:10BB

对码时，接收器端口和鼠标/键盘的距离请保持在1m以内。插上接收器后，给鼠标上电（装配电池，然后把拨动开关拨动到ON位置即可），移动鼠标即可正常工作，表明对码成功。对码过程请保持在30秒以内结束。

4：操作距离：无线单鼠标产品可支持长达10-25米的传输距离。

5：工作电压：5.0V。  无线单鼠标产品支持单电池（1.5V）或双电池（3V）供电

6：系统兼容性：

无线单鼠标产品兼容如下系统：WinXP/Win7/Win8/Win10/Linux/Mac OS等

三：一般特性如下

1，内嵌32位高性能MCU

2，数据存储器：6KB 片上SRAM

3，16MHZ晶振

4，USB接口：DM,DP

5，工作温度：-40°C~+85°C工业级温度范围

6，输出功率:4dBm.

四：射频特性

1，内嵌2.4GHZ射频收发器，工作于全球范围2.4GHZISM频段

2，自适应调频

3，RF链路数据速率：2Mbps.

4，RX灵敏度：-84dBm@2Mbpd模式

5，TX输出功率：+4dBm

6，自动应答与重传

7，单管脚天线接口

五：电源管理模块特性如下

1，工作电源：1.9V~3.6V

2，内置LDO

3，多级电源管理，使鼠标应用功耗降至最低

 工作（Active）模式电流：7~8mA

 Suspend1模式（省电模式1）电流：2mA

 Suspend1模式（省电模式2）电流：0.3mA

深度睡眠（Deep sleep）模式电流：＜20uA

4：信道带宽：2MHz

5：USB接口：无线单鼠标产品兼容2.0全速模式

6：RF发射功率：在不外加射频功放的条件下，无线单鼠标产品的射频发射功率可以达到+4dBm的典型值。

7：传输距离：无线单鼠标产品可支持长达10-25米的传输距离。

六：传感器兼容性；无线单鼠标产品与多种主流传感器兼容.

1:Pixart(3204DB,3204L,3204LL,3204UL,3205,3207)

2:Sigma 8630/8630A/8640/8650A

3. PAW3212

4. FCT3065/FCT3065-XY-D

5. FH8835

6. YS8008

7. S8321

注意：如果使用PAW3212，IC管脚要外接10KOHM的上拉电阻，其他不用。 2，无线单鼠标产品支持的传感器有可能随Frimware版本升级出现变化，具体的Sensor支持以客户最终确认的Firmware为准，客户必须进行小批量验证没问题之后方可进行批量生产。

七：按键功能；无线单鼠标产品共支持6个按键功能：左键，右键，中键，前进键，后退键，DPI选择键。

DPI值随DPI按键在三档数值上循环切换。每按一次DPI选择键，DPI值切换至800/1200/1600循环中的下一个数值。

八：对码模式；TLS8510鼠标默认设置为免对码模式，既任一只鼠标和任一只Dongle上电后可组成一对，无需对码。

Dongle只在上电后1分钟内允许配对。

免对码模式下可重新对鼠标和Dongle进行组合，只需对鼠标和Dongle都重新上电既可。
