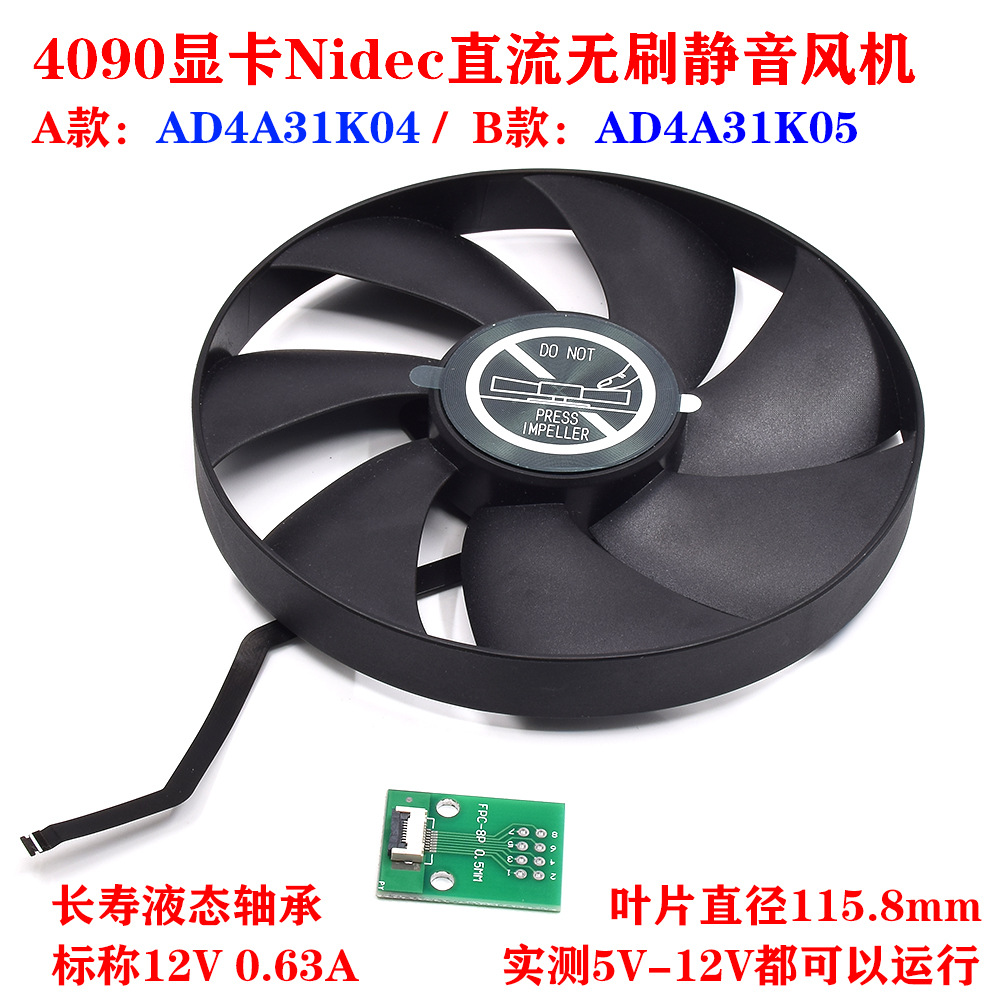

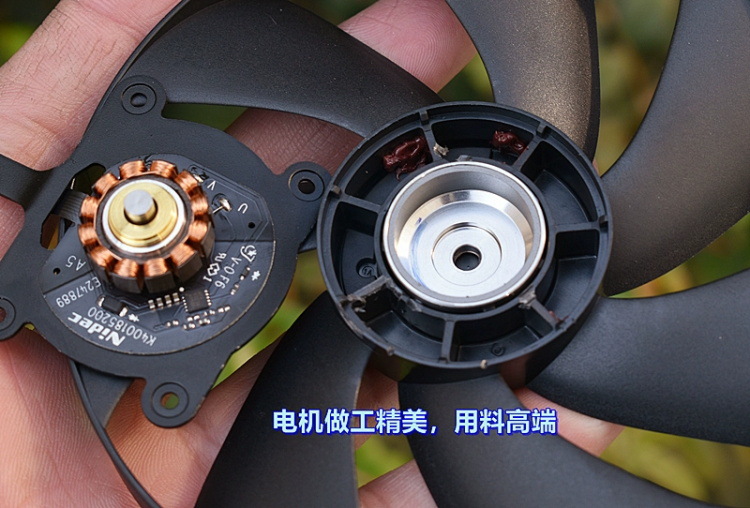

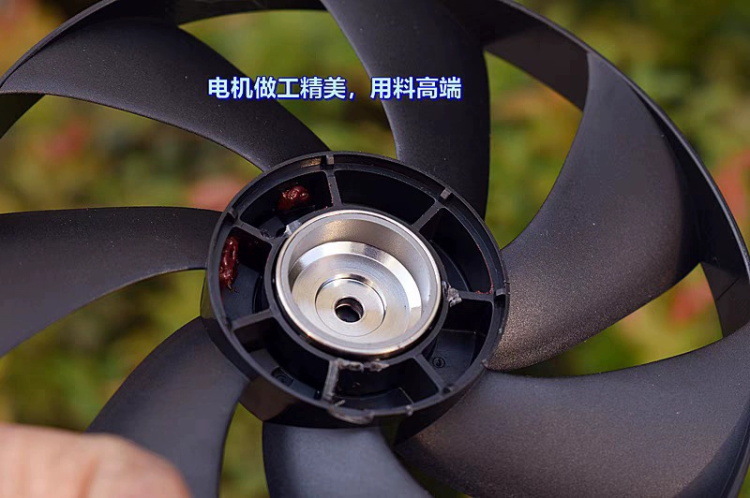

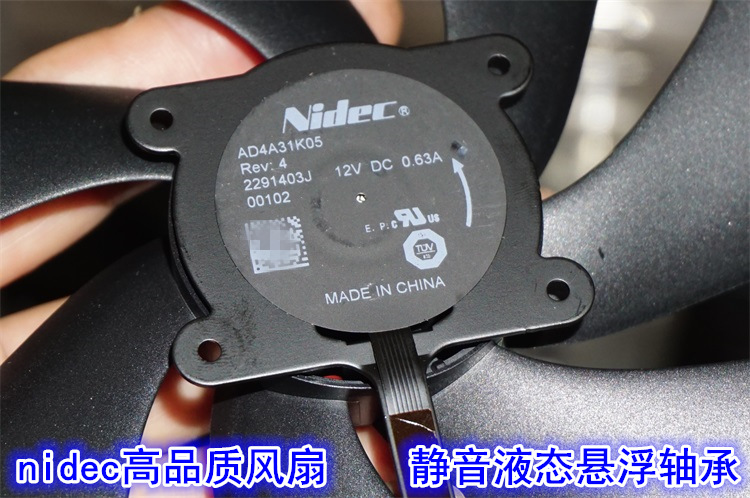

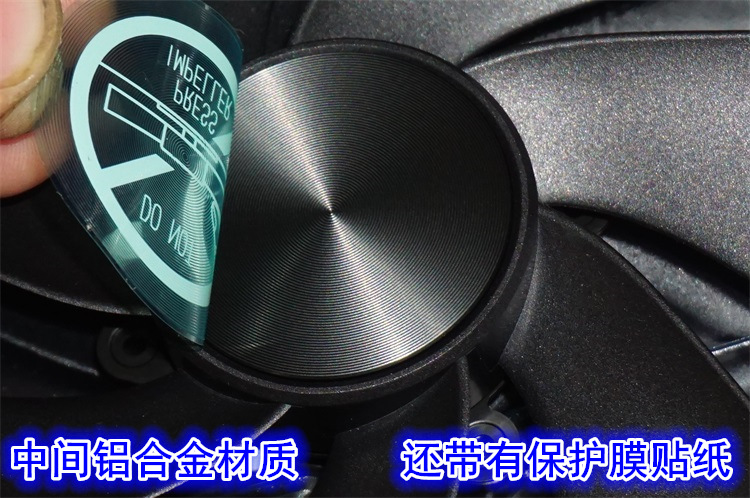

库存日本nidec高端无刷散热风扇,原先是用在4090显卡上面的,支持PWM信号无极调速,风机运行安静,做工用料非常好,长寿液态轴承,转子中间铝合金材质做工精美,电机标称12V,0.63A,实测支持5V-12V之间电压运行。

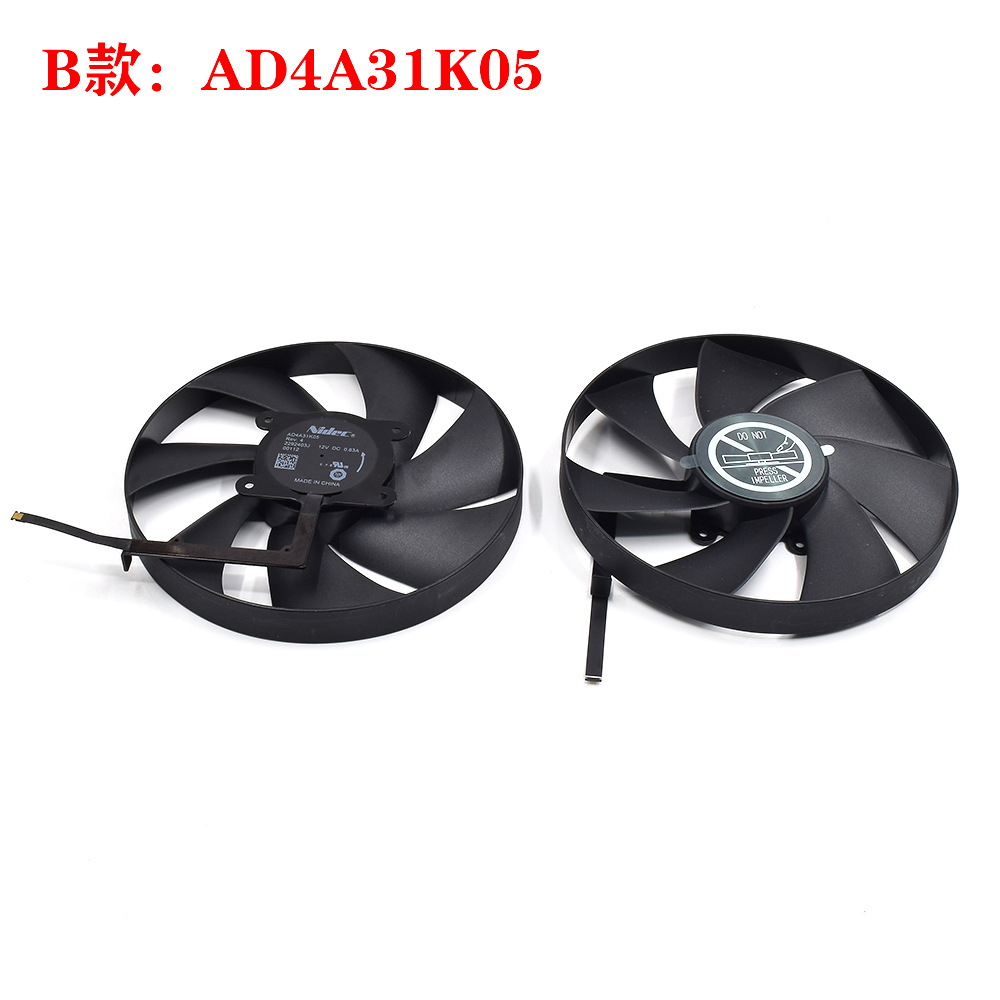

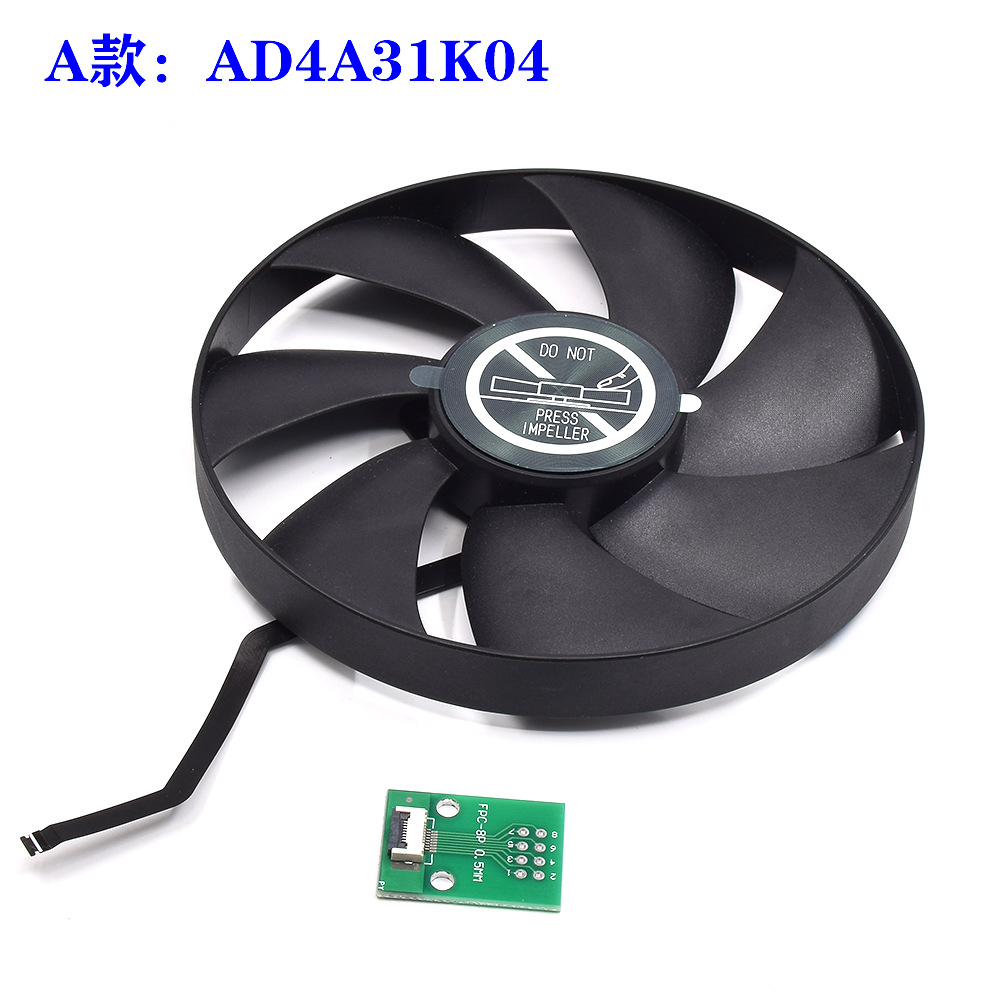

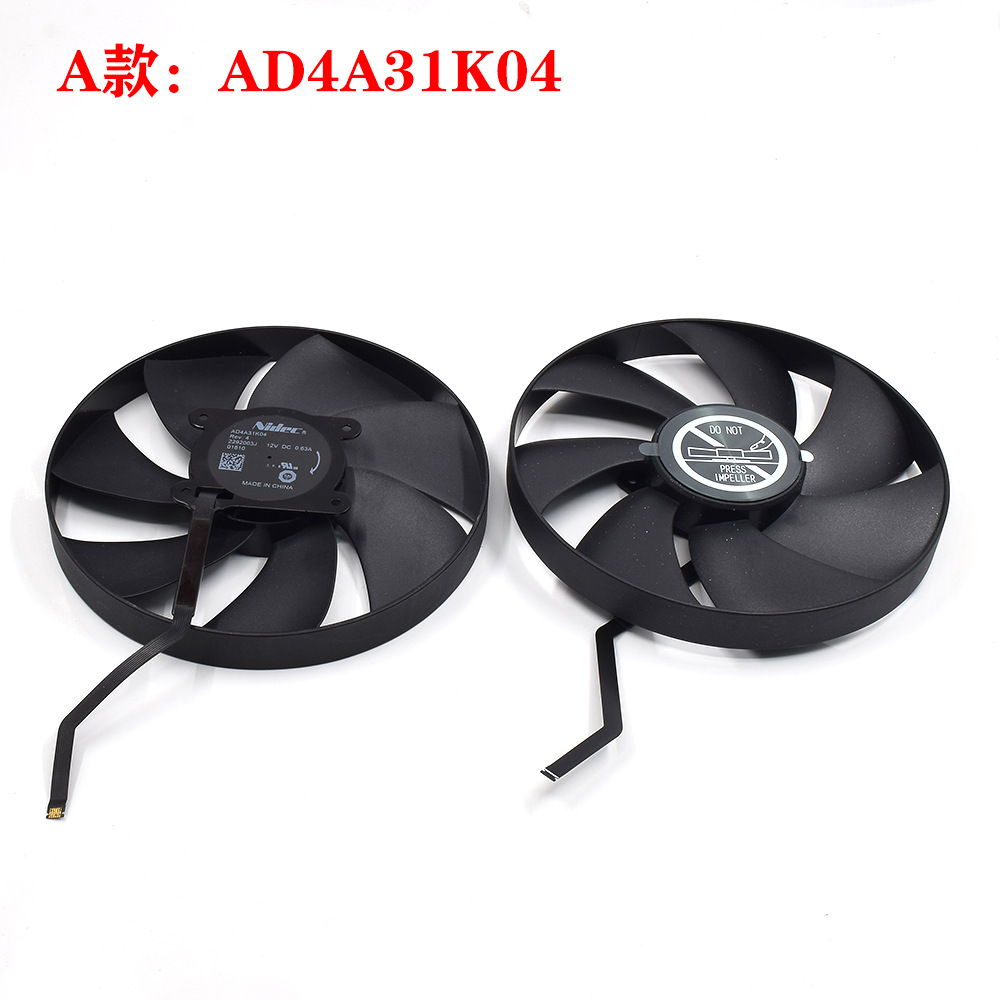

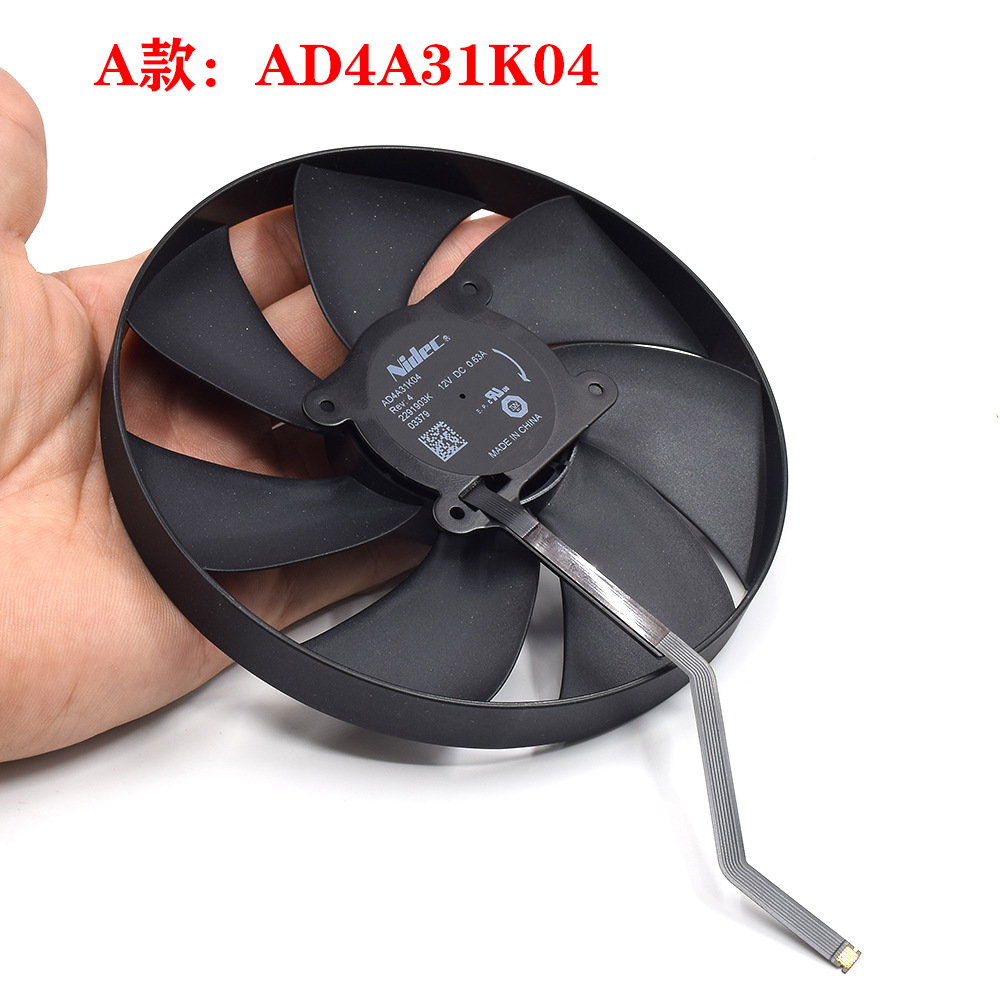

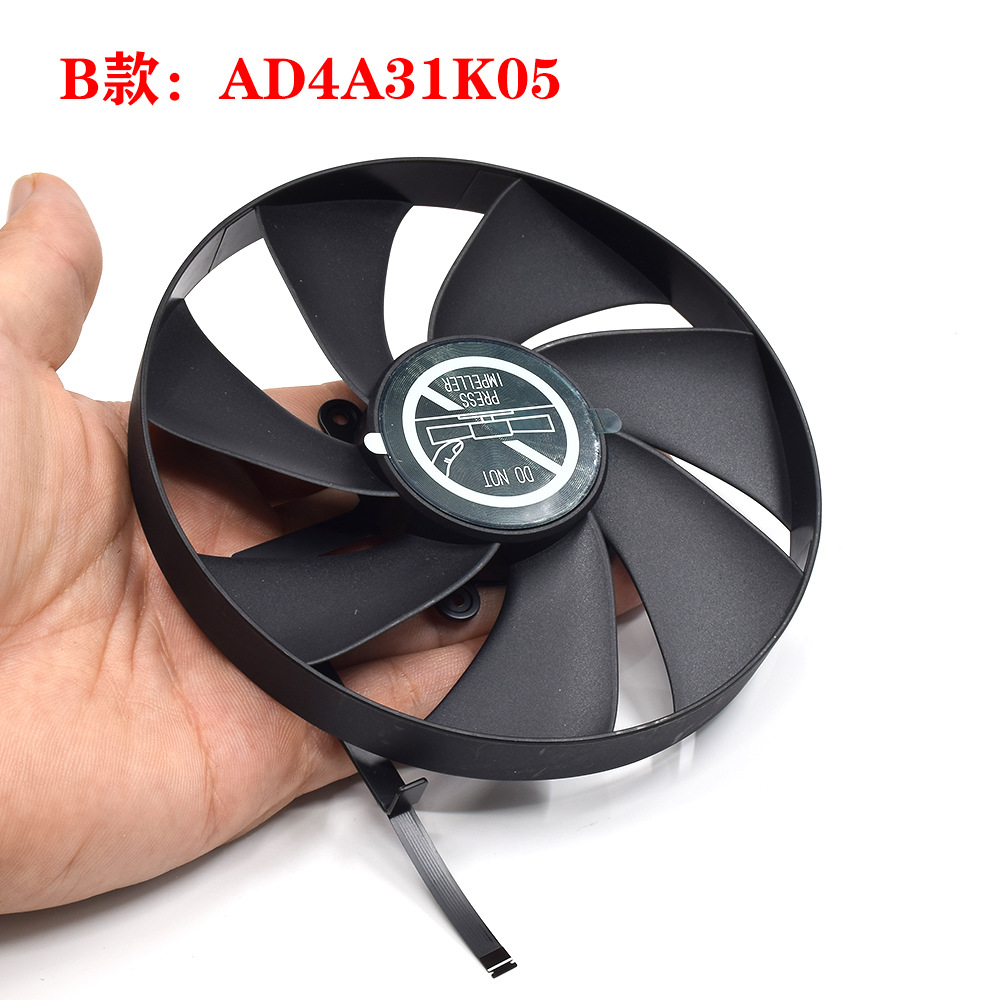

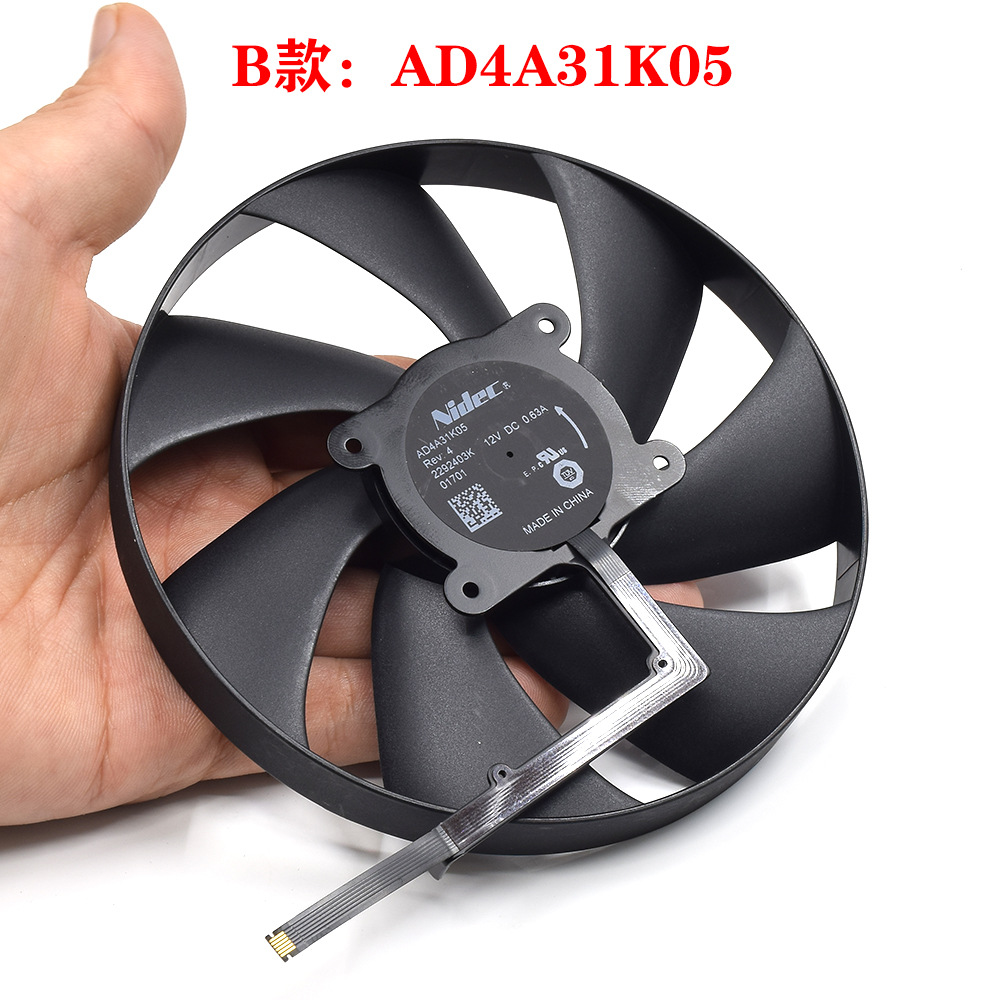

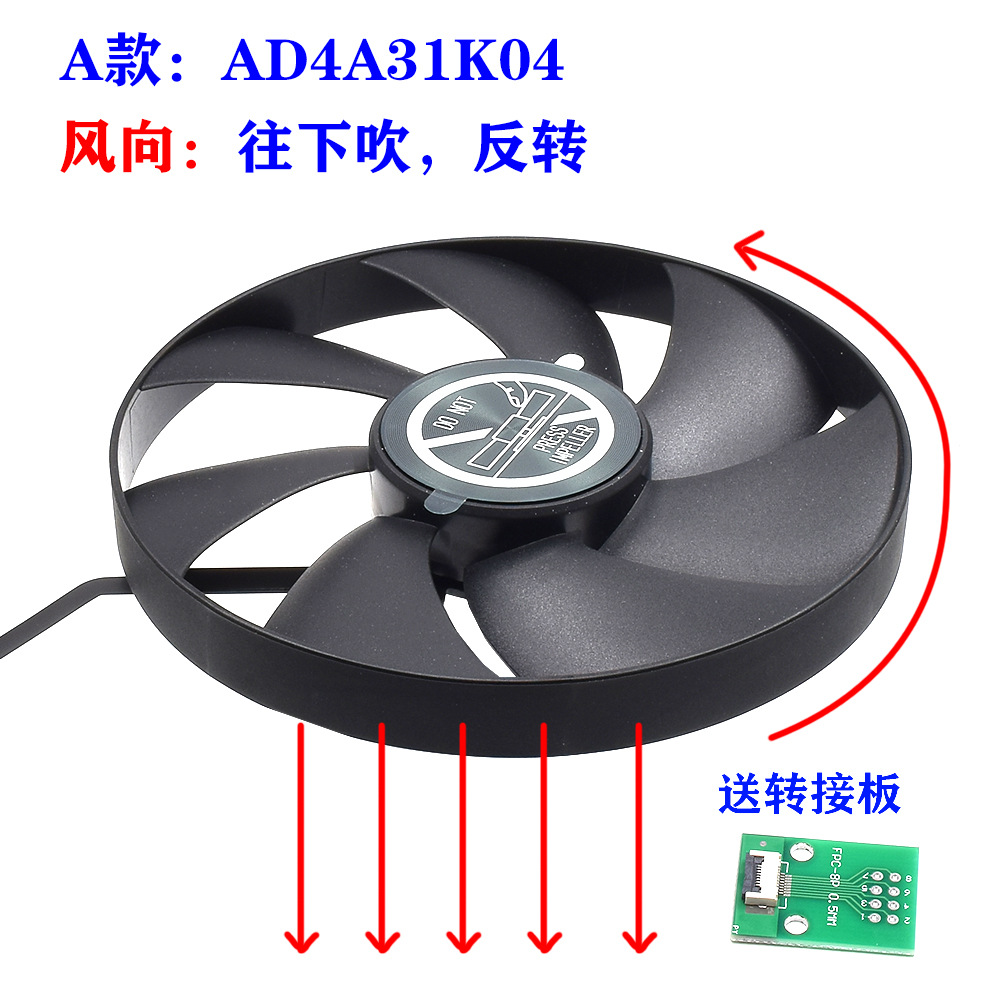

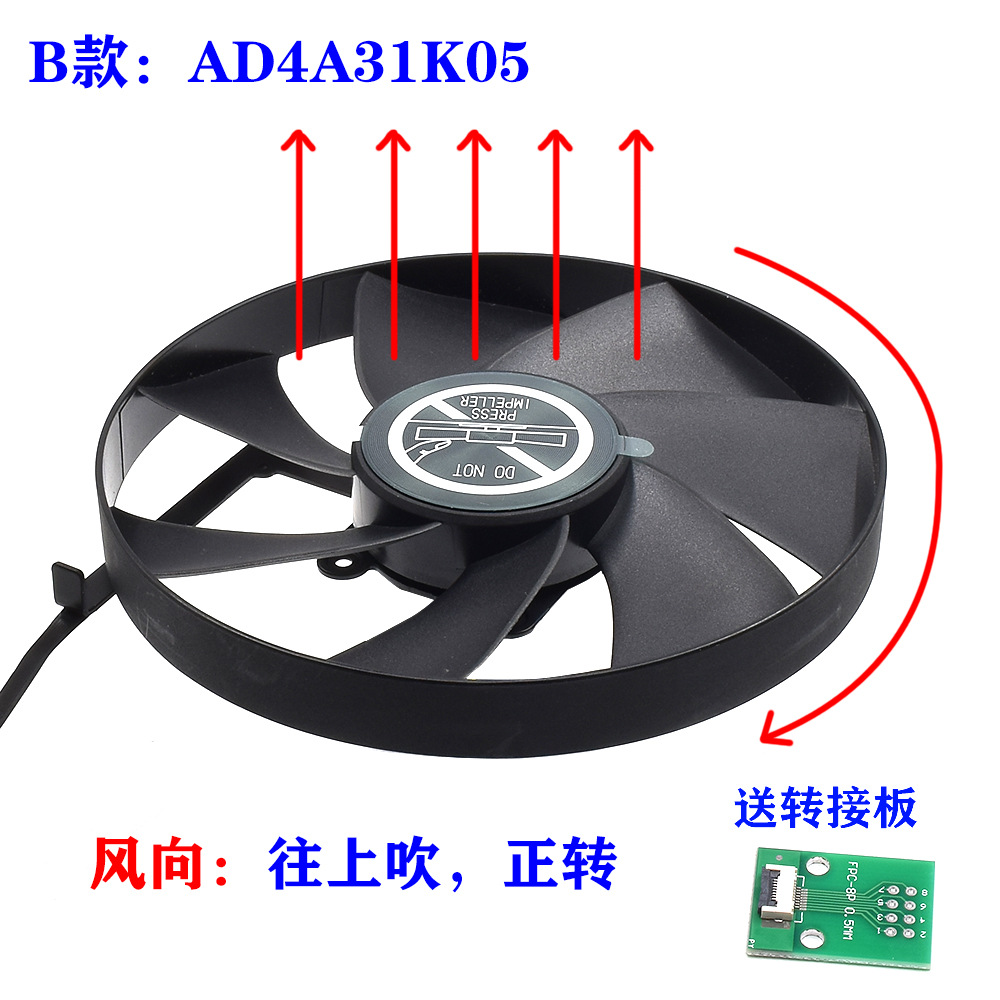

风机分两款,一款型号为AD4A31K04,风向往下吹,反转(逆时针);另一款型号为
AD4A31K05风向往上吹,正转(顺时针)
风机内置驱动,正负接电源可以最高速运转,如需调速可以使用本店的PWM调速板。

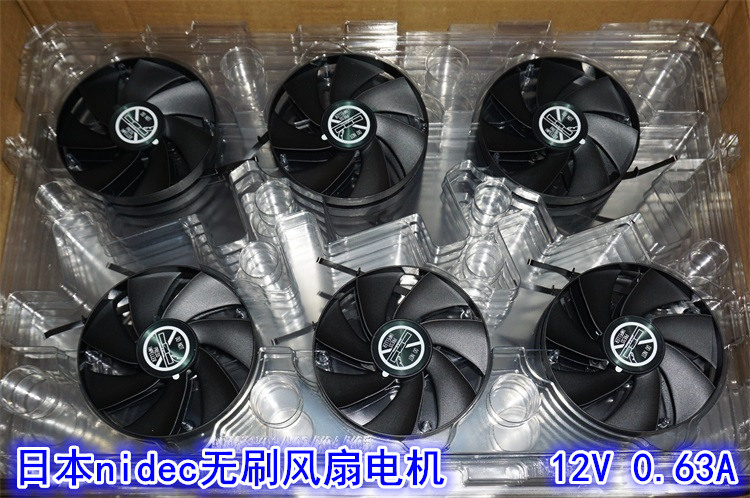

这批风机来货并不是原箱的,不过也是整箱带有塑料托盘的,一件也是60个,风机转子中间都是贴有保护膜的,运行安静转动平稳,总体和原先原包装基本一样,外观成色也很好,个别有的可能会有点极小摩擦痕迹。
这种风扇不同于其他带框架风扇四周有保护,这个风扇的风叶和外圈是一体的整个转动的,只有中间支架四孔固定的,加上还是液态轴承很精密,上面的贴纸都有标注禁止按压,所以对包装要求很高,快递途中暴力运输可能会有点影响到动平衡,如果收到轻微一点点不平衡也是正常的,不影响功能使用,我们只能尽量打包好点,如果是按整箱或则多层托盘发货就会好点。
风机连接方式是6P的软排线,一般直接焊接排线很难使用,店主随机配送一个通用PFC转接板,转接板输出的线需要自己焊接了。

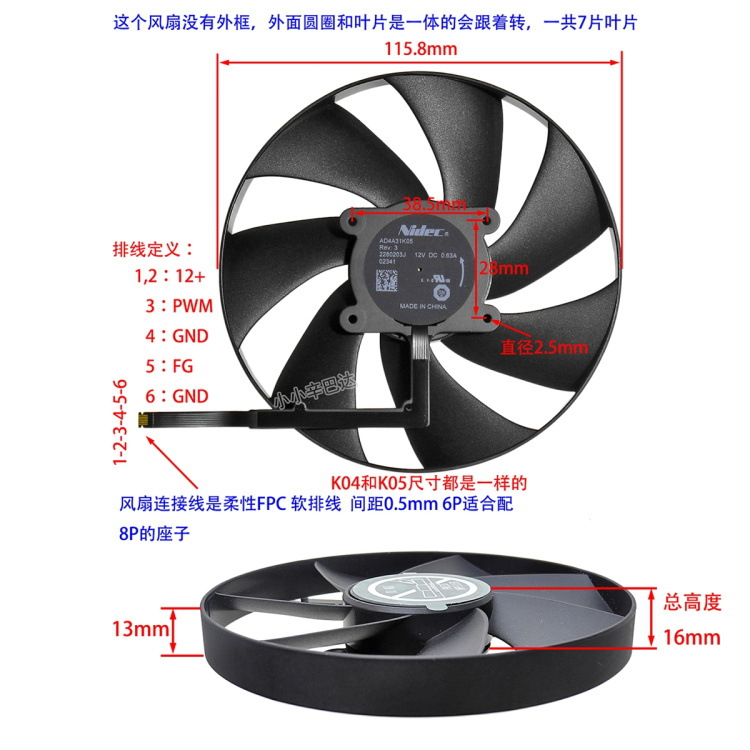

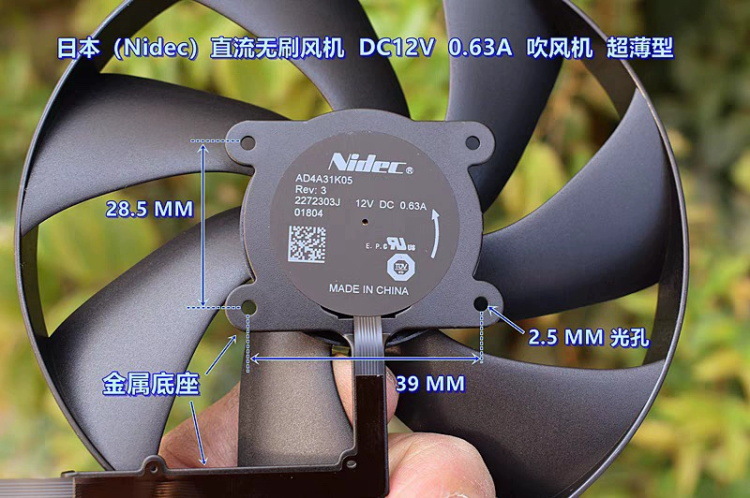

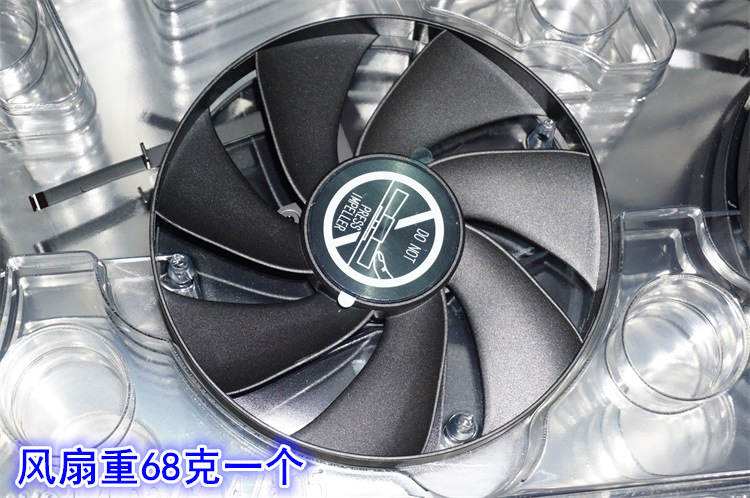

风机直径115.8mm,重68克。

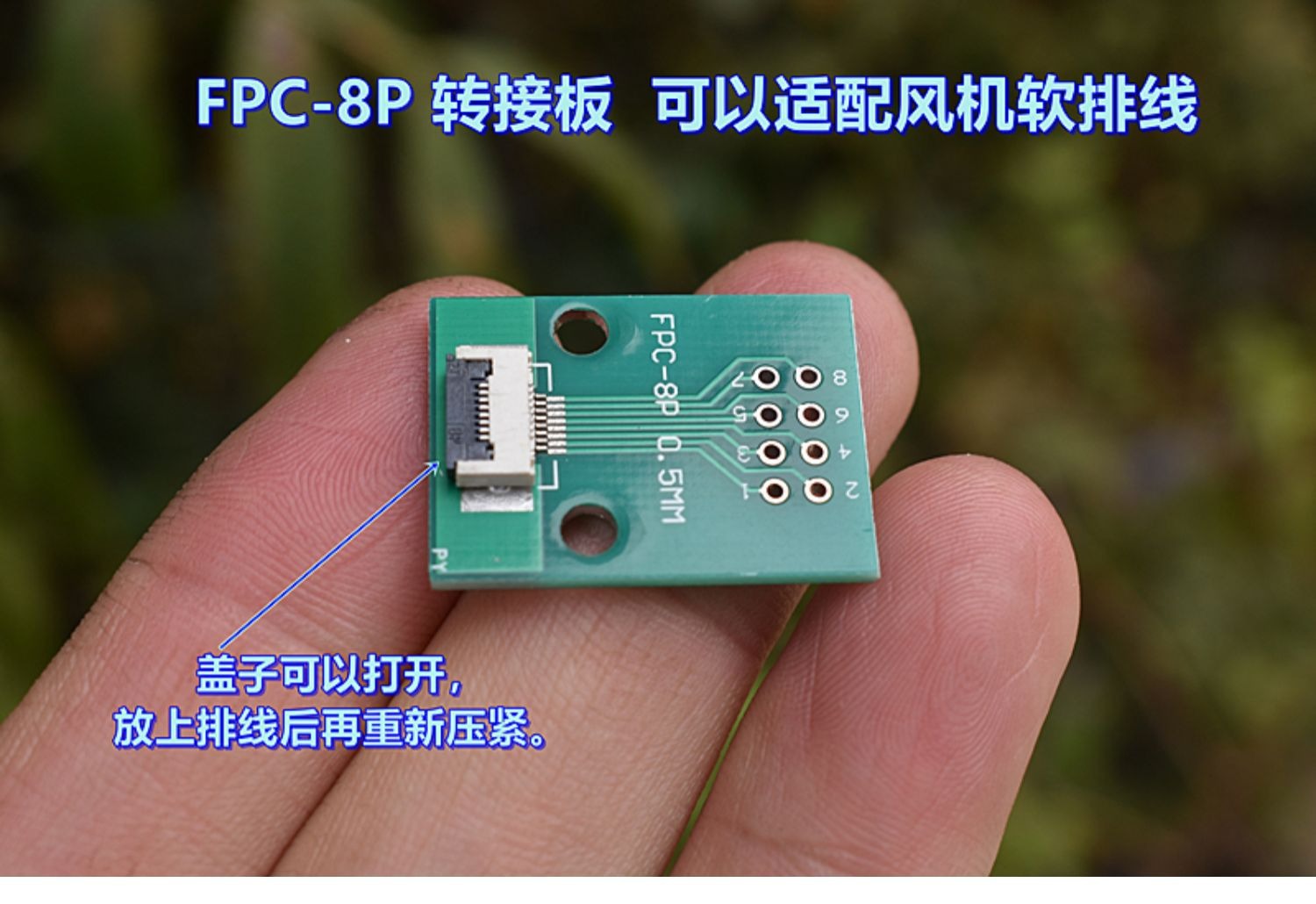

转接板中间黑色部位是盖子,可以松开的,放上排线后再重新压紧,就可以使用了。

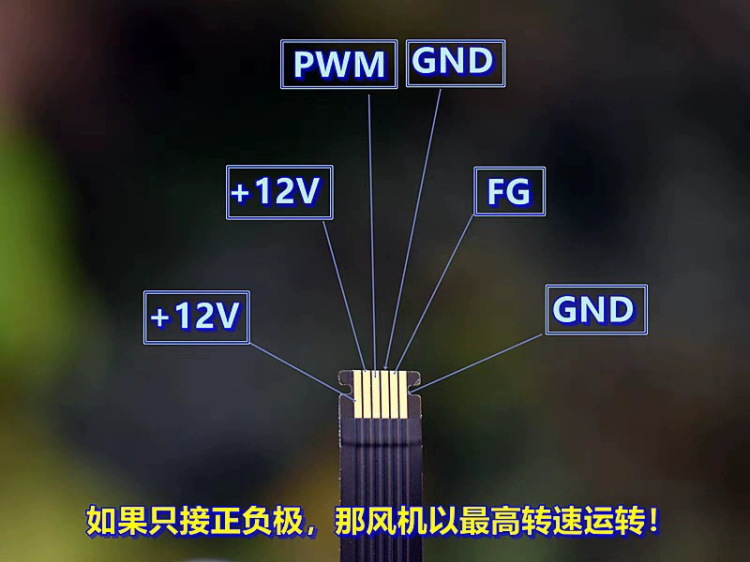

这款风机的引线是六脚,以面向铜丝从左边算起,引线定义如下:
1脚 :+12V
2脚 :+12V
3脚 :
PWM(频率5000HZ,调占空比就是调速)
4脚 :GND(电源和PWM的公共GND)
5脚 :
不知道用途,估计是FG,悬空不接就可以。
6脚 :
GND(电源和PWM的公共GND)
这款风机的第一脚和第二脚是相通的电源正极,第四脚和第六脚是相通的,是接GND,如果只接正负极,风机就以最高转速运转了。如果需要用PWM信号调速,那就在第三脚上输入PWM信号,PWM信号的负极也要并接在GND上,调占空比就是调速了。

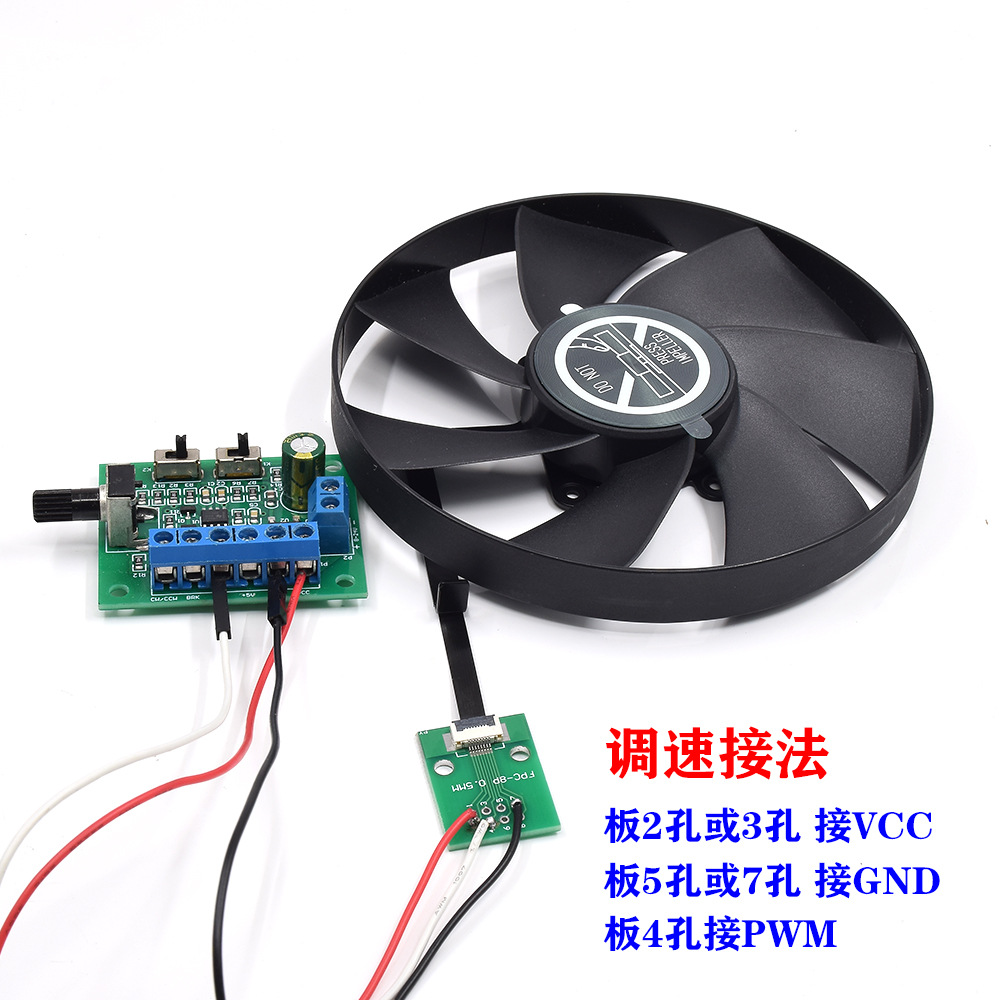

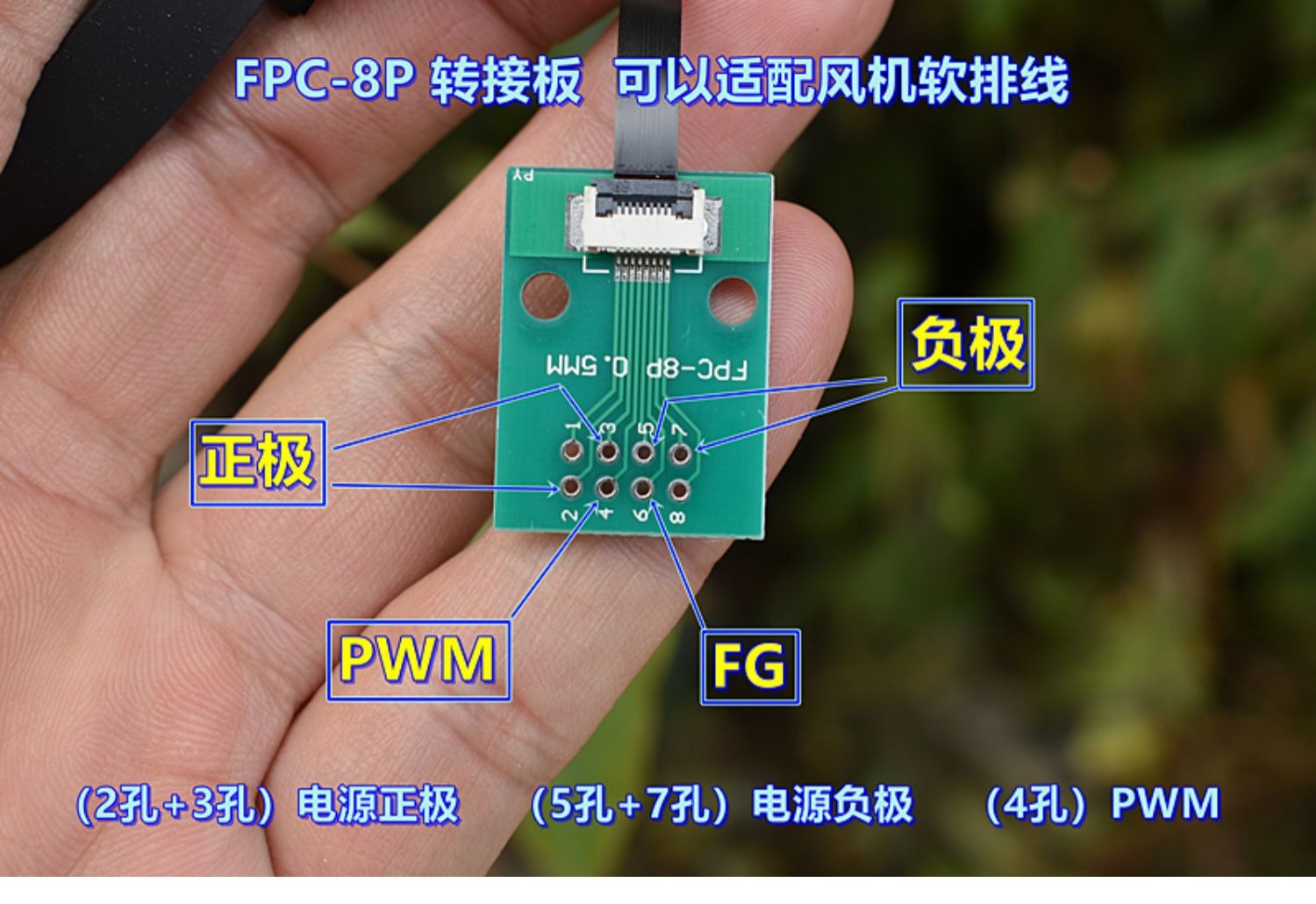

如果配上转接板,那么转接板上的定义如下:
(2孔+3孔)电源正极
(5孔+7孔)电源负极
(第4孔)PWM
(第6孔)FG
