UCC2742x系列高速双通道MOSFET
驱动器可以将较大的峰值电流输送到容性
很多。提供三种标准逻辑选项——双反相、双同相和单反相and
一个同相驱动器。热增强的8-
大幅钉住power pad MSOP包(DGN)
降低热阻以改善长期

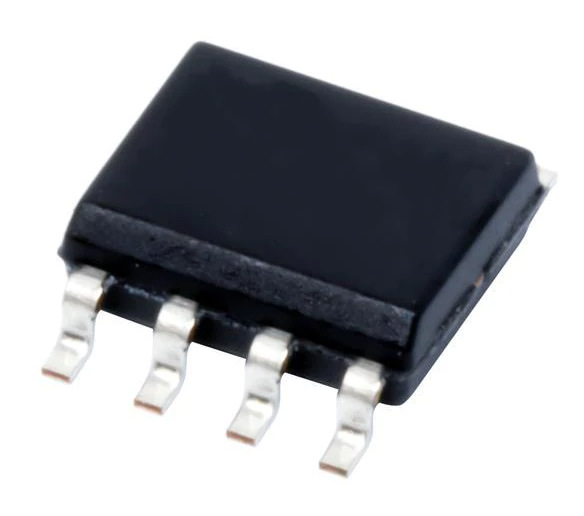

可靠性。它也在标准的SOIC-8 (D)中提供
或PDIP-8 (P)包。
这些驱动器采用固有的最小化直通电流的设计，提供4A电流
米勒高原地区最需要它的地方
在MOSFET开关转换期间。独一无二的
并联双极性和MOSFET混合输出级
还允许在以下位置高效地提供电流和吸收电流
低电源电压。
UCC2742x提供使能(ENB)功能，以便
更好地控制驾驶员的操作
应用程序。ENBA和ENBB实施于
先前在中未使用的引脚1和8
行业标准引脚排列。它们是内部拉动的
高电平有效逻辑最高可达VDD，并且可以保持开放
标准操作。

行业标准引脚排列
启用每个驱动程序的功能
4 A的高电流驱动能力
独特的双极性和CMOS真驱动输出
MOSFET米勒级提供高电流
阈值
独立于的TTL/CMOS兼容输入
电源电压
典型上升时间为20 ns，典型下降时间为15 ns
带1.8 nF负载
典型传播延迟时间为25 ns
输入下降，输入上升35 ns
4V至15V电源电压
双路输出可以并联，以实现更高的驱动力
目前的
提供热增强型MSOP
PowerPAD软件包
额定温度范围为–40°C至125°C
2项应用
开关模式电源
DC/DC转换器
电机控制器
线路驱动器
D类开关放大器
