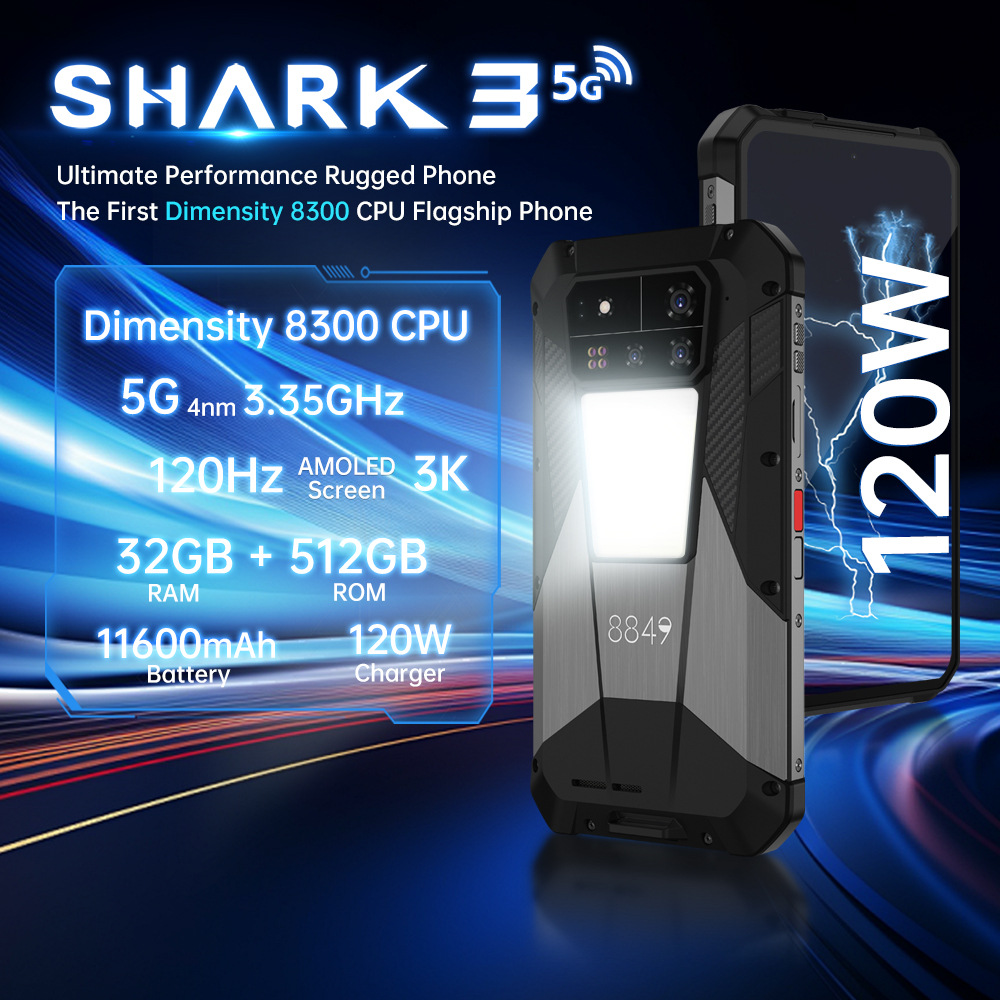

A98L项目产品定义

平台

MT6897,

(天机8300)

立项时间

2024/2/18

型号：OB-A98

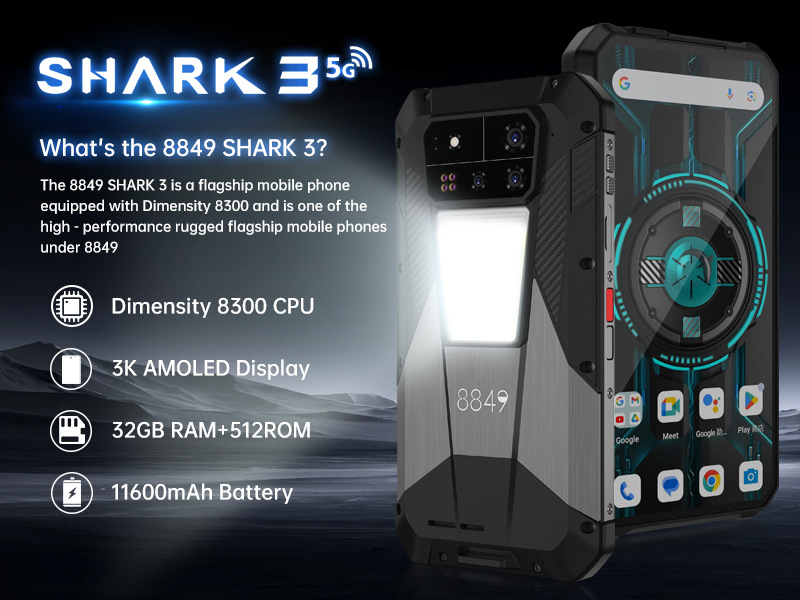

设备名称：SHARK 3

 结构特性信息

主板外形

整板单面布件 ，MT6897,(天机8300)；

主板尺寸

整机尺寸/重量

174.9*87*22.5mm/ 470克  （对外宣传???mm）

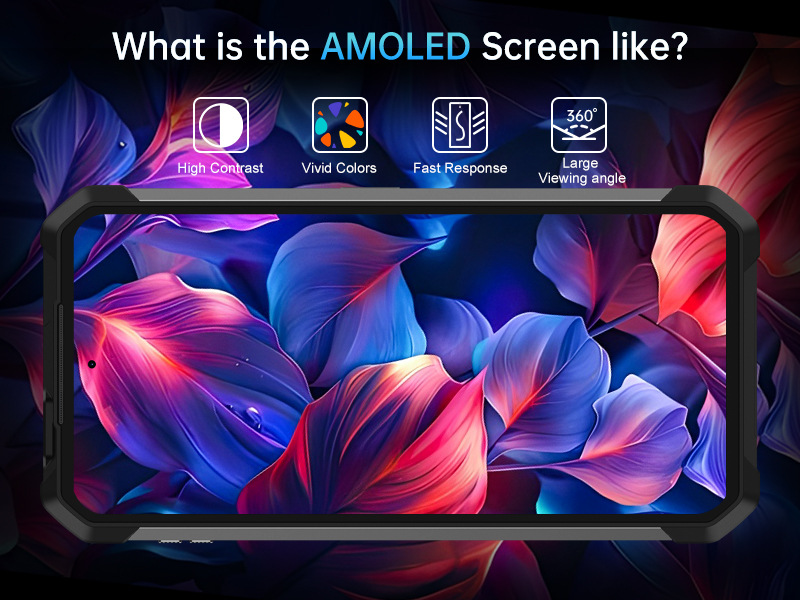

显示屏

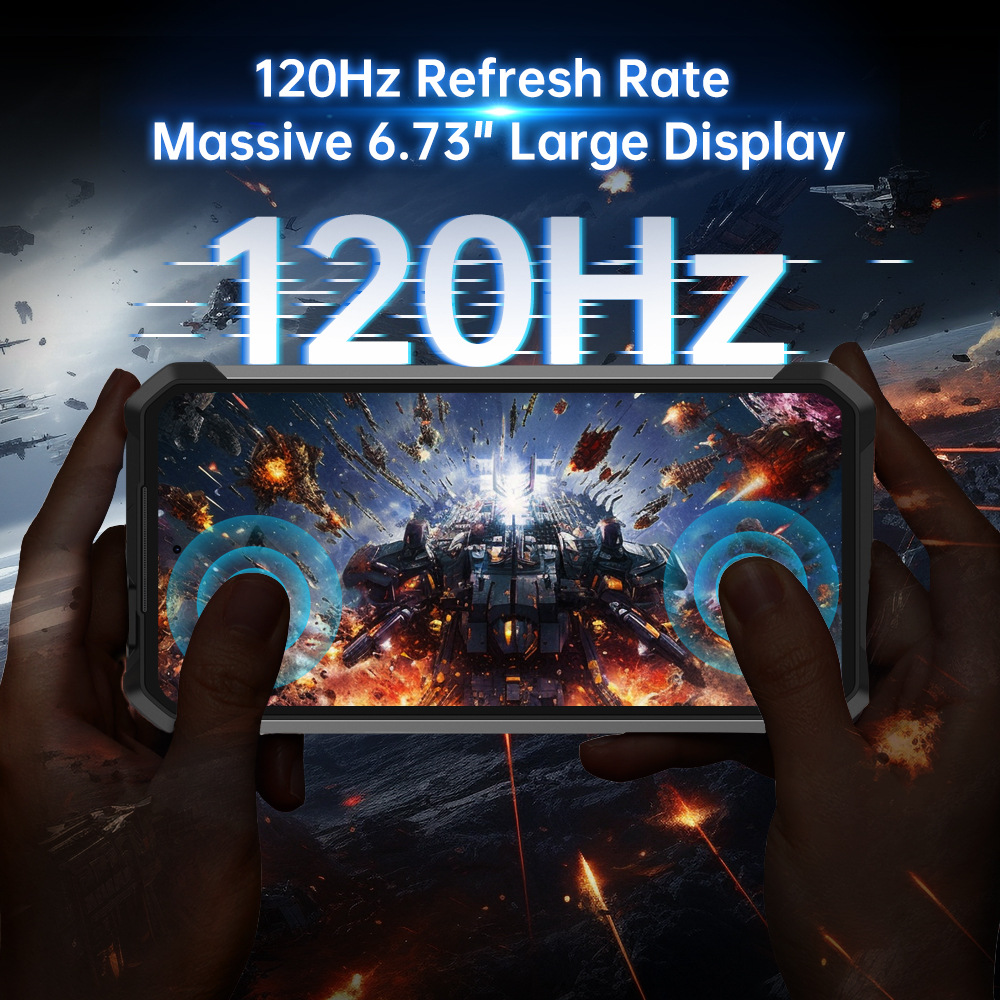

 6.73寸 开孔屏，分辨率1440*3200，刷新率支持120Hz（屏新的）

电池信息

电芯366670

5800*2=11600毫安时，两并两串，电压7.74V，标贴容量5800mAh /44.89Wh  总重量 156  克

反向充电

支持Type_C-3.0口 （反向充电）

小板&FPC信息

按键FPC、主FPC、天线小板、露营灯FPC、耳机 FPC，闪光灯FPC，SIM小板,光感FPC，充电FPC

其他MD特征

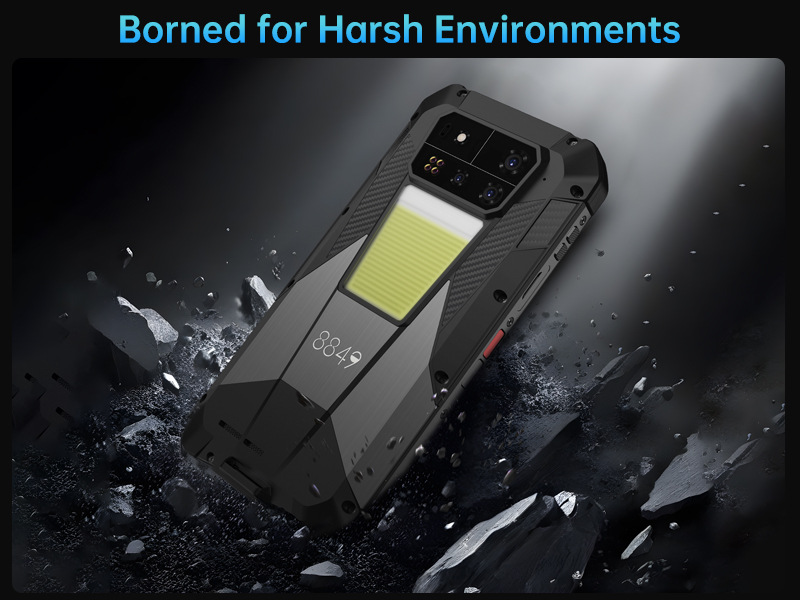

支持：IP68、1个露营灯、RGB警示灯设计、主后摄50M大底（AF）+夜视64M（AF）+长焦50M （AF）、前摄 32M FF、快充120W、大电池、侧指纹等多功能5G智能三防手机

 射频特性信息

网络模式

 GSM/WCDMA/C2K/LTE(FDD,TDD)/5G NR(FDD,TDD)

网络频段

 GSM:B2/3/5/8；

WCDMA:Band1/2/4/5/6/8/19；

C2K:BC0,BC1；

LTE FDD:B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28A/28B/66

LTE TDD：34/38/39/40/41/42；

5G NR:N1/2/3/5/7/8/12/20/25/28/38/40/41/66/77/78

数据业务

2G数据支持EDGE/GPRS class12；

3G数据支持下行HSDPACAT.24(高至42.2Mbps)、上行HSUPA CAT.7(高至11.5Mbps)；

4G支持FDD/TDD up to 1.6Gbps downlink,315Mbps uplink；

5G NR支持FDD/TDD up to 2.34Gbps downlink,2.5Gbps uplink

蓝牙

 支持BT 5.3

WiFi

支持802.11 a/b/g/n/ac/ax(2.4GHz/5GHz双模), 支持WiFi6/WI-FI直连，WI-FI Display（屏幕无线传输到其他设备），WI-FI热点（V2.0） ；WIFI MIMO

GPS

 支持GPS L1/L5+Glonass+Galileo+Beidou，支持GPS L1+L5 双频

FM

 支持65-108Mhz，不带发射

NFC

 支持读写模式，卡模式

其他RF参数

NFC协议：ISO/IEC 14443A/ B PICC mode compliant with EMVCo PICC and NFC Forum；

ISO/IEC 14443A/B PCD follow NFC Forum digital protocol T4T platform and ISO-DEP；

ISO/IEC 15693 PCD mode；

NFC Forum PCD and tags T1T, T2T, T3T, T4T and T5T；

NFC Forum certification for reader and card mode；

EMVCo PCD mode

 基带特性信息

CPU信息

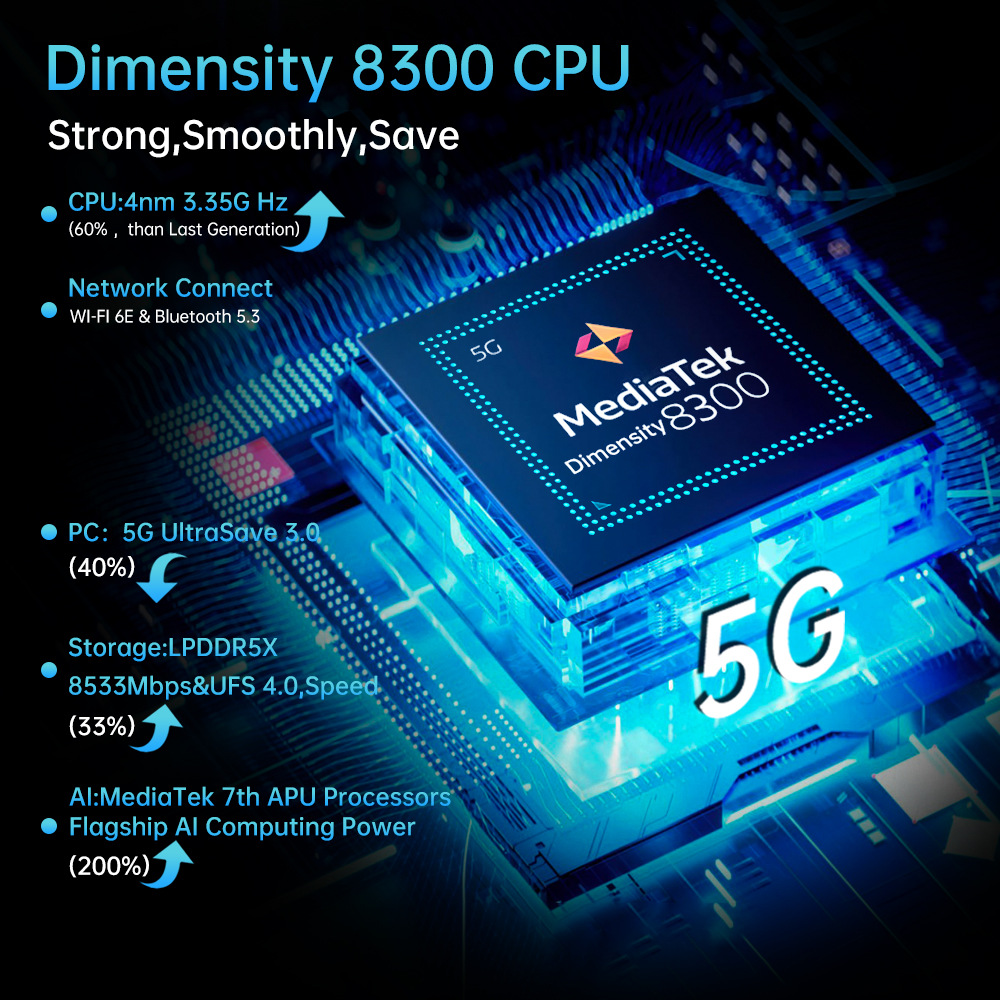

MT6897,(天机8300)；

Memory

uMCP: RAM 16GB + ROM 512GB

前摄像头

 定焦 32M FF（IC：0V32B40）；FPC自定义；

无前置Flash LED、

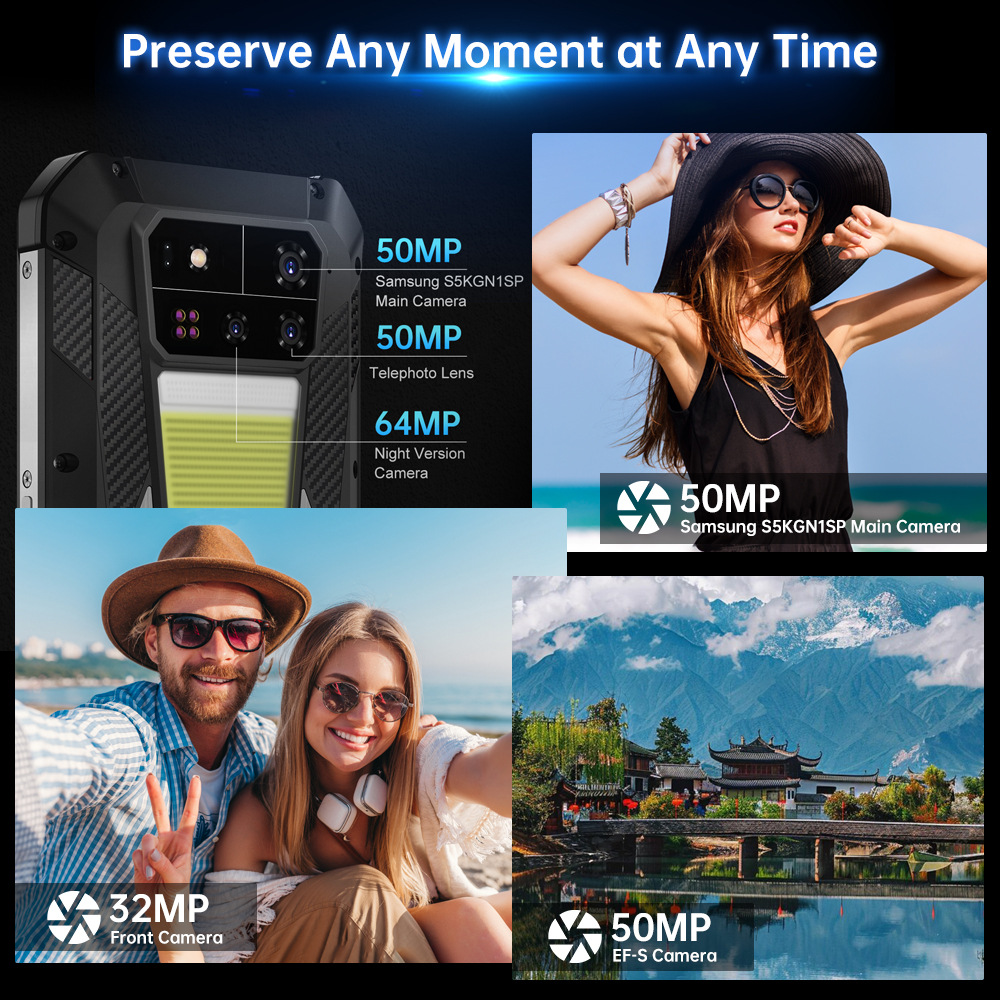

后摄像头

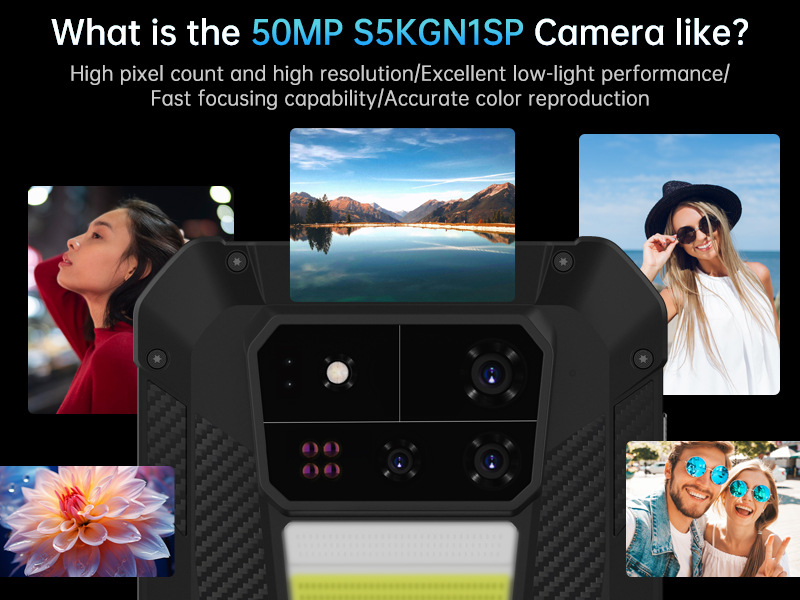

1.主摄50M AF（S5KGN1SP (三星））大底，

2.夜视用 夜视64MP AF（IC：OV64B1B/黑白）,FPC自定义

3.长焦用50M AF（IC：S5KJN1SQ05）；FPC自定义

4.后置Flash LED：1.5Amax 可双色温，夜视带四个红外补光灯，夜视距离要求大于15m

传感器

陀螺仪（硬件）；

加速度传感器；

指南针；

环境光强度传感器；

距离传感器，气压传感器

有线充电

快充模式：120W最大输入功率；

普通模式：7.5W最大输入功率；

支持外挂板载式库仑计，电池电量计型号：SH366003中颖

无线充电

 不支持；

无线反充：不支持

反向充电

支持Type_C口  反向充电 （5V-2.5W）

投影

无

测距

无

露营灯

支持，增加红蓝警示/双露营灯灯 设计（5路控制电路）

电池

实际容量：等效容量11600MAH （标贴容量 5800mAh /44.89Wh）

连接方式：内置式板对板连接器；

最大电池电压：4.45V*2=8.9V，双串形式；

标称电池电压：3.87V*2=7.74V双串形式；

其他：ID识别，温度检测NTC，板载式独立库仑计型号：SH366003中颖

SIM卡+存储卡

双nano+TF（支持热插拔）

USB接口1

 Type_C，USB3.0  （支持DP输出）

喇叭

 喇叭：Smart PA（艾为）1134 喇叭(3.5cc音腔，功率4欧2W，97dB) ；

听筒

听筒：防水型号，规格：0809听筒

麦克风

 双模拟信号硅麦克风降噪

耳机接口

 3.5mm耳机

指纹识别

 支持  （侧指纹）

红外遥控

支持

震动马达

1027扁平马达

指纹支付

不支持

NFC

 支持，紫光THN31

按键支持

 Power on/off， 音量+，音量-，2xPTT键

 软件基本信息

安卓14
