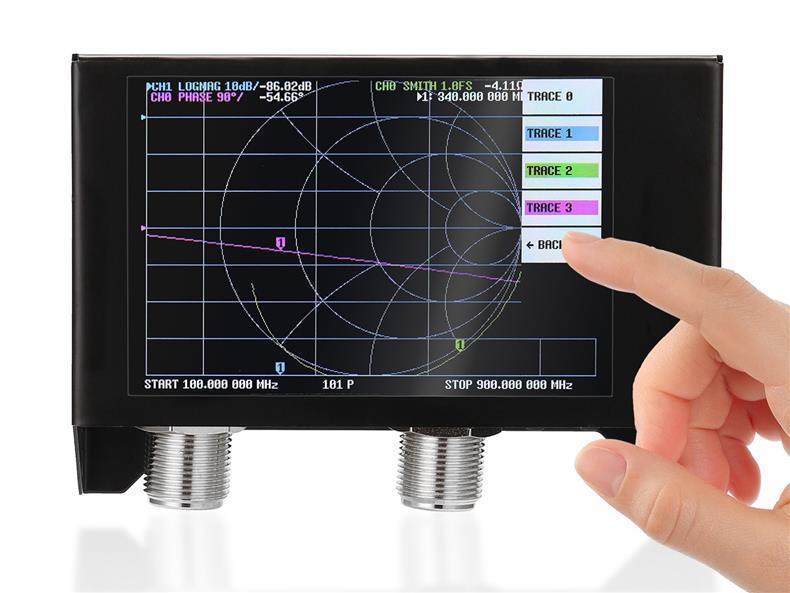

由OwOComm设计的S-A-A-2，高达3GHz的便携式矢量网络分析仪。

我们严格按照 OwOComm的文档制造，使用0.5ppm TCXO，保证高频测量频率精度，完整的金属外壳能够充分保护内部电路同时充分考虑的外部接口的保护，定制的高性能SS405电缆提供良好的稳幅稳相性能，高性能校准套件保证高达3GHz时校准SWR低于1.03。

 产品性能：

• 频率范围：50kHz-3GHz
• 频率误差：<2ppm
• 频率温度性：<0.5ppm
• 系统动态范围（校准）：70dB（高达1.5GHz）、60dB（高达3GHz）
• S11噪声地板（校准）：-50dB（高达1.5GHz），-40dB（高达3GHz）
• 扫描速度：100点/秒
• 显示器： SAA2 2.8英寸，320 x 240； SAA2N 3.95英寸，320 x 480
• 射频端口：SAA2  SMA ；SAA2N  N
     （如需测量Wifi天线等反针SMA设备请使用SMA转RPSMA接头）
• USB接口：microUSB
• 电源：USB，充电电流1A
• 电池：SAA2 2000mAh锂离子；SAA2N  3000mAh锂离子
• 电池连接器：JST-XH 2.54mm
• 扫描点（设备屏幕上）：201
• 扫描点（USB）：1024
• 端口2回波损耗（1.5GHz）： 20dB typ
• 端口2回波损耗（3GHz）：13dB MIN
• VNA-QT软件兼容系统：Linux, Windows (7+), Mac OS planned

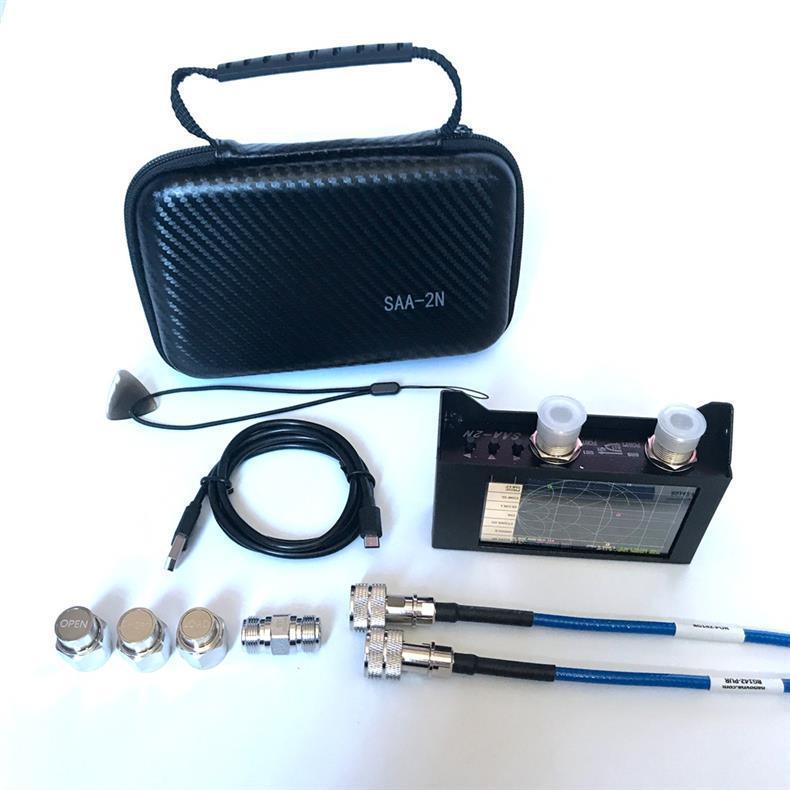

4寸SAA2N_N型连接器 标准配套清单:

• SAA-2N主机（内置3000mAh电池）x 1
• USB数据线x1
• 50cm N公对公RG142-PUR射频电缆x2
• N简易校准件套OPEN *1
• N简易校准件套SHORT *1
• N简易校准件套LOAD *1
• N母对母连接器 *1
• EVA便携包 *1
• 挂绳触摸拨片 *1
•

S-A-A-2/NanoVNA V2使用与NanoVNA相似的用户界面，但采用不同的技术架构，S-A-A-2/NanoVNA V2在启动时不加载初始校准数据，在用户改变频率后也不会自动插入校准数据，每次启动和频率变化后重新校准或回拨校准数据。使用前请仔细阅读使用说明书，以免损坏设备。

nanovna-saver： https://github.com/NanoVNA-Saver/nanovna-saver/releases

VNA-QT软件下载： https://github.com/mdkendall/NanoVNA-QT/releases/

用户指南： https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

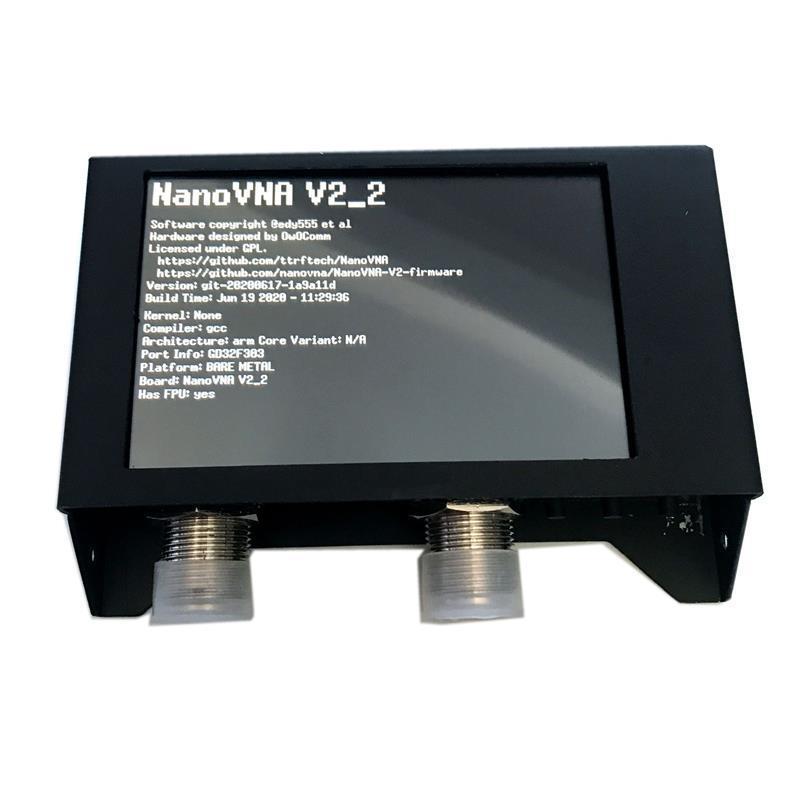

由于我们使用了更高规格的LCD显示器，升级固件后如遇触摸屏不准确，请通过菜单校准触摸屏！
