重磅升级

便携式矢量网络分析仪

黑色

包装尺寸：12*9.5*3.5cm  包装重量：180克 包装方式：纸盒

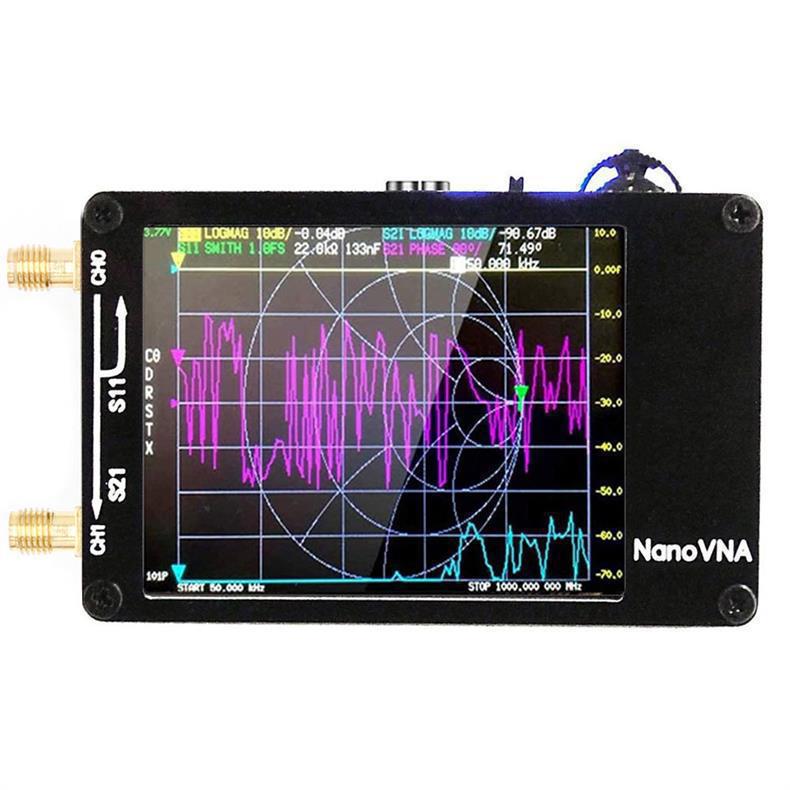

NanoVNA-H PCB升级版

 更新后增加的功能：

1.更低的电源噪音，使用谐波时噪音更小；

2.内置400mAh电池

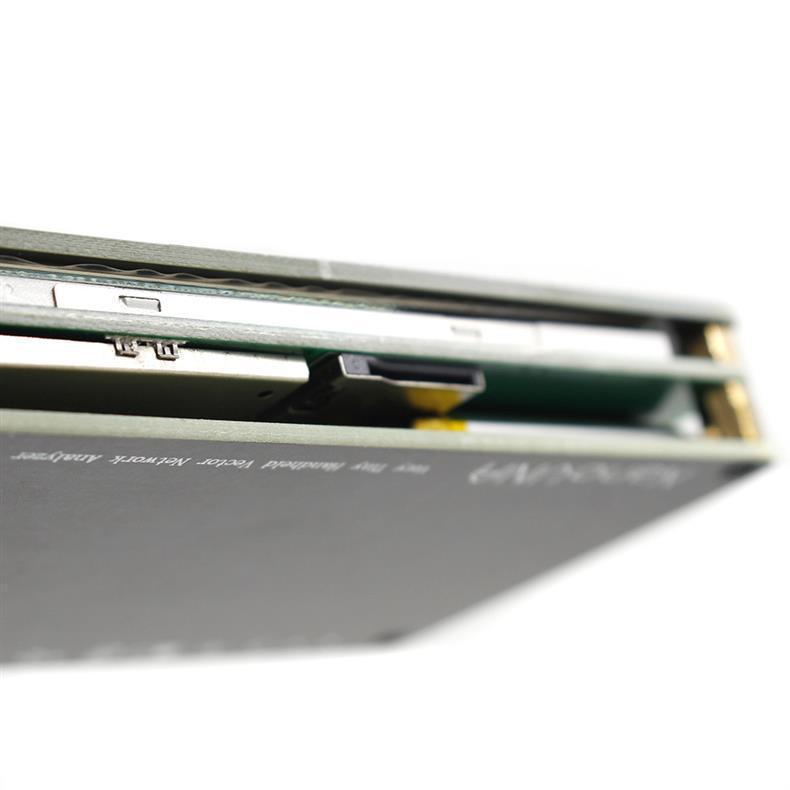

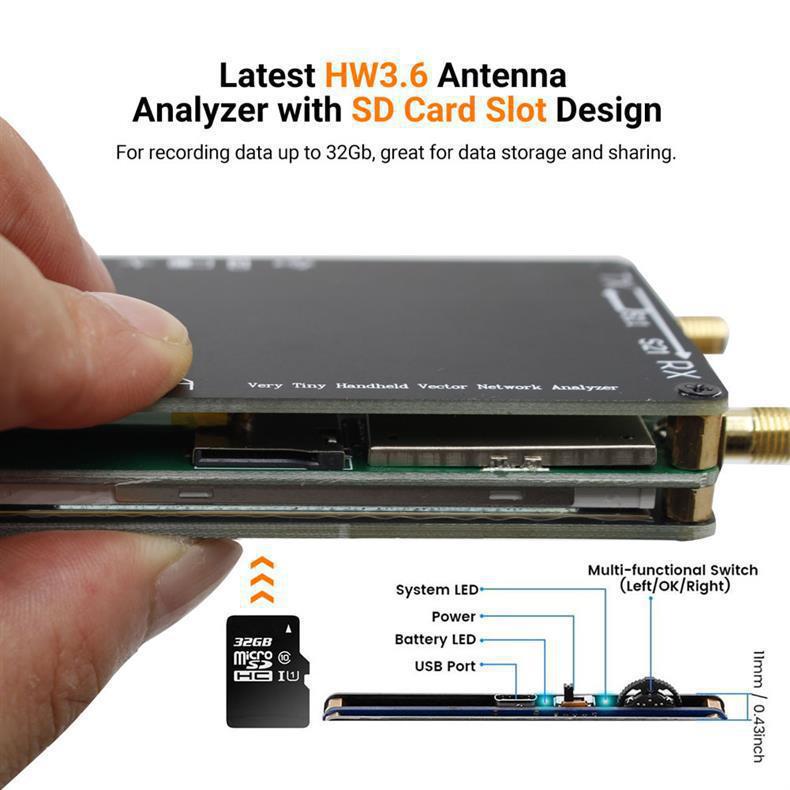

3.添加MicroSD卡方便保存测试数据；

4.添加RTC支持；

5.修改端口名称为Port1和Port2

MicroSD最大支持32GB，并且只支持SPI模式。

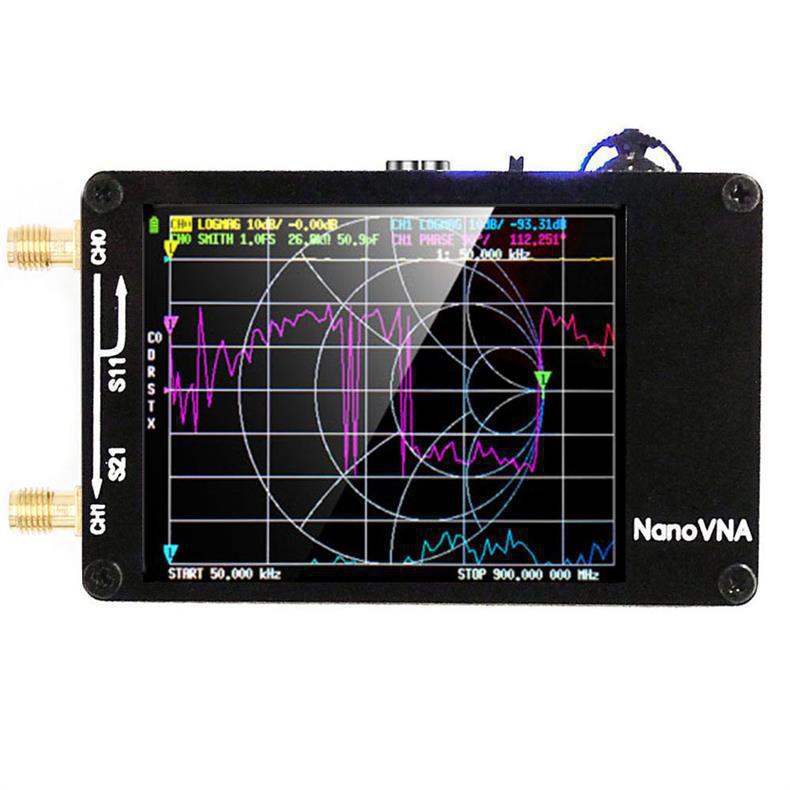

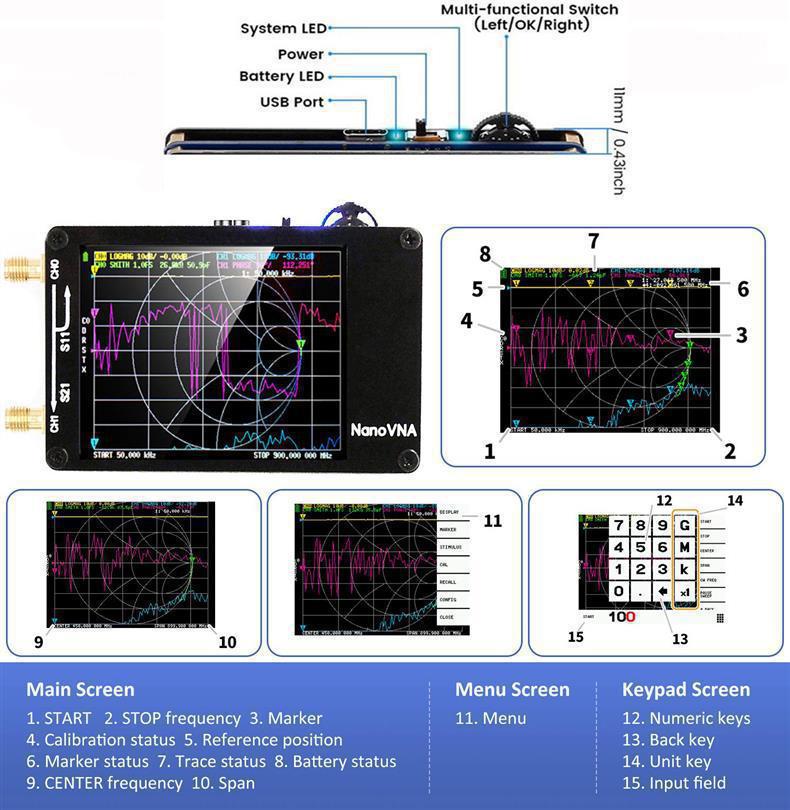

这是一款DIY产品，在信用卡大小的尺寸上尽可能提供完善的矢量网络测量功能。包含一个2.8寸的触摸屏，400mAh电池，TX/RX方式测量，可以测量完整的S11和S21参数，如需要获取S12和S22，需要手动更换收发端口接线。如果还有其他不完善的地方，您可以和我沟通。

● 测量频率: 50KHz ~ 1.5GHz
● 射频输出:-13dbm (最大 -9dbm)
● 频率精度:<2ppm
● 频率稳定性:<0.5ppm
● 测量范围: ● 测量范围: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● 端口 SWR: < 1.1
● 显示: 2.8寸 TFT （320 x240）
● USB 接口: USB  type-C   通信模式：CDC (串行)
● 电源: USB 5V 120mA，内置400mAh电池，最大充电电流1A, 可连续使用4小时以上
● 校准点数量: 101 (固定)
● 扫描点数量: 101 (固定)
● 显示跟踪: 4, 标记: 4, 设置保存: 5

测量S参数，电压驻波比，相位，延迟，史密斯圆图……;

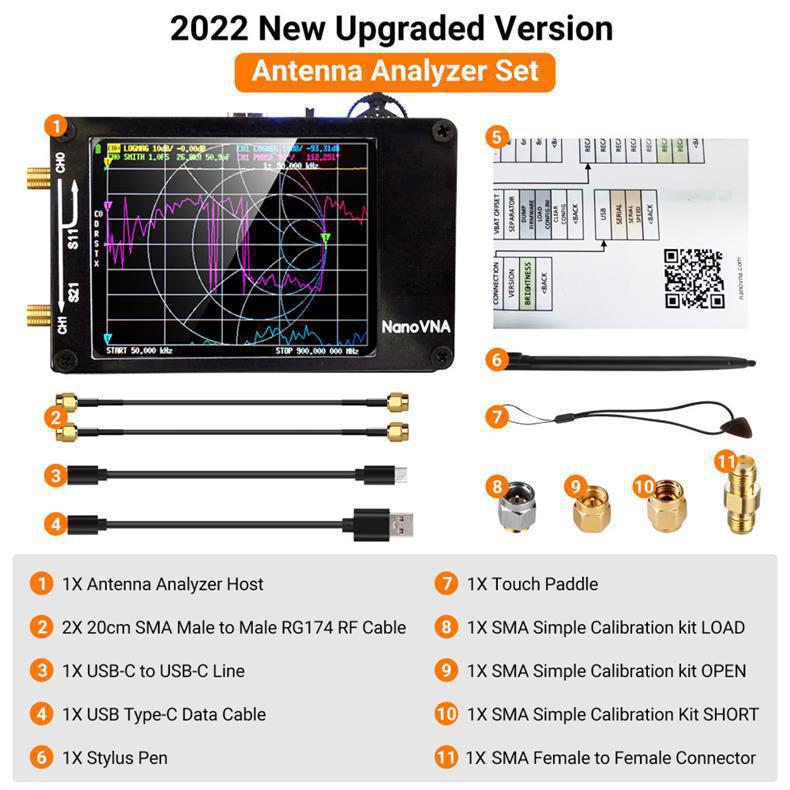

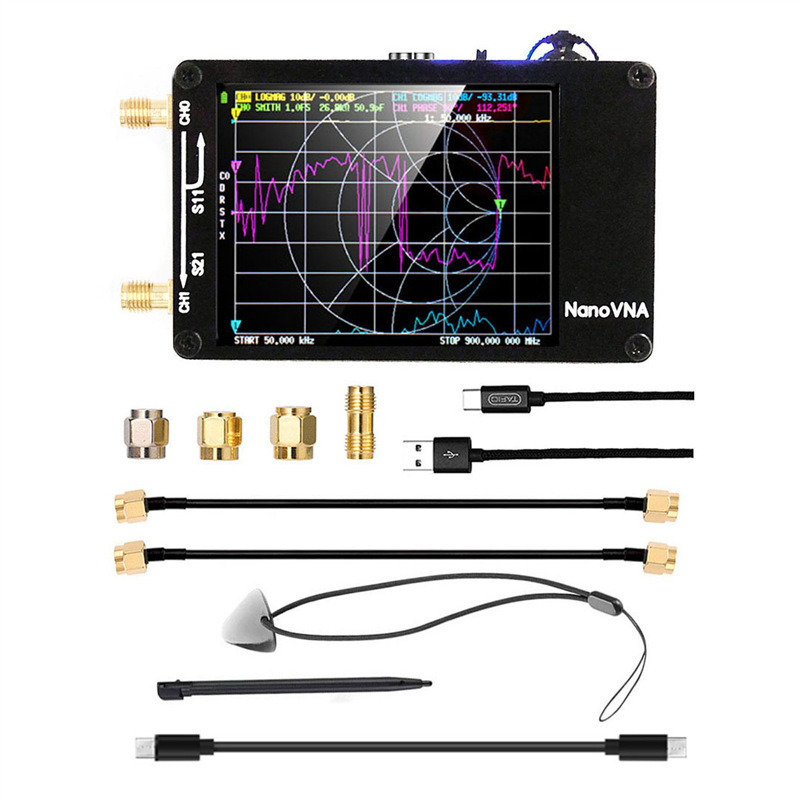

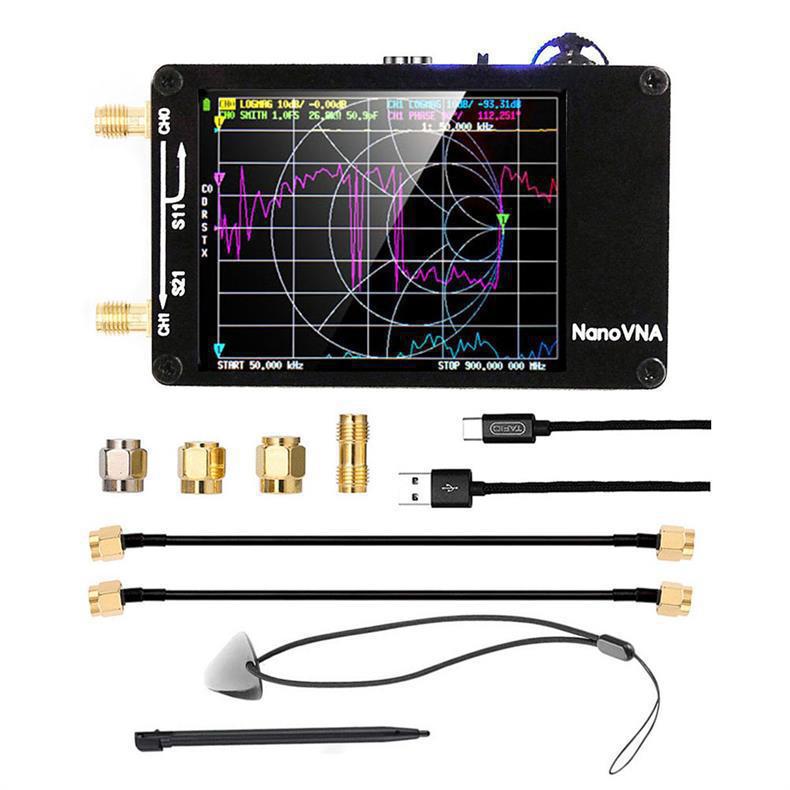

包装清单：

1. NanoVNA主机*1 (含2.8英寸触摸屏，400mAh电池)
2. 20cm SMA公对公 RG174射频电缆 *2
3.Type-C转Type-C连接线
4. USB Type-C数据线 *1

5.简易说明书*1

6.触摸笔*1

7.拨片*1

8. SMA简易校准件套LOAD *1
9. SMA简易校准件套OPEN *1
10. SMA简易校准件套SHORT *1

11. SMA母对母连接器 *1

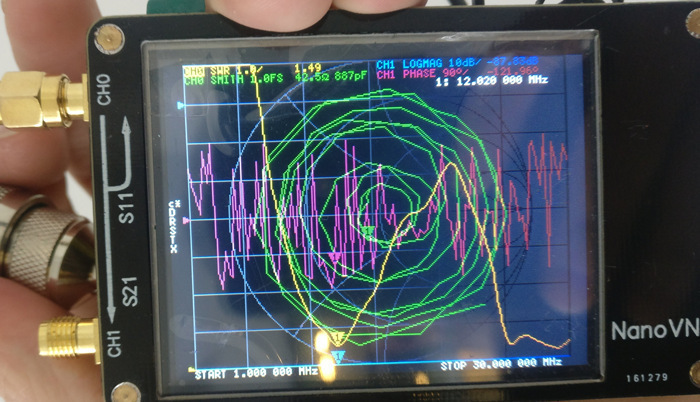

测量短波天线，下图屏幕显示黄色线为驻波比：(注意：由于本机采用SMA端口，SMA端口是铸铜件，请不要将坚硬的50-7/RG213等电缆直接通过M转SMA接头连接至SMA端口，以免损坏SMA端口，可以像下图一样先使用附送的SMA电缆连接至SMA端口后再使用M转SMA接头连接)

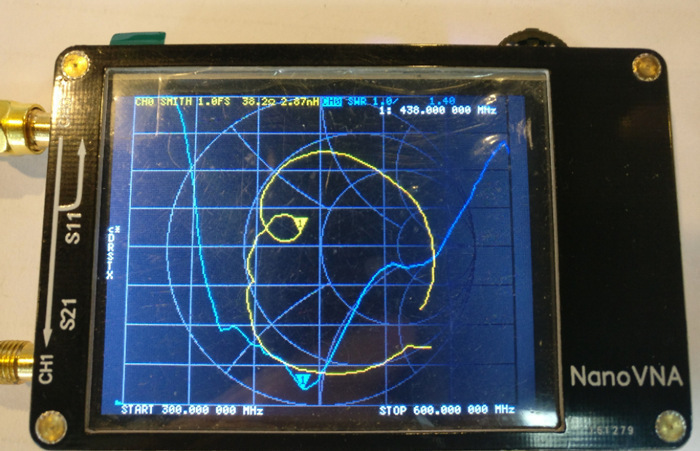

测量uhf天线

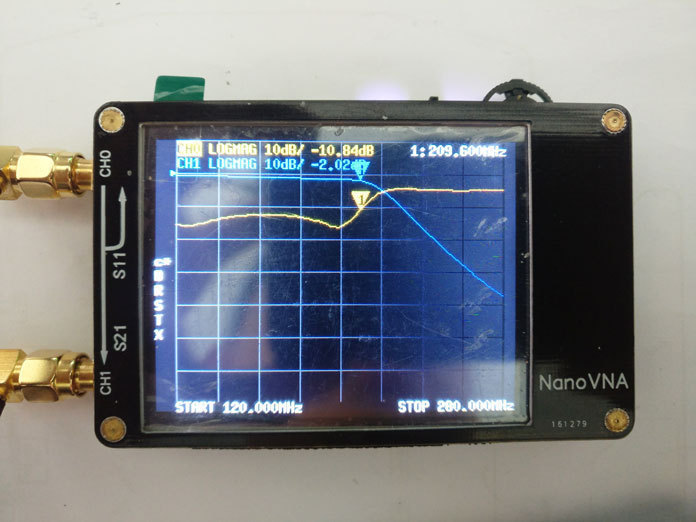

测量VHF低通滤波器

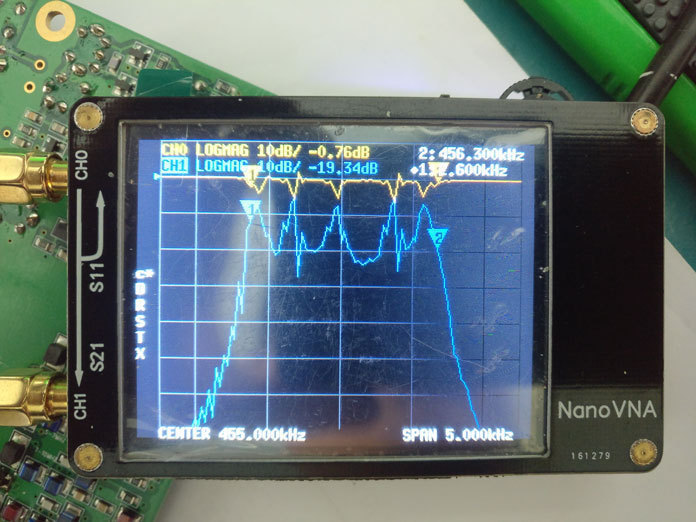

测量带宽为2.4K的455K SSB滤波器

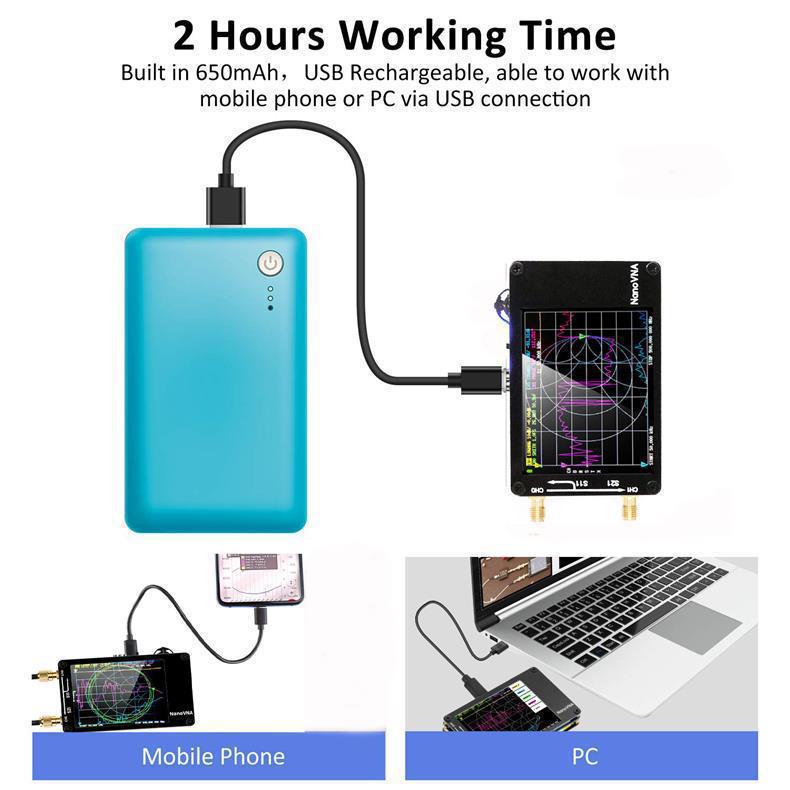

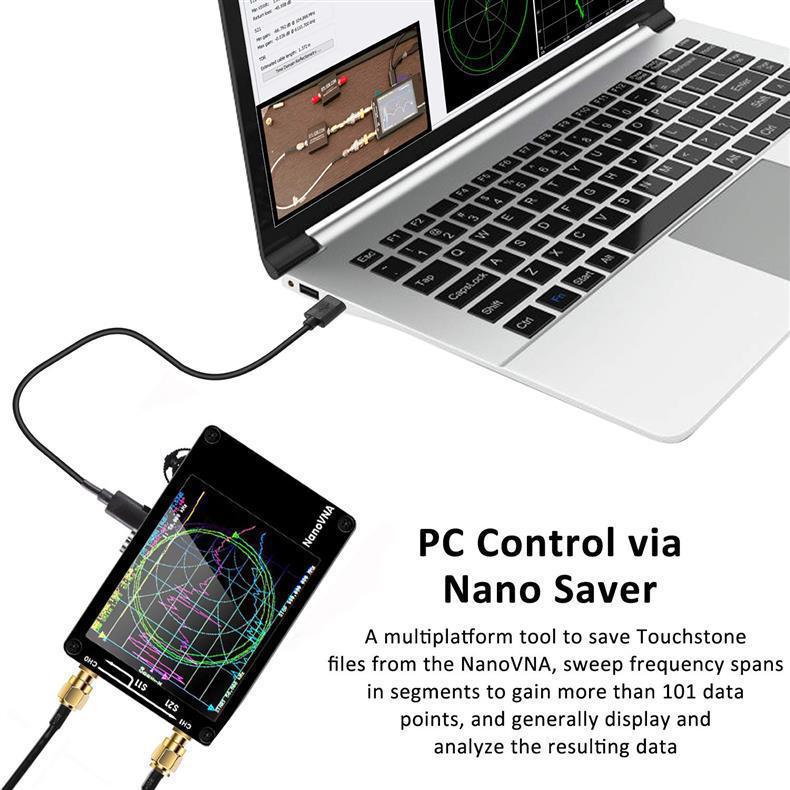

电脑软件支持控制和实时显示，可以导出Touchstone(snp)文件用于各种无线电设计和仿真软件

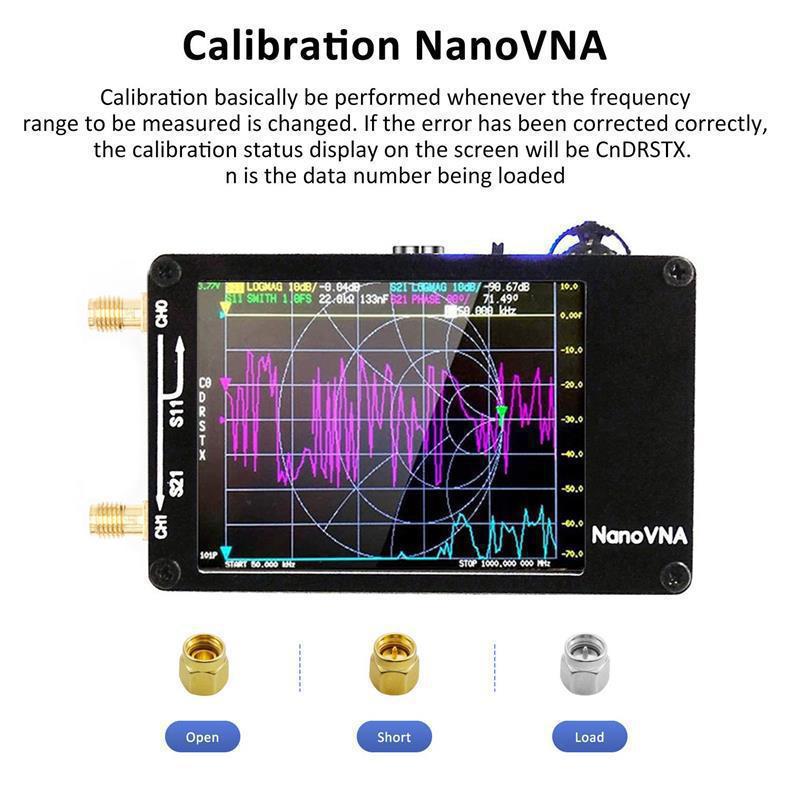

作为一款测量设备，精度自然很重要，本机附送简易校准件，与商业矢量网络分析一样使用前只要经过正确的校准即可以获得不错的精度。发货前会对双端口进行校准，如果您改变测量条件（如通过延长线测量，从较窄的校准带宽切换至更宽的测量带宽），则需要重新校准，校准后保存成设置0可以在下次开机时直接使用，也可以保存到另外4个保存项需要使用的时候通过recall调用。下图是同等测试条件下，使用NanoVNA和Agilent E5062A测量一个V段双工器的对比数据：
