产品描述:

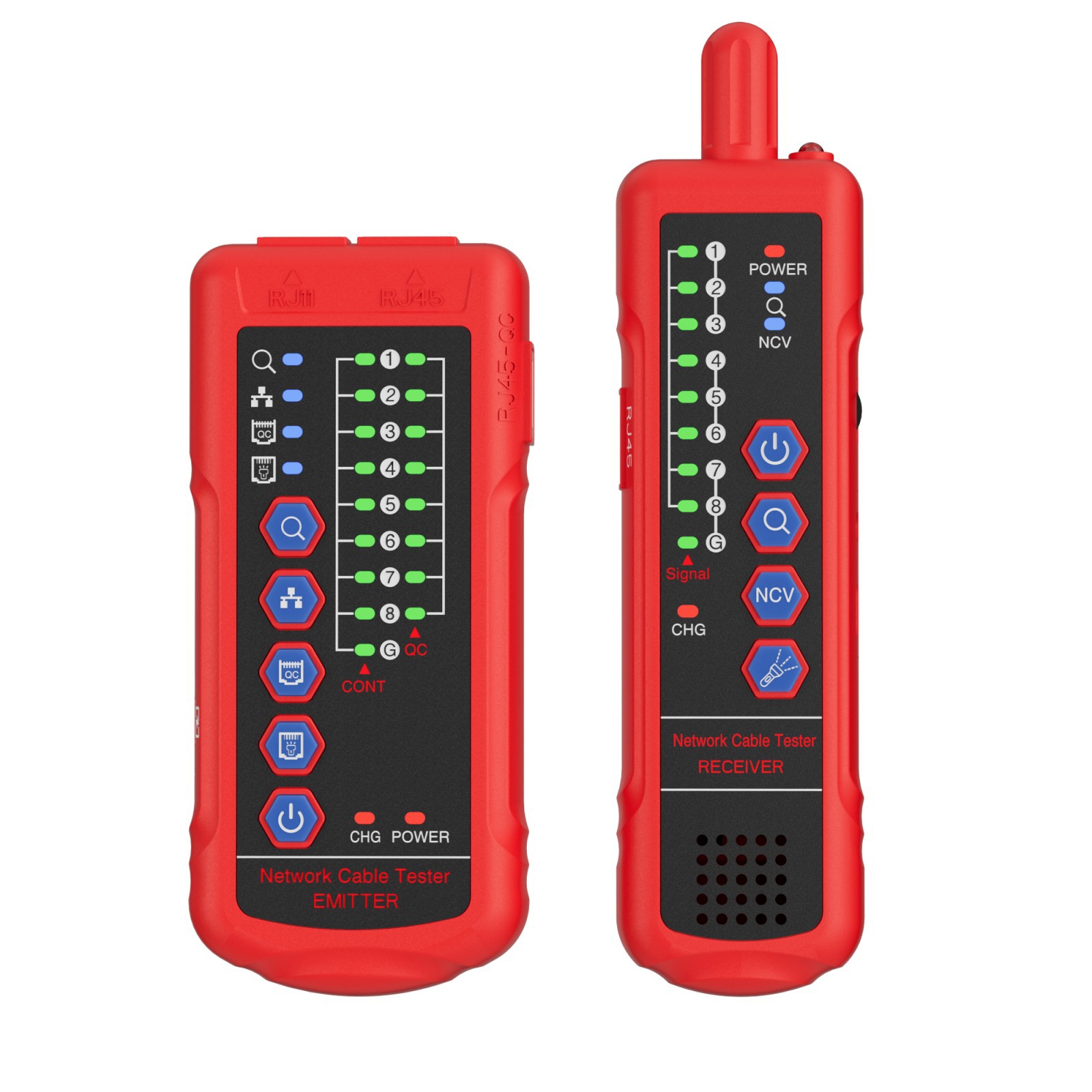

产品名称：数字网线测试仪

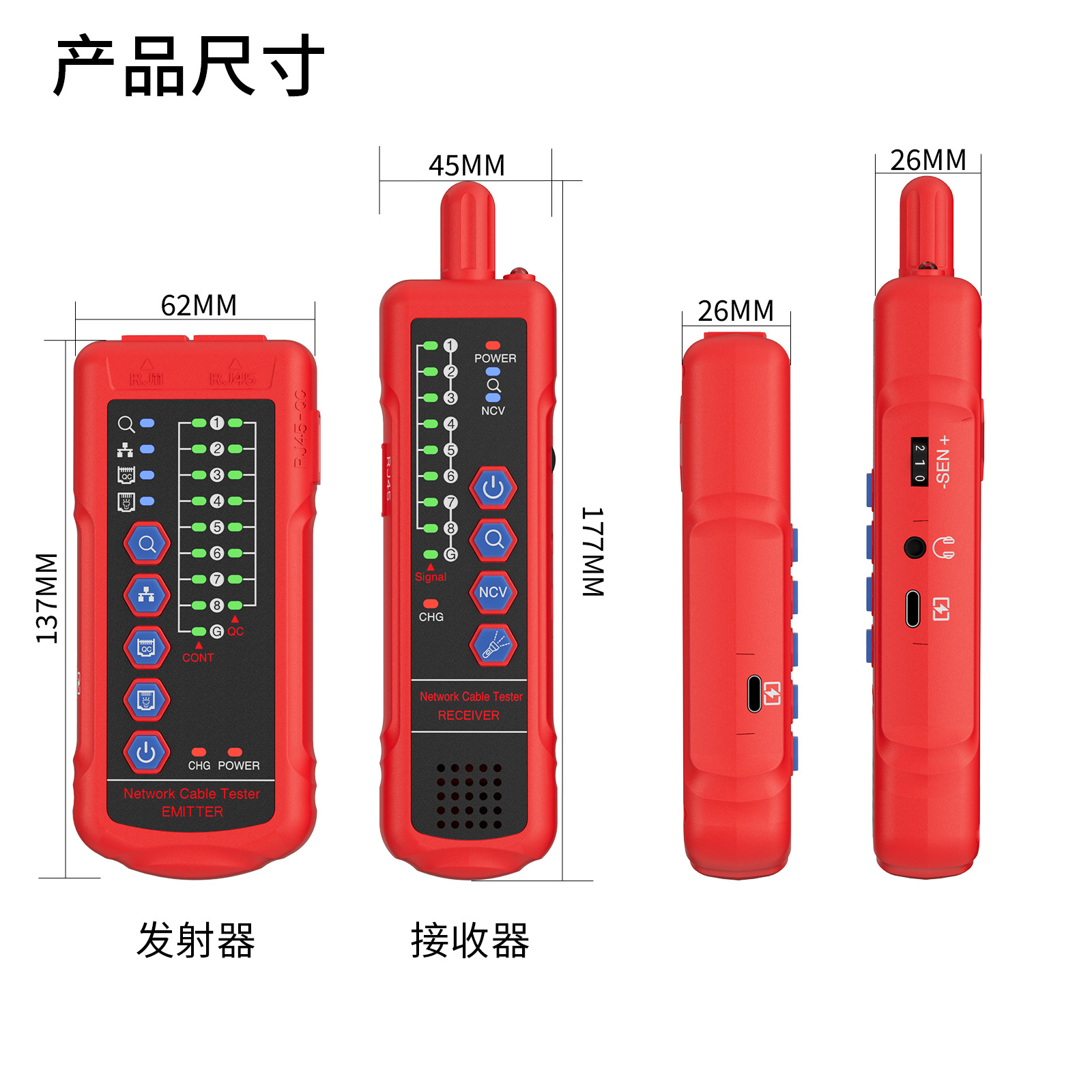

尺寸：137x62x27mm（发射器），177x45x27mm（接收器）

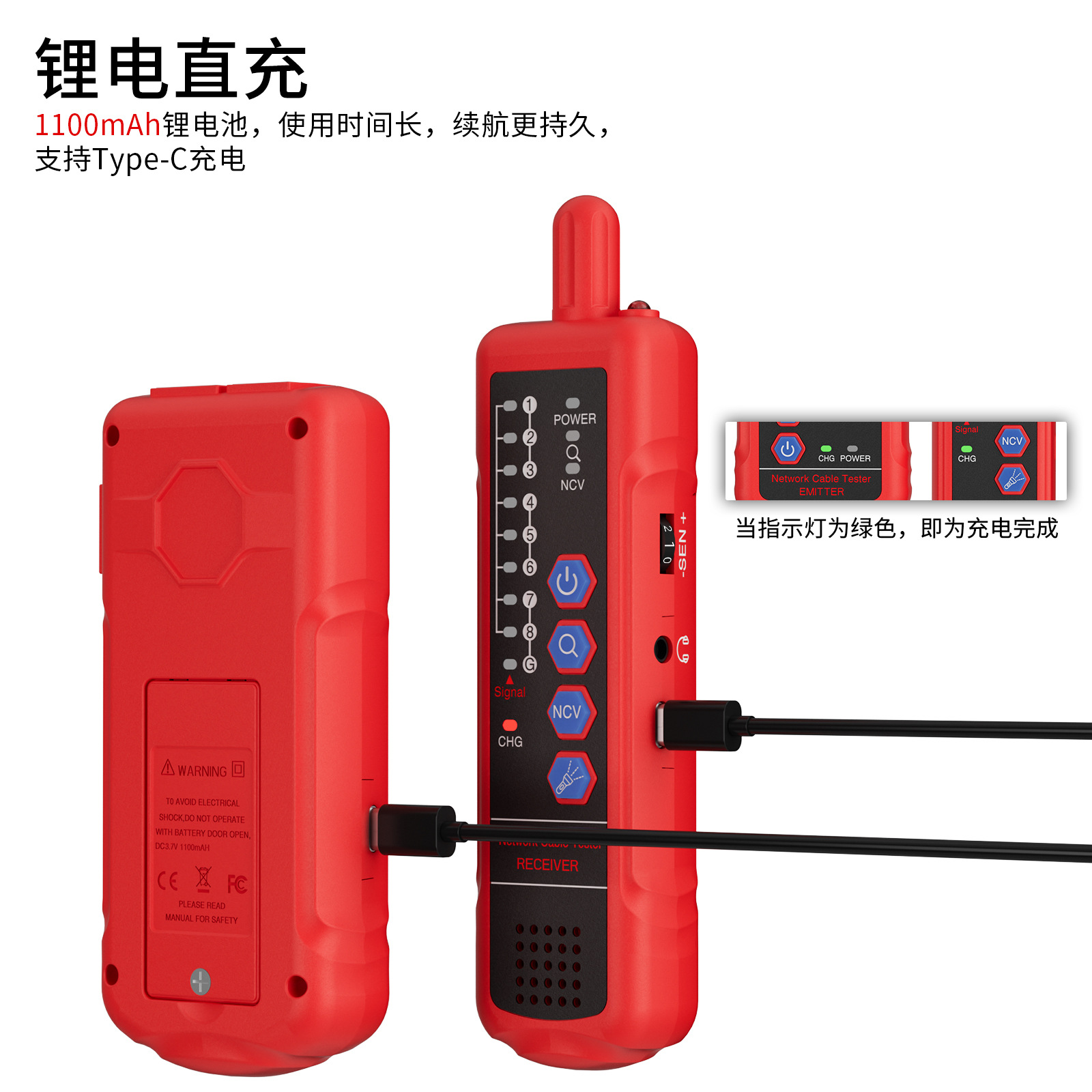

电池类型：3.7V 1100mAh锂电池

接口类型：RJ11/ RJ45

产品特点:

1.  测试功能:

对网线的线序、短路、开路、交叉进行测试，线序灯显示结果。

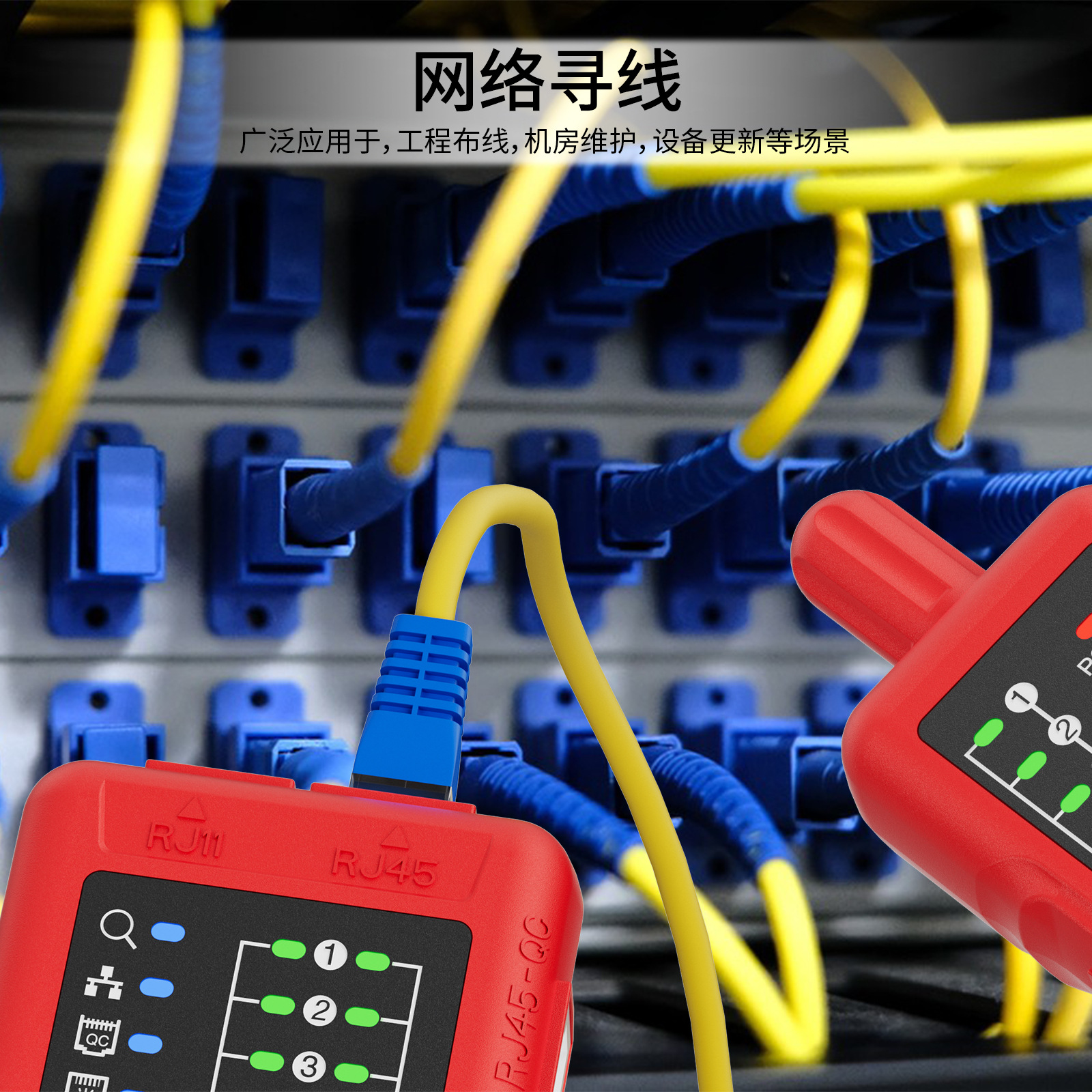

2.  有线电视跟踪:

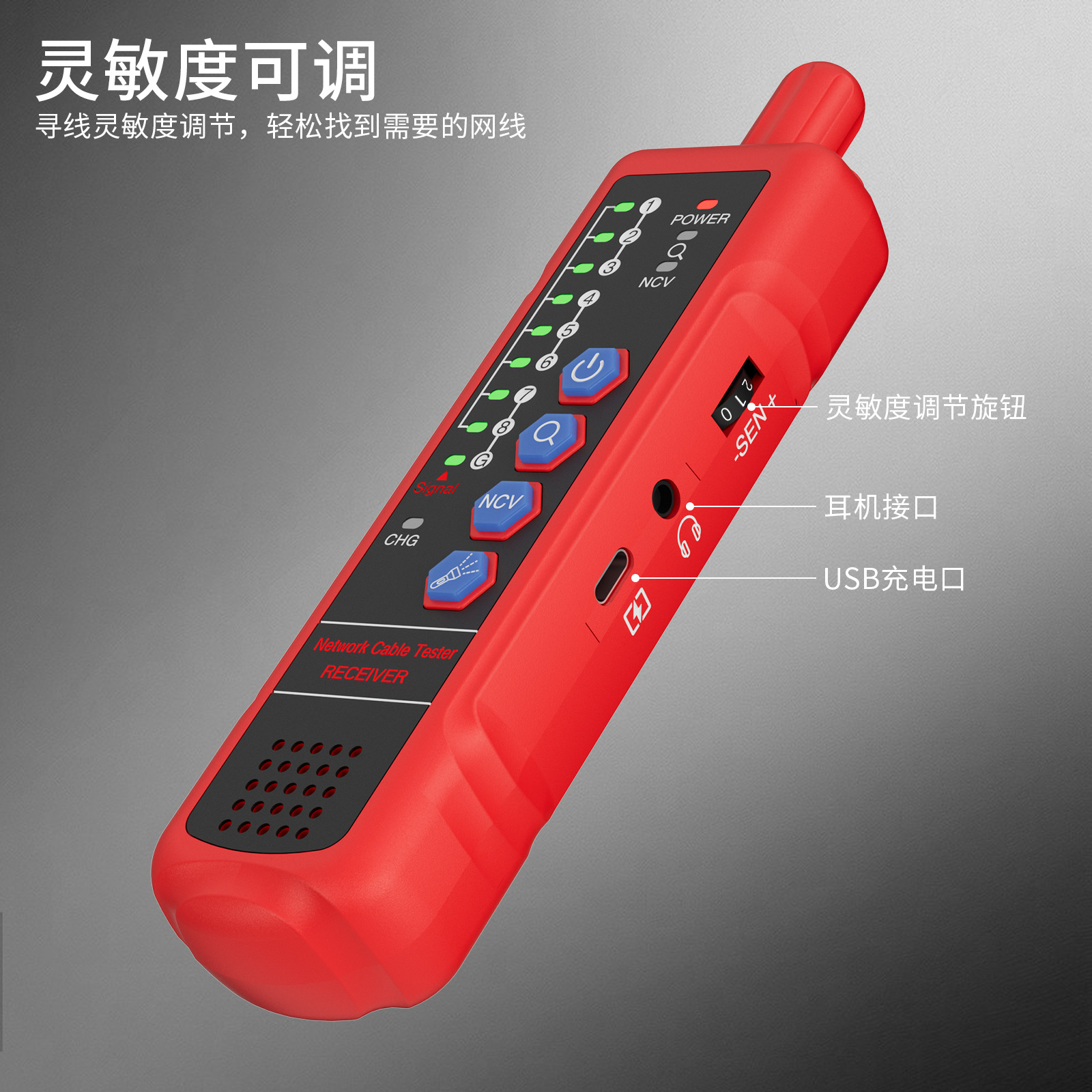

短按发射器“扫描”进入线形图/扫描模式，顺时针转动接收器按钮打开电源，将接收信号的灵敏度调到最大，使用接收器探头接近电缆。当接收器接收到信号时，接收器发出“哔哔”的声音，接收器的线序灯亮起红色，表示信号强度。信号越强，声音越大，灯光越多。以便快速定位线缆的大致走向。在确定电缆的大致方向后，适当降低信号灵敏度，以准确定位目标线路。

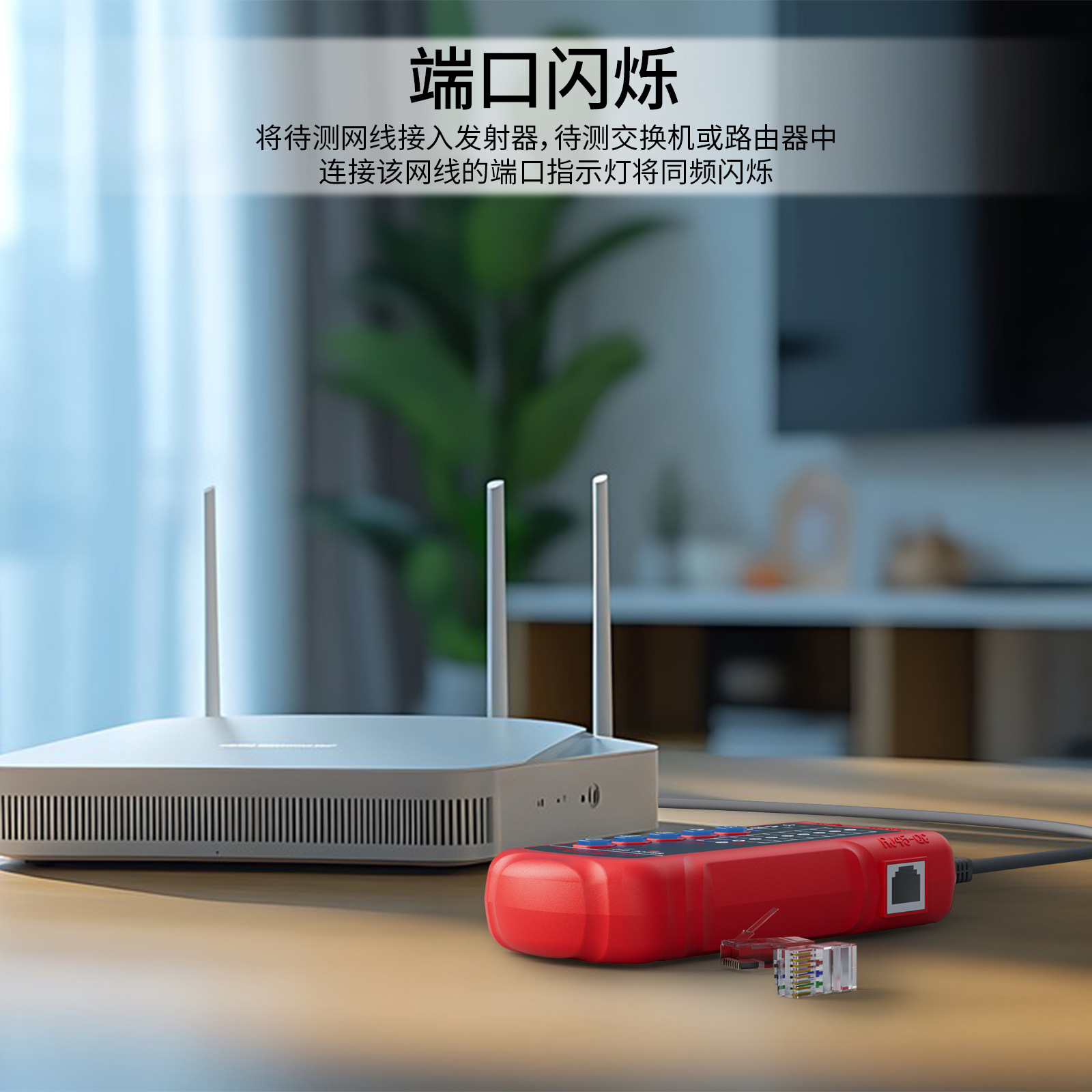

3.  端口闪烁功能：

上电时短按“端口闪烁”按钮，端口闪烁按钮指示灯亮，同时端口闪烁指示灯亮。此时，将网线插入发射机的RJ45接口，另一端连接到交换机/路由器。此时，端口闪烁指示灯每3-4秒闪烁一次，并将闪烁信号传递给交换机/路由器。此时，交换机/路由器对应的接口指示灯以3-4秒的频率同步闪烁，从而判断目标线路。

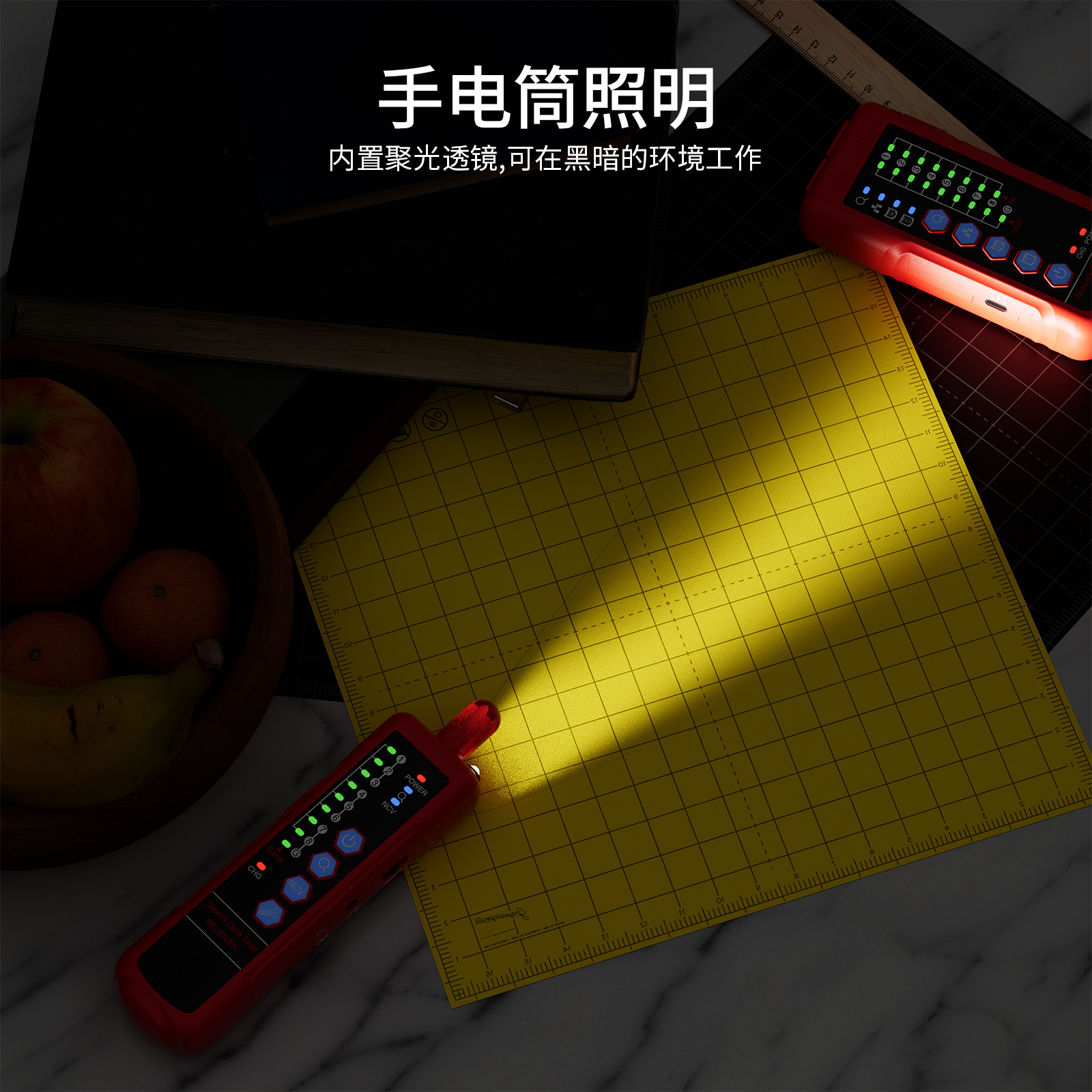

4.  照明功能:

方便工程师在黑暗、黑暗的环境下正常工作。

5.  低压提示功能：

当电池电量低于仪器正常工作所需的电量时，电源指示灯闪烁指示。

6.  耳机功能:

易于使用在嘈杂的环境或长距离猎线。

7.  中译功能:

按下接收器上的“NCV”按钮，进入NCV测试模式，指示灯亮。接收器探头靠近电缆或设备插座，如果有超过40V的交流电源，接收器发出“哔”声。

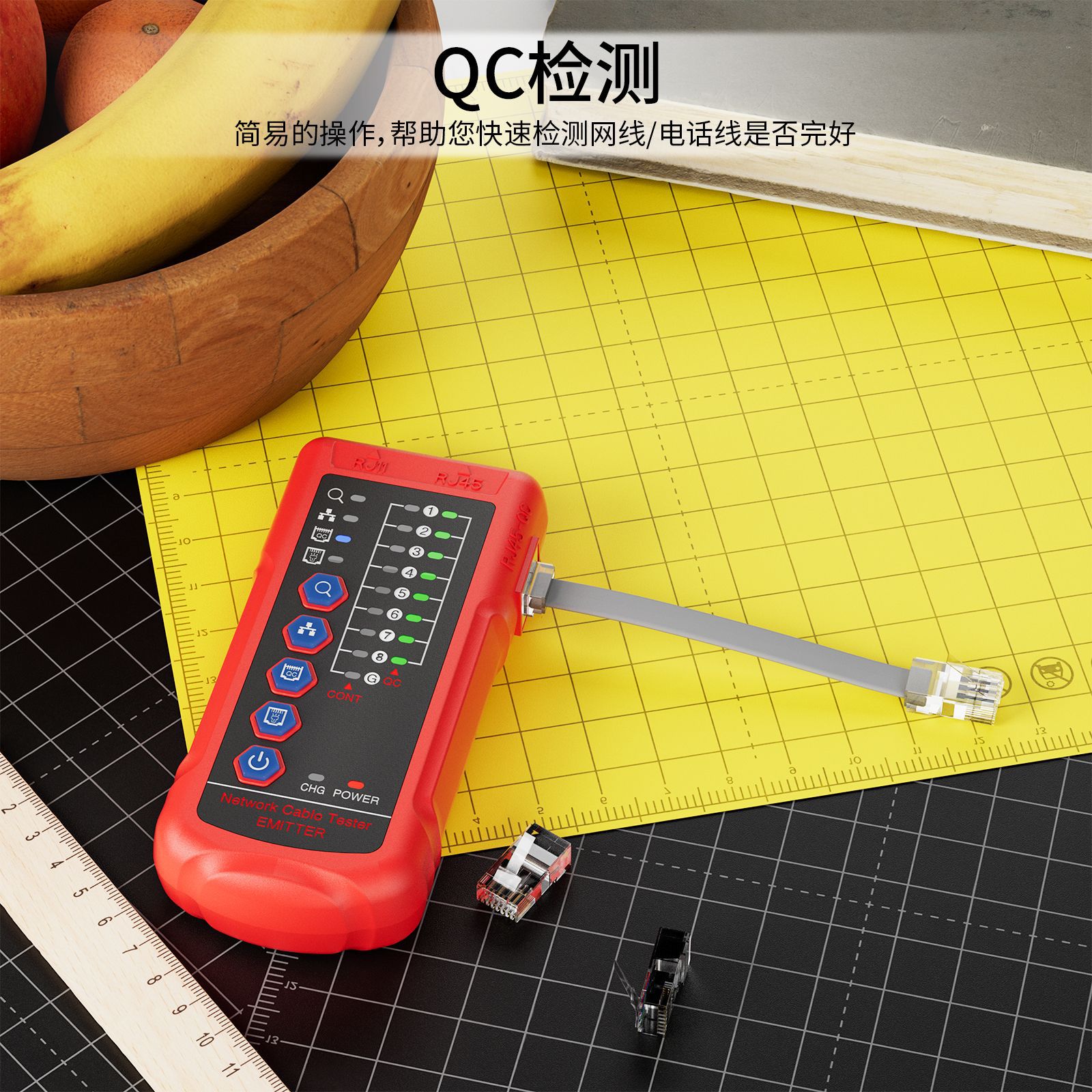

8.  QC测试功能：

按下变送器上的“QC”按钮，进入分离测试模式，指示灯亮。将水晶头的网线或电话线插在QC口，此时QC线序灯将亮起，并进行判断。
