插针、冠簧、香蕉插-技术要求:

1、主体材质为黄铜H62，冠簧鼓簧材质为铍铜

2、镀层:镍底镀金，镀镍厚度50~80u，镀金厚度大于等于2u,镀层中使用的金纯度≥99.8%。涂固体薄膜保护剂。

3、表面光滑，无氧化，无毛刺。

4、五金不能有车刀纹，夹痕，批锋等现象

5、未注明公差±0.02

连带端子素材要求：

1、材质：黄铜、磷铜、青铜（可根据客户订制）  料厚：0.2、0.25、0.3

2、母端开口不能歪斜，公端包圆头不能扭曲；
3、料带弧形1M不可超过5mm;
4、表面不可有压伤、变形、氧化等现象；
5、标注公差为重点管控尺寸；

电镀规范：

1、外观要求:无氧化、发黄、发黑、发蓝、发紫、勾pin、高低pin等不良现象。

2、电镀性能要求：全面镍底50u"-80u",镀金足1u",测点为双面3mm；

3、需过高温260度，5秒钟无变色，发黑、发黄、起泡、脱落等不良现象；

4、需做吃锡性能试验，起吃锡覆盖率在95%以上；

5、需做盐雾性能测试，盐水浓度为5%，在温度35°C的环境中持续24小时，无氧化发黑等不良现象；

6、需做剥离试验：弯曲表面无镀层起皮，剥离现象；

7、产品电镀必须符合绿色环保 ROHS 要求。

8、所有测点部份测面均按测点要求电镀（测点部份一般是吃锡和导通重要部份）

REMARKS:

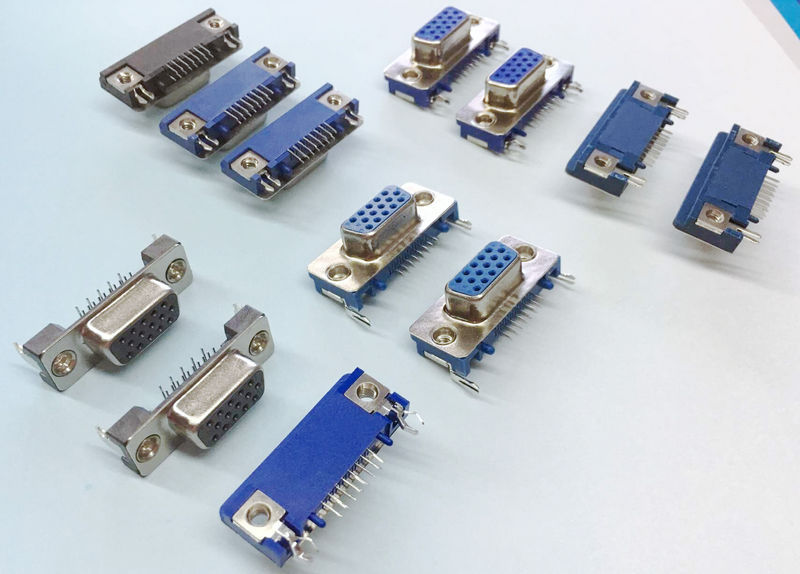

1. MATERIALS AND FINISH

SHELL : STEEL MATERIAL, FRONT SHEEL NICKEL FINISHED NICKEL FINISHED,BACK SHEEL TIN FINISHED

INSULATOR : PBT THERMOPLASTIC, 30% GLASS

FILLED,UL 94V-0 RATED

CONTACT MATERIAL : BRASS

CONTACT FINISH : FULL GOLD FLASH

2. ELECTRICAL CHARACTERISTICS

CONTACT CURRENT RATING : 5.0 AMPS

CONTACT RESISTANCE : 30 MILLIOHMS MAX.

DIELECTRIC WITHSTANDING VOLTAGE : 1000 V AC MIN.

INSULATION RESISTANCE : 5000 MEGAOHMS MIN.

Material salt spray 48H

TEMPERATURE RATING: -55°C ~ +105°C
